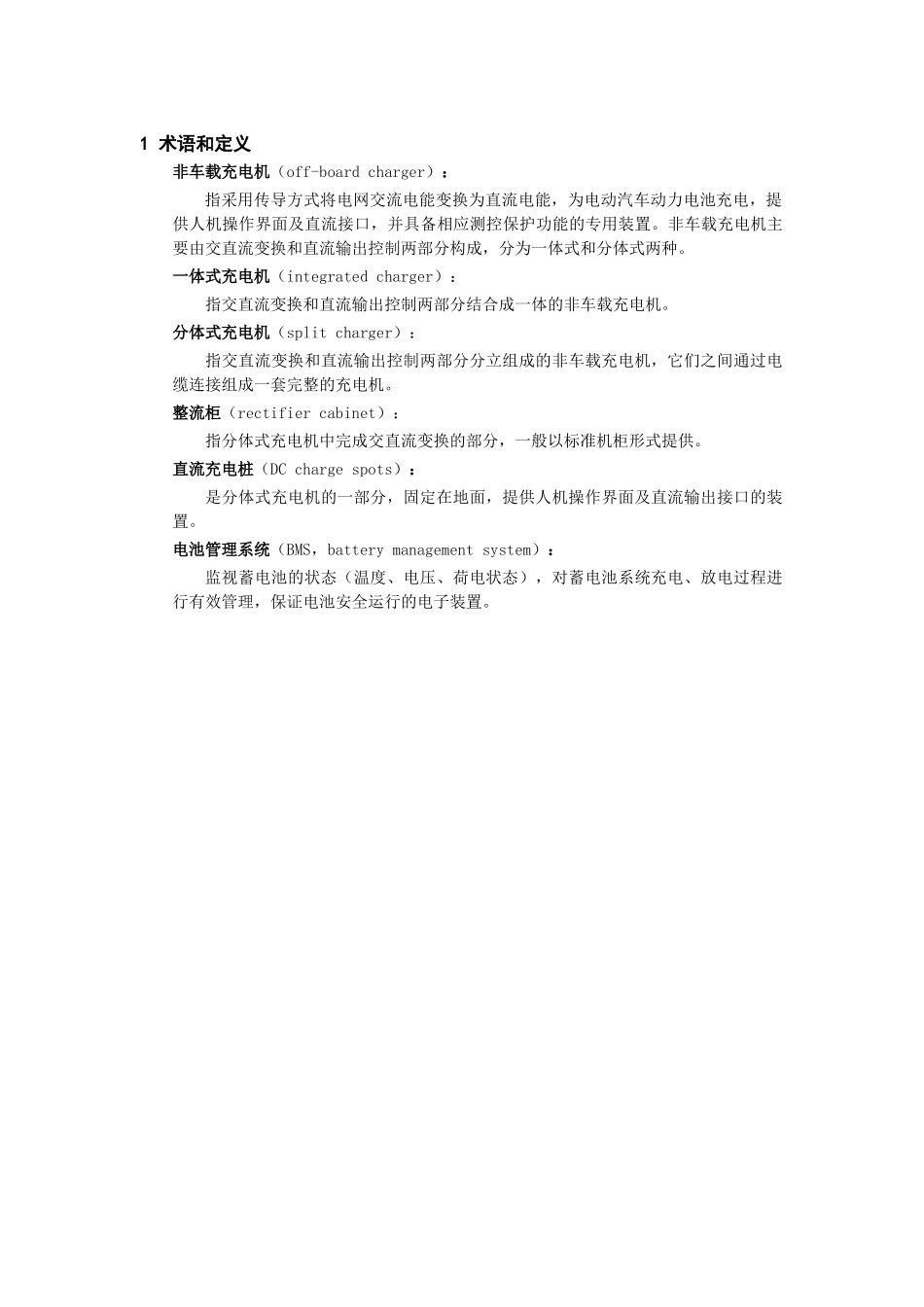

中海油设计建设方案（一）制定：审核：批准：鼎充能源科技南京有限责任公司2016.51术语和定义非车载充电机（off-boardcharger）：指采用传导方式将电网交流电能变换为直流电能，为电动汽车动力电池充电，提供人机操作界面及直流接口，并具备相应测控保护功能的专用装置。非车载充电机主要由交直流变换和直流输出控制两部分构成，分为一体式和分体式两种。一体式充电机（integratedcharger）：指交直流变换和直流输出控制两部分结合成一体的非车载充电机。分体式充电机（splitcharger）：指交直流变换和直流输出控制两部分分立组成的非车载充电机，它们之间通过电缆连接组成一套完整的充电机。整流柜（rectifiercabinet）：指分体式充电机中完成交直流变换的部分，一般以标准机柜形式提供。直流充电桩（DCchargespots）：是分体式充电机的一部分，固定在地面，提供人机操作界面及直流输出接口的装置。电池管理系统（BMS，batterymanagementsystem）：监视蓄电池的状态（温度、电压、荷电状态），对蓄电池系统充电、放电过程进行有效管理，保证电池安全运行的电子装置。2设计依据以电动车辆国家标准、以《汽车加油加气设计与施工规范》GB50156、国家电网公司充电站相关的6项行业标准等技术规范文件为建设依据,以电动汽车市场需求发展为导向，采用模块化设计方法，充分体现系统扩展性和开放性。以标准化、通用化为工程实施原则，为今后充电机推广使用奠定基础。本设计主要参照以下标准规范：电动汽车相关技术标准GB50156-2002《汽车加油加气站设计与施工规范》GB/T18487.1-2001《电动车辆传导充电系统一般要求》GB/T18487.2-2001《电动车辆传导充电系统电动车辆与交流/直流电源的连接要求》GB/T18487.3-2001《电动车辆传导充电系统电动车辆与交流/直流充电机（站）》GB/T19596-2004《电动汽车术语》GB/T20234-2011《电动汽车传导充电用插头、插座、车辆耦合器和车辆插孔通用要求》QC/T743-2006《电动汽车用锂离子蓄电池》Q/GDW233-2009《电动汽车非车载充电机通用技术要求》Q/GDW234-2009《电动汽车非车载充电机电气接口规范》Q/GDW235-2009《电动汽车非车载充电机通信规约》Q/GDW236-2009《电动汽车充电站通用要求》Q/GDW237-2009《电动汽车充电站布置设计导则》Q/GDW238-2009《电动汽车充电站供电系统规范》NB/T33001-2011《电动汽车非车载传导式充电机技术条件》NB/T33002-2011《电动汽车交流充电桩技术条件》NB/T27930-2011《电动汽车非车载传导式充电机与电池管理系统之间的通信协议》电气技术标准GB50052-95《供配电系统设计规范》GB50053-94《10kV以下变电所设计规范》GB50054-95《低压配电设计规范》；GB50055-93《通用用电设备配电设计规范》GB50217-2007《电力工程电缆设计规范》GB12326-2000《电能质量电压波动和闪变》GB/T14549-93《电能质量公用电网谐波》GB/T17215.211-2006《交流电测量设备通用要求、试验和试验条件》GB/T17215.322-2008《静止式有功电能表0.2S级和0.5S级》DL/T856-2004《电力用直流电源监控装置》JB/T5777.4-2000《电力系统直流电源设备通用技术条件及安全要求》土建技术规范GB50003-2001《砌体结构设计规范》GB50007-2002《地基基础设计规范》GB50010-2002《混凝土结构设计规范》GB50016-2006《建筑设计防火规范》GB50034-2004《建筑照明设计标准》GB50037-96《建筑地面设计规范》GB50057-1994《建筑物防雷设计规范》GB50067-97《汽车库，修车库，停车场设计防火规范》GB50202-2002《建筑地基基础工程施工质量验收规范》GB50204-2002《混凝土结构工程施工质量验收规范》GB50300-2001《建筑工程施工质量验收统一标准》GB50303-2002《建筑电气工程施工质量验收规范》JGJ50-2001《城市道路和建筑物无障碍设计规范》JGJ100-98《汽车库建筑设计规范》给排水设计规范GB50013-2006《室外给水设计规范》GB50014-2006《室外排水设计规范》GB50015-2003《建筑给水排水设计规范》GB50140-2005《建筑灭火器配置设计规范》GB/T50106-2001《给水排水制图标准》3设计方案3.1方案概述3.1.1规模根据对现场的实际考察，现场共计车位100个，其中120KW直流双充16台，120K...
