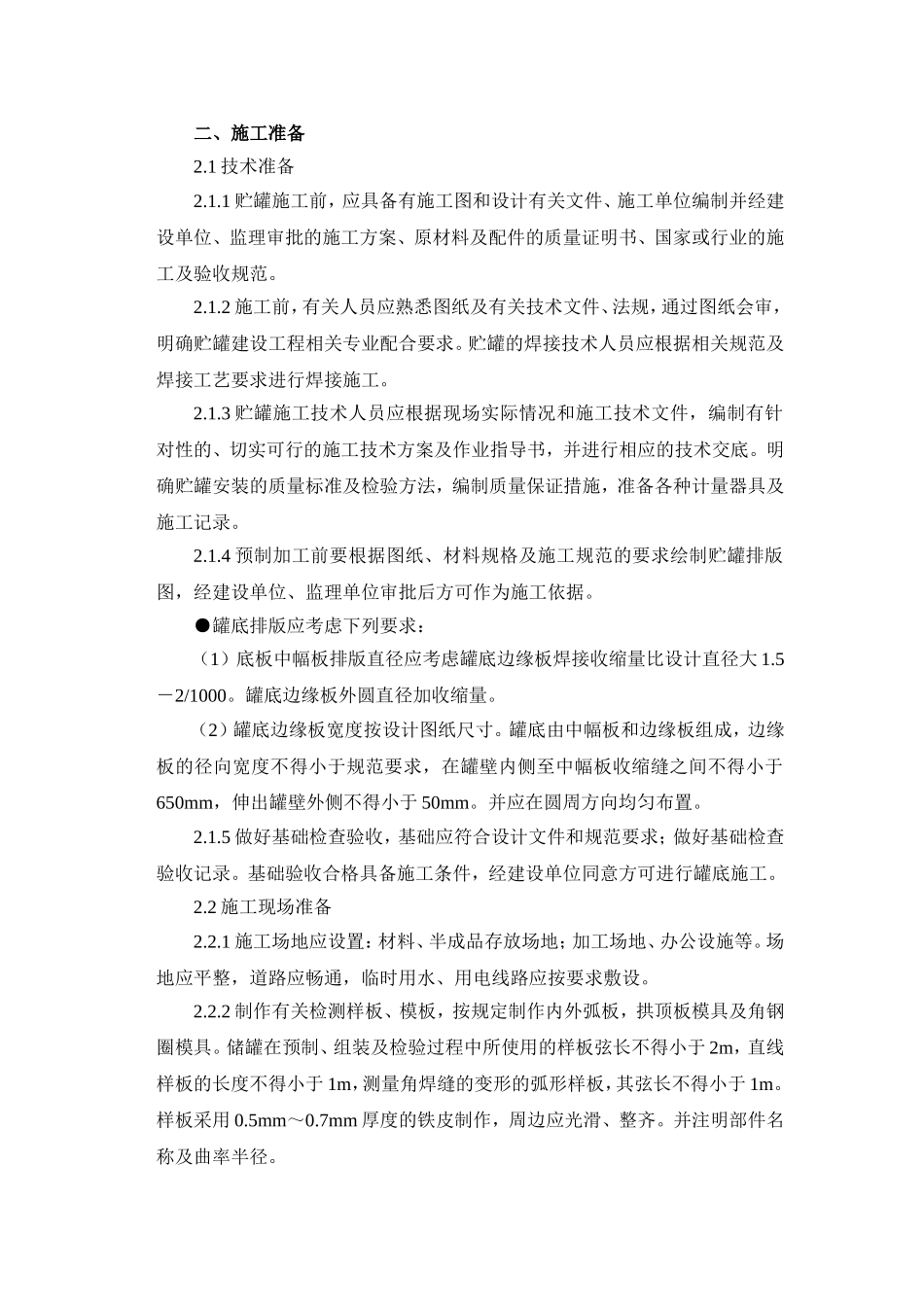

储罐施工工艺一、概述储罐施工工艺已经很成熟，各个项目根据设计要求和结合自身特点，采用正装法或倒装法。我这里介绍倒装法，与正装法相比，不管从安全、质量、工期、经济效益等方面，倒装都有较大的优势。倒装法操作控制简单、可靠、危险性小，因此已经越来越多的被采用。我主要介绍常规储罐的采用倒装法的施工工艺。施工工艺流程安装材料机具准备安装现场平面布置技术质量安全交底半成品检验、堆放基础验收、放线罐底板安装、焊接、质量检验提升用桅杆、胀圈、吊耳、缆风绳等安装、调试第1带罐壁板及顶圈角钢安装、焊接（从上到下计），质量检验顶盖中心支撑设置顶盖预装配用胎模设置、顶盖扇形板拼接、焊接、检验罐顶盖安装、焊接、质量检验罐体充水试验、沉降观察第二带～倒数第二带壁板安装、焊接、质量检验最下面一带壁板安装、焊接、与罐底板装配、焊接、质量检验罐体其它附件安装提升设施拆除、清理竣工验收交工资料整理罐内外清扫二、施工准备2.1技术准备2.1.1贮罐施工前，应具备有施工图和设计有关文件、施工单位编制并经建设单位、监理审批的施工方案、原材料及配件的质量证明书、国家或行业的施工及验收规范。2.1.2施工前，有关人员应熟悉图纸及有关技术文件、法规，通过图纸会审，明确贮罐建设工程相关专业配合要求。贮罐的焊接技术人员应根据相关规范及焊接工艺要求进行焊接施工。2.1.3贮罐施工技术人员应根据现场实际情况和施工技术文件，编制有针对性的、切实可行的施工技术方案及作业指导书，并进行相应的技术交底。明确贮罐安装的质量标准及检验方法，编制质量保证措施，准备各种计量器具及施工记录。2.1.4预制加工前要根据图纸、材料规格及施工规范的要求绘制贮罐排版图，经建设单位、监理单位审批后方可作为施工依据。●罐底排版应考虑下列要求：（1）底板中幅板排版直径应考虑罐底边缘板焊接收缩量比设计直径大1.5－2/1000。罐底边缘板外圆直径加收缩量。（2）罐底边缘板宽度按设计图纸尺寸。罐底由中幅板和边缘板组成，边缘板的径向宽度不得小于规范要求，在罐壁内侧至中幅板收缩缝之间不得小于650mm，伸出罐壁外侧不得小于50mm。并应在圆周方向均匀布置。2.1.5做好基础检查验收，基础应符合设计文件和规范要求；做好基础检查验收记录。基础验收合格具备施工条件，经建设单位同意方可进行罐底施工。2.2施工现场准备2.2.1施工场地应设置：材料、半成品存放场地；加工场地、办公设施等。场地应平整，道路应畅通，临时用水、用电线路应按要求敷设。2.2.2制作有关检测样板、模板，按规定制作内外弧板，拱顶板模具及角钢圈模具。储罐在预制、组装及检验过程中所使用的样板弦长不得小于2m，直线样板的长度不得小于1m，测量角焊缝的变形的弧形样板，其弦长不得小于1m。样板采用0.5mm～0.7mm厚度的铁皮制作，周边应光滑、整齐。并注明部件名称及曲率半径。2.2.3制作提升抱杆、涨圈、中心柱伞架、罐顶支撑圈、罐顶预制胎、加固弧板、卡具、吊装吊耳吊升装置壁板卷弧用胎具等专用器材。2.2.4施工预制场地应平整，纵横方向各挖两条排水沟，以方便下雨天雨水的及时排出，保证雨后及时恢复施工。施工现场四周铺设一条环向运输道路，路面中间部分应高出预制场地堆料部分约100mm，以满足下雨后吊车、拖车的行走要求。2.2.5预制场内的用电采用埋地电缆，一定要安全可靠，不得破损和绝缘层老化，在有车辆经过处要用钢套管保护，严格遵守变配电安全操作规程。2.3施工机具准备2.3.1按照施工机具计划配备施工机械，并保证机具性能完好，及时填写机械运转记录。2.3.2主要机械设备：电焊机、卷板机坡口加工机、切割机、烘干箱、X光探伤机、超声波探伤仪、磁粉探伤仪器、油压机、试压泵、液压顶升装置、真空泵等滚板机、半自动切割机按照施工平面布置图进行安装、调试。2.3.3主要工具：气焊工具、磨光机、千斤顶、大锤等。2.3.4起重吊装工具：链式手拉葫芦、索具、卸扣和轧头、钢钎撬棍、起重机、卷杨机等。2.3.5测量及计量器具：水准仪、钢卷尺、水平仪、直角尺、经纬仪等，所用计量检测器具齐备，并经检验合格。2.4施工材料准备2.4.1贮罐所用的钢板、型材和附件及焊接材料符合设...
