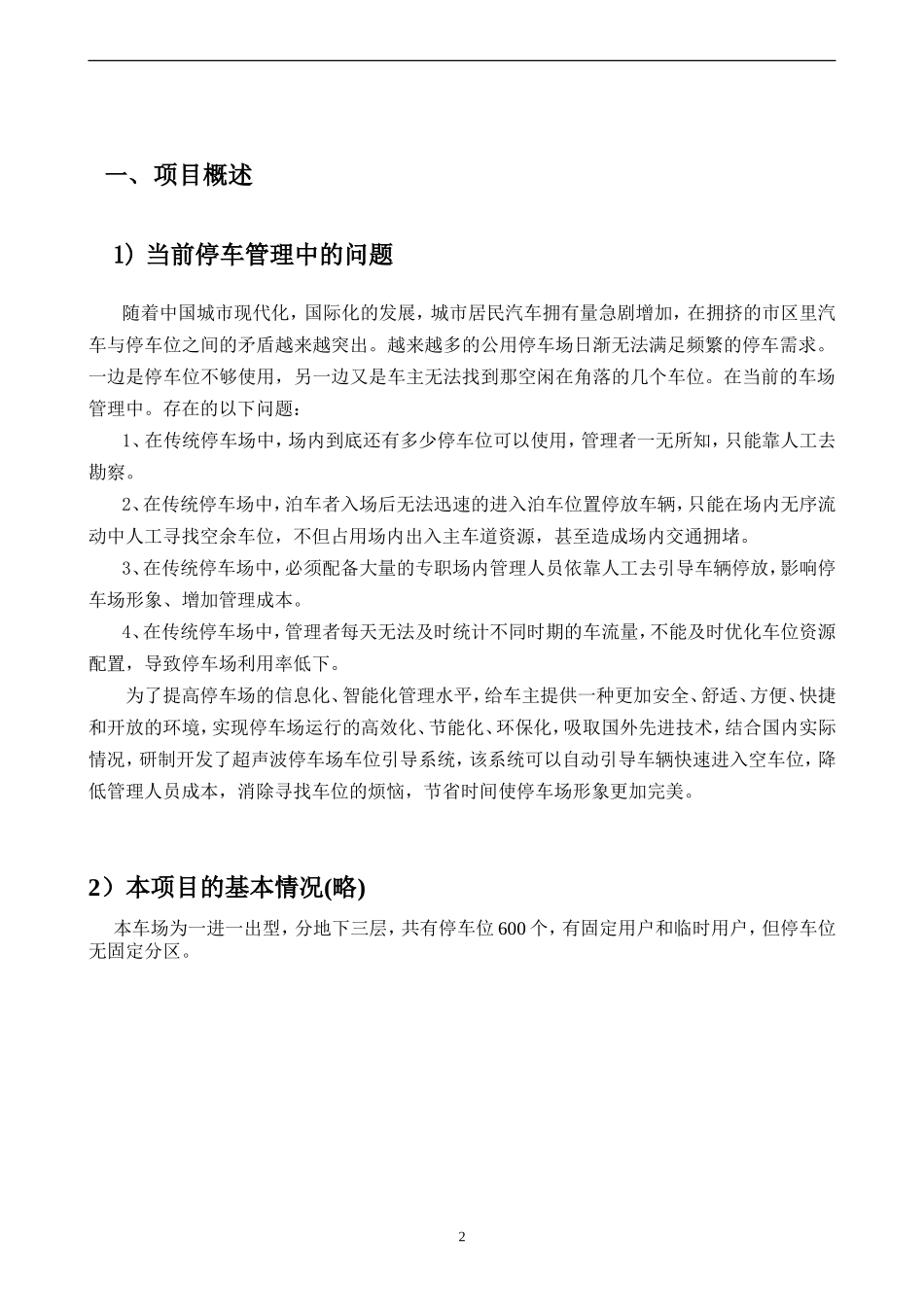

车位引导反向寻车系统设计方案1一、项目概述1)当前停车管理中的问题随着中国城市现代化，国际化的发展，城市居民汽车拥有量急剧增加，在拥挤的市区里汽车与停车位之间的矛盾越来越突出。越来越多的公用停车场日渐无法满足频繁的停车需求。一边是停车位不够使用，另一边又是车主无法找到那空闲在角落的几个车位。在当前的车场管理中。存在的以下问题：1、在传统停车场中，场内到底还有多少停车位可以使用，管理者一无所知，只能靠人工去勘察。2、在传统停车场中，泊车者入场后无法迅速的进入泊车位置停放车辆，只能在场内无序流动中人工寻找空余车位，不但占用场内出入主车道资源，甚至造成场内交通拥堵。3、在传统停车场中，必须配备大量的专职场内管理人员依靠人工去引导车辆停放，影响停车场形象、增加管理成本。4、在传统停车场中，管理者每天无法及时统计不同时期的车流量，不能及时优化车位资源配置，导致停车场利用率低下。为了提高停车场的信息化、智能化管理水平，给车主提供一种更加安全、舒适、方便、快捷和开放的环境，实现停车场运行的高效化、节能化、环保化，吸取国外先进技术，结合国内实际情况，研制开发了超声波停车场车位引导系统，该系统可以自动引导车辆快速进入空车位，降低管理人员成本，消除寻找车位的烦恼，节省时间使停车场形象更加完美。2）本项目的基本情况(略)本车场为一进一出型，分地下三层，共有停车位600个，有固定用户和临时用户，但停车位无固定分区。23)项目施工布线建议图（详情见CAD图略）类似如下图所示：A1A2A3A7A8A9A4A5A10A11A12A13A14A15A16A17A18A19A20A21A22A23A24A25A26A27A28A29A30A44A45A46A47A48A49A50A51A52A53A54A55A56A57A58A59A60A61B1B2B3B4B5B6B7B8B9B10B12C1C2C3C4C5D1D2D3D6D7D8D9D10D11D12D13D14D15D16D17D18D19D20D21入口出口A68A69A66A67A72A73C24C25C26收费亭洗车房B11B13B14A6A70A71A65A64A63A62B26B25B24B23B22B21B20B19B18B17B16B15B27B28B29B30B31B32B33B34B35B36B37B38B50B49B48B47B46B45B44B43B42B41B40B39B51B52B53B54B55B56B57B58B59B60B61B62B63B64B65B66B67B68C6C7C8C9C10C11C12C13C14C24D23D22C15C16C17C18C19C20C21C22C23C27C28C29C30C31C32D5D4C25C26C27C28C29C30C31C32C33C34C35C36C37C38C39C46D47D48C45C44C43C42C41C40C57C56C55C54C53C52C51C50C49洗车设备间节点控制器节点控制器节点控制器节点控制器节点控制器节点控制器节点控制器068空车位AvailableLots068空车位AvailableLots068空车位AvailableLots068空车位AvailableLots068空车位AvailableLots068空车位AvailableLots34)项目建议配置清单配置清单设备列表序号产品名称品牌型号数量备注1中央控制器2节点控制器3室内车位引导显示屏4超声波车位探测器5车位占用指示灯6LED车牌显示屏7引导管理软件8总出入口显示屏9收费刷卡系统10查询终端11电脑本车位引导项目中，停车场为进出型，共分地下三层个车位，建议在入口处安装一个总入口车位信息显示屏，因此本方案需要个总入口车位信息显示屏；停车场共有车位个，每个车位的正上方安装一个超声波探测器（可正对的这个空间的车位进行实时探测）共需要个超声波探测器，考虑在路口处设置车位引导屏，引导司机快速找到系统分配的停车位，因此需要对车位进行分片区由节点控制器进行控制，而每个节点控制器可接32－60个超声波探测器，实际是建议40个车位左右用一个节点控制器。因此本项目中，根据实际情况，建议配置个节点控制器，每一层个；另外中央控制器可根据车场实际情况选择是否使用，一个中央控制器可以接64个节点控制器，因此在本系统中需个中央控制器;因固定用户需要显示其车牌号，个车位共需要块车牌显示屏;在总入口处或者中控室安装1台触摸查询屏，用户可以查询已停放车辆的位置，避免找车烦恼。4二、车位引导和查询系统组成介绍1)车位引导系统和查询原理图通过车位探测器，实时采集停车场的各个车位停车情况，区域控制器按照轮询的方式对停车场的各个车位探测器的相关信息进行收集，并按照一定规则将数据压缩编码后反馈给主控制器，由主控制器对整个车场的车位停放信息进行分析处理后，发送给停...
