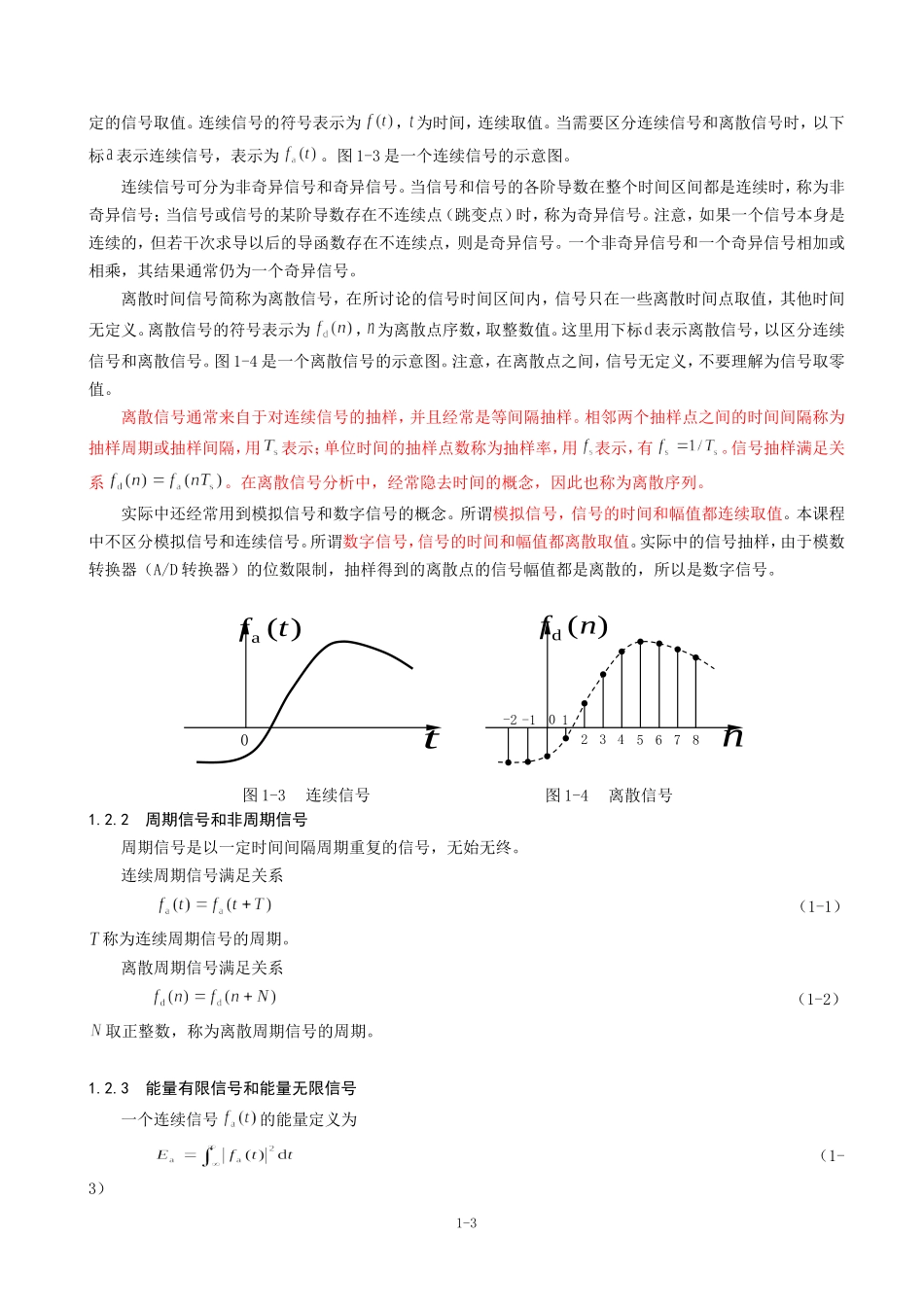

第1章信号与系统的基本概念1.1引言系统是一个广泛使用的概念，指由多个元件组成的相互作用、相互依存的整体。我们学习过“电路分析原理”的课程，电路是典型的系统，由电阻、电容、电感和电源等元件组成。我们还熟悉汽车在路面运动的过程，汽车、路面、空气组成一个力学系统。更为复杂一些的系统如电力系统，它包括若干发电厂、变电站、输电网和电力用户等，大的电网可以跨越数千公里。我们在观察、分析和描述一个系统时，总要借助于对系统中一些元件状态的观测和分析。例如，在分析一个电路时，会计算或测量电路中一些位置的电压和电流随时间的变化；在分析一个汽车的运动时，会计算或观测驱动力、阻力、位置、速度和加速度等状态变量随时间的变化。系统状态变量随时间变化的关系称为信号，包含了系统变化的信息。很多实际系统的状态变量是非电的，我们经常使用各种各样的传感器，把非电的状态变量转换为电的变量，得到便于测量的电信号。隐去不同信号所代表的具体物理意义，信号就可以抽象为函数，即变量随时间变化的关系。信号用函数表示，可以是数学表达式，或是波形，或是数据列表。在本课程中，信号和函数的表述经常不加区分。信号和系统分析的最基本的任务是获得信号的特点和系统的特性。系统的分析和描述借助于建立系统输入信号和输出信号之间关系，因此信号分析和系统分析是密切相关的。系统的特性千变万化，其中最重要的区别是线性和非线性、时不变和时变。这些区别导致分析方法的重要差别。本课程的内容限于线性时不变系统。我们最熟悉的信号和系统分析方法是时域分析，即分析信号随时间变化的波形。例如，对于一个电压测量系统，要判断测量的准确度，可以直接分析比较被测的电压波形（测量系统输入信号）和测量得到的波形（测量系统输出信号），观察它们之间的相似程度。为了充分地和规范地描述测量系统的特性，经常给系统输入一个阶跃电压信号，得到系统的阶跃响应，图1-1是典型的波形，通过阶跃响应的电压上升时间（电压从10％上升至90％的时间）和过冲（百分比）等特征量，表述测量系统的特性，上升时间和过冲越小，系统特性越好。其中电压上升时间反映了系统的响应速度，小的上升时间对应快的响应速度。如果被测电压快速变化，而测量系统的响应特性相对较慢，则必然产生较大的测量误差。信号与系统分析的另一种方法是频域分析。信号频域分析的基本原理是把信号分解为不同频率三角信号的叠加，观察信号所包含的各频率分量的幅值和相位，得到信号的频谱特性。图1-2是从时域和频域观察一个周期矩形波信号的示意图，由此可以看到信号频域和时域的关系。系统的频域分析是观察系统对不同频率激励信号的响应，得到系统的频率响应特性。频域分析的重要优点包括：（1）对信号变化的快慢和系统的响应速度给出定量的描述。例如，当我们要用一个示波器观察一个信号时，需要了解信号的频谱特性和示波器的模拟带宽，当示波器的模拟带宽能够覆盖被测信号的频率范围时，可以保证测量的准确。（2）为线性系统分析提供了一种简化的方法，在时域分析中需要进行的微分或积分运算，在频域分析中简化成了代数运算。1-1图1-1典型电压测量系统的输入和输出波形输入信号t0输出信号t0过冲上升时间信号和系统分析还有复频域分析的方法，对于连续信号和系统，基于拉普拉斯变换，称为域分析；对于离散信号和系统，基于变换，称为域分析。基于复频域分析，能够得到信号和系统响应的特征参数，即频率和衰减，分析系统的频率响应特性和系统稳定性等；复频域分析也能简化系统分析，将在时域分析中需要进行的微分或积分运算简化为复频域中的代数运算。本课程将学习信号和系统分析的基本方法和原理，包括时域分析、频域分析和复频域分析。随着计算机技术和数字信号处理技术的发展和应用，离散信号和离散系统的分析方法具有非常广泛的实际应用。本课程在深入学习连续信号和系统的分析方法的基础上，进一步学习离散信号和系统的分析方法。信号和系统分析的重要工具是信号变换，本课程依据信号变换方法的内在联系，将依次介绍连续周期信号傅里叶级数（FS）、连续信号傅里叶变换（FT）、拉普拉斯变换、离散...
