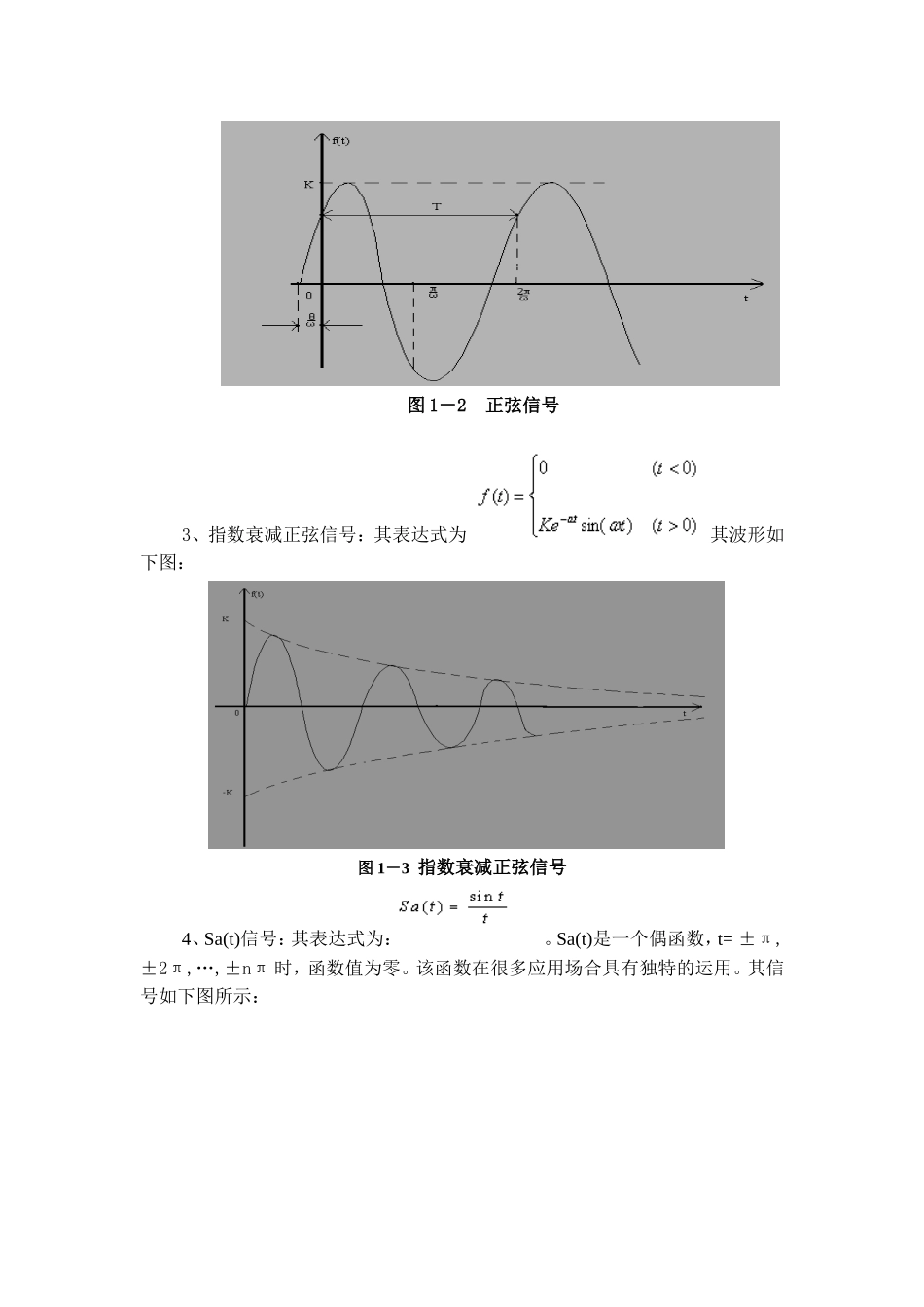

实验一：信号的时域分析一、实验目的1.观察常用信号的波形特点及产生方法2.学会使用示波器对常用波形参数的测量二、实验仪器1.信号与系统试验箱一台（型号ZH5004）2.40MHz双踪示波器一台3.DDS信号源一台三、实验原理对于一个系统特性的研究，其中重要的一个方面是研究它的输入输出关系，即在一特定的输入信号下，系统对应的输出响应信号。因而对信号的研究是对系统研究的出发点，是对系统特性观察的基本手段与方法。在本实验中，将对常用信号和特性进行分析、研究。信号可以表示为一个或多个变量的函数，在这里仅对一维信号进行研究，自变量为时间。常用信号有：指数信号、正弦信号、指数衰减正弦信号、复指数信号、Sa(t)信号、钟形信号、脉冲信号等。1、信号：指数信号可表示为f(t)=Keat。对于不同的a取值，其波形表现为不同的形式，如下图所示：图1―1指数信号2、信号：其表达式为f（t）=Ksin（ωt＋θ），其信号的参数：振幅K、角频率ω、与初始相位θ。其波形如下图所示：图1－2正弦信号3、指数衰减正弦信号：其表达式为其波形如下图：图1－3指数衰减正弦信号4、Sa(t)信号：其表达式为：。Sa(t)是一个偶函数，t=±π,±2π,…,±nπ时，函数值为零。该函数在很多应用场合具有独特的运用。其信号如下图所示：图1－4Sa（t）信号5、钟形信号（高斯函数）：其表达式为：其信号如下图所示图1－5钟形信号6、脉冲信号：其表达式为f(t)=u(t)-u(t-T)，其中u(t)为单位阶跃函数。其信号如下图所示：f(t)…………0t图1－6脉冲信号7、方波信号：信号为周期为T，前T/2期间信号为正电平信号，后T/2期间信号为负电平信号，其信号如下图所示U(t)…………0t图1－7方波信号四、实验内容及主要步骤下列实验中信号产生器的工作模式为111、指数信号观察通过信号选择键1，设置A组输出为指数信号（此时信号输出指示灯为000000）。用示波器测量“信号A组”的输出信号。输出波形为：2、正弦信号观察通过信号选择键1，设置A组输出为正弦信号（此时信号输出指示灯为000101）。用示波器测量“信号A组”的输出信号。输出波形为：3、指数衰减正弦信号观察（正频率信号）。通过信号选择键1，设置A组输出为指数衰减余弦信号（此时信号输出指示灯为000001）。用示波器测量“信号A组”的输出信号。通过信号选择键2，设置B组输出为指数衰减正弦信号（此时信号输出指示灯为000010）。用示波器测量“信号B组”的输出信号。输出波形为：4、信号的观察：通过信号选择键1，设置A组输出为信号（此时信号输出指示灯为000111）。用示波器测量“信号A组”的输出信号。输出波形为：5、钟形信号的观察：通过信号选择键1，设置A组输出为钟形信号（此时信号输出指示灯为001000）。用示波器测量“信号A组”的输出信号。输出波形为：6、脉冲信号的观察：通过信号选择键1，设置A组输出为连续脉冲信号（此时模式指示灯为10，信号输出指示灯为001101）。用示波器测量“信号A组”的输出信号。输出波形为：7、方波信号的观察：通过信号选择键1，设置A组输出为连续正负脉冲信号（此时模式指示灯为11，信号输出指示灯为001101）。用示波器测量“信号A组”的输出信号。输出波形为：
