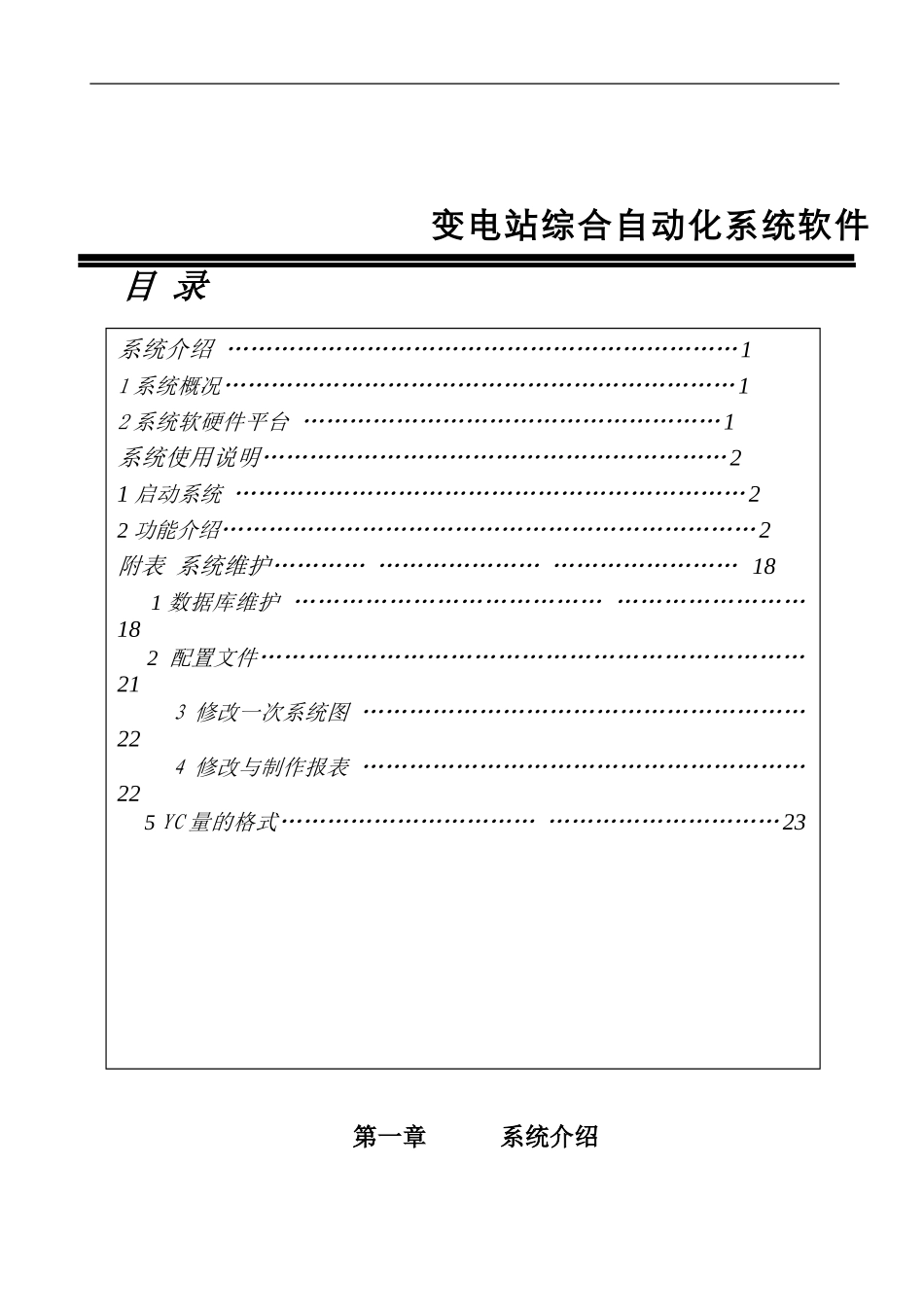

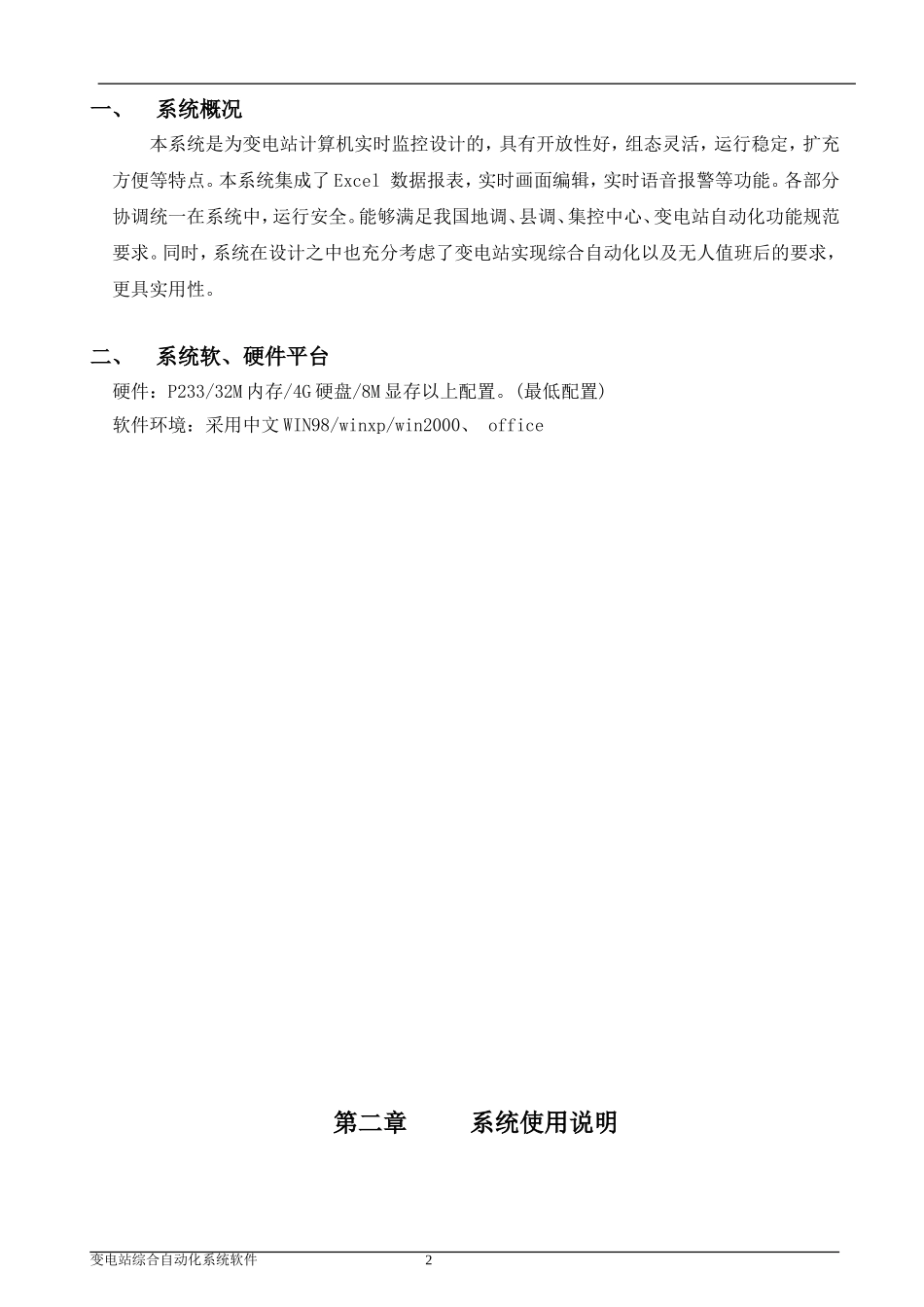

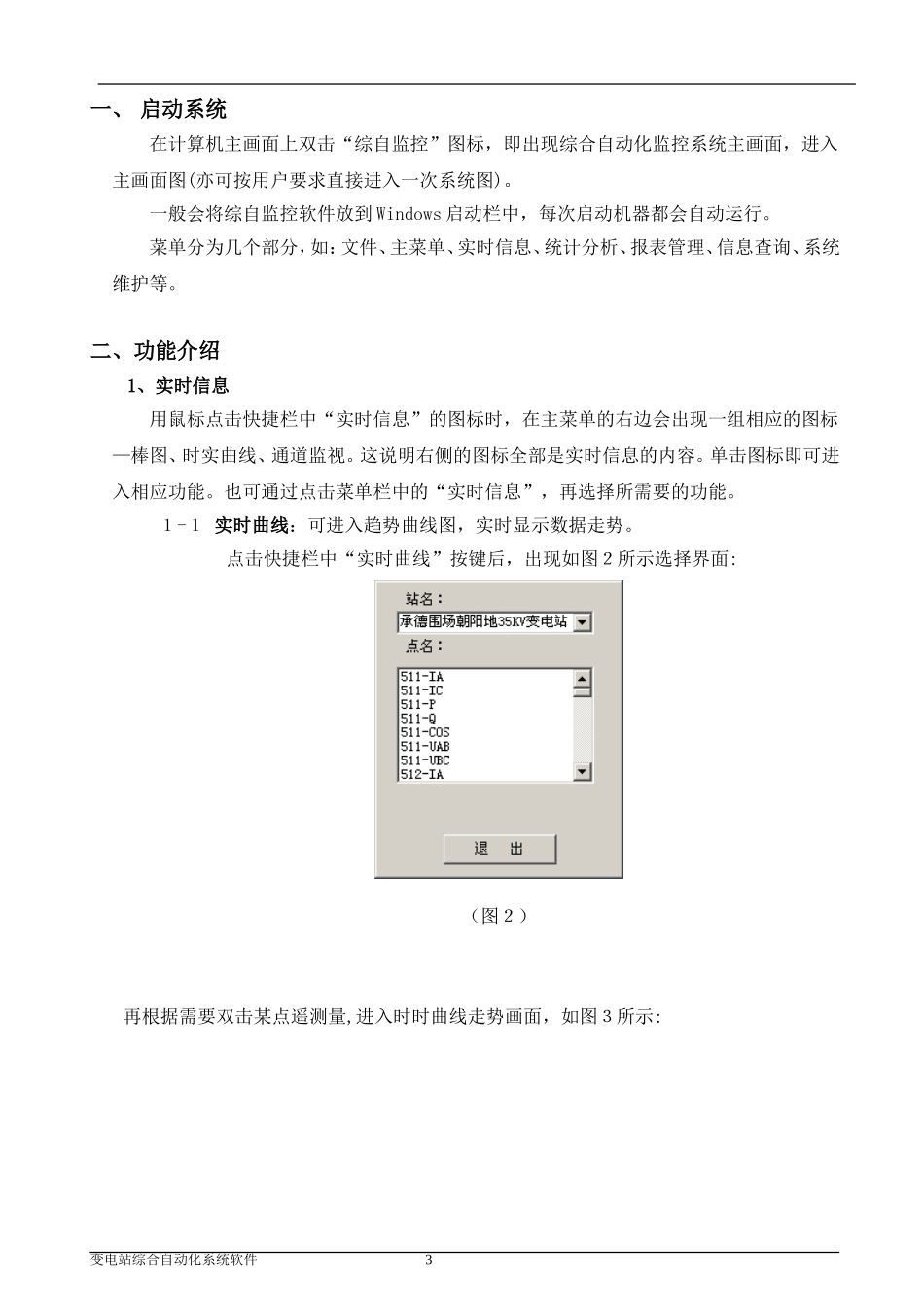

变电站综合自动化系统软件系统介绍…………………………………………………………11系统概况…………………………………………………………12系统软硬件平台………………………………………………1系统使用说明……………………………………………………21启动系统…………………………………………………………22功能介绍……………………………………………………………2附表系统维护…………………………………………………181数据库维护………………………………………………………182配置文件……………………………………………………………213修改一次系统图…………………………………………………224修改与制作报表…………………………………………………225YC量的格式………………………………………………………23目录第一章系统介绍一、系统概况本系统是为变电站计算机实时监控设计的，具有开放性好，组态灵活，运行稳定，扩充方便等特点。本系统集成了Excel数据报表，实时画面编辑，实时语音报警等功能。各部分协调统一在系统中，运行安全。能够满足我国地调、县调、集控中心、变电站自动化功能规范要求。同时，系统在设计之中也充分考虑了变电站实现综合自动化以及无人值班后的要求，更具实用性。二、系统软、硬件平台硬件：P233/32M内存/4G硬盘/8M显存以上配置。(最低配置)软件环境：采用中文WIN98/winxp/win2000、office第二章系统使用说明变电站综合自动化系统软件2一、启动系统在计算机主画面上双击“综自监控”图标，即出现综合自动化监控系统主画面，进入主画面图(亦可按用户要求直接进入一次系统图)。一般会将综自监控软件放到Windows启动栏中，每次启动机器都会自动运行。菜单分为几个部分，如：文件、主菜单、实时信息、统计分析、报表管理、信息查询、系统维护等。二、功能介绍1、实时信息用鼠标点击快捷栏中“实时信息”的图标时，在主菜单的右边会出现一组相应的图标—棒图、时实曲线、通道监视。这说明右侧的图标全部是实时信息的内容。单击图标即可进入相应功能。也可通过点击菜单栏中的“实时信息”，再选择所需要的功能。１-１实时曲线：可进入趋势曲线图，实时显示数据走势。点击快捷栏中“实时曲线”按键后，出现如图２所示选择界面:（图２）再根据需要双击某点遥测量,进入时时曲线走势画面，如图３所示:变电站综合自动化系统软件3（图3）其中，曲线的横坐标不断相左移动，表示时间。纵坐标表示数值，纵坐标表示的数值范围即为告警上限，因此，设好告警上限会使曲线更准确、好看。１-２棒图：直观立体的显示遥测量的实时数据，便于比对与分析。用户亦可根据喜好，选择三维或二维显示风格！点击“棒图”按键后，即出现如图４所示界面:变电站综合自动化系统软件4①②（图4）用户再从“电压棒图列表”（箭头1所指）或“负荷棒图列表”（箭头2所指）中选择需要显示的遥测量组（每组可同时显示10条色棒，即10个遥测量），其中需要显示的内容是用户在设置棒图时提前设置好的。设置棒图方法：单击“设置棒图”按键，出现如图5所示界面：（图5）⑴设置负荷棒图单击负荷下拉列表框（箭头１所指），选择一个负荷组项[如220kv负荷(一)]，再单击棒图标号下拉列表框（箭头２所指）按顺序（1-10）选择棒图标号，然后单击点名下拉列表框（箭头３所指），选择需要在相应标号显示的遥测量，最后点击“保存负荷棒图参数”按键，保存所做的设置，至此就完成了“220kv负荷(一)”这一组棒图的第一条色棒的设置，用此方法就可对您想用棒图显示的遥测量设置好。⑵设置电压棒图的方法同上。注意：⑴设置完一条色棒就要保存一次。⑵设置负荷棒图时点击“保存负荷棒图参数”按键进行保存；设置电压棒图时点击“保存电压棒图参数”按键进行保存。１-３通道监视：可通过此功能监视获取报文，使发生错误时大致判定错误根源。2、统计分析用鼠标点击快捷栏中“统计分析”图标时，在主菜单的右边会出现一组相应的图标，如遥测一览、遥信一览、电度一览、历史曲线等。再根据需要选择相应的功能,查询所需要的变电站综合自动化系统软件5①②③数据。也可通过点击菜单栏中的“统计分析...
