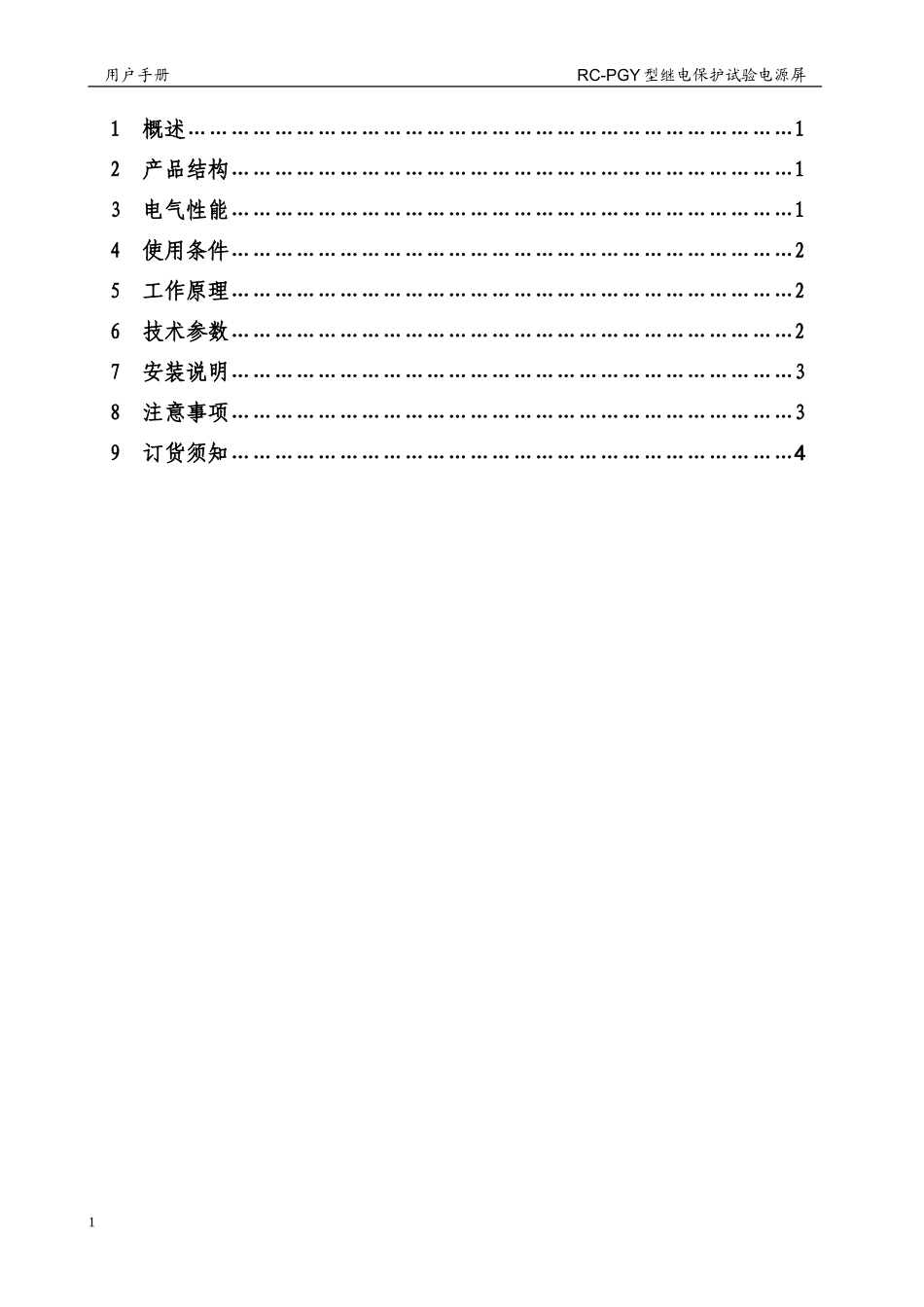

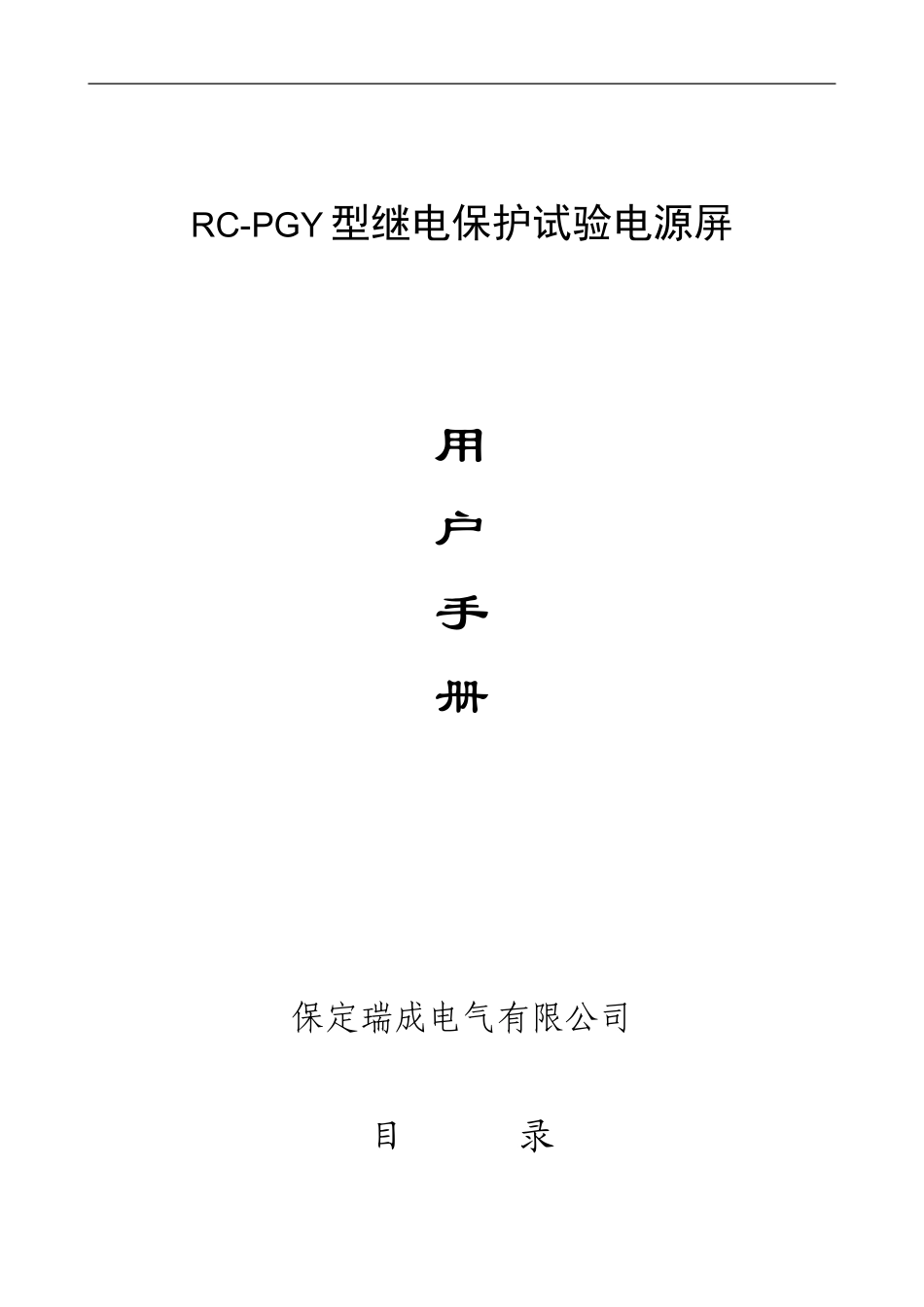

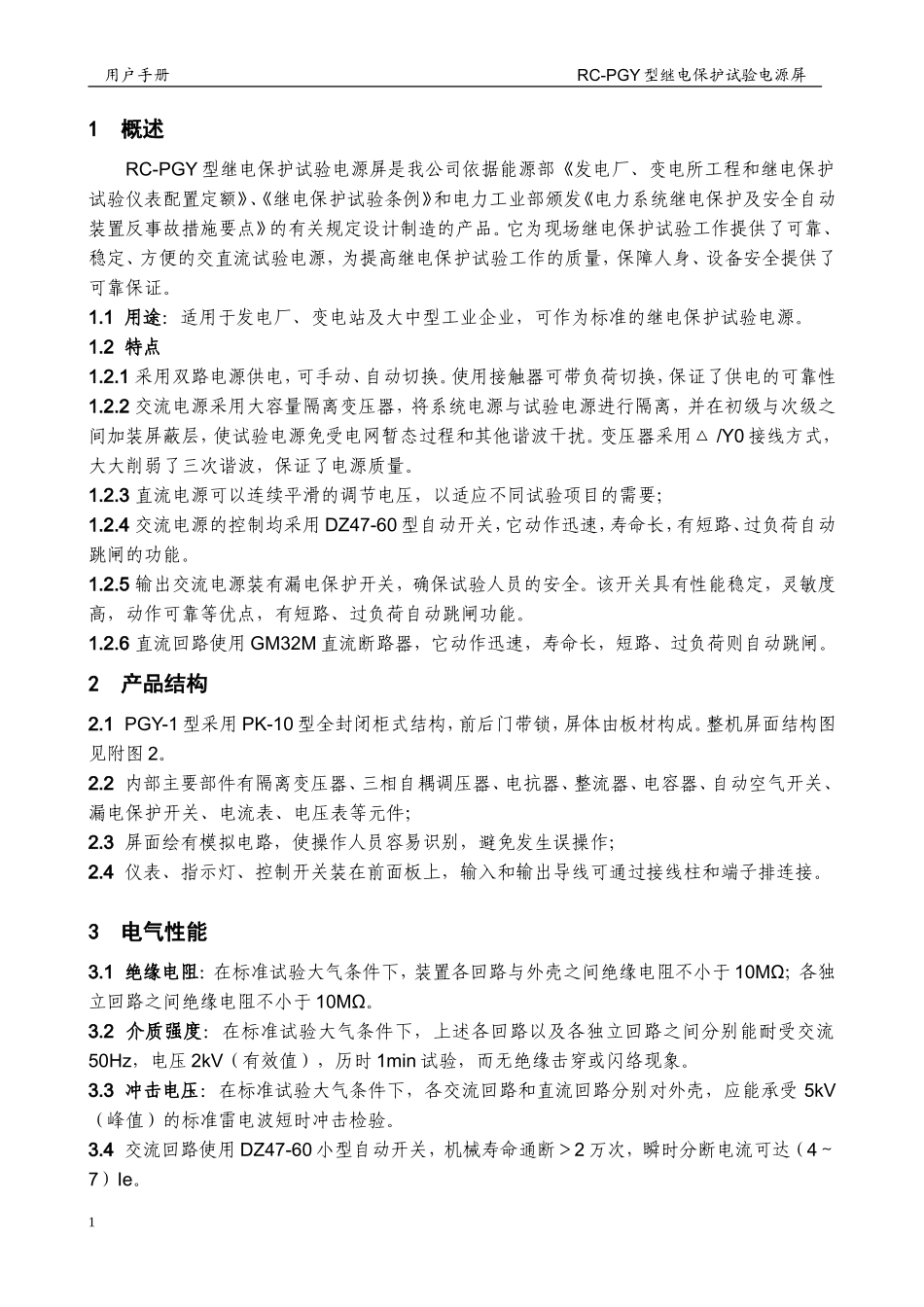

RC-PGY型继电保护试验电源屏用户手册保定瑞成电气有限公司目录用户手册RC-PGY型继电保护试验电源屏1概述…………………………………………………………………………12产品结构……………………………………………………………………13电气性能……………………………………………………………………14使用条件……………………………………………………………………25工作原理……………………………………………………………………26技术参数……………………………………………………………………27安装说明……………………………………………………………………38注意事项……………………………………………………………………39订货须知……………………………………………………………………41用户手册RC-PGY型继电保护试验电源屏1概述RC-PGY型继电保护试验电源屏是我公司依据能源部《发电厂、变电所工程和继电保护试验仪表配置定额》、《继电保护试验条例》和电力工业部颁发《电力系统继电保护及安全自动装置反事故措施要点》的有关规定设计制造的产品。它为现场继电保护试验工作提供了可靠、稳定、方便的交直流试验电源，为提高继电保护试验工作的质量，保障人身、设备安全提供了可靠保证。1.1用途：适用于发电厂、变电站及大中型工业企业，可作为标准的继电保护试验电源。1.2特点1.2.1采用双路电源供电，可手动、自动切换。使用接触器可带负荷切换，保证了供电的可靠性1.2.2交流电源采用大容量隔离变压器，将系统电源与试验电源进行隔离，并在初级与次级之间加装屏蔽层，使试验电源免受电网暂态过程和其他谐波干扰。变压器采用△/Y0接线方式，大大削弱了三次谐波，保证了电源质量。1.2.3直流电源可以连续平滑的调节电压，以适应不同试验项目的需要；1.2.4交流电源的控制均采用DZ47-60型自动开关，它动作迅速，寿命长，有短路、过负荷自动跳闸的功能。1.2.5输出交流电源装有漏电保护开关，确保试验人员的安全。该开关具有性能稳定，灵敏度高，动作可靠等优点，有短路、过负荷自动跳闸功能。1.2.6直流回路使用GM32M直流断路器，它动作迅速，寿命长，短路、过负荷则自动跳闸。2产品结构2.1PGY-1型采用PK-10型全封闭柜式结构，前后门带锁，屏体由板材构成。整机屏面结构图见附图2。2.2内部主要部件有隔离变压器、三相自耦调压器、电抗器、整流器、电容器、自动空气开关、漏电保护开关、电流表、电压表等元件；2.3屏面绘有模拟电路，使操作人员容易识别，避免发生误操作；2.4仪表、指示灯、控制开关装在前面板上，输入和输出导线可通过接线柱和端子排连接。3电气性能3.1绝缘电阻：在标准试验大气条件下，装置各回路与外壳之间绝缘电阻不小于10MΩ；各独立回路之间绝缘电阻不小于10MΩ。3.2介质强度：在标准试验大气条件下，上述各回路以及各独立回路之间分别能耐受交流50Hz，电压2kV（有效值），历时1min试验，而无绝缘击穿或闪络现象。3.3冲击电压：在标准试验大气条件下，各交流回路和直流回路分别对外壳，应能承受5kV（峰值）的标准雷电波短时冲击检验。3.4交流回路使用DZ47-60小型自动开关，机械寿命通断＞2万次，瞬时分断电流可达（4～7）Ie。1RC-PGY型继电保护试验电源屏用户手册3.5直流回路使用GM32M直流断路器，瞬时分断电流可达（3～10）Ie（可选）。4使用条件4.1使用场所应有防止雨雪侵袭的措施。4.2海拔高度不超过2000米。4.3周围空气温度：-5℃～+40℃。4.4在40℃时空气湿度≤50%，在较低温度时允许有较高的相对湿度，在20℃时≤90%。4.5使用场所机械振动振幅不大于0.05mm，频率不大于600次/分。4.6安装倾斜度与铅垂线相差不大于5°。4.7周围介质无爆炸危险，无导电尘埃与腐蚀性气体。5工作原理5.1电气原理图（见附图3）5.2电路介绍5.2.1电源输入采用220V/380V双路供电，两路电源不同时投入，用接触器切换。选择开关“1SA”置于手动、停止、自动位置，可手动、停止、自动切换电源。5.2.2交流回路经由隔离变压器“1TM”获得输出电压220V/380V和58V/100V，三路并联输出的380V电压分别由开关6QF、7QF、8QF控制输出，并由电压表1PV、2PV、3PV分别监测Uab、UaC、Ubc电...
