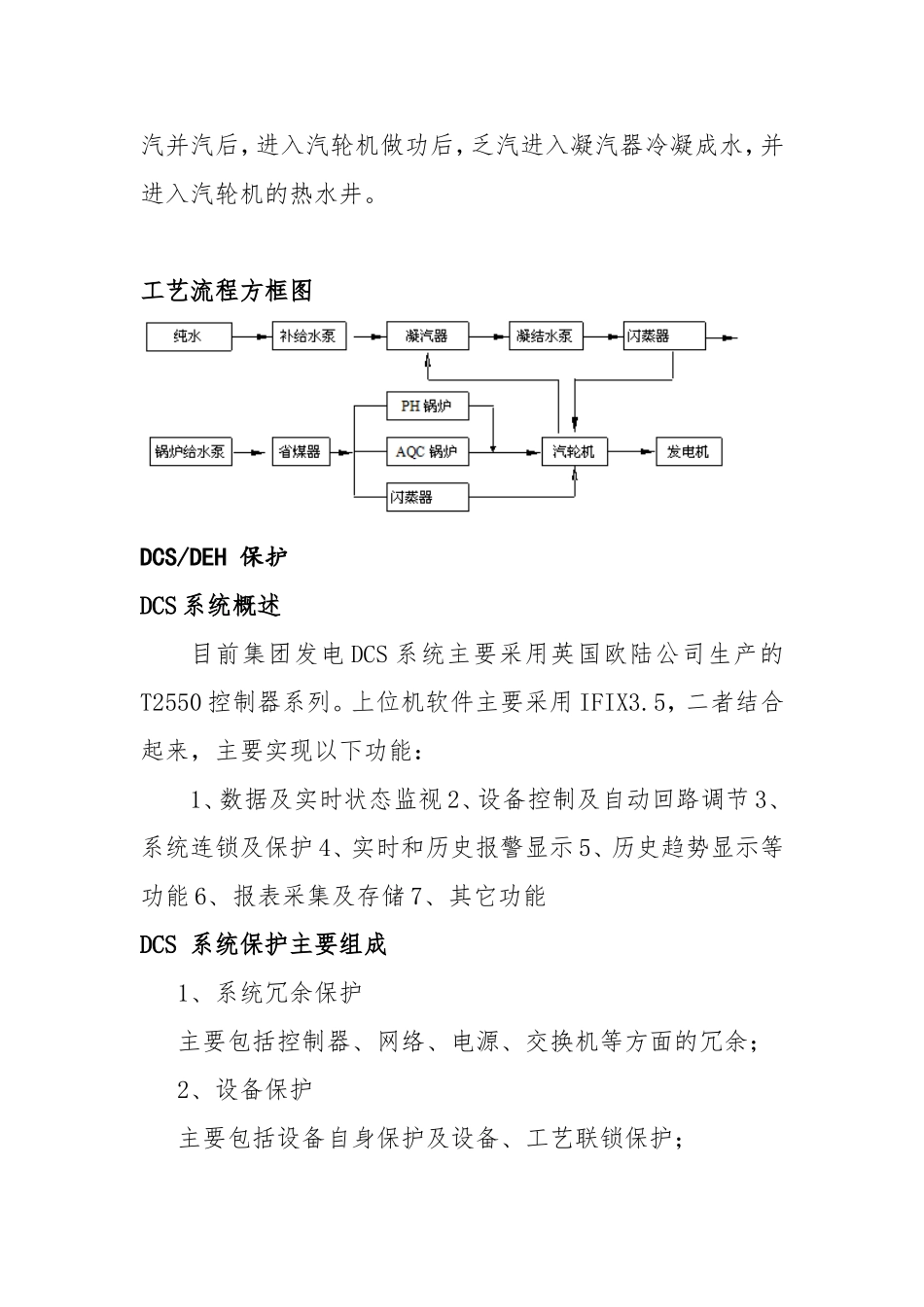

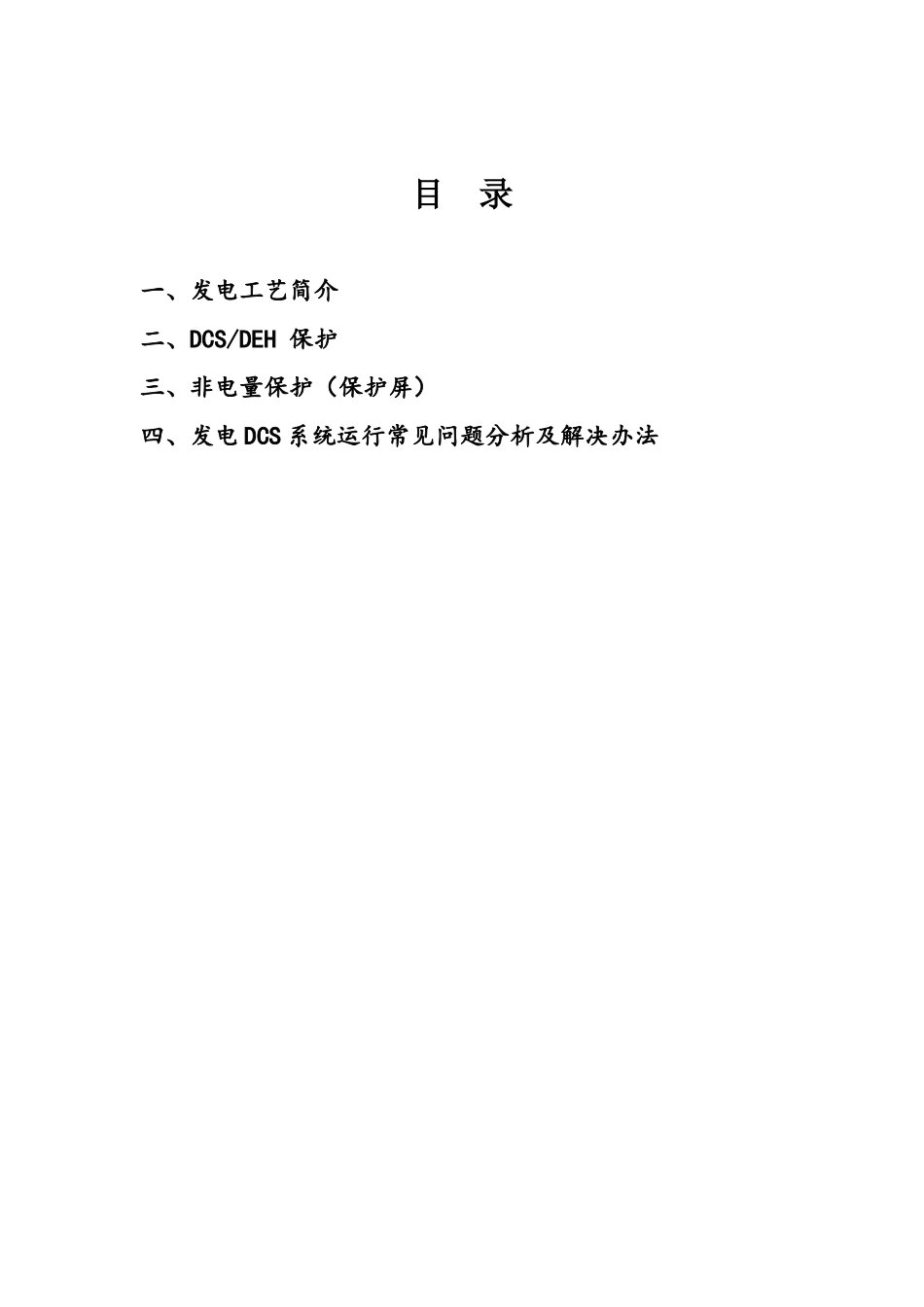

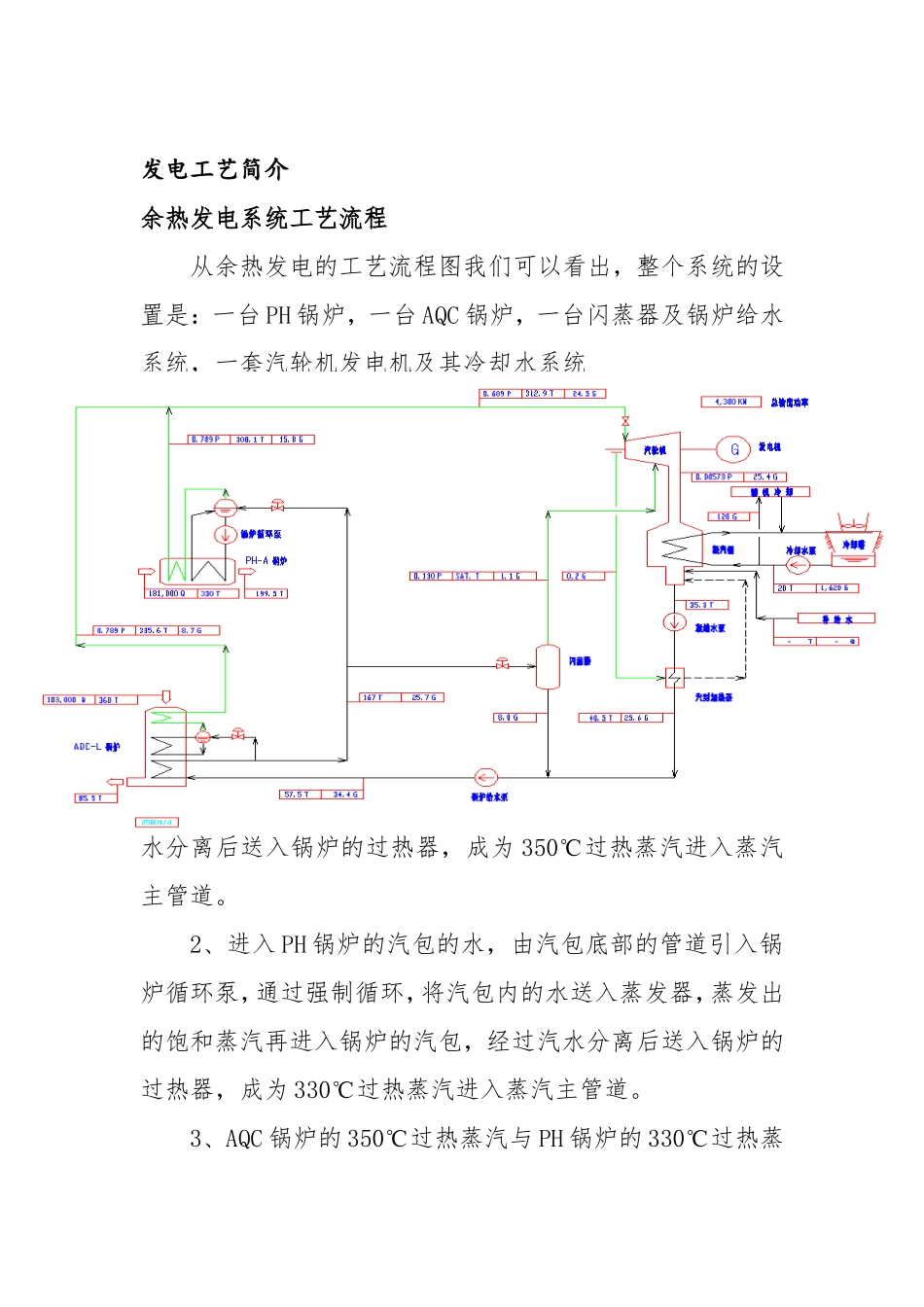

目录一、发电工艺简介二、DCS/DEH保护三、非电量保护（保护屏）四、发电DCS系统运行常见问题分析及解决办法发电工艺简介余热发电系统工艺流程从余热发电的工艺流程图我们可以看出，整个系统的设置是：一台PH锅炉，一台AQC锅炉，一台闪蒸器及锅炉给水系统，一套汽轮机发电机及其冷却水系统蒸气的工艺流程1、进入AQC锅炉的汽包的水，由汽包底部的管道引入锅炉的蒸发器，蒸发出的饱和蒸汽再进入锅炉的汽包，经过汽水分离后送入锅炉的过热器，成为350℃过热蒸汽进入蒸汽主管道。2、进入PH锅炉的汽包的水，由汽包底部的管道引入锅炉循环泵，通过强制循环，将汽包内的水送入蒸发器，蒸发出的饱和蒸汽再进入锅炉的汽包，经过汽水分离后送入锅炉的过热器，成为330℃过热蒸汽进入蒸汽主管道。3、AQC锅炉的350℃过热蒸汽与PH锅炉的330℃过热蒸汽并汽后，进入汽轮机做功后，乏汽进入凝汽器冷凝成水，并进入汽轮机的热水井。工艺流程方框图DCS/DEH保护DCS系统概述目前集团发电DCS系统主要采用英国欧陆公司生产的T2550控制器系列。上位机软件主要采用IFIX3.5，二者结合起来，主要实现以下功能：1、数据及实时状态监视2、设备控制及自动回路调节3、系统连锁及保护4、实时和历史报警显示5、历史趋势显示等功能6、报表采集及存储7、其它功能DCS系统保护主要组成1、系统冗余保护主要包括控制器、网络、电源、交换机等方面的冗余；2、设备保护主要包括设备自身保护及设备、工艺联锁保护；3、油系统保护主要包括调节系统、保护系统及系统润滑等。操作站/工程师站硬件设备采用的是工控机，操作系统为Windows2000专业版，过程监控软件T3500/RT核心部分是通用的iFIX，通常情况下每台机组配置3台操作站和1台工程师站。操作站之间相互独立，互为备用。控制器（CPU）各种控制策略的执行者，是DCS系统的核心部分，采用的是英国欧陆T2550系列产品，每套控制器均有互为冗余的两个独立的DPU以及ELIN网络接口，DPU和I/O模件采用并行总线通讯，每个机架都是智能化的，可独立工作。环形以太网100MbpsMIS彩色打印机激光打印机buttonbutton手操按钮汽机跳闸和直流油泵启动隔离网关OS3OS2OS1ES环形以太网100MbpsMIS彩色打印机激光打印机buttonbutton手操按钮汽机跳闸和直流油泵启动隔离网关OS3OS2OS1ES硬件状态（控制器冗余）通讯网络基于环形冗余Ethernet网，采用ELIN协议，令牌网方式，用于连接控制器与工程师站、操作员站等，完成各站的通讯和数据交换，传输速率100Mbps。系统供电环形以太网100MbpsMIS彩色打印机激光打印机buttonbutton手操按钮汽机跳闸和直流油泵启动隔离网关OS3OS2OS1ES硬件状态（控制器冗余、I/O模块、电源冗余）设备联锁启动连锁：设备在启动时必须满足的启动条件，启动(运行)后可以不满足。运行连锁：设备在运行时必须满足的条件，如设备之间的连锁关系。安全连锁：设备在运行时必须满足的设备本身的保护条件，如设备的温度、振动等。注：设备、工艺参数联锁关系参考总体设计联锁关系图。设备联锁图发电系统中冷却水泵，凝结水泵、锅炉给水泵、PH锅炉强制循环泵、真空泵或射水泵等均为两用一备或一用一备的工作方式。自动控制回路余热发电自动控制回路有：AQC汽包水位控制（三冲量），PH汽包水位控制（三冲量），AQC锅炉省煤器出口温度控制，主蒸汽旁路压力控制，闪蒸器蒸汽旁路压力控制，冷凝器水位控制，冷凝器最小流量控制，闪蒸器水位控制，冷却塔补水控制。单冲量系统：系统采用汽包水位控制锅炉汽包水位控制阀的开度以达到控制汽包水位的目的，这就是一个单冲量系统。缺点：调节作用缓慢；负荷突然增大，产生“假液位”时，调节不及时等。三冲量系统：系统采用蒸汽流量、给水流量、汽包水位所组成一个带前馈作用的串级控制系统，控制锅炉汽包液位控制阀的开度以达到控制汽包水位的目的，这就构成了一个三冲量系统。汽包水位是被控参数,是主冲量信号,蒸汽流量和给水流量是辅助冲量信号。系统将蒸汽流量和给水流量前馈到汽包液位调节系统中,一旦蒸汽流量或给水流量发生波动,不是等到影响到液位才进行调节,而是在这两个流量改变之时就能通过运算立即去改变调节阀开度进行校正,故大大提高了...
