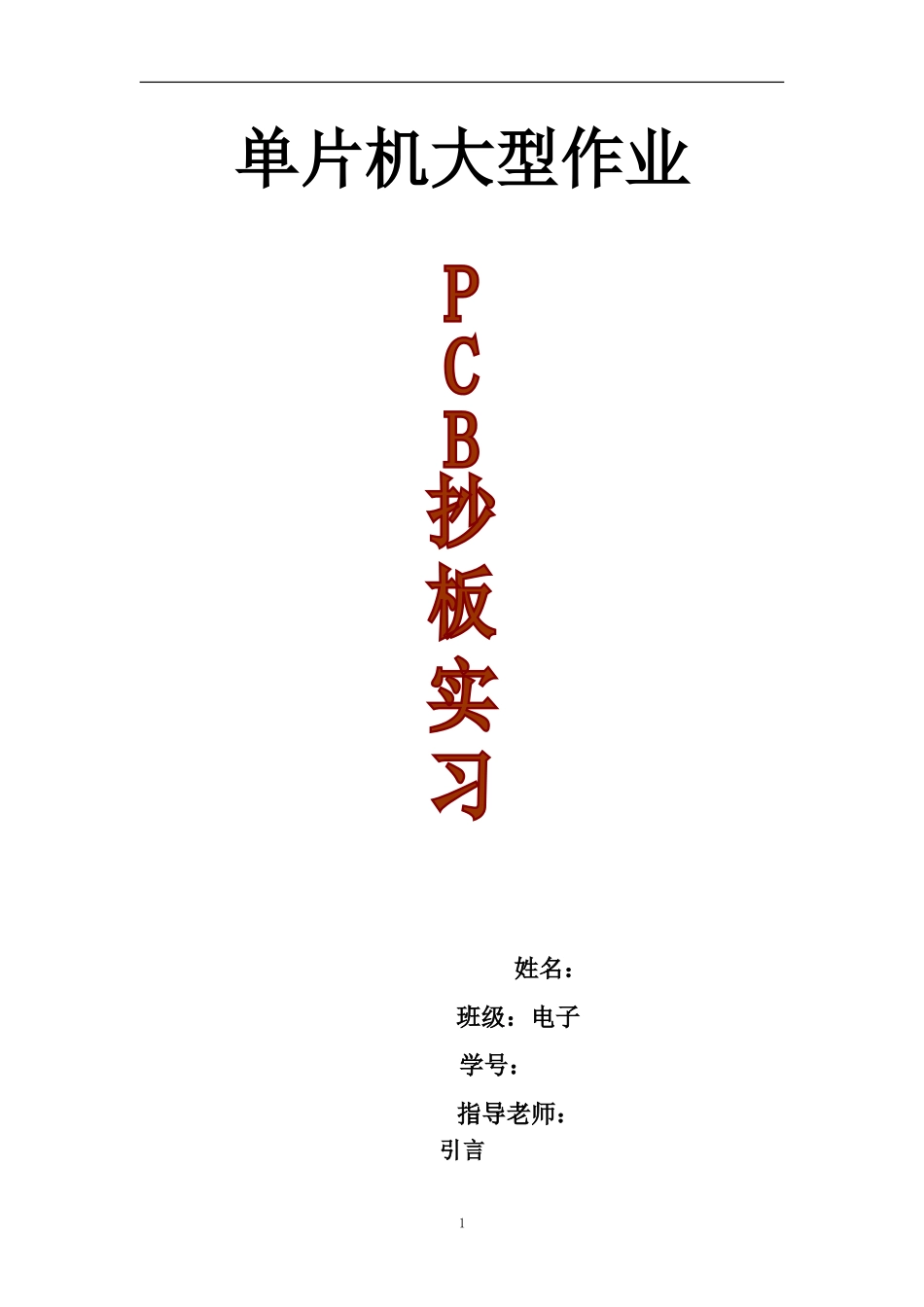

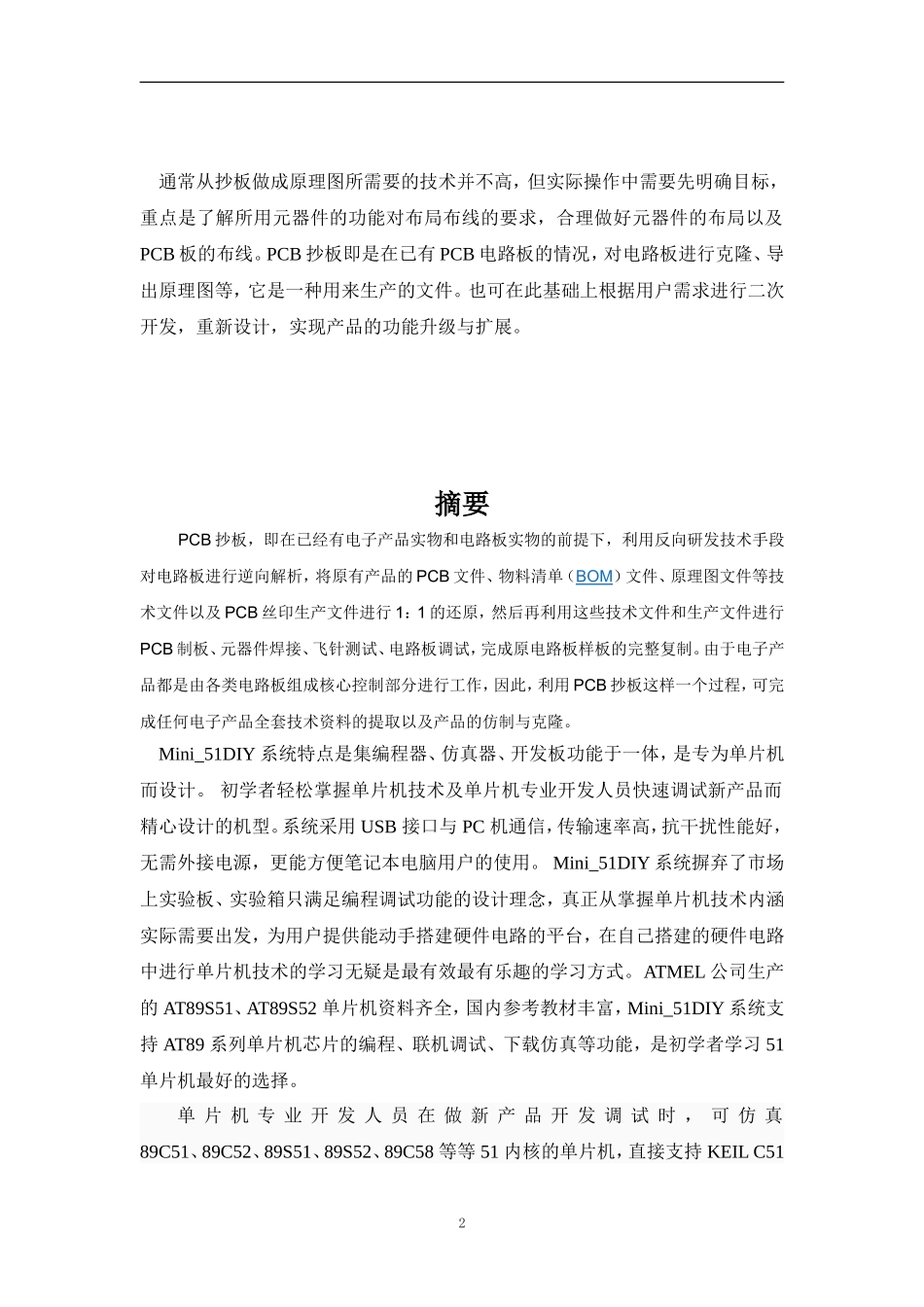

单片机大型作业姓名：班级：电子学号：指导老师：引言1通常从抄板做成原理图所需要的技术并不高，但实际操作中需要先明确目标，重点是了解所用元器件的功能对布局布线的要求，合理做好元器件的布局以及PCB板的布线。PCB抄板即是在已有PCB电路板的情况，对电路板进行克隆、导出原理图等，它是一种用来生产的文件。也可在此基础上根据用户需求进行二次开发，重新设计，实现产品的功能升级与扩展。摘要PCB抄板，即在已经有电子产品实物和电路板实物的前提下，利用反向研发技术手段对电路板进行逆向解析，将原有产品的PCB文件、物料清单（BOM）文件、原理图文件等技术文件以及PCB丝印生产文件进行1：1的还原，然后再利用这些技术文件和生产文件进行PCB制板、元器件焊接、飞针测试、电路板调试，完成原电路板样板的完整复制。由于电子产品都是由各类电路板组成核心控制部分进行工作，因此，利用PCB抄板这样一个过程，可完成任何电子产品全套技术资料的提取以及产品的仿制与克隆。Mini_51DIY系统特点是集编程器、仿真器、开发板功能于一体，是专为单片机而设计。初学者轻松掌握单片机技术及单片机专业开发人员快速调试新产品而精心设计的机型。系统采用USB接口与PC机通信，传输速率高，抗干扰性能好，无需外接电源，更能方便笔记本电脑用户的使用。Mini_51DIY系统摒弃了市场上实验板、实验箱只满足编程调试功能的设计理念，真正从掌握单片机技术内涵实际需要出发，为用户提供能动手搭建硬件电路的平台，在自己搭建的硬件电路中进行单片机技术的学习无疑是最有效最有乐趣的学习方式。ATMEL公司生产的AT89S51、AT89S52单片机资料齐全，国内参考教材丰富，Mini_51DIY系统支持AT89系列单片机芯片的编程、联机调试、下载仿真等功能，是初学者学习51单片机最好的选择。单片机专业开发人员在做新产品开发调试时，可仿真89C51、89C52、89S51、89S52、89C58等等51内核的单片机，直接支持KEILC512的IDE开发仿真环境，编程开发系统支持STC及AVR等单片机的下载调试功能支持STC系列的三十多种单片机以及具备串口下载功能的AVR单片机。向用户提供完整的主机板电路原理图，方便开发人员设计外围电路。支持AT89、STC及AVR系列单片机的开发，在享受编程乐趣的同时，能方便进行各种控制电子电路的搭建与调试。应用Mini_51DIY仿真芯片可对程序进行单步、断点、全速调试，可参考变量、RAM变量，支持汇编、C语言，混合调试。主机板内置12M、使用USB接口通讯,芯片自动判别，编程过程中的擦除、烧写、校验各种操作完全由监控芯片控制,成功率高达100％。采用USB接口供电，方式灵活，扩展组合开发板形式多样。抄板也叫克隆或仿制，是对设计出来的PCB板进行反向技术研究；目前全新的定义：从狭义上来说，抄板仅指对电子产品电路板PCB文件的提取还原和利用文件进行电路板克隆的过程；从广义上来说，抄板不仅包括对电路板文件提取、电路板克隆、电路板仿制等技术过程，而且包括对电路板文件进行修改（即改板）、对电子产品外形模具进行三维数据的提取和模型仿制（即抄数）、对电子产品电路板上的各类电子元器件进行仿制、对电路板上加密了的芯片或单片机进行解密、对电子产品的系统软件进行反汇编等电子产品全套克隆的所有技术过程。目前，当众多PCB抄板设计服务企业参差不齐在市场中着力生存、追求利润时，有少数企业已经开始在更高的层次上确立地位，成为行业领域的领跑者，其中最成功、规模最大、技术实力最强、服务最全面的要数龙人PCB工作室、世纪芯等最早在国内兴起的民间反向研发技术团队组织了。它们的成功证明，PCB抄板蕴藏着巨大的能量。这个能量，不仅是对抄板设计服务企业而言，也是对整个电子产品市场以及信息技术产业而言的，因为在客观上他们推动了中国企业的技术能力，彻底打破了技术壁垒。3实验目录一：实训目的.....................................................................................5二：实习内容.....................................................................................5三：实习步骤...........................................................................
