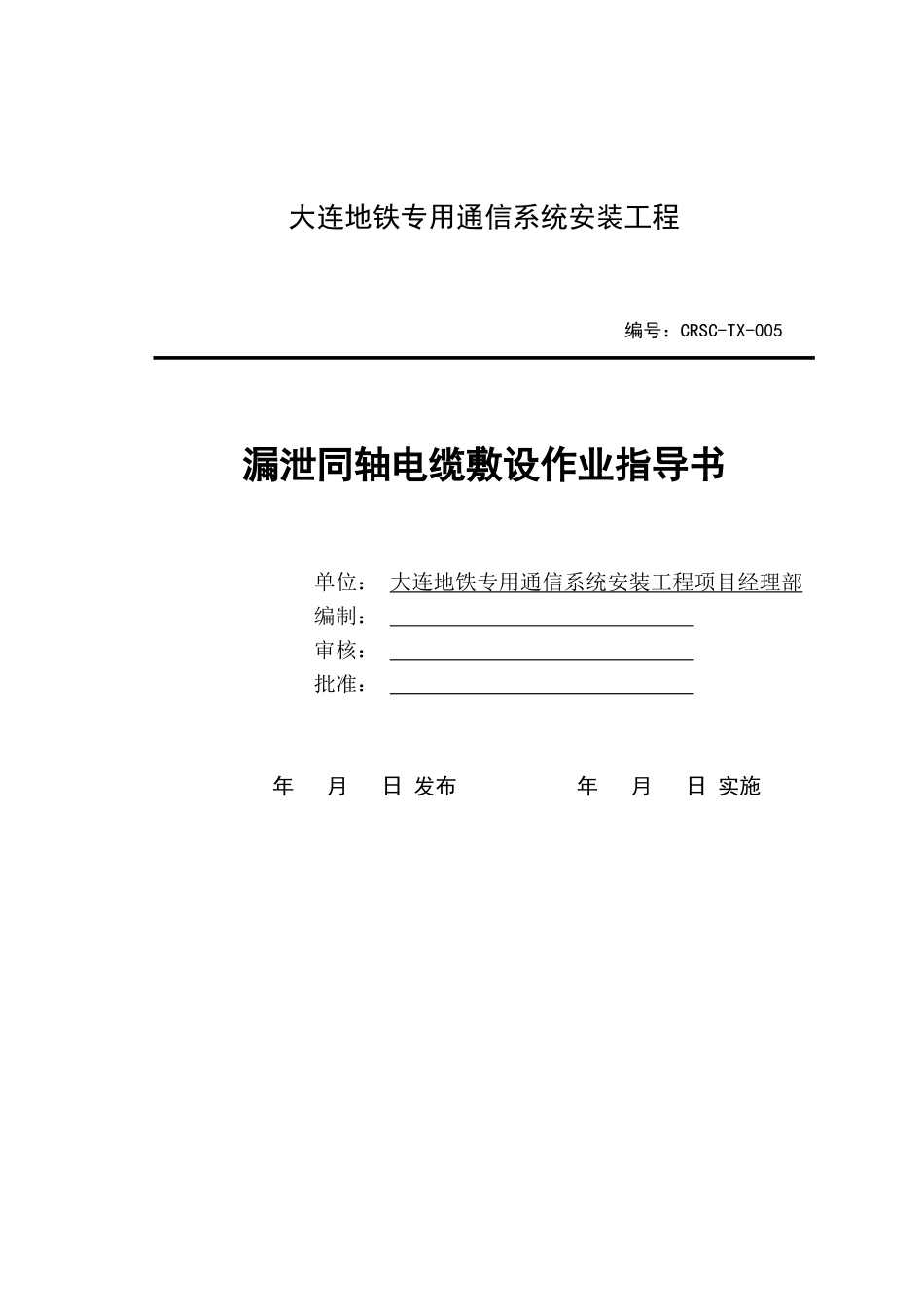

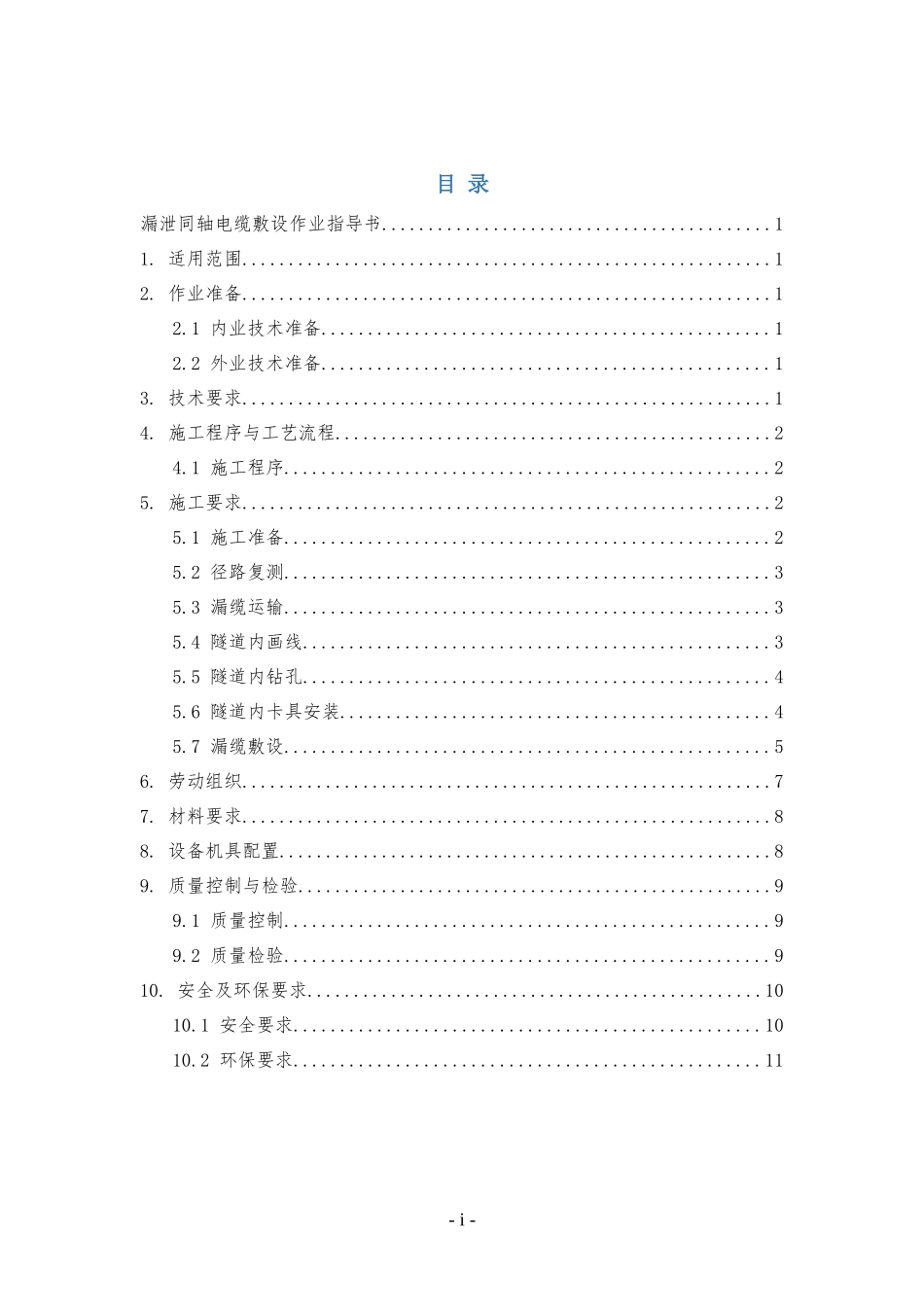

大连地铁专用通信系统安装工程编号：CRSC-TX-005漏泄同轴电缆敷设作业指导书单位：大连地铁专用通信系统安装工程项目经理部编制：审核：批准：年月日发布年月日实施目录漏泄同轴电缆敷设作业指导书..........................................11.适用范围.........................................................12.作业准备.........................................................12.1内业技术准备................................................12.2外业技术准备................................................13.技术要求.........................................................14.施工程序与工艺流程...............................................24.1施工程序....................................................25.施工要求.........................................................25.1施工准备....................................................25.2径路复测....................................................35.3漏缆运输....................................................35.4隧道内画线..................................................35.5隧道内钻孔..................................................45.6隧道内卡具安装..............................................45.7漏缆敷设....................................................56.劳动组织.........................................................77.材料要求.........................................................88.设备机具配置.....................................................89.质量控制与检验...................................................99.1质量控制....................................................99.2质量检验....................................................910.安全及环保要求.................................................1010.1安全要求..................................................1010.2环保要求..................................................11-i-漏泄同轴电缆敷设作业指导书1.适用范围适用于大连地铁专用通信系统安装工程漏泄同轴电缆敷设施工。2.作业准备2.1内业技术准备在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训。2.2外业技术准备根据施工图纸提供的漏缆敷设径路进行现场复测，确定图纸所给漏缆长度、径路、敷设方式是否相符，并在图纸上做好标记。检查漏缆径路上的隧道、接触网杆等是否具备敷设条件。3.技术要求3.1施工中应整盘敷设，不得任意切断漏缆。3.2施工中应保证漏缆外护（层）套不得有破损，缆两端头密封性能良好。3.3漏缆距钢轨面的吊挂高度应为4.5～4.8m。3.4电气化区段漏缆应在接触网回流线的另侧。不得已设在同侧时，漏缆与回流线、接地母线的距离不应小于600mm，与牵引供电设备带电部分的距离不得小于2m。3.5隧道外漏缆上吊夹前，钢丝承力索应加300±30kg的张紧力，吊挂后漏缆垂度应保持在20℃时±150～200mm范围内。3.6漏缆在敷设过程中,严禁急剧弯曲，其最小弯曲半径应符合规定。表3.6漏泄同轴电缆最小弯曲半径序号项目漏泄同轴电缆规格代号4232421最小弯曲半径（单次弯曲）mm6004002402最小弯曲半径（多次弯曲）mm10207605003.7漏缆敷设时，尽可能不与其他线缆交叉，如无法避免时，应注意将漏泄同轴电缆敷设在外侧，避免其他线缆阻挡漏缆的信号覆盖。3.8漏缆敷设时与既有漏缆间距不得小于300mm。-1-4.施工程序与工艺流程4.1施工程序施工准备→径路复测→漏缆运输→漏缆卡具安装→漏缆敷设。4.2工艺流程图4.2漏泄同轴电缆敷设工艺流程5.施工要求5.1施工准备5.1.1在既有线路肩或路基范围内施工，应事先与工务部门联系，并签订协议后方可施工。5.1.2在电气化铁路区段路肩上敷设时，宜在接触网杆、...
