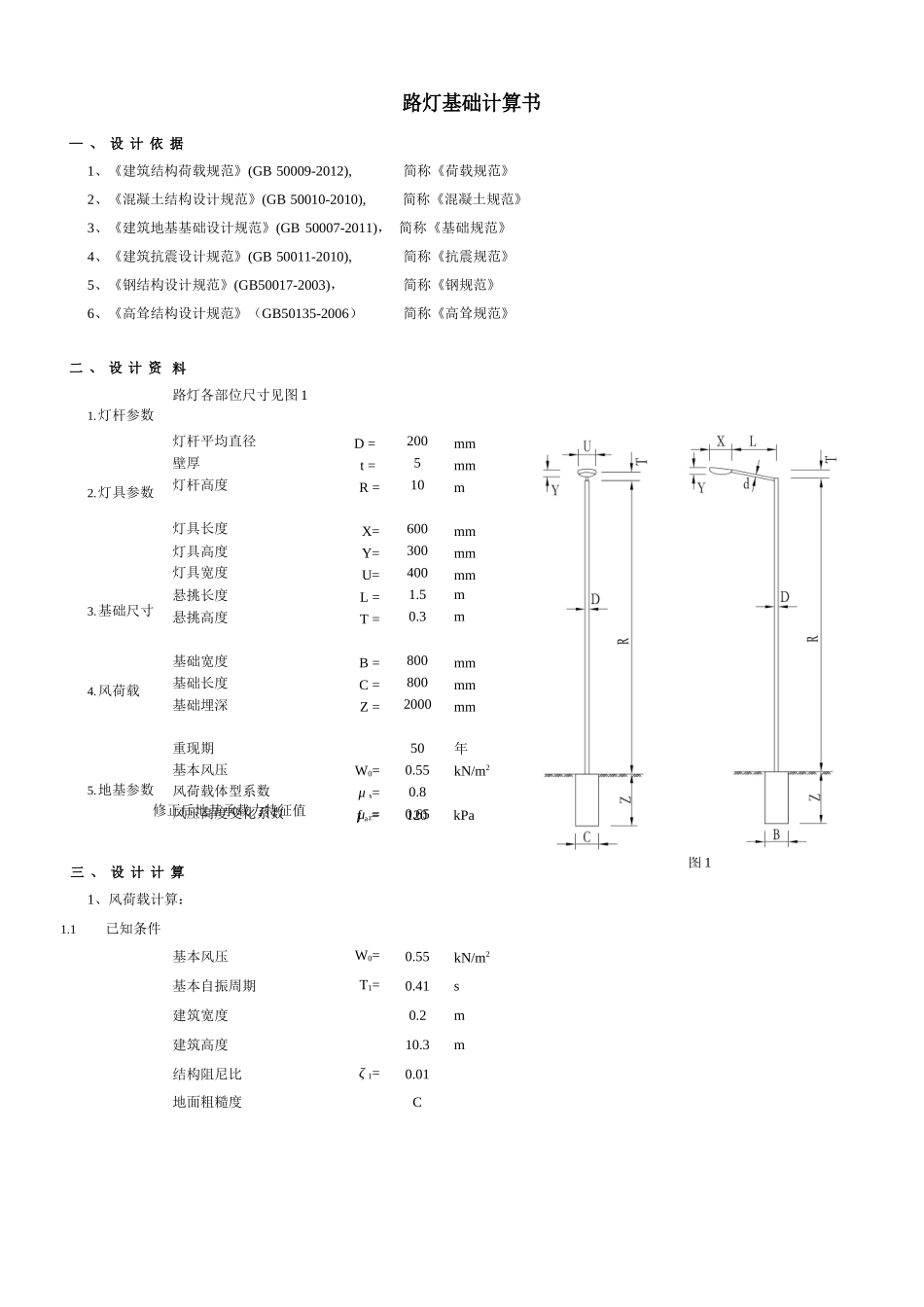

路灯基础计算书—、设计依据1、《建筑结构荷载规范》(GB50009-2012),简称《荷载规范》2、《混凝土结构设计规范》(GB50010-2010),简称《混凝土规范》3、《建筑地基基础设计规范》(GB50007-2011)，简称《基础规范》4、《建筑抗震设计规范》(GB50011-2010),简称《抗震规范》5、《钢结构设计规范》(GB50017-2003)，简称《钢规范》6、《高耸结构设计规范》（GB50135-2006）简称《高耸规范》二、设计资1.灯杆参数2.灯具参数3.基础尺寸4.风荷载5.地基参数修正后地基承载力特征值三、设计计算1、风荷载计算：1.1已知条件fa=120kPa横路向顺路向图1基本风压W0=0.55kN/m2基本自振周期T1=0.41s建筑宽度0.2m建筑高度10.3m结构阻尼比ζ1=0.01地面粗糙度C料路灯各部位尺寸见图1灯杆平均直径D=200mm壁厚t=5mm灯杆高度R=10m灯具长度X=600mm灯具高度Y=300mm灯具宽度U=400mm悬挑长度L=1.5m悬挑高度T=0.3m基础宽度B=800mm基础长度C=800mm基础埋深Z=2000mm重现期50年基本风压W0=0.55kN/m2风荷载体型系数μs=0.8风压高度变化系数μz=0.65✓xw1✓1修正系数风荷载体型系数η=1μs=0.81.2计算过程和计算结果1.2.1风压高度变化系数离地面高度取计算点的高度z=10.3m查《荷载规范》表8.2.1,风压高度变化系数μz=0.65考虑修正系数η后,μz=μzη=0.65×1.00=0.651.2.2脉动风荷载的背景分量因子查《荷载规范》表8.4.5-1,系数k=0.30,系数a1=0.26根据《荷载规范》公式8.4.6-2，脉动风荷载水平方向相关系数10xB50B50eB10500.20500.2050e0.20501.00根据《荷载规范》公式8.4.6-1，脉动风荷载竖直方向相关系数z10✓H60H60eH6010✓11.006011.0060e11.00600.89根据《荷载规范》第8.4.5条，脉动风荷载的背景分量因子a1BzkHxz巾1zz0.3011.000.261.000.890.340.260.651.2.3脉动风荷载的共振分量因子结构第1阶自振频率f1=1/T1=1/0.41=2.43Hz根据《荷载规范》公式8.4.4地面粗糙度修正系数kw=0.5430f1302.432x1✓kw133.870.540.55脉动风荷载的共振分量因子冗2冗2133.87R1.2.4风振系数611x24/360.014/31.4121133.87根据《荷载规范》公式8.4.3峰值因子g取2.510m高度名义湍流强度I10取0.23✓✓0✓风振系数�z12gI10Bz✓1R21.2.5风荷载标准值122.50.230.26✓11.4121.51根据《荷载规范》公式8.1.1-1wk=βzμsμzw0=1.51×0.80×0.65×0.55=0.43kN/m22、路灯基础承载力计算2.1已知条件基础宽度B=800mm基础长度C=800mm基础埋深Z=2000mm结构类型2.2计算过程和计算结果2.21基础底面受力钢筋混凝土，重度25kN/m3
