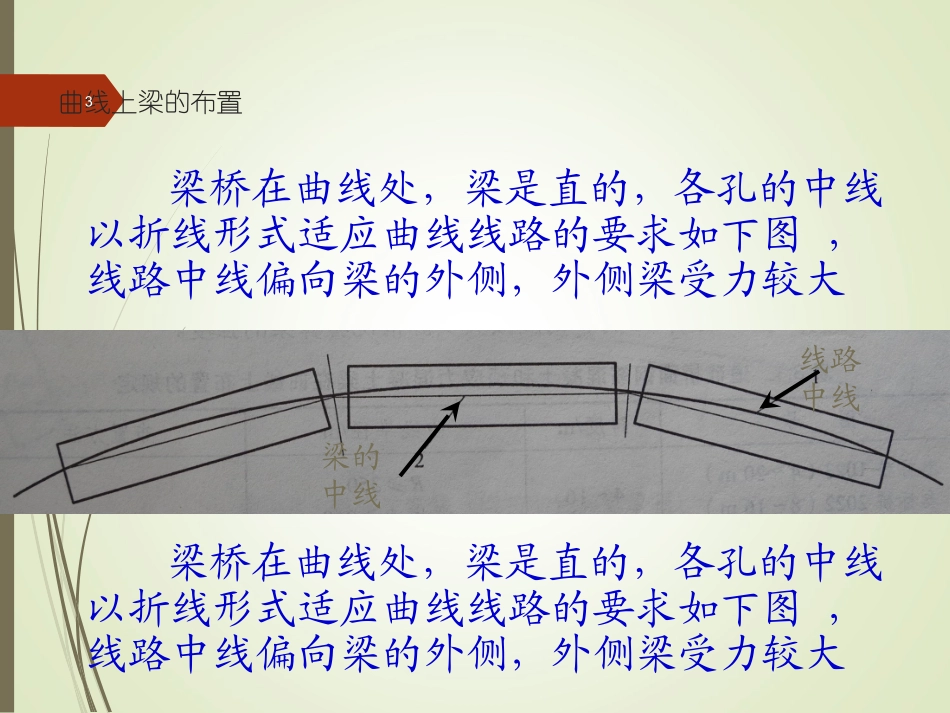

桥梁工程1一、曲线上梁的布置二、桥梁工作线的基本概念三、曲线处桥墩的布置四、曲线处桥台的布置2梁桥在曲线处，梁是直的，各孔的中线以折线形式适应曲线线路的要求如下图，线路中线偏向梁的外侧，外侧梁受力较大曲线上梁的布置线路中线梁的中线梁桥在曲线处，梁是直的，各孔的中线以折线形式适应曲线线路的要求如下图，线路中线偏向梁的外侧，外侧梁受力较大3为使桥面受力均衡，把梁的中线向曲线外侧移动，方案一平分中矢布置曲线上梁的布置（平分中矢）在跨中处梁的中线平分矢距f，梁的中线与线路中线的偏距桥跨中线与线路中线的偏距21ff2fE4曲线上梁的布置（切线布置）在跨中处，桥面中线与线路中线相切，偏距在桥墩中心处，桥面中线与线路中线的偏距01ffE5曲线上梁的布置（相关规定）为使梁内外侧受力接近均衡，梁中线的具体位置与梁的跨径和线路曲线半径大小有关：梁的跨径较小，曲线半径较大时，中矢很小，两种布置方式对梁的受力影响很小均可采用梁的跨径较大而曲线半径较小时，中矢较大，按平分中矢法布置（见课本表3.1）6曲线上梁的布置（梁缝）相邻两孔简支梁的梁端之间必须留有空隙，以适应梁或墩台的施工误差和温度变形的影响曲线外侧梁缝较大，而曲线内侧梁缝较小，对曲线桥特指最小梁缝，即曲线内侧道砟槽最外边缘的最小距离《桥规-1》规定，等跨且L≤16m时，梁缝为6cm，L≥20m时梁缝为10cm；不等跨时期中一跨≥16m，梁缝为10cm，跨径均小于16m时梁缝为6cm7桥梁工作线的基本概念桥梁工作线：曲线上桥梁各孔梁中心线的连线为以折线即桥梁工作线，折线ABC为桥梁工作线，弧线abc为线路中线桥墩中心：相邻梁中心线交点为桥墩中心，图中A,B,C三点为桥墩中心，当桥墩有横向预偏心时按相应规定确定。桥墩轴线：过桥墩中心做相邻两跨中心线夹角的平分线即桥墩横轴（直线Bb），与之垂直的为纵轴8桥梁工作线的基本概念桥墩中心里程：桥墩横轴与线路中线的交点为桥墩中心在线路上的对应点，图中a、b、c三点，桥墩中心里程用其对应点的里程表示偏距：桥墩中心与其对应点之间的距离，图中直线Aa、Bb、Cc，偏距大小与梁长和曲线半径有关弧距：相邻两桥墩中心对应点之间的曲线长度偏角：两相邻梁中心线之转角，图中α角弦切角：线路中线在桥墩中心处的切线与梁中线的夹角，图中β角交点距：两相邻桥墩中心的距离，直线AB、BC长度9桥梁工作线的基本概念曲线桥测定桥墩中心位置有两种方法弧距法：根据各孔桥跨的弧距与桥墩偏距来测定桥墩中心位置，计算方便测量复杂偏角法：根据桥梁工作线的偏角与交点距来测定桥墩中心位置，计算复杂测量方便10曲线处桥墩布置（无偏心布置）无偏心布置：桥墩中心位于相邻两跨中线的交点；桥墩横轴为相邻两梁中线夹角的平分线11曲线处桥墩布置（有偏心布置）有偏心布置：相邻梁中线交点沿桥墩横轴向曲线外侧移动一预偏心值作为桥墩中心预偏心值12曲线处桥墩布置（有偏心布置）有偏心布置桥墩的施工：基础、墩身、墩帽按偏移后的桥墩中心施工，但墩帽上部的支撑垫石应按桥梁工作线的要求施工，支撑垫石不设预偏心13曲线处桥台的布置（直线布置）直线布置：当台尾处偏距时，桥台采用直线布置cmd1014曲线处桥台的布置（折线布置）折线布置：当台尾处偏距d>10cm时，桥台采用直线布置时，线路内侧道床坡脚已超过挡砟墙顶内缘易于向外坍落，所以桥台采用折线布置15台尾偏距d的计算圆曲线上梁按切线布置梁按平分中矢法布置d—台尾偏距（m）—桥台长度（m）—边孔梁工作线长度，即交点距（m）R—圆曲线半径（m）RLld822工台RLRLld168222工工台台l工L16台尾偏距d的计算缓和曲线上（当直缓点（ZH）在台后时）梁按切线布置梁按平分中矢布置—缓和曲线在边孔跨中处换算半径—缓和曲线长（m）t—换算点至ZH(HZ)的距离032482(82(RlLlLldc））工台工台0322482(1682(RlLlLLldcc））工台工台工ctRlc00l17台尾偏距d的计算当圆缓（YH）点在台后，缓直(HZ)点在台前梁按切线布置梁按平分中矢布置032482(82(RlLlLldc））工台工台0322482(1682(RlLlLLldcc））工台工台工18
