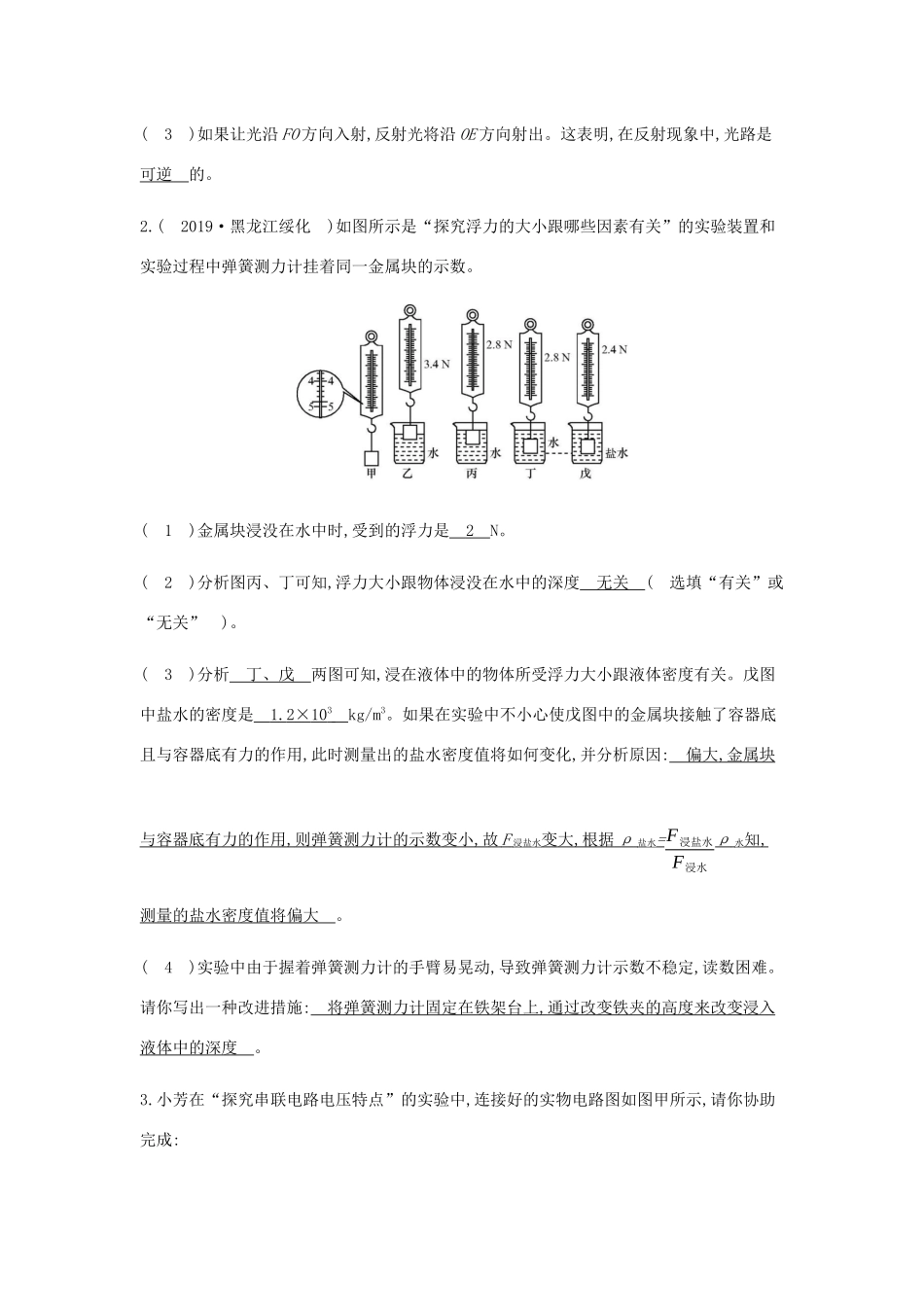

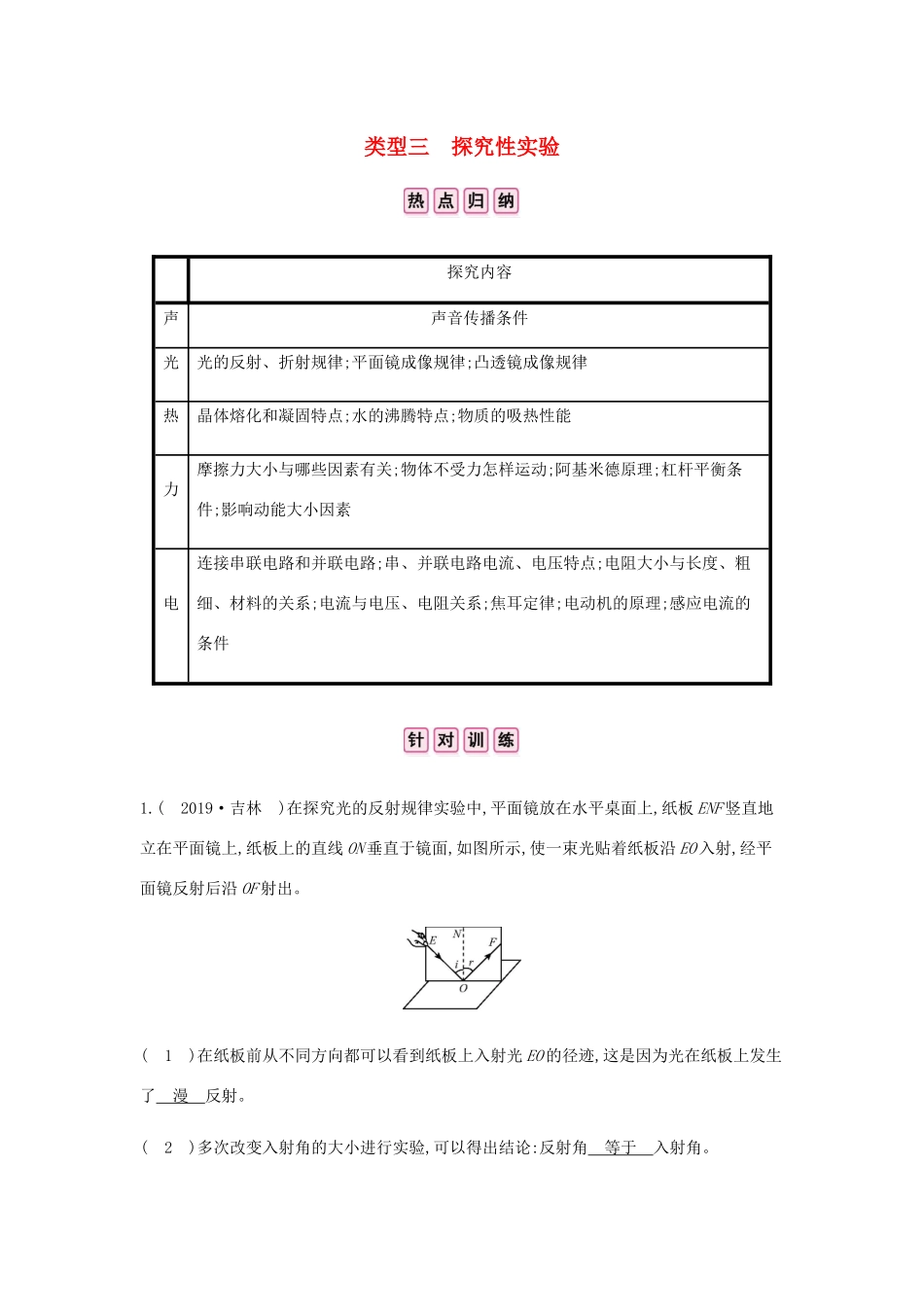

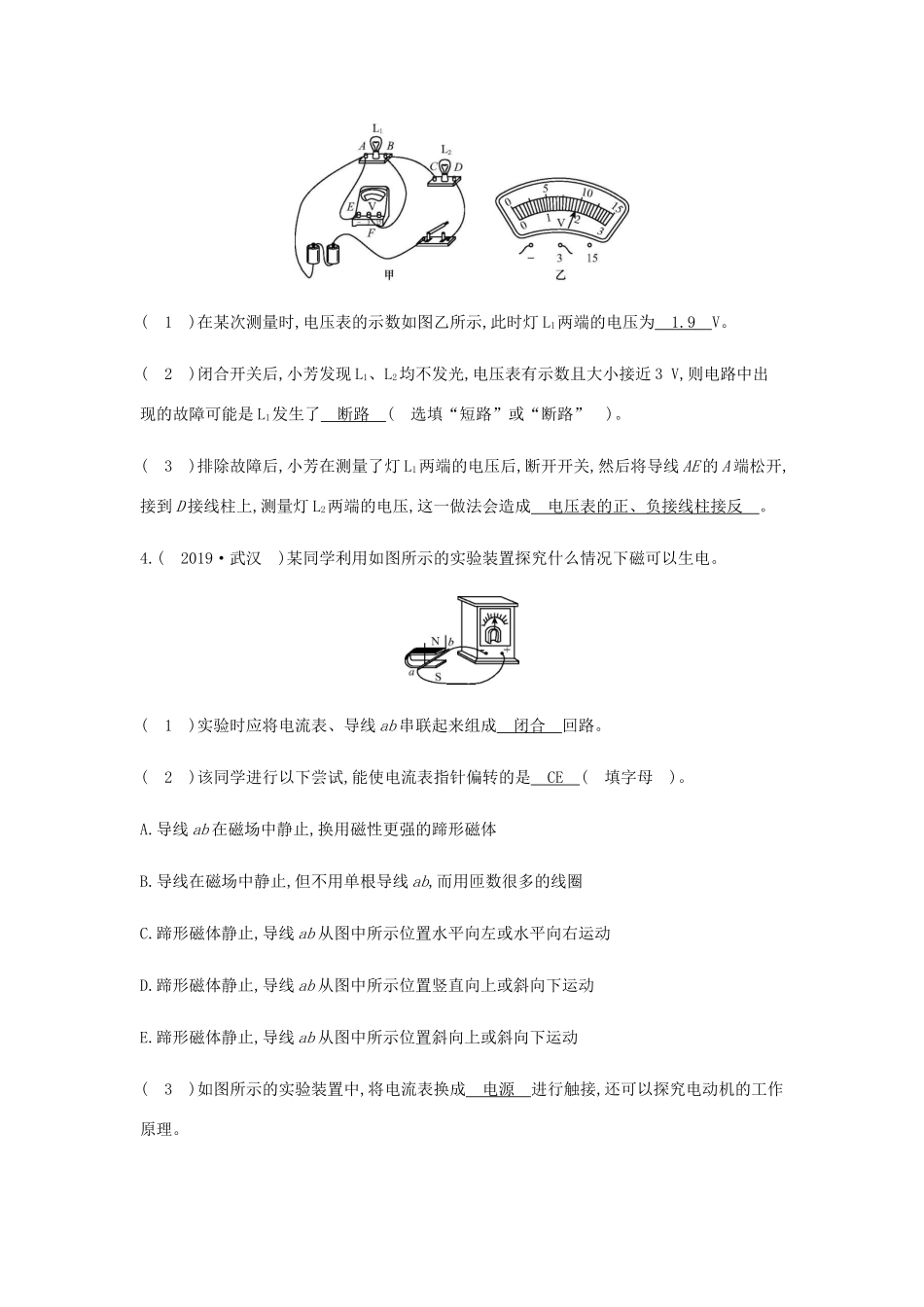

类型三探究性实验探究内容声声音传播条件光光的反射、折射规律;平面镜成像规律;凸透镜成像规律热晶体熔化和凝固特点;水的沸腾特点;物质的吸热性能力摩擦力大小与哪些因素有关;物体不受力怎样运动;阿基米德原理;杠杆平衡条件;影响动能大小因素电连接串联电路和并联电路;串、并联电路电流、电压特点;电阻大小与长度、粗细、材料的关系;电流与电压、电阻关系;焦耳定律;电动机的原理;感应电流的条件1.(2019·吉林)在探究光的反射规律实验中,平面镜放在水平桌面上,纸板ENF竖直地立在平面镜上,纸板上的直线ON垂直于镜面,如图所示,使一束光贴着纸板沿EO入射,经平面镜反射后沿OF射出。(1)在纸板前从不同方向都可以看到纸板上入射光EO的径迹,这是因为光在纸板上发生了漫反射。(2)多次改变入射角的大小进行实验,可以得出结论:反射角等于入射角。(3)如果让光沿FO方向入射,反射光将沿OE方向射出。这表明,在反射现象中,光路是可逆的。2.(2019·黑龙江绥化)如图所示是“探究浮力的大小跟哪些因素有关”的实验装置和实验过程中弹簧测力计挂着同一金属块的示数。(1)金属块浸没在水中时,受到的浮力是2N。(2)分析图丙、丁可知,浮力大小跟物体浸没在水中的深度无关(选填“有关”或“无关”)。(3)分析丁、戊两图可知,浸在液体中的物体所受浮力大小跟液体密度有关。戊图中盐水的密度是1.2×103kg/m3。如果在实验中不小心使戊图中的金属块接触了容器底且与容器底有力的作用,此时测量出的盐水密度值将如何变化,并分析原因:偏大,金属块与容器底有力的作用,则弹簧测力计的示数变小,故F浸盐水变大,根据ρ盐水=F浸盐水F浸水ρ水知,测量的盐水密度值将偏大。(4)实验中由于握着弹簧测力计的手臂易晃动,导致弹簧测力计示数不稳定,读数困难。请你写出一种改进措施:将弹簧测力计固定在铁架台上,通过改变铁夹的高度来改变浸入液体中的深度。3.小芳在“探究串联电路电压特点”的实验中,连接好的实物电路图如图甲所示,请你协助完成:(1)在某次测量时,电压表的示数如图乙所示,此时灯L1两端的电压为1.9V。(2)闭合开关后,小芳发现L1、L2均不发光,电压表有示数且大小接近3V,则电路中出现的故障可能是L1发生了断路(选填“短路”或“断路”)。(3)排除故障后,小芳在测量了灯L1两端的电压后,断开开关,然后将导线AE的A端松开,接到D接线柱上,测量灯L2两端的电压,这一做法会造成电压表的正、负接线柱接反。4.(2019·武汉)某同学利用如图所示的实验装置探究什么情况下磁可以生电。(1)实验时应将电流表、导线ab串联起来组成闭合回路。(2)该同学进行以下尝试,能使电流表指针偏转的是CE(填字母)。A.导线ab在磁场中静止,换用磁性更强的蹄形磁体B.导线在磁场中静止,但不用单根导线ab,而用匝数很多的线圈C.蹄形磁体静止,导线ab从图中所示位置水平向左或水平向右运动D.蹄形磁体静止,导线ab从图中所示位置竖直向上或斜向下运动E.蹄形磁体静止,导线ab从图中所示位置斜向上或斜向下运动(3)如图所示的实验装置中,将电流表换成电源进行触接,还可以探究电动机的工作原理。
