中考物理必考实验精解精练专题 实验16 探究杠杆平衡条件的实验试卷VIP免费

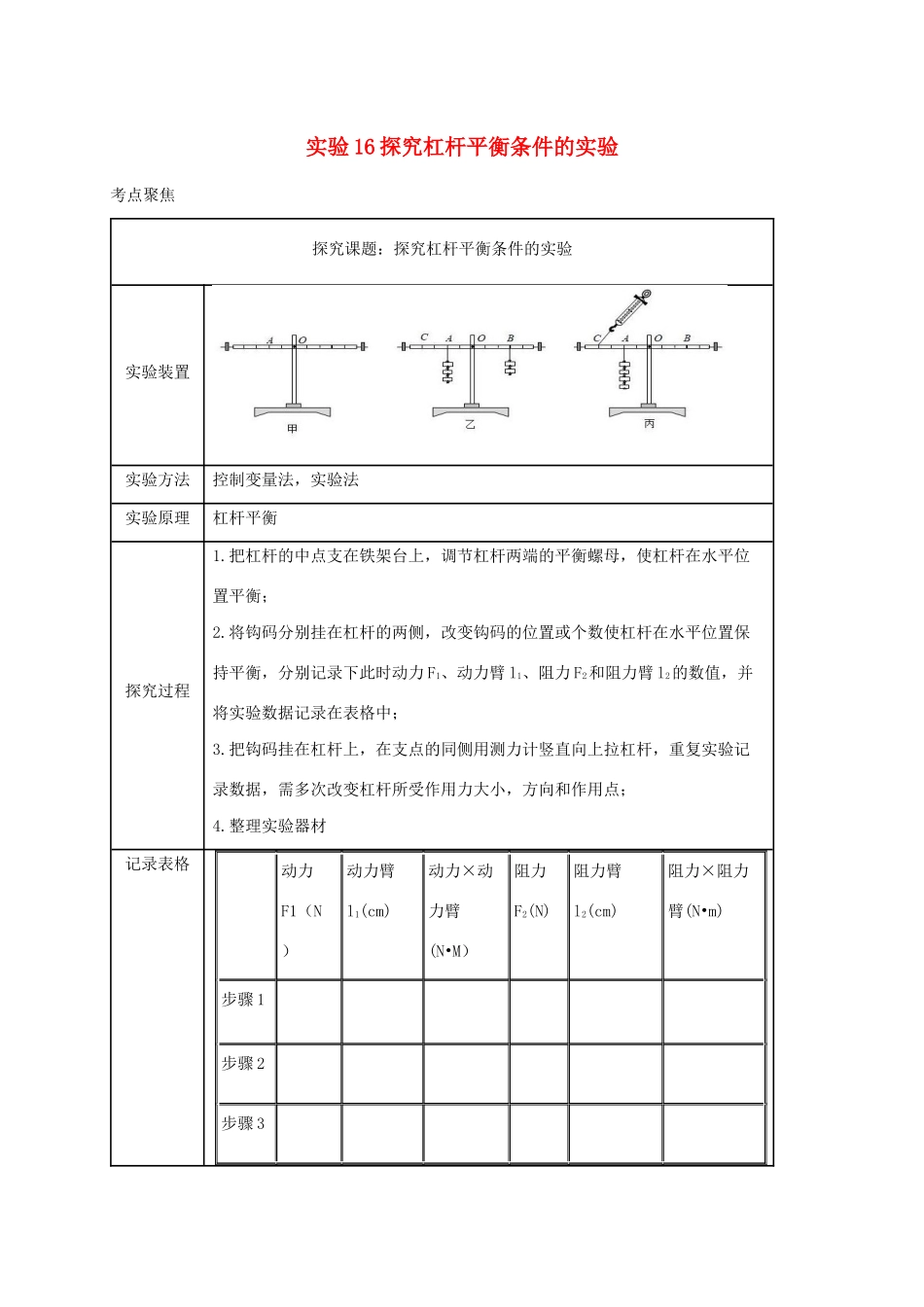

中考物理必考实验精解精练专题 实验16  探究杠杆平衡条件的实验试卷_第1页
1/17

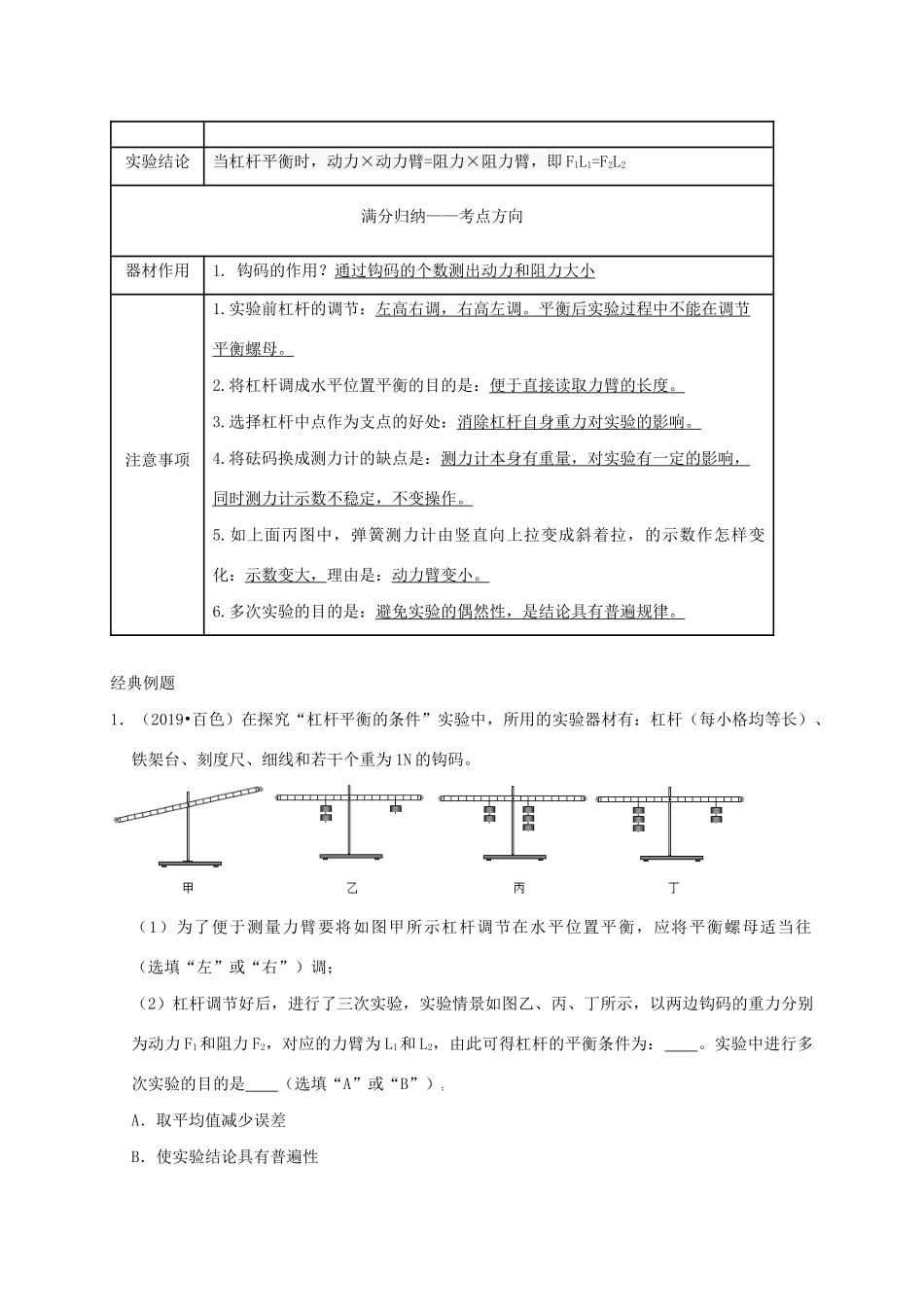

中考物理必考实验精解精练专题 实验16  探究杠杆平衡条件的实验试卷_第2页
2/17

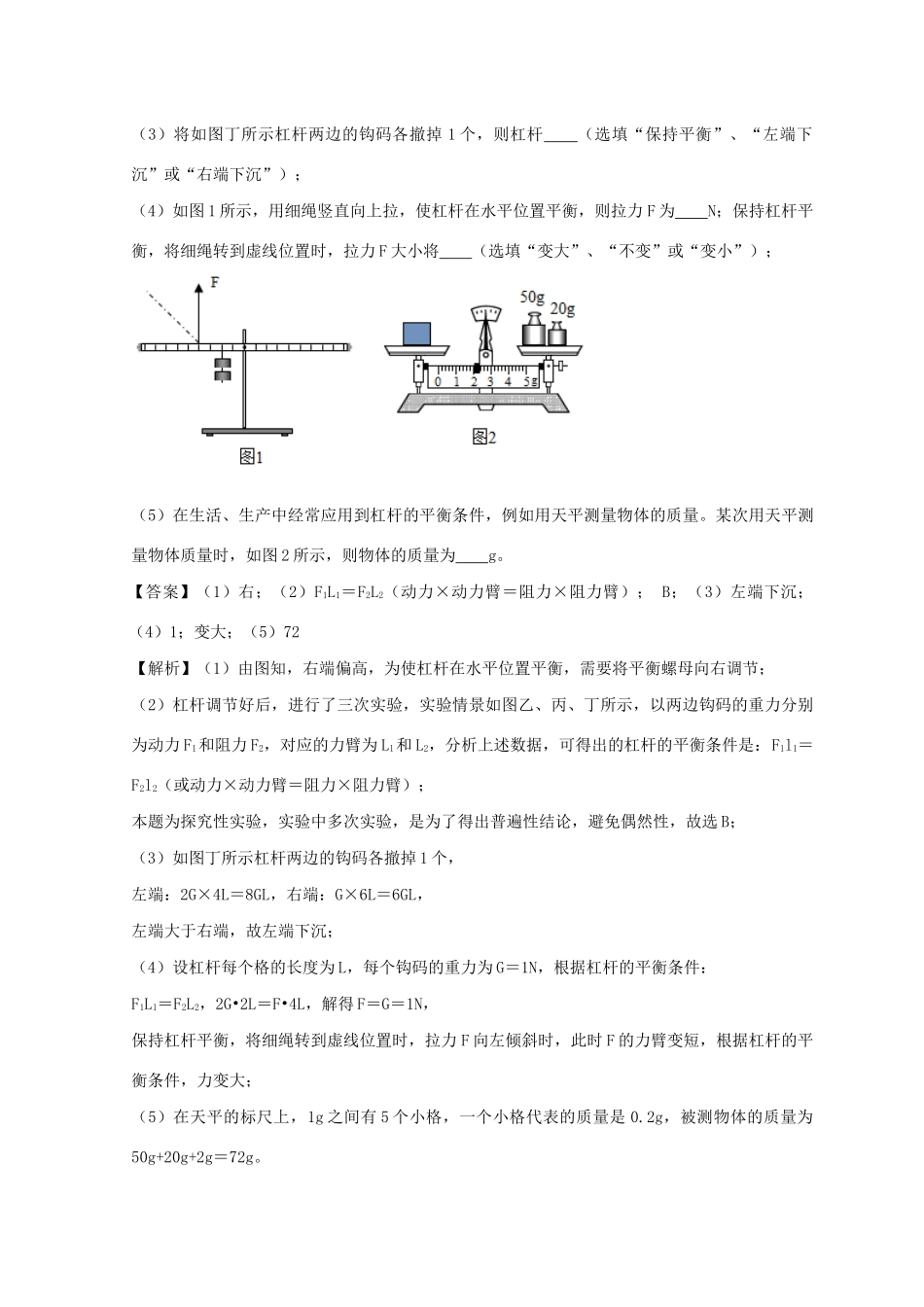

中考物理必考实验精解精练专题 实验16  探究杠杆平衡条件的实验试卷_第3页
3/17
实验16探究杠杆平衡条件的实验考点聚焦探究课题:探究杠杆平衡条件的实验实验装置实验方法控制变量法,实验法实验原理杠杆平衡探究过程1.把杠杆的中点支在铁架台上,调节杠杆两端的平衡螺母,使杠杆在水平位置平衡;2.将钩码分别挂在杠杆的两侧,改变钩码的位置或个数使杠杆在水平位置保持平衡,分别记录下此时动力F1、动力臂l1、阻力F2和阻力臂l2的数值,并将实验数据记录在表格中;3.把钩码挂在杠杆上,在支点的同侧用测力计竖直向上拉杠杆,重复实验记录数据,需多次改变杠杆所受作用力大小,方向和作用点;4.整理实验器材记录表格动力F1(N)动力臂l1(cm)动力×动力臂(N•M)阻力F2(N)阻力臂l2(cm)阻力×阻力臂(N•m)步骤1步骤2步骤3实验结论当杠杆平衡时,动力×动力臂=阻力×阻力臂,即F1L1=F2L2满分归纳——考点方向器材作用1.钩码的作用?通过钩码的个数测出动力和阻力大小注意事项1.实验前杠杆的调节:左高右调,右高左调。平衡后实验过程中不能在调节平衡螺母。2.将杠杆调成水平位置平衡的目的是:便于直接读取力臂的长度。3.选择杠杆中点作为支点的好处:消除杠杆自身重力对实验的影响。4.将砝码换成测力计的缺点是:测力计本身有重量,对实验有一定的影响,同时测力计示数不稳定,不变操作。5.如上面丙图中,弹簧测力计由竖直向上拉变成斜着拉,的示数作怎样变化:示数变大,理由是:动力臂变小。6.多次实验的目的是:避免实验的偶然性,是结论具有普遍规律。经典例题1.(2019•百色)在探究“杠杆平衡的条件”实验中,所用的实验器材有:杠杆(每小格均等长)、铁架台、刻度尺、细线和若干个重为1N的钩码。(1)为了便于测量力臂要将如图甲所示杠杆调节在水平位置平衡,应将平衡螺母适当往(选填“左”或“右”)调;(2)杠杆调节好后,进行了三次实验,实验情景如图乙、丙、丁所示,以两边钩码的重力分别为动力F1和阻力F2,对应的力臂为L1和L2,由此可得杠杆的平衡条件为:。实验中进行多次实验的目的是(选填“A”或“B”):A.取平均值减少误差B.使实验结论具有普遍性(3)将如图丁所示杠杆两边的钩码各撤掉1个,则杠杆(选填“保持平衡”、“左端下沉”或“右端下沉”);(4)如图1所示,用细绳竖直向上拉,使杠杆在水平位置平衡,则拉力F为N;保持杠杆平衡,将细绳转到虚线位置时,拉力F大小将(选填“变大”、“不变”或“变小”);(5)在生活、生产中经常应用到杠杆的平衡条件,例如用天平测量物体的质量。某次用天平测量物体质量时,如图2所示,则物体的质量为g。【答案】(1)右;(2)F1L1=F2L2(动力×动力臂=阻力×阻力臂);B;(3)左端下沉;(4)1;变大;(5)72【解析】(1)由图知,右端偏高,为使杠杆在水平位置平衡,需要将平衡螺母向右调节;(2)杠杆调节好后,进行了三次实验,实验情景如图乙、丙、丁所示,以两边钩码的重力分别为动力F1和阻力F2,对应的力臂为L1和L2,分析上述数据,可得出的杠杆的平衡条件是:F1l1=F2l2(或动力×动力臂=阻力×阻力臂);本题为探究性实验,实验中多次实验,是为了得出普遍性结论,避免偶然性,故选B;(3)如图丁所示杠杆两边的钩码各撤掉1个,左端:2G×4L=8GL,右端:G×6L=6GL,左端大于右端,故左端下沉;(4)设杠杆每个格的长度为L,每个钩码的重力为G=1N,根据杠杆的平衡条件:F1L1=F2L2,2G•2L=F•4L,解得F=G=1N,保持杠杆平衡,将细绳转到虚线位置时,拉力F向左倾斜时,此时F的力臂变短,根据杠杆的平衡条件,力变大;(5)在天平的标尺上,1g之间有5个小格,一个小格代表的质量是0.2g,被测物体的质量为50g+20g+2g=72g。【分析】(1)在调节杠杆平衡时,应将平衡螺母向较高的一端调节;(2)杠杆平衡条件:F1l1=F2l2;实验中需多次实验,得出平衡条件,使结论更普遍性;(3)根据杠杆平衡条件即可求出;若在杠杆左右两边钩码下同时撤掉一个相同的钩码,分别求出力和力臂的乘积,然后比较,杠杆沿乘积大的一端下沉;(4)根据杠杆的平衡条件计算出在B点挂的钩码个数或拉力的大小;当拉力F向左倾斜时,分析出力臂的变化结合杠杆的平衡条件判断力的变化;(5)使用天平测量...
