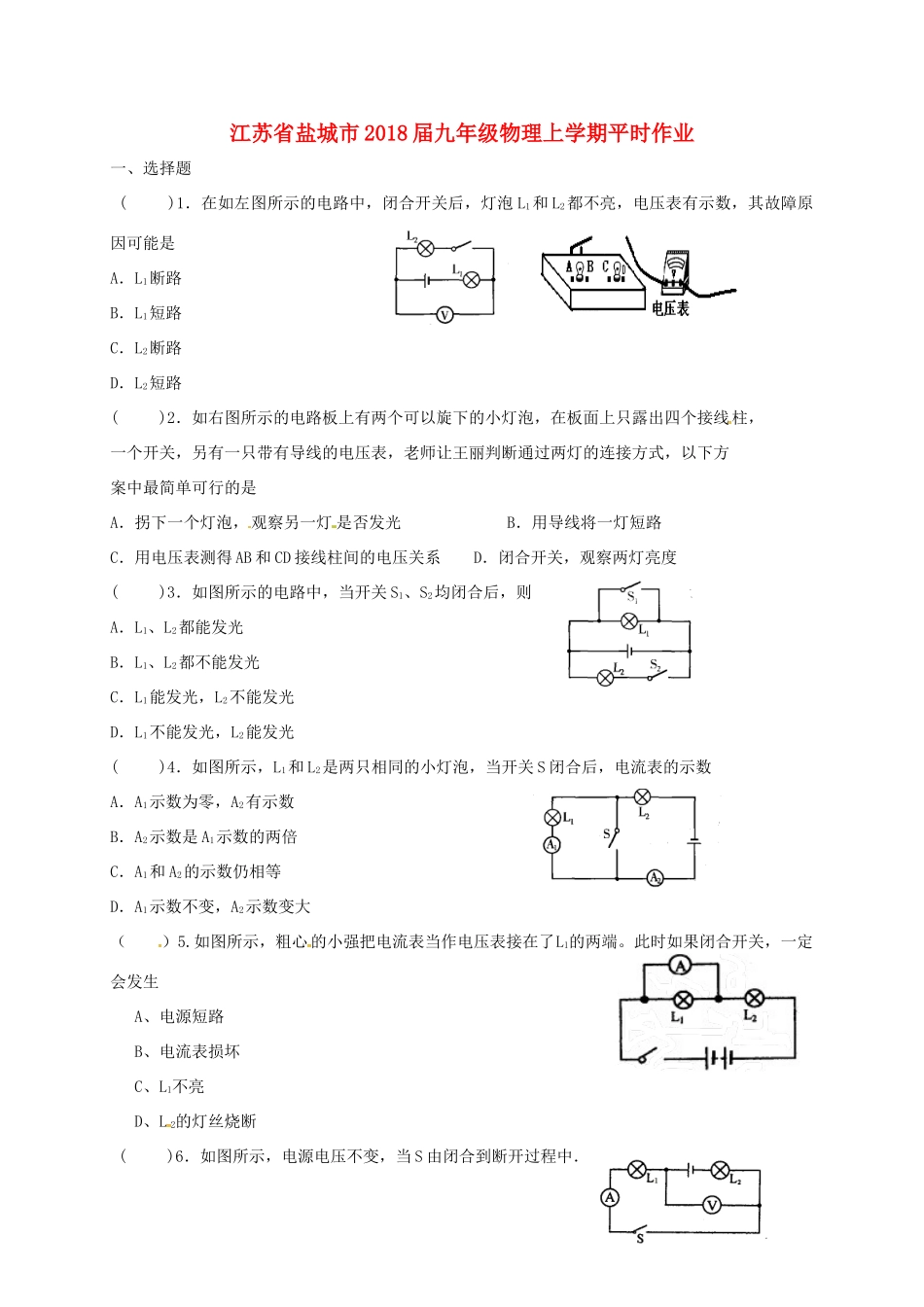

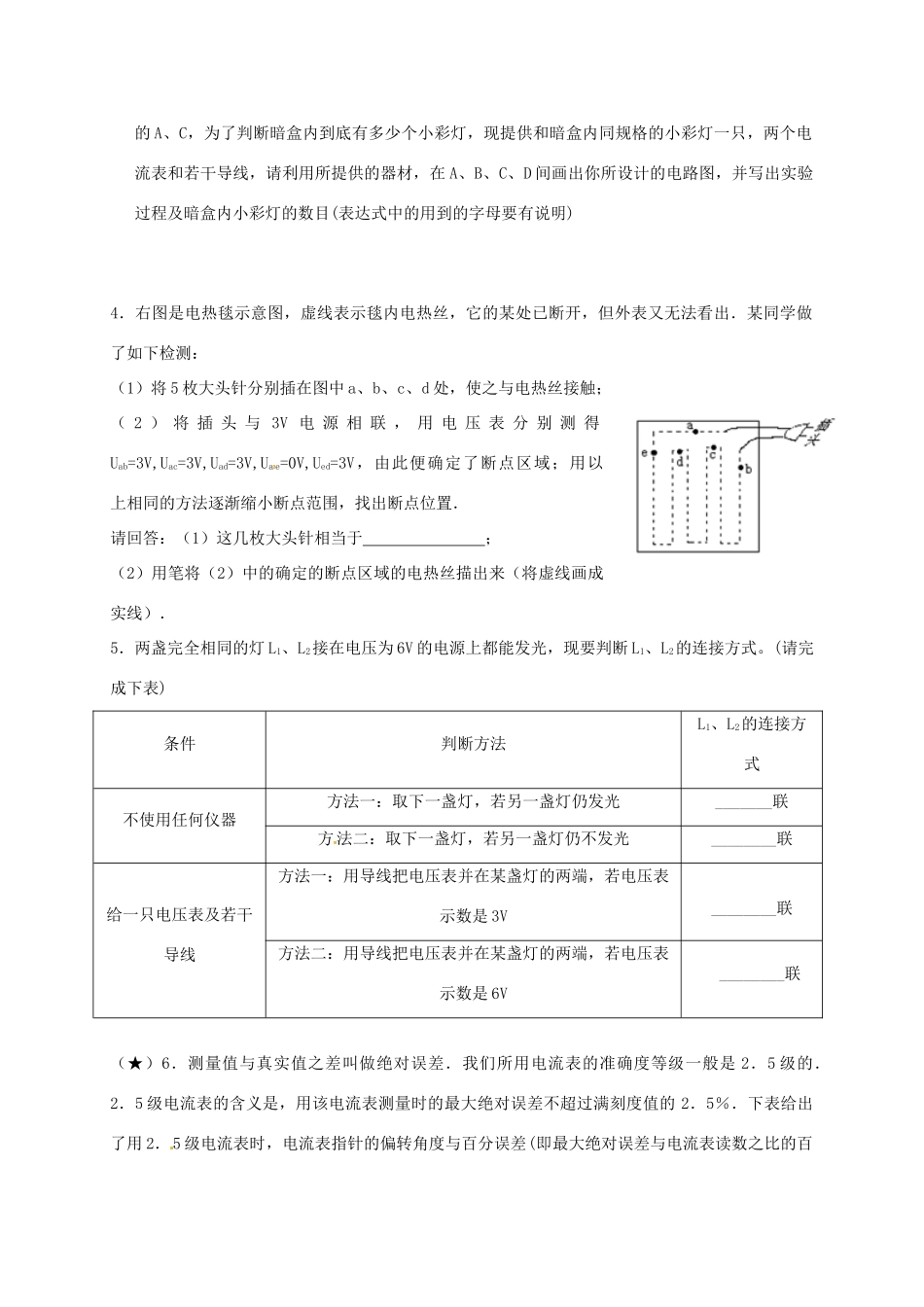

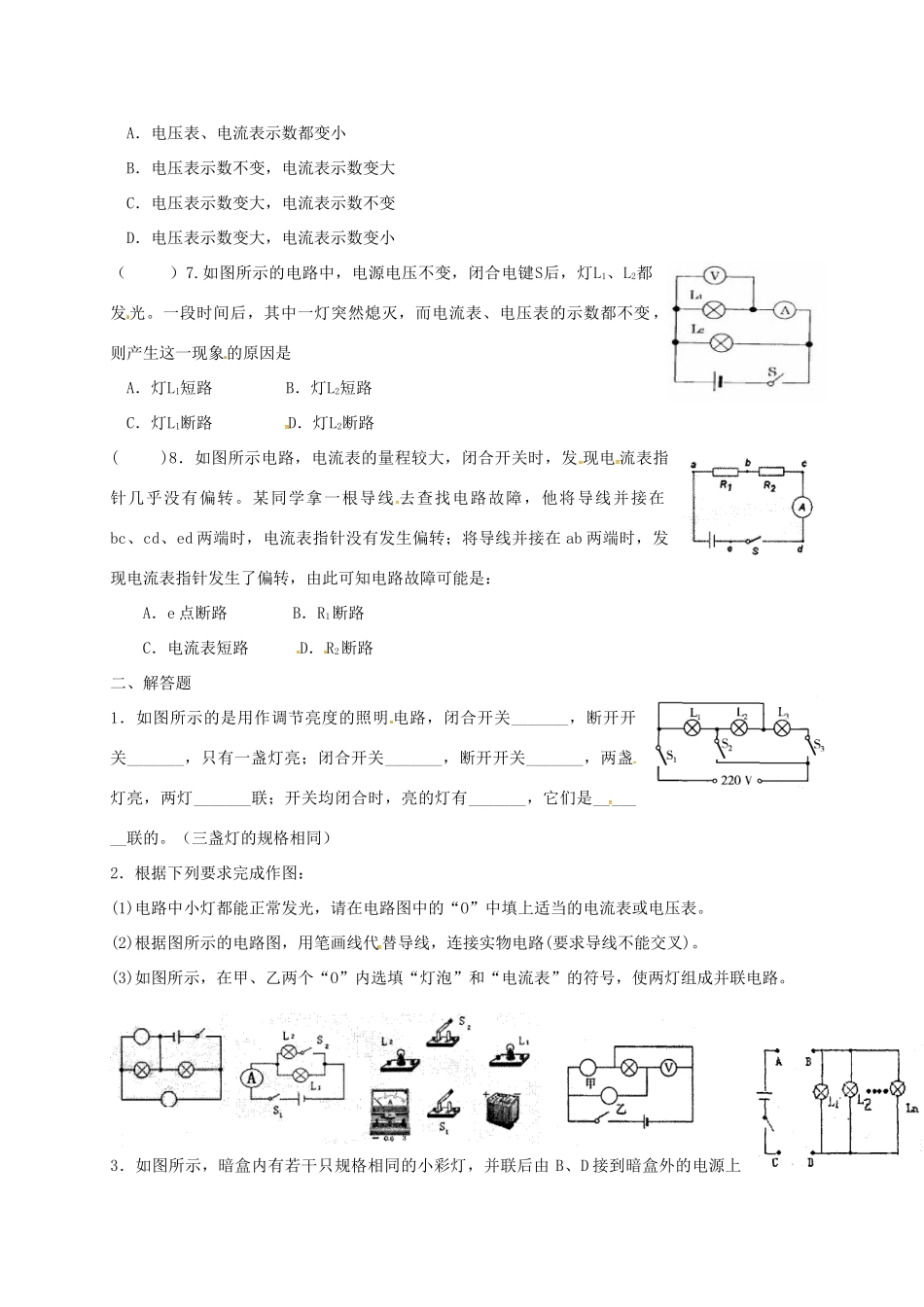

江苏省盐城市2018届九年级物理上学期平时作业一、选择题()1．在如左图所示的电路中，闭合开关后，灯泡L1和L2都不亮，电压表有示数，其故障原因可能是A．L1断路B．L1短路C．L2断路D．L2短路()2．如右图所示的电路板上有两个可以旋下的小灯泡，在板面上只露出四个接线柱，一个开关，另有一只带有导线的电压表，老师让王丽判断通过两灯的连接方式，以下方案中最简单可行的是A．拐下一个灯泡，观察另一灯是否发光B．用导线将一灯短路C．用电压表测得AB和CD接线柱间的电压关系D．闭合开关，观察两灯亮度()3．如图所示的电路中，当开关S1、S2均闭合后，则A．L1、L2都能发光B．L1、L2都不能发光C．L1能发光，L2不能发光D．L1不能发光，L2能发光()4．如图所示，L1和L2是两只相同的小灯泡，当开关S闭合后，电流表的示数A．A1示数为零，A2有示数B．A2示数是A1示数的两倍C．A1和A2的示数仍相等D．A1示数不变，A2示数变大（）5.如图所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定会发生A、电源短路B、电流表损坏C、L1不亮D、L2的灯丝烧断()6．如图所示，电源电压不变，当S由闭合到断开过程中．A．电压表、电流表示数都变小B．电压表示数不变，电流表示数变大C．电压表示数变大，电流表示数不变D．电压表示数变大，电流表示数变小（）7.如图所示的电路中，电源电压不变，闭合电键S后，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路()8．如图所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转。某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时，电流表指针没有发生偏转；将导线并接在ab两端时，发现电流表指针发生了偏转，由此可知电路故障可能是：A．e点断路B．R1断路C．电流表短路D．R2断路二、解答题1．如图所示的是用作调节亮度的照明电路，闭合开关_______，断开开关_______，只有一盏灯亮；闭合开关_______，断开开关_______，两盏灯亮，两灯_______联；开关均闭合时，亮的灯有_______，它们是_______联的。（三盏灯的规格相同）2．根据下列要求完成作图：(1)电路中小灯都能正常发光，请在电路图中的“O”中填上适当的电流表或电压表。(2)根据图所示的电路图，用笔画线代替导线，连接实物电路(要求导线不能交叉)。(3)如图所示，在甲、乙两个“O”内选填“灯泡”和“电流表”的符号，使两灯组成并联电路。3．如图所示，暗盒内有若干只规格相同的小彩灯，并联后由B、D接到暗盒外的电源上的A、C，为了判断暗盒内到底有多少个小彩灯，现提供和暗盒内同规格的小彩灯一只，两个电流表和若干导线，请利用所提供的器材，在A、B、C、D间画出你所设计的电路图，并写出实验过程及暗盒内小彩灯的数目(表达式中的用到的字母要有说明)4．右图是电热毯示意图，虚线表示毯内电热丝，它的某处已断开，但外表又无法看出．某同学做了如下检测：（1）将5枚大头针分别插在图中a、b、c、d处，使之与电热丝接触；（2）将插头与3V电源相联，用电压表分别测得Uab=3V,Uac=3V,Uad=3V,Uae=0V,Ued=3V，由此便确定了断点区域；用以上相同的方法逐渐缩小断点范围，找出断点位置．请回答：（1）这几枚大头针相当于；（2）用笔将（2）中的确定的断点区域的电热丝描出来（将虚线画成实线）．5．两盏完全相同的灯L1、L2接在电压为6V的电源上都能发光，现要判断L1、L2的连接方式。(请完成下表)条件判断方法L1、L2的连接方式不使用任何仪器方法一：取下一盏灯，若另一盏灯仍发光_______联方法二：取下一盏灯，若另一盏灯仍不发光________联给一只电压表及若干导线方法一：用导线把电压表并在某盏灯的两端，若电压表示数是3V________联方法二：用导线把电压表并在某盏灯的两端，若电压表示数是6V________联（★）6．测量值与真实值之差叫做绝对误差．我们所用电流表的准确度等级一般是2．5级的．2．5级电流表的含义是，用该电流表测量时的最大绝对误差不超过满刻度值的2．5％．下表给出了用2．5级电流表时，电流表指针的偏转角度与百分误差(即最大绝对误差...
