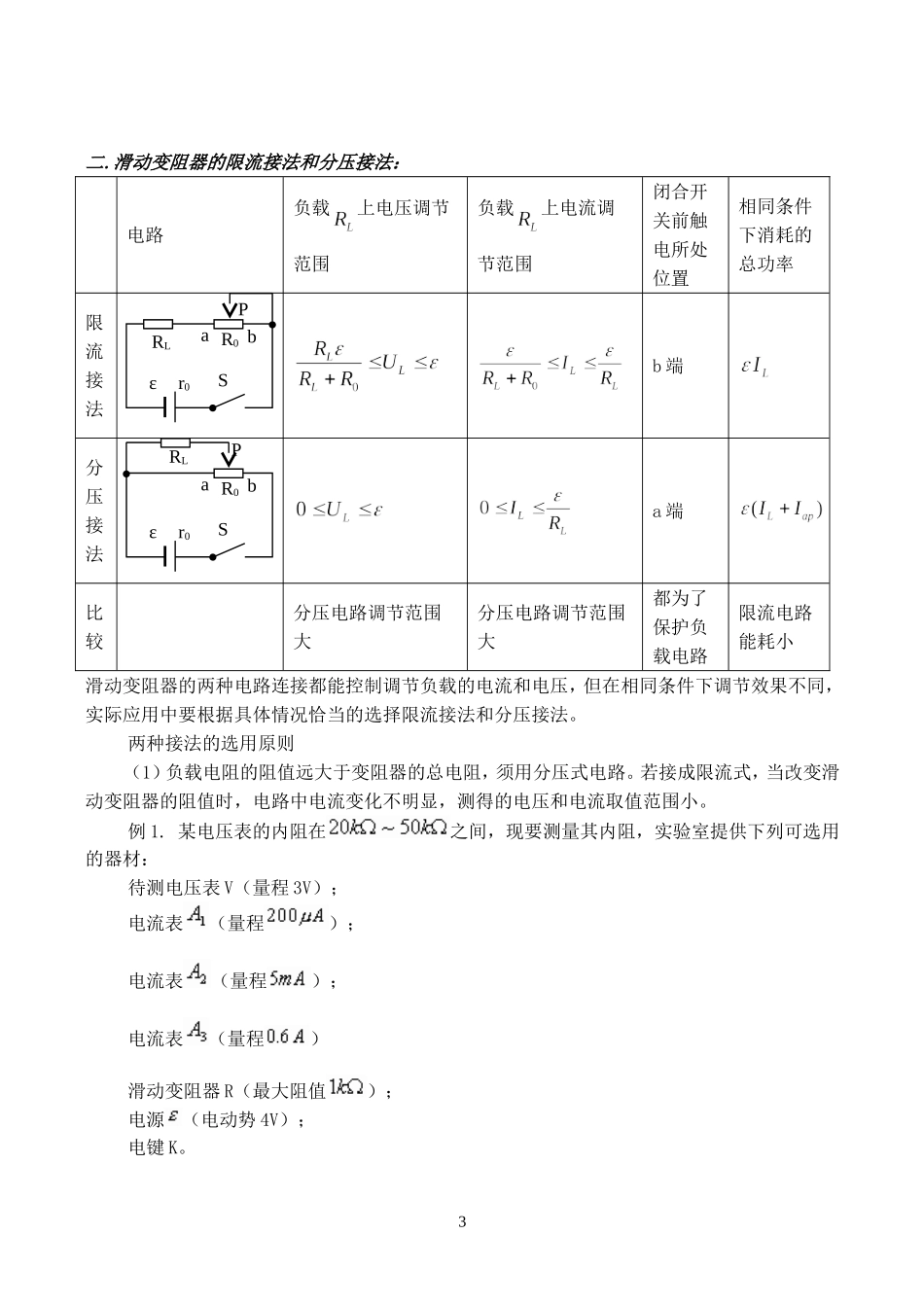

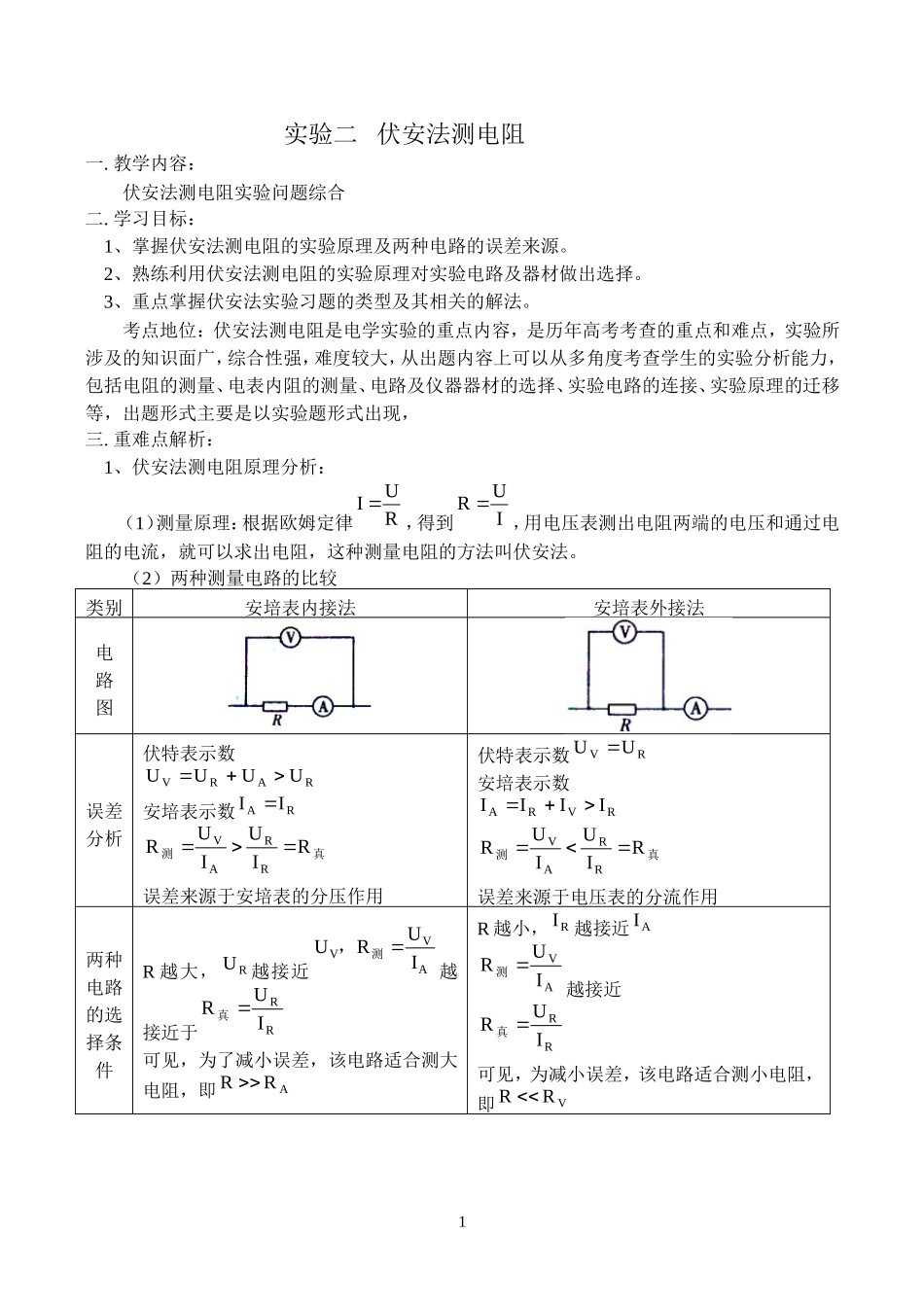

实验二伏安法测电阻一.教学内容：伏安法测电阻实验问题综合二.学习目标：1、掌握伏安法测电阻的实验原理及两种电路的误差来源。2、熟练利用伏安法测电阻的实验原理对实验电路及器材做出选择。3、重点掌握伏安法实验习题的类型及其相关的解法。考点地位：伏安法测电阻是电学实验的重点内容，是历年高考考查的重点和难点，实验所涉及的知识面广，综合性强，难度较大，从出题内容上可以从多角度考查学生的实验分析能力，包括电阻的测量、电表内阻的测量、电路及仪器器材的选择、实验电路的连接、实验原理的迁移等，出题形式主要是以实验题形式出现，三.重难点解析：1、伏安法测电阻原理分析：（1）测量原理：根据欧姆定律RUI，得到IUR，用电压表测出电阻两端的电压和通过电阻的电流，就可以求出电阻，这种测量电阻的方法叫伏安法。（2）两种测量电路的比较类别安培表内接法安培表外接法电路图误差分析伏特表示数RARVUUUU安培表示数RAII真测RIUIURRRAV误差来源于安培表的分压作用伏特表示数RVUU安培表示数真测RIUIURIIIIRRAVRVRA误差来源于电压表的分流作用两种电路的选择条件R越大，RU越接近AVVIUR，U测越接近于RRIUR真可见，为了减小误差，该电路适合测大电阻，即ARRR越小，RI越接近AIAVIUR测越接近RRIUR真可见，为减小误差，该电路适合测小电阻，即VRR1电流表和电压表的内接和外接法的选择原则：,RRAV时当RR该值为临界值;大电阻，内接法;小电阻，外接法;内外接法均可;2.临界值法已知待测电阻、电压表和电流表内阻的大约值,RRAV时当RR,RRAV时当RR2.试触法选择内、外接法：具体方法是，在如图所示的电路中，改变电表的连接方式，拿电压表的一个接线柱分别接触M、N两点，观察电压表和电流表的示数变化，如果电流表变化明显，说明电压表内阻对电路影响较大，应采用内接法；如果电压表变化明显，说明电流表内阻对电路影响较大，应采用外接法。题型1、伏安法实验原理问题：用伏安法测电阻，当被测电阻的阻值不能估计时，可采用试接的办法，如图所示。让电压表一端先后接到b点和c点，观察两个电表的示数，若电流表的示数有显著变化，则待测电阻的阻值跟________表的内阻可以比拟。电压表的两端应接在a、________两点；若电压表的示数有显著变化，则待测电阻的阻值跟_________表的内阻可比拟，电压表应接在a、________两点。答案：电压c电流b2二.滑动变阻器的限流接法和分压接法：电路负载上电压调节范围负载上电流调节范围闭合开关前触电所处位置相同条件下消耗的总功率限流接法b端分压接法a端比较分压电路调节范围大分压电路调节范围大都为了保护负载电路限流电路能耗小滑动变阻器的两种电路连接都能控制调节负载的电流和电压，但在相同条件下调节效果不同，实际应用中要根据具体情况恰当的选择限流接法和分压接法。两种接法的选用原则（1）负载电阻的阻值远大于变阻器的总电阻，须用分压式电路。若接成限流式，当改变滑动变阻器的阻值时，电路中电流变化不明显，测得的电压和电流取值范围小。例1.某电压表的内阻在之间，现要测量其内阻，实验室提供下列可选用的器材：待测电压表V（量程3V）；电流表（量程）；电流表（量程）；电流表（量程）滑动变阻器R（最大阻值）；电源（电动势4V）；电键K。RLR0Sabεr0PRLR0Sabεr0P3（1）所提供的电流表中，应选用____________。（2）为了尽量减小误差，要求测多组数据。试画出符合要求的实验电路图。（97年高考）分析：将电流表、电压表串联，只要读出两表读数，即可用公式求得电压表的内阻。通过电压表的最大电流值故电流表应选。由于变阻器的阻值远小于电压表的内阻，且要求测多组数据，故变阻器用分压式连接，如图3所示。图3（2）要求负载上电压或电流变化范围较大，或者需要从零开始连接可调，须用分压式接法。例2.已知某电阻丝的电阻约为，现有下列器材供测量该电阻丝的电阻时使用；A.量程为，内阻是的电流表。B.量程为3V，内阻是的电压表。C.阻值是，额定电流为2A的滑动变阻器。D.蓄电池（6V）。E.开关一个，导线若干。要求：画出用伏安法测上述电阻丝的电阻的电路图，测量数据要尽...
