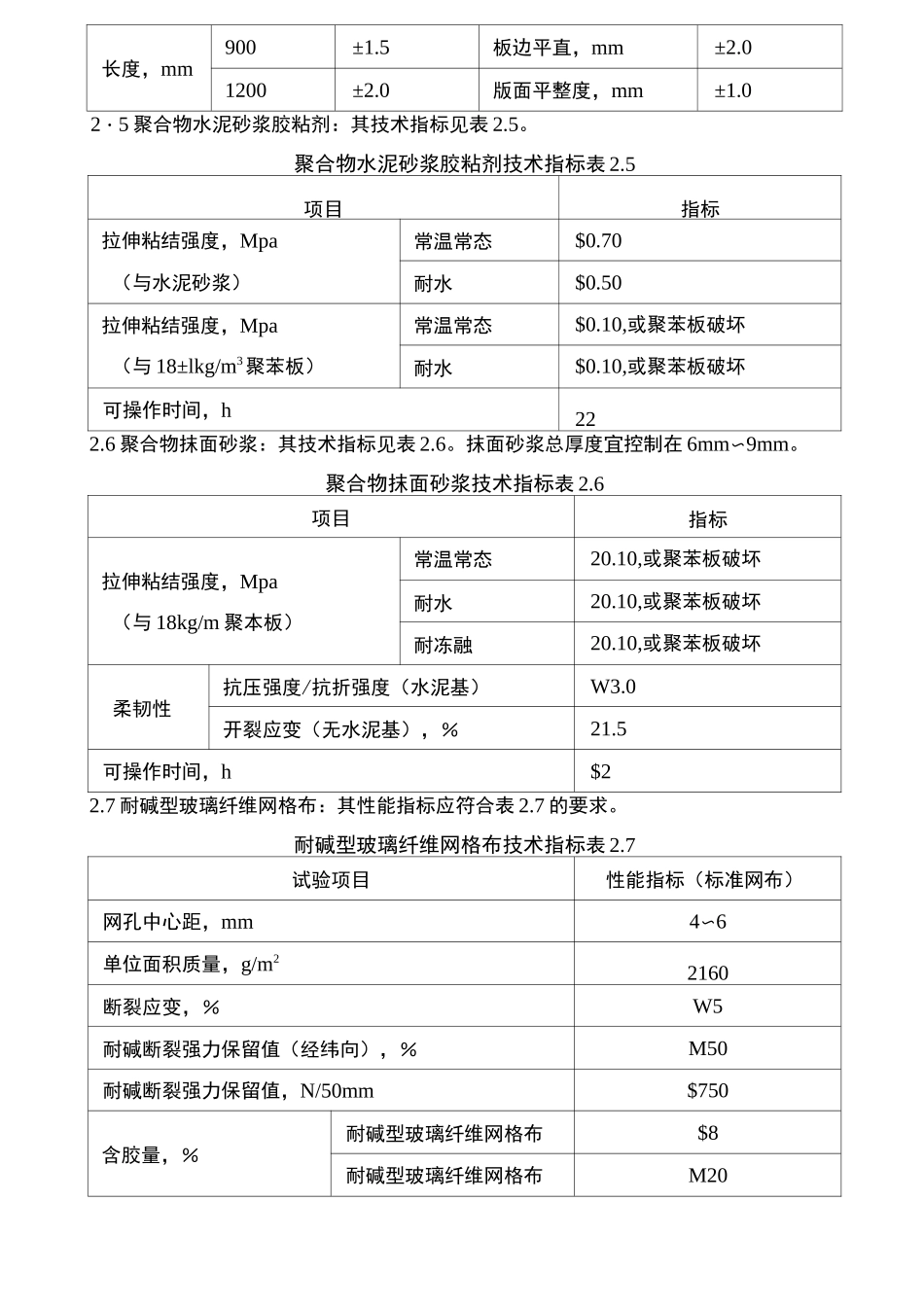

辅有表1聚苯镀锌钢幺幺网聚合物砂浆做法构造示墙体①混凝土墙，各种砌体墙外饰面饰面砖1、基本构造1.1适用于聚苯板薄抹灰外墙外保温系统在各类民用建筑的新建和改造工程中的施工和验收。基层墙体可以是混凝土墙和各种砌体墙。2、技术指标2.1水泥：强度等级42.5普通硅酸盐水泥，应符合GB175-1999《硅酸盐水泥、普通硅酸盐水泥》的规定。2.2中砂：应符合JGJ52-92《普通混凝土用砂质量标准及检验方法》的规定,筛除大于2.5mm颗粒，含泥量少于3%。2.3聚苯板钢丝网聚合物砂浆外保温系统（不包括粘结层）：其技术指标应符合表2.3要求。外保温系统（不包括粘结层）技术指标表2.3项目指标系统热阻，•k/w符合建筑节能规定指标面层防护层⑥聚合物抹面砂浆©©⑥⑥④③©透水性(24h),mlW3水蒸气湿流密度，g/n?・h,（包括外饰面，不含瓷砖）21.00抗冲击强度，J标准做法3无裂缝加强做法10无裂缝24h吸水量笃g/m2（不含饰面层）W1000冻融（25次）表面应无破损、裂纹、剥落现象※如吸水量W500g/nf,可不做冻融试验2.4聚苯乙烯泡沫塑料板：其性能指标除应符合表2.4.1,表2.4.2的要求外，还应符合GB/T10801.1-2002绝热用模塑聚苯乙烯泡沫塑料第【I类（阻燃型）的其他要求。膨胀聚苯板上墙前应在自然条件下陈化42d或在60°C蒸汽中陈化5d。聚苯乙烯泡沫塑料板技术指标表2.4.1项目指标项目指标表观密度，kg/m5$22水蒸汽透湿系数，ng/Pa.m.sW4.5项目指标项目指标压缩强度，MPaM0.1尺寸稳定性，％W0.2抗压强度，MPaM0.1吸水率，%（v/v）W4断裂弯曲负荷，N$25氧指数，％M30弯曲变形，mm$20导热系数，w/m.kW0.041聚苯乙烯泡沫塑料板的允许偏差表2.4.2项目允许偏差项目允许偏差厚度，mm不大于50±1.5觅哎,mm±1.5大于50土2.0对角线差，mm±3.0长度，mm900±1.5板边平直，mm±2.01200±2.0版面平整度，mm±1.02・5聚合物水泥砂浆胶粘剂：其技术指标见表2.5。聚合物水泥砂浆胶粘剂技术指标表2.5项目指标拉伸粘结强度，Mpa常温常态$0.70（与水泥砂浆）耐水$0.50拉伸粘结强度，Mpa常温常态$0.10,或聚苯板破坏（与18±lkg/m3聚苯板）耐水$0.10,或聚苯板破坏可操作时间，h222.6聚合物抹面砂浆：其技术指标见表2.6。抹面砂浆总厚度宜控制在6mm〜9mm。聚合物抹面砂浆技术指标表2.6项目指标拉伸粘结强度，Mpa（与18kg/m聚本板）常温常态20.10,或聚苯板破坏耐水20.10,或聚苯板破坏耐冻融20.10,或聚苯板破坏柔韧性抗压强度/抗折强度（水泥基）W3.0开裂应变（无水泥基），％21.5可操作时间，h$22.7耐碱型玻璃纤维网格布：其性能指标应符合表2.7的要求。耐碱型玻璃纤维网格布技术指标表2.7试验项目性能指标（标准网布）网孔中心距，mm4〜6单位面积质量，g/m22160断裂应变，％W5耐碱断裂强力保留值（经纬向），％M50耐碱断裂强力保留值，N/50mm$750含胶量，％耐碱型玻璃纤维网格布$8耐碱型玻璃纤维网格布M202.8镀锌钢丝网满足表2.8性能指标:镀锌钢丝网性能指标表2.8项目单位指标工艺—热镀锌电焊网丝径mm1网孔大小mm12.5X12.5焊点抗拉力N>65镀锌层重量g/m1221222.8胺（PA6或PA6.6）、聚乙烯（PE）或聚本烯（PP）等材料制成，不得使用回收的再生材料。外保温系统与基层墙体的联结可以是粘结，也可以是粘结和机械锚固相结合。在以下情况时应当使用机械锚固件：1）基层墙体表面状况不易保证粘结强度；2）施工条件不适合粘结；3）设计要求釆用机械锚固件或增设机械锚固件作辅助粘结手段。锚固件技术性能指标应符合表2.9的要求：有效锚固深度和螺钉长度根据基层墙体材料和设计要求并参照生产厂使用说明确定。锚固承载力应大于设计承载力。机械锚固件的主要技术性能指标表2.9序号试验项目技术指标1单个锚栓最大拉力承载力（己考虑安全系数）C25以上的混凝土中，20.60KN2单个锚栓对系统传热增加值，w/kW0.0042.10其他材料《本烯酸酯建筑密封膏》的有关要求外，尚应与本系统有关产品进行相容试验。3施工准备1发泡聚乙烯圆棒或条：用于填塞伸缩缝，作密封膏的背衬材料，其直径按缝宽的1.3背选用。2建筑密封膏：应采用聚氨酯、硅酮、本烯酸酯型建筑密封膏，其技术性能除应符合JC482《聚氨酯建筑密封膏》、GB16776《建筑用硅酮结果密封膏...
