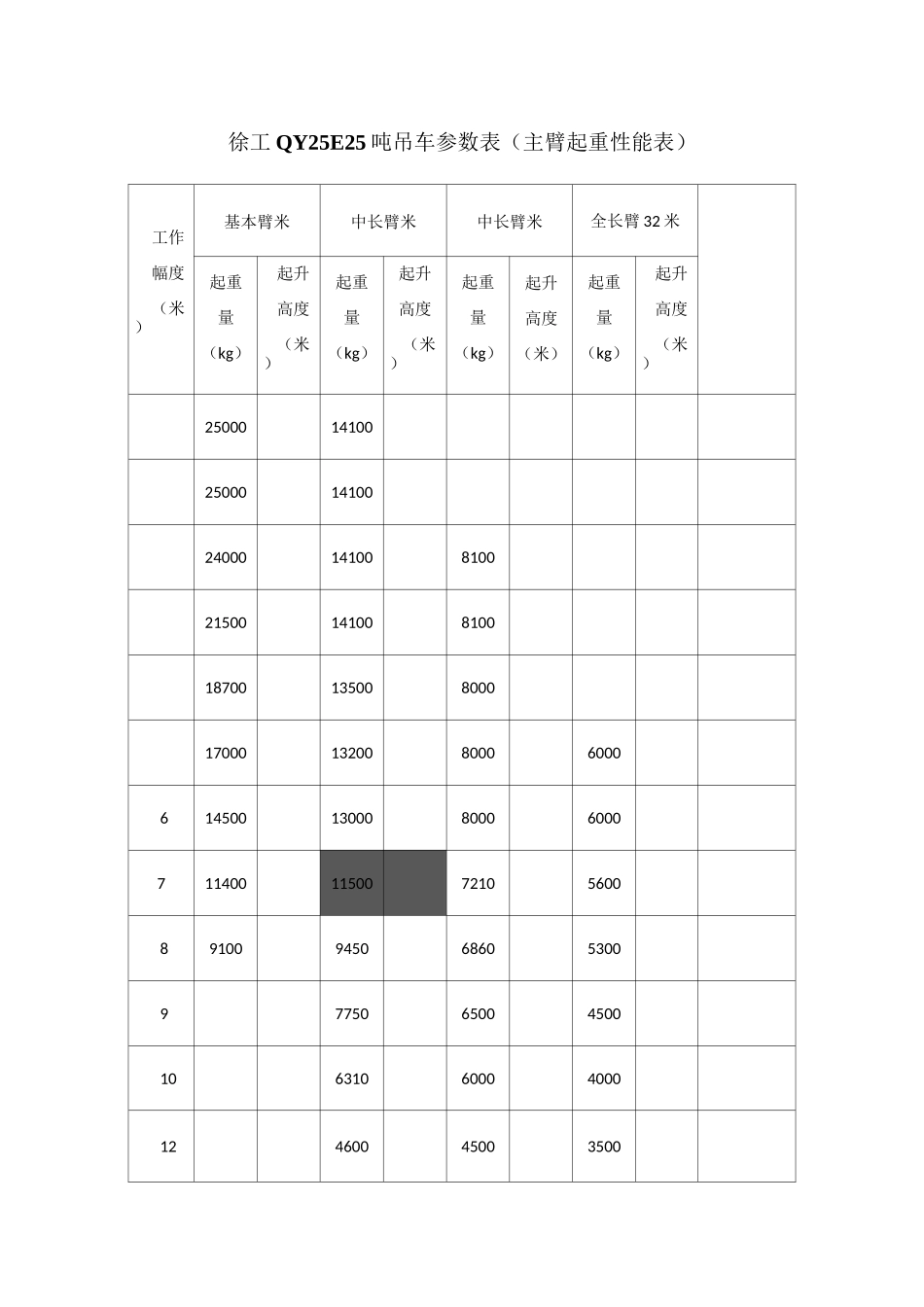

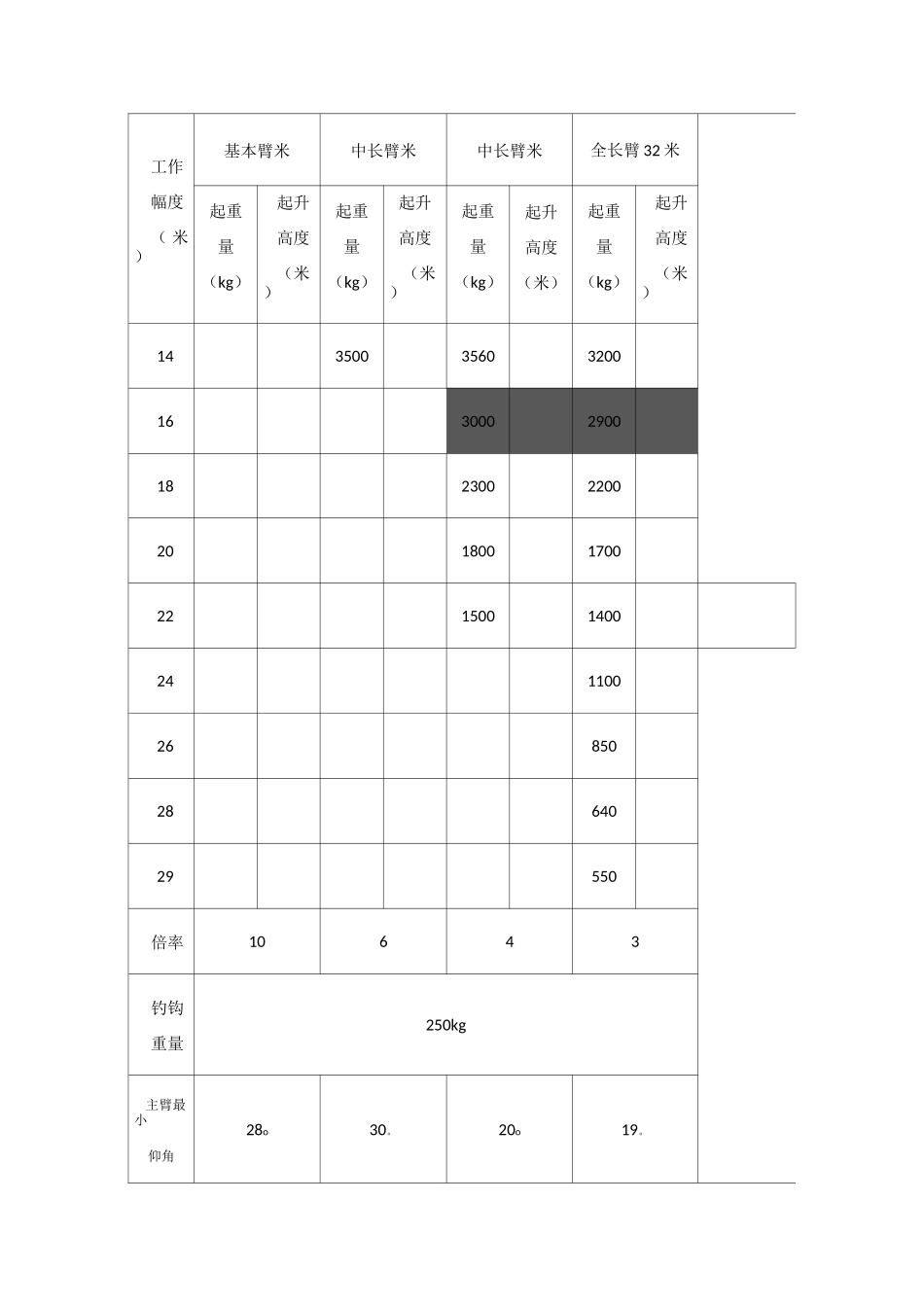

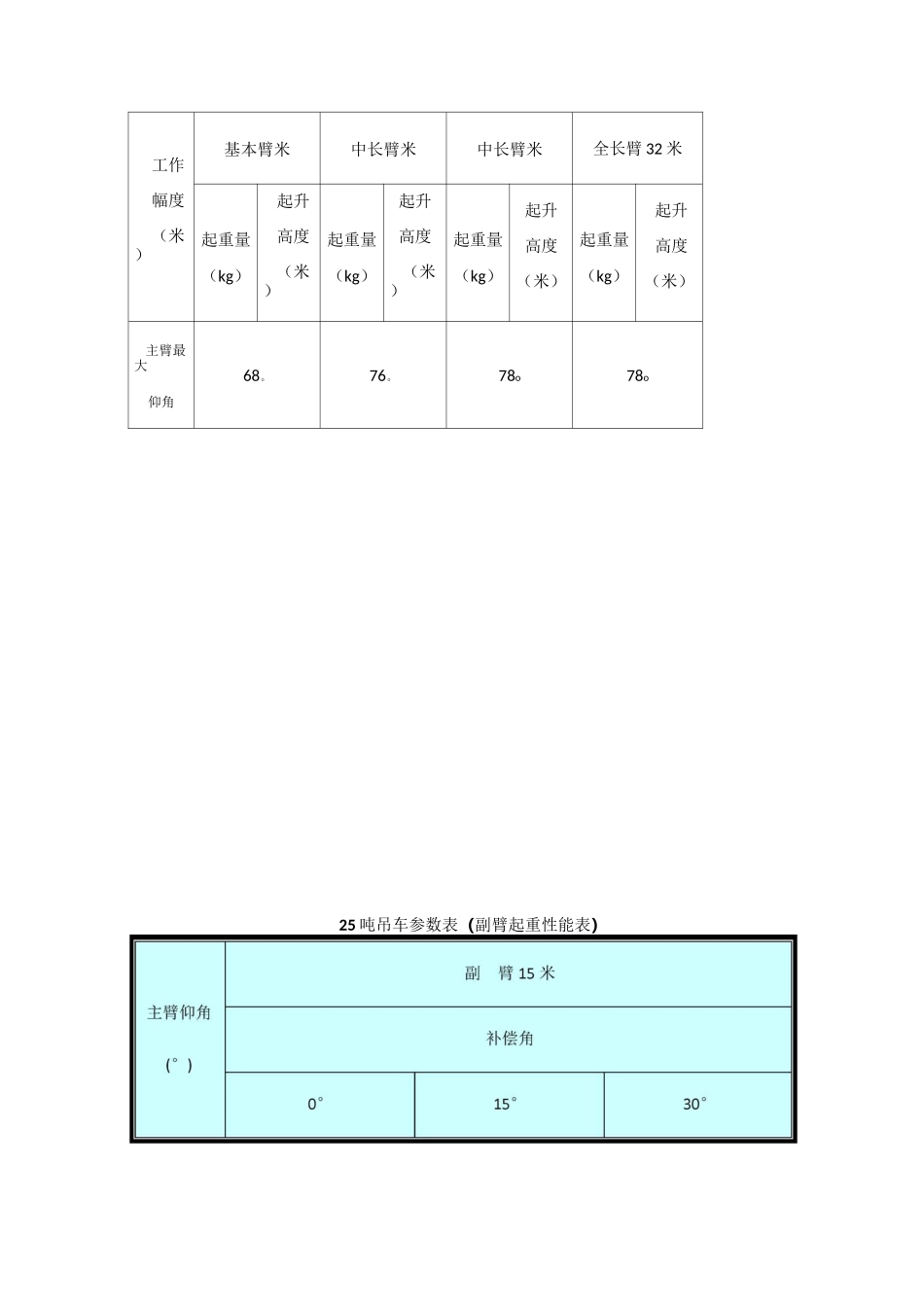

徐工QY25E25吨吊车参数表(主臂起重性能表)工作幅度(米)基本臂米中长臂米中长臂米全长臂32米起重量(kg)起升高度(米)起重量(kg)起升高度(米)起重量(kg)起升高度(米)起重量(kg)起升高度(米)25000141002500014100240001410081002150014100810018700135008000170001320080006000614500130008000600071140011500721056008910094506860530097750650045001063106000400012460045003500工作幅度(米)基本臂米中长臂米中长臂米全长臂32米起重量(kg)起升高度(米)起重量(kg)起升高度(米)起重量(kg)起升高度(米)起重量(kg)起升高度(米)143500356032001630002900182300220020180017002215001400241100268502864029550倍率10643钓钩重量250kg主臂最小仰角28o30。20o19。工作幅度(米)基本臂米中长臂米中长臂米全长臂32米起重量(kg)起升高度(米)起重量(kg)起升高度(米)起重量(kg)起升高度(米)起重量(kg)起升高度(米)主臂最大仰角68。76。78o78o25吨吊车参数表(副臂起重性能表)幅度(mm)起重量(kg)幅度(mm)起重量(kg)幅度(mm)起重量(kg)789000280011000250013000190075110002800130002400147001750721300027501500022001660017007014200265016200210017800160065175002150194001800208001500602050018002240016002380014005523200140025300130026500123050265001000280009002900090040315005003250040033300400从以上参数表得出:25吨吊车主臂仰角在65度时,加上副臂可吊重量()=吨,最大起吊高度是sin65°X(15+32)-2=40米。在组排构架柱及横梁施工中,吊车工作幅度一般在3〜10米之间,起吊重量在〜吨之间,起吊高度在〜米之间,完全满足组排和卸车工作需要。、工器具的选用吊索选用吊索与构件的夹角一般不应小于30度,通常采用45度〜60度,以减小吊索对构件产生的水平压力。卸车和组排时使用钢丝绳:构架柱2根钢丝绳,,按45度考虑直径为24mm。吊装构架柱时使用2根钢丝绳,直径为28mm.吊装横梁时使用2根钢丝绳,直径15mm。钢丝绳的允许拉力计算:Fg=aXFgFk式中:Fg----钢丝绳的允许拉力(kN);Fg——钢丝绳的钢丝破断拉力总和(kN);a——换算系数;k——钢丝绳的安全系数⑻钢丝绳的技术数据表:钢丝绳直径(mm)钢丝绳的破断拉力总和(kN)钢丝绳的允许拉力(kN)换算成重量(吨)旧钢丝绳取用系数最终允许拉力(吨)备注钢丝绳公称抗拉强度取155027024.0全新钢丝绳取值:26.0全新钢丝绳取值:28.0全新钢丝绳取值:吊索拉力计算:F=GFncosBF——一根吊索的拉力;G——构件重量;n-----选用的吊索数;B-----吊索与垂直线之间的夹角。如G=3吨,n=2,B=90—=30,求根吊索的拉力值F=GFncosB=3F2X=kN由上计算例子结合本工程最大吊装、构架柱横梁重量和上述钢丝绳的技术数据表,可知一根吊索的拉力值远小于钢丝绳的破断拉力值(kN)。吊重物用钢丝绳根数和直径选用表钢丝绳根数2根4根8根11八、力I'\//VViia—件5起吊构件的重量与水平面夹角与水平面夹角与水平面夹角(吨)604530604530604530t钢丝绳选用直径(毫米)2026282426102628242617.519.524注:本表采用6x37+1钢丝绳,钢丝极限强度为1550牛/毫米2,安全系数k=8根据上表计算成果,在满足要求的情况下,尽量减少钢丝绳型号及提高安全系数,本工程吊装用钢丝绳使用公称直径为15mm、、的钢丝绳进行吊装作业。吊装设备和工器具汇总表序号名称规格单位数量备注1轮胎式吊车8吨台12轮胎式吊车25吨台13缆风绳12mm根20长度50米4钢绳卡20个405钢丝套17mm根20长度为2米6钢丝套24mm根4长米7钢丝套28mm根4长米8U型环40mm(吊10吨)个49U型环40mm(吊5吨)个610手扳葫芦3吨个10/1011螺旋千斤顶5吨个212大锤16/18磅把2/213地锚桩铁桩根12长2米14梅花扳手M24/M22/M20把6/8/815活动板手M20把616扭矩板手把117白棕绳12mmM10018工具包5层布厚个219垫木150mmX150mm/200mmX200mmM33020大头楔个10021橇棍L-2米长根322滑车10t个2
