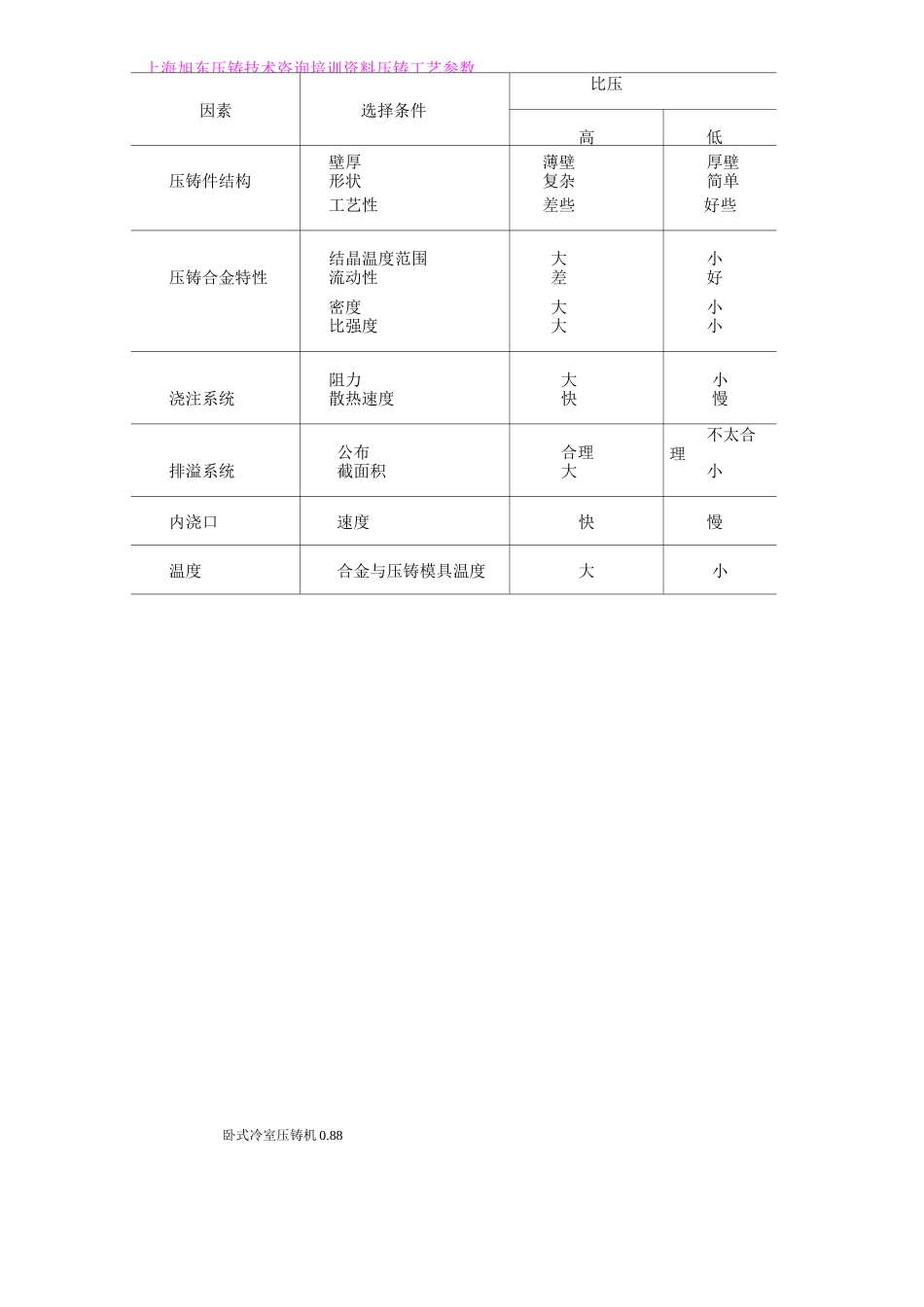

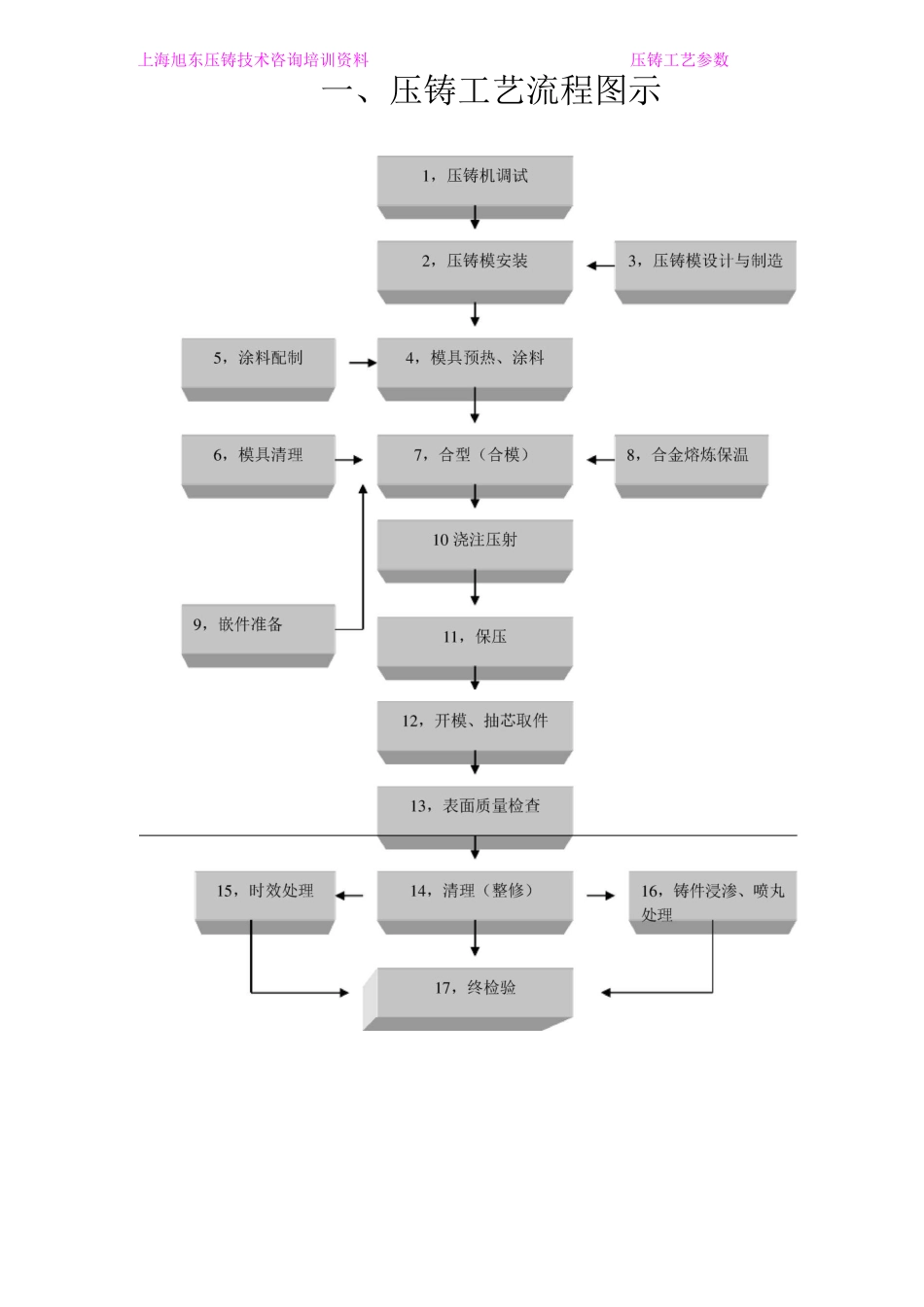

上海旭东压铸技术咨询培训资料一、压铸工艺参数压铸工艺流程图示二、压射压力料压铸工艺参数注：tl金属液在压室中未承受压力的时间；P1为一级（慢速）t2金属液于压室中在压射冲头的作用下,通过内浇口充填型腔的时间；P2为二级（快速）t3充填刚刚结束时的舜间；P3为三级（增压）t4最终静压力；P4为补充压实铸件4PyPb=一刀d2式中：Pb比压（Mpa）;Py机器的压射力N）；（压射力=压射缸直径X蓄压器压射时间最小压力）d压室（冲头）直径（MM）•选择比压考虑的的主要因素上海旭东压铸技术咨询培训资料压铸工艺参数卧式冷室压铸机0.88因素选择条件比压高低壁厚薄壁厚壁压铸件结构形状复杂简单工艺性差些好些结晶温度范围大小压铸合金特性流动性差好密度大小比强度大小阻力大小浇注系统散热速度快慢公布合理不太合理排溢系统截面积大小内浇口速度快慢温度合金与压铸模具温度大小上海旭东压铸技术咨询培训资料压铸工艺参数卧式冷室压铸机0.88压铸合铸件壁厚V2.5MM铸件壁厚〉2,5〜6MM锌合金镁合金3〜85〜10上海旭东压铸技术咨询培训资料•压射速度压铸工艺参数浇注金属液量占压室容积百分数(％)压射速度(cm/s)W3030-4030-6020-30>6010-20•高压速度计算公式：VVh=X[l+(n—l)X0.1]1/4刀dzT上海旭东压铸技术咨询培训资料压铸工艺参数上海旭东压铸技术咨询培训资料压铸工艺参数mTh合金浇注温度（C）；△t温度控制公差（一般为25C）上海旭东压铸技术咨询培训资料压铸工艺参数水基涂膜润滑剂，咼温粘附剂、咼温成膜剂、乳化剂、极压添加齐U、防腐杀菌剂、分散合金温度种类壁厚至3MM壁厚大于3MM结构简单结构复杂结构简单结构复杂锡铅合金连续工作温度85-9590-10080-9085-100预热温度130-180150-200110-140120-150锌合金连续工作温度130-200190-220140-170150-200预热温度150-180200-230120-150150-180铝合金连续工作温度180-240250-280150-180180-200预热温度170-190220-240150-170170-190铝镁合金连续工作温度200-220260-280180-200200-240镁合金预热温度150-180200-230120-150150-180连续工作温度180-240250-280150-180180-220铜合金预热温度200-230230-250170-200200-230连续工作温度300-330330-350250-300300-350•压铸涂料1,改善环境污染2,除润滑、脱膜作用外可冷却压铸模，提高生产型腔和冲头率3,用喷枪喷涂4,便于自动化生产种类不要成分主要特点油基涂料动植物油，矿物油，合成油,油性改善剂，固体添加剂，1，烟雾大，污染环境2,润滑性好多用于冲头应用
