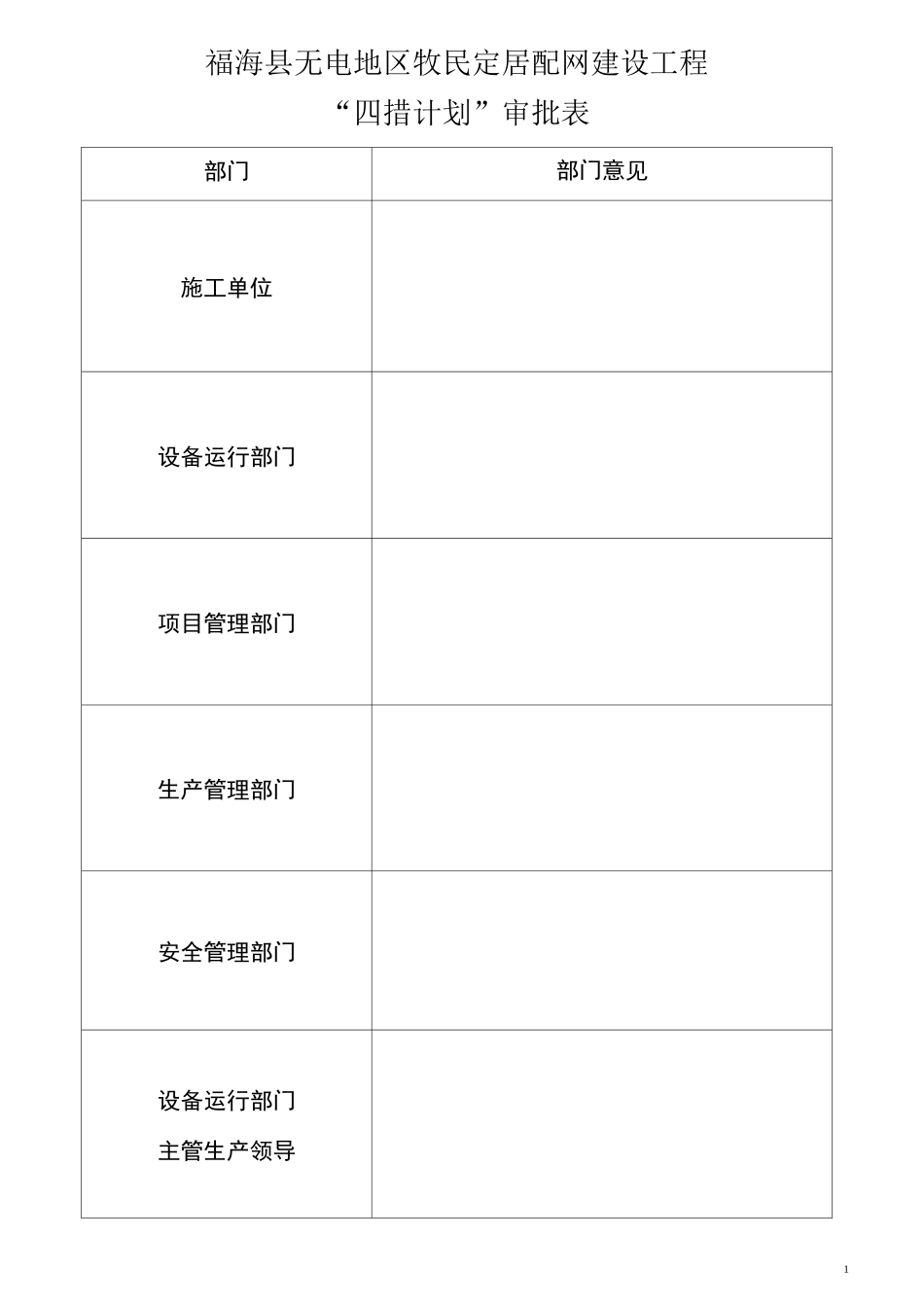

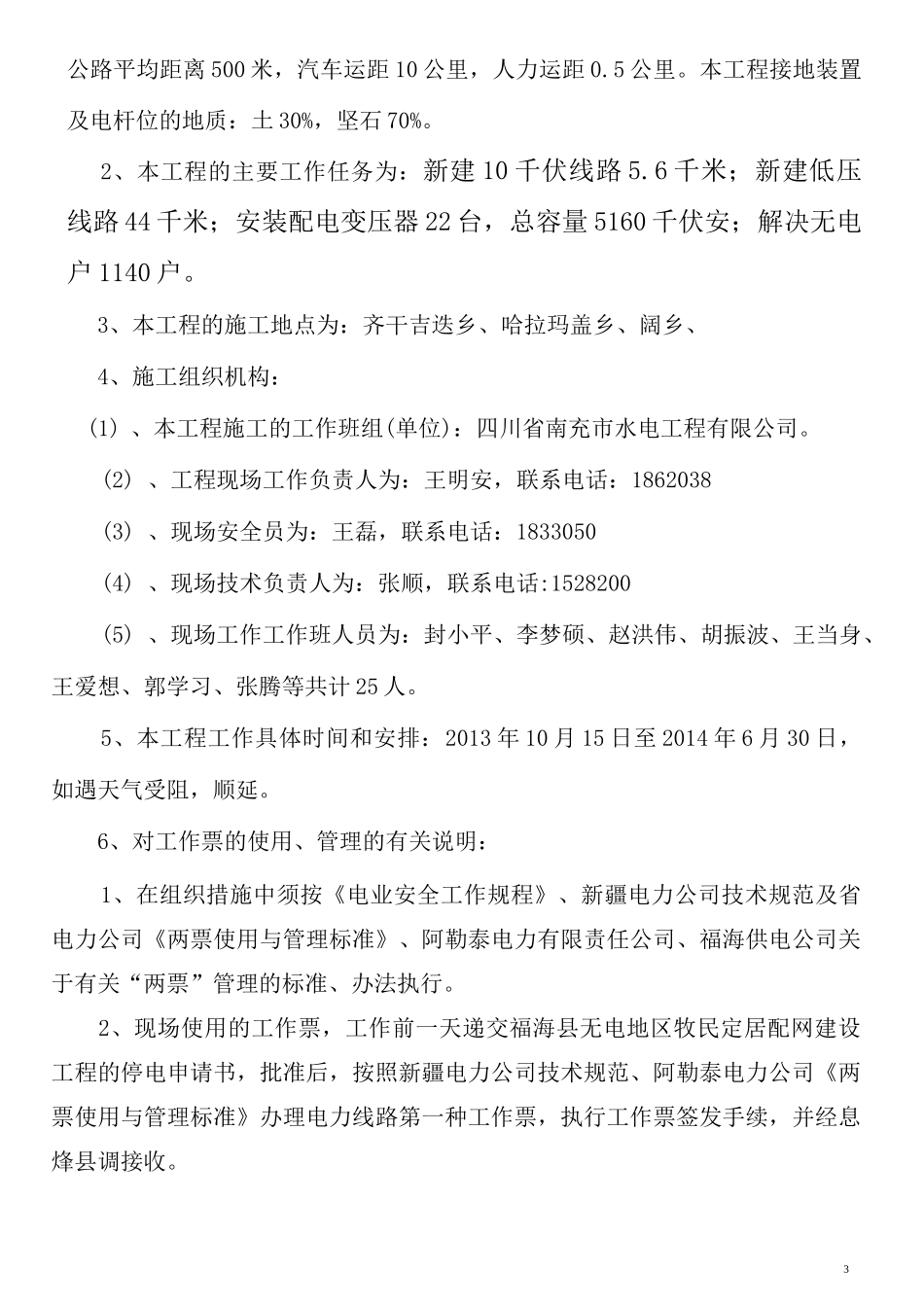

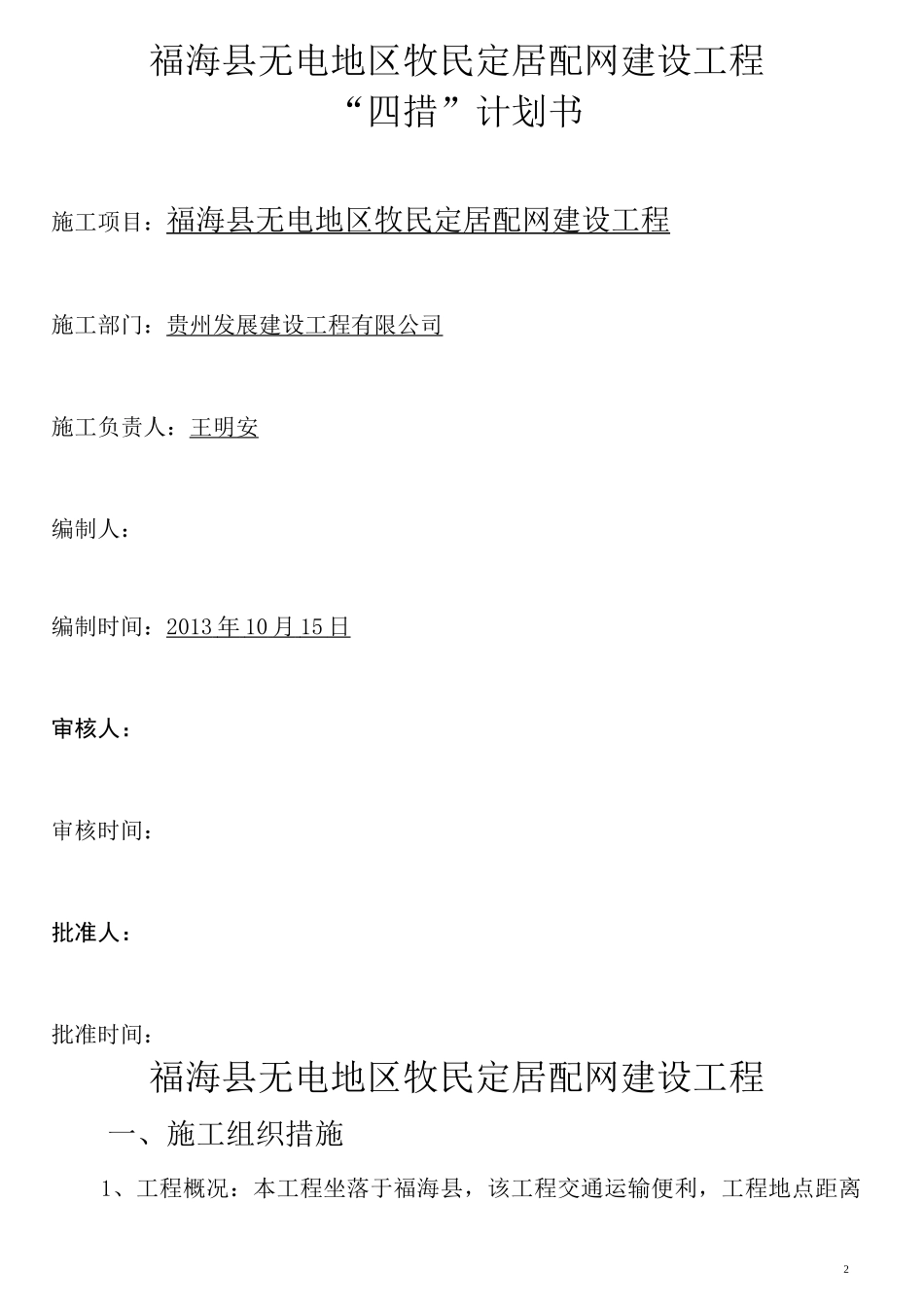

1福海县无电地区牧民定居配网建设工程“四措计划”审批表部门部门意见施工单位设备运行部门项目管理部门生产管理部门安全管理部门设备运行部门主管生产领导2福海县无电地区牧民定居配网建设工程“四措”计划书施工项目：福海县无电地区牧民定居配网建设工程施工部门：贵州发展建设工程有限公司施工负责人：王明安编制人：编制时间：2013年10月15日审核人：审核时间：批准人：批准时间：福海县无电地区牧民定居配网建设工程一、施工组织措施1、工程概况：本工程坐落于福海县，该工程交通运输便利，工程地点距离3公路平均距离500米，汽车运距10公里，人力运距0.5公里。本工程接地装置及电杆位的地质：土30%，坚石70%。2、本工程的主要工作任务为：新建10千伏线路5.6千米；新建低压线路44千米；安装配电变压器22台，总容量5160千伏安；解决无电户1140户。3、本工程的施工地点为：齐干吉迭乡、哈拉玛盖乡、阔乡、4、施工组织机构：(1)、本工程施工的工作班组(单位)：四川省南充市水电工程有限公司。(2)、工程现场工作负责人为：王明安，联系电话：1862038(3)、现场安全员为：王磊，联系电话：1833050(4)、现场技术负责人为：张顺，联系电话:1528200(5)、现场工作工作班人员为：封小平、李梦硕、赵洪伟、胡振波、王当身、王爱想、郭学习、张腾等共计25人。5、本工程工作具体时间和安排：2013年10月15日至2014年6月30日，如遇天气受阻，顺延。6、对工作票的使用、管理的有关说明：1、在组织措施中须按《电业安全工作规程》、新疆电力公司技术规范及省电力公司《两票使用与管理标准》、阿勒泰电力有限责任公司、福海供电公司关于有关“两票”管理的标准、办法执行。2、现场使用的工作票，工作前一天递交福海县无电地区牧民定居配网建设工程的停电申请书，批准后，按照新疆电力公司技术规范、阿勒泰电力公司《两票使用与管理标准》办理电力线路第一种工作票，执行工作票签发手续，并经息烽县调接收。4二、施工技术措施1、应设的遮栏及应挂标示牌：1）、在线路电杆上、变压器上分别悬挂“禁止合闸，线路有人工作”标示牌各一块。2、施工中应遵守的有关技术规范、规程及技术、工艺重点、难点和试验项目等。1）、施工过程中严格按照《电气装置安装工程35kV及以下架空电力线路施工及验收规范》、《配电线路设计规程》执行。3、施工中的技术及工艺重点：1）、电杆上电气设备的安装，应符合下列规定：（1）、安装应牢固可靠。（2）、电气连接应接触紧密，不同金属连接，应有过渡措施。（3）、瓷件表面光洁，无裂缝、破损等现象。2）、电杆立好后应正直，位置偏差应符合下列规定：a、直线杆的横向位移不应大于50mm。b、直线杆的倾斜，10kV及以下架空电力线路杆梢的位移不应大于杆梢直径的1/2。c、转角杆的横向位移不应大于50mm。d、转角杆应向外角预偏、紧线后不应向内角倾斜，向外角的倾斜，其杆梢位移不应大于杆梢直径。3）、电杆基础及埋设：a、15m电杆的埋深为2.3m,电杆基础坑深度的允许偏差应为+100mm、-550mm。b、基坑回填土应符合10kV及以下架空电力线路基坑每回填500mm应夯实一次。c、回填土后的电杆基坑宜设置防沉土层。土层上部面积不宜小于坑口面积;培土高度应超出地面300mm。4）、导线的架设应符合如下规定：a、10kV及以下架空电力线路在同一档距内，同一根导线上的接头，不应超过1个。导线接头位置与导线固定处的距离应大于0.5m。b、10kV及以下架空电力线路的导线紧好后，弧垂的误差不应超过设计弧垂的±5%。同档内各相导线弧垂宜一致。c、当采用并沟线夹连接引流线时，线夹数量不应少于2个。d、1〜10kV线路每相引流线、引下线与邻相的引流线、引下线或导线之间，安装后的净空距离不应小于300mme、线路的导线与拉线、电杆或构架之间安装后的净空距离，10kV时，不应小于200mmf、导线架设后，导线对地的距离10kV时，对居民区和公路不应小于7m，水平距离不应小于1.5m。5）、拉线安装应符合下列规定：a、安装后对地平面夹角与设计值的允许偏差，10kV及以下架空电力线路不应大于3°；b、承力拉线应与线路方向的中心线对正；分角拉线应与线路分角线方向对正；防风拉线应与线路方向垂直。C、...
