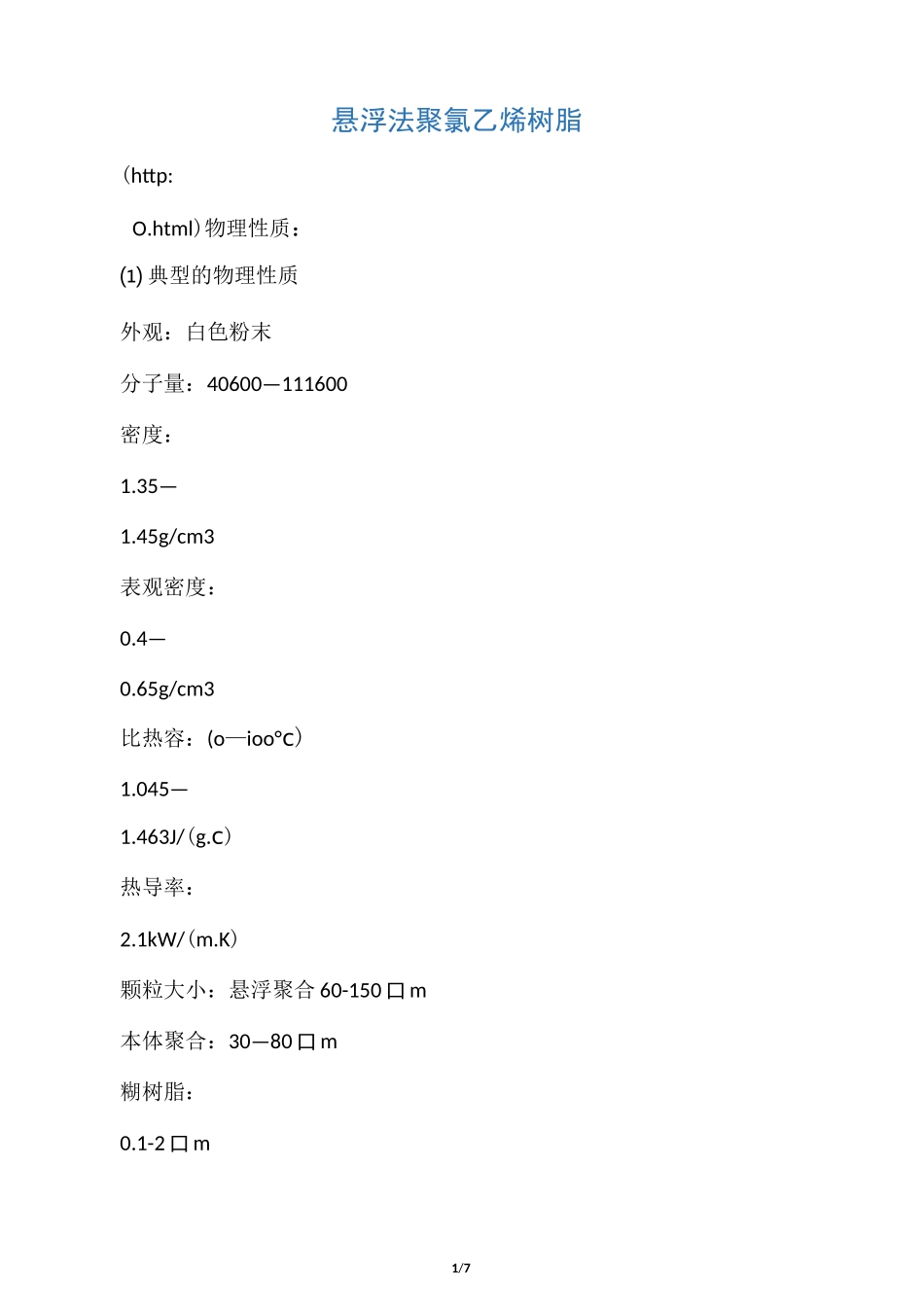

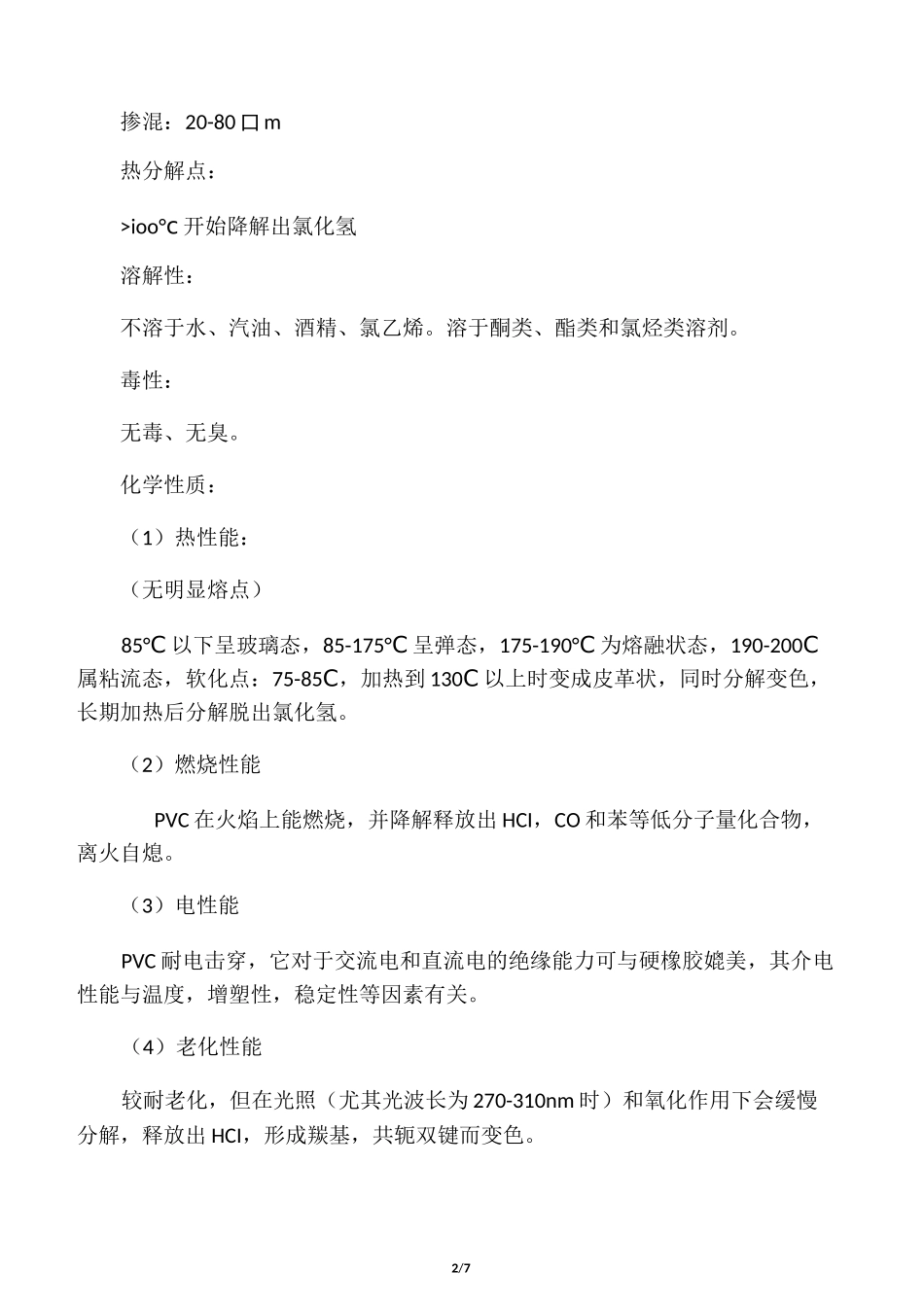

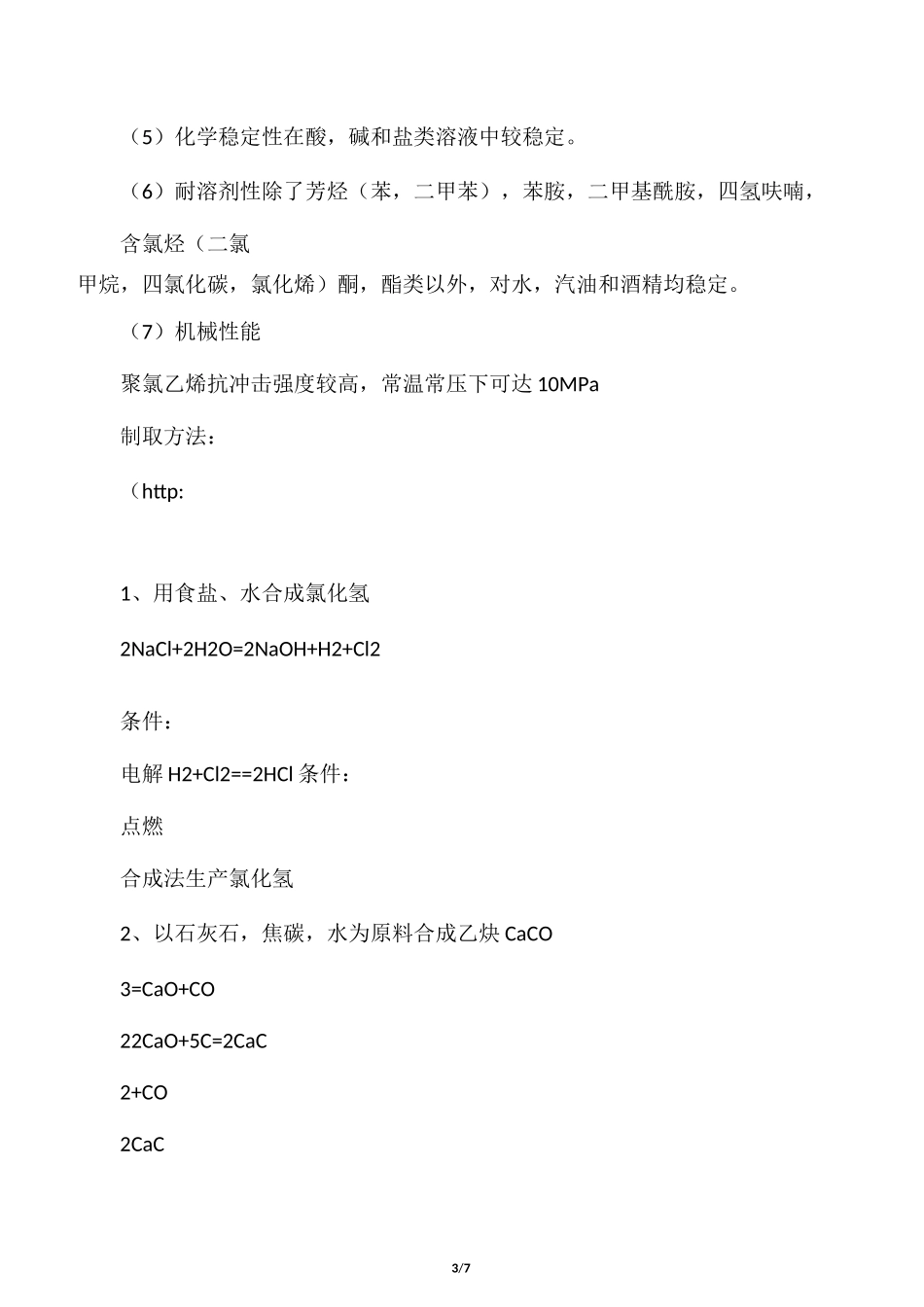

1/7悬浮法聚氯乙烯树脂(http:O.html)物理性质：⑴典型的物理性质外观：白色粉末分子量：40600—111600密度：1.35—1.45g/cm3表观密度：0.4—0.65g/cm3比热容：(o—ioo°c)1.045—1.463J/(g.c)热导率：2.1kW/(m.K)颗粒大小：悬浮聚合60-150口m本体聚合：30—80口m糊树脂：0.1-2口m2/7掺混：20-80口m热分解点：>ioo°c开始降解出氯化氢溶解性：不溶于水、汽油、酒精、氯乙烯。溶于酮类、酯类和氯烃类溶剂。毒性：无毒、无臭。化学性质：（1）热性能：（无明显熔点）85°C以下呈玻璃态，85-175°C呈弹态，175-190°C为熔融状态，190-200C属粘流态，软化点：75-85C，加热到130C以上时变成皮革状，同时分解变色，长期加热后分解脱出氯化氢。（2）燃烧性能PVC在火焰上能燃烧，并降解释放出HCI，CO和苯等低分子量化合物，离火自熄。（3）电性能PVC耐电击穿，它对于交流电和直流电的绝缘能力可与硬橡胶媲美，其介电性能与温度，增塑性，稳定性等因素有关。（4）老化性能较耐老化，但在光照（尤其光波长为270-310nm时）和氧化作用下会缓慢分解，释放出HCI，形成羰基，共轭双键而变色。3/7（5）化学稳定性在酸，碱和盐类溶液中较稳定。（6）耐溶剂性除了芳烃（苯，二甲苯），苯胺，二甲基酰胺，四氢呋喃，含氯烃（二氯甲烷，四氯化碳，氯化烯）酮，酯类以外，对水，汽油和酒精均稳定。（7）机械性能聚氯乙烯抗冲击强度较高，常温常压下可达10MPa制取方法：（http:1、用食盐、水合成氯化氢2NaCl+2H2O=2NaOH+H2+Cl2条件：电解H2+Cl2==2HCl条件：点燃合成法生产氯化氢2、以石灰石，焦碳，水为原料合成乙炔CaCO3=CaO+CO22CaO+5C=2CaC2+CO2CaC4/72+2H20=CH三CH+Ca(0H)23、氯乙烯制备及聚氯乙烯合成nCH2=CHCl=-[CH-CHCl]-n(震动、电火花等因素都可以引发爆炸，因此不能在加压液化后贮存或运输。微溶于水，易溶于乙醇、苯、丙酮等有机溶剂。电石水解反应原理CaC2+2H20TCa(0H)2+C2H2+130KJ/mol(31kcal/mol)由于工业电石含有大量杂质,CaC2在水解反应的同时，还进行一些副反应，生成相应的杂气体,其反应式如下:Ca0+2H20TCa(0H)2+63.6kJ/molCaS+2H20TCa(0H)5/72+H2S个Ca3P2+6H2OT3Ca(OH)2+2PH3个Ca3N2+6H2OT3Ca(OH)2+2NH3个Ca2Si+4H2OT2Ca(OH)2+SiH4个Ca3As2+6H6/72OT3Ca(OH)2+2AsH3个清净原理:上述水解反应中,生成的粗乙炔气中含有硫化氢、磷化氢等杂质气体,在清净时主要进行如下化反应・H2S+4NaCIOTH2SO4+4NaCIPH3+4NaCIOTH3PO4+4NaCISiH4+4NaCIOTSiO2+2H2O+4NaCIAsH3+4NaCIOTH3AsO4+4NaCI上述反应生成的H2SO7/74、H3PO4等酸类物质，部份夹带于气体中，进入中和塔，在塔内与氢氧化钠进行中和反应，主要的反应式如下：H3PO4+3NaOHTNa3PO4+3H2OH2SO4+2NaOHTNa2SO4+2H2O生成的盐类物质溶解于液相中，通过排碱时排放）安全管理：
