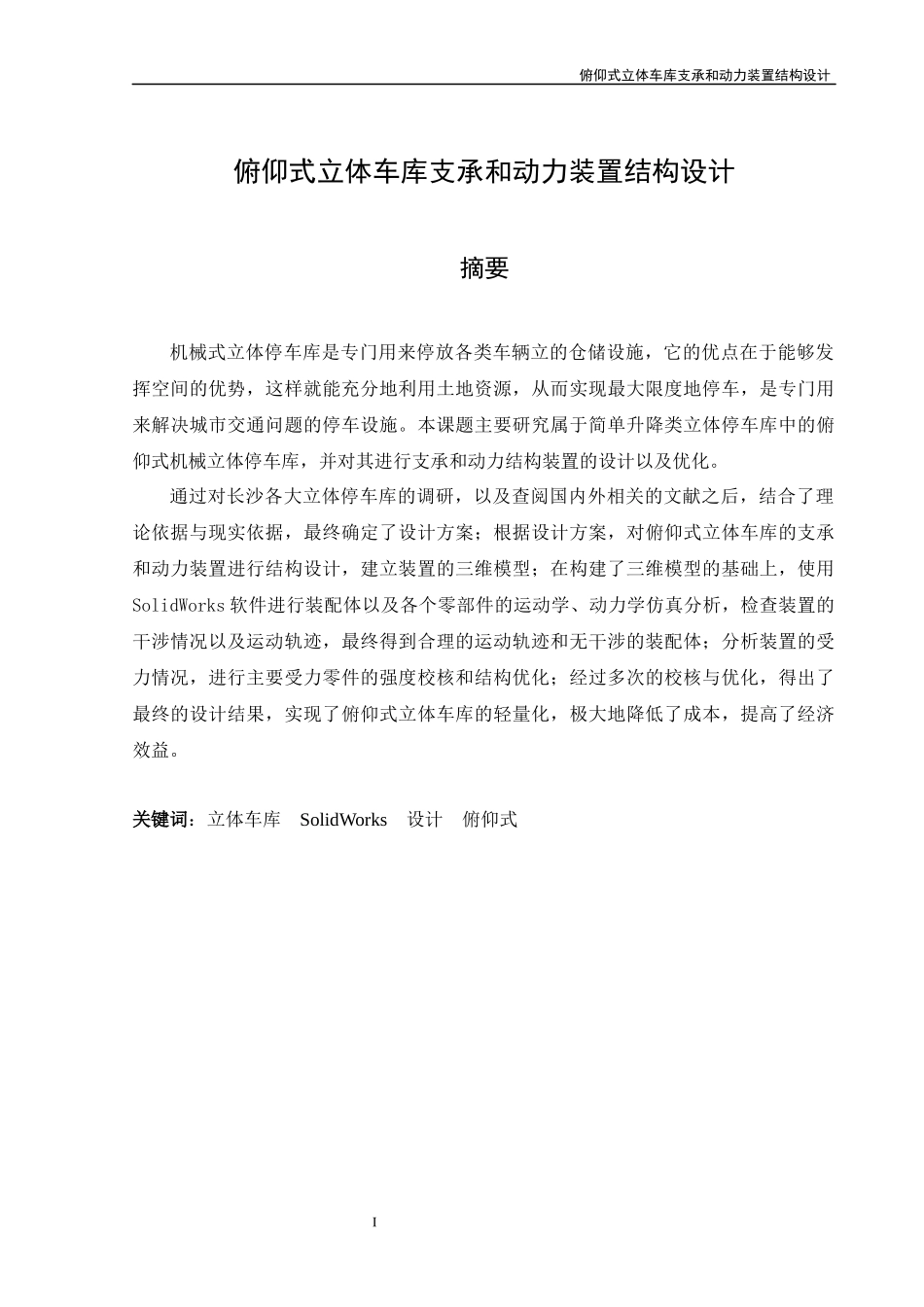

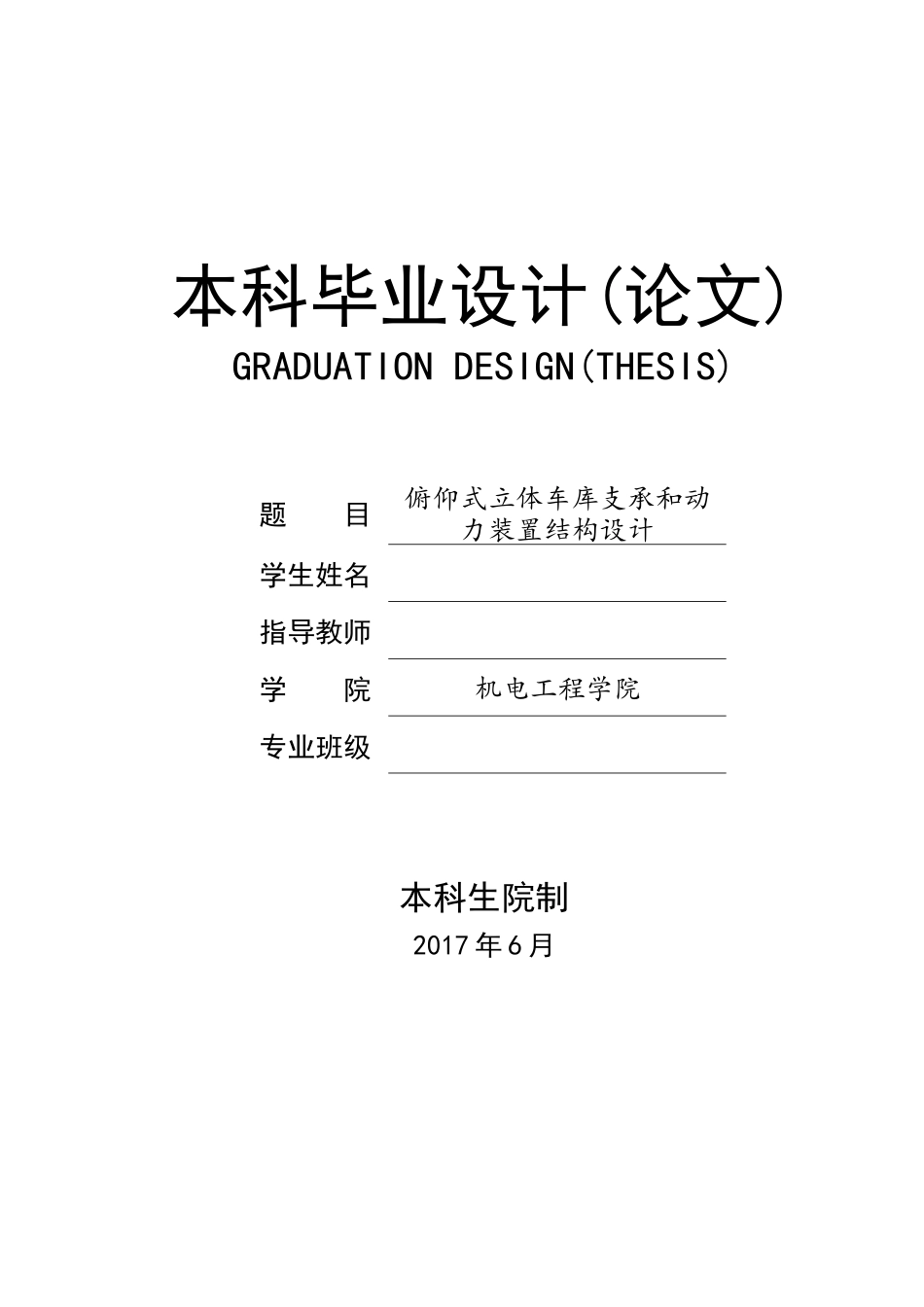

本科毕业设计(论文)GRADUATIONDESIGN(THESIS)题目俯仰式立体车库支承和动力装置结构设计学生姓名指导教师学院机电工程学院专业班级本科生院制2017年6月I俯仰式立体车库支承和动力装置结构设计俯仰式立体车库支承和动力装置结构设计摘要机械式立体停车库是专门用来停放各类车辆立的仓储设施,它的优点在于能够发挥空间的优势,这样就能充分地利用土地资源,从而实现最大限度地停车,是专门用来解决城市交通问题的停车设施。本课题主要研究属于简单升降类立体停车库中的俯仰式机械立体停车库,并对其进行支承和动力结构装置的设计以及优化。通过对长沙各大立体停车库的调研,以及查阅国内外相关的文献之后,结合了理论依据与现实依据,最终确定了设计方案;根据设计方案,对俯仰式立体车库的支承和动力装置进行结构设计,建立装置的三维模型;在构建了三维模型的基础上,使用SolidWorks软件进行装配体以及各个零部件的运动学、动力学仿真分析,检查装置的干涉情况以及运动轨迹,最终得到合理的运动轨迹和无干涉的装配体;分析装置的受力情况,进行主要受力零件的强度校核和结构优化;经过多次的校核与优化,得出了最终的设计结果,实现了俯仰式立体车库的轻量化,极大地降低了成本,提高了经济效益。关键词:立体车库SolidWorks设计俯仰式II俯仰式立体车库支承和动力装置结构设计III俯仰式立体车库支承和动力装置结构设计THESUPPORTANDPOWERPLANTSTRUCTUREDESIGNOFTHELUFFING3DGARAGEABSTRACTParkingisdesignedtoachievestoragefacilitiesforparkingvehicles.Allkindsofmechanicalstereogaragecanmakefulluseoflandresources,playspaceadvantage,canachievemaximumparking,isaneffectivewaytosolvecitytrafficproblems.Inthispaperthepitchtypestereoscopicgarageliftingsimplestereogarageastheresearchobject,designsupportandpowerstructureandoptimization.ThroughtheinvestigationoftheChangshaparking,aswellasliteratureathomeandabroad,combinedwiththetheoreticalbasisandpracticalbasis,tofinalizethedesign;accordingtothedesign,supportandpowerdeviceofpitchtypestereogaragestructuredesign,3Dmodelbuildingdevice;accordingtothethree-dimensionalmodelofthedevicetheuseofSolidWorkssoftware,thekinematicsanddynamicssimulationanalysis,interferencecheckingdeviceandtrajectory,finallyobtainedthereasonabletrajectoryandnointerferenceofassembly;loadingconditionsanalysisdevice,checkthestrengthandstructureoptimizationofthemainstresspartsafter;Aftercheckingandoptimizing,thefinaldesignresultsareobtained.Thelightweightofthepitchingtypeparkinggarageisrealized,whichgreatlyreducesthecostandimprovestheeconomicbenefits.Keywords:StereogarageSolidWorksMechanicalDesignLuffingTypeIV俯仰式立体车库支承和动力装置结构设计V俯仰式立体车库支承和动力装置结构设计目录第1章绪论..............................................................11.1课题背景..........................................................11.2意义..............................................................11.3立体车库国内外现状................................................21.4长沙立体车库调研..................................................31.4.1蔚蓝之星地下立体停车库调研..................................41.4.2湖南省人民医院垂直升降停车塔调研............................51.4.3国储电脑城升降横移式立体停车库调研..........................61.4.4总结........................................................71.5课题内容及思路....................................................81.5.1课题内容....................................................81.5.2课题思路....................................................8第2章俯仰式立体车库的系统总体设计.....................................102.1设计要求.........
