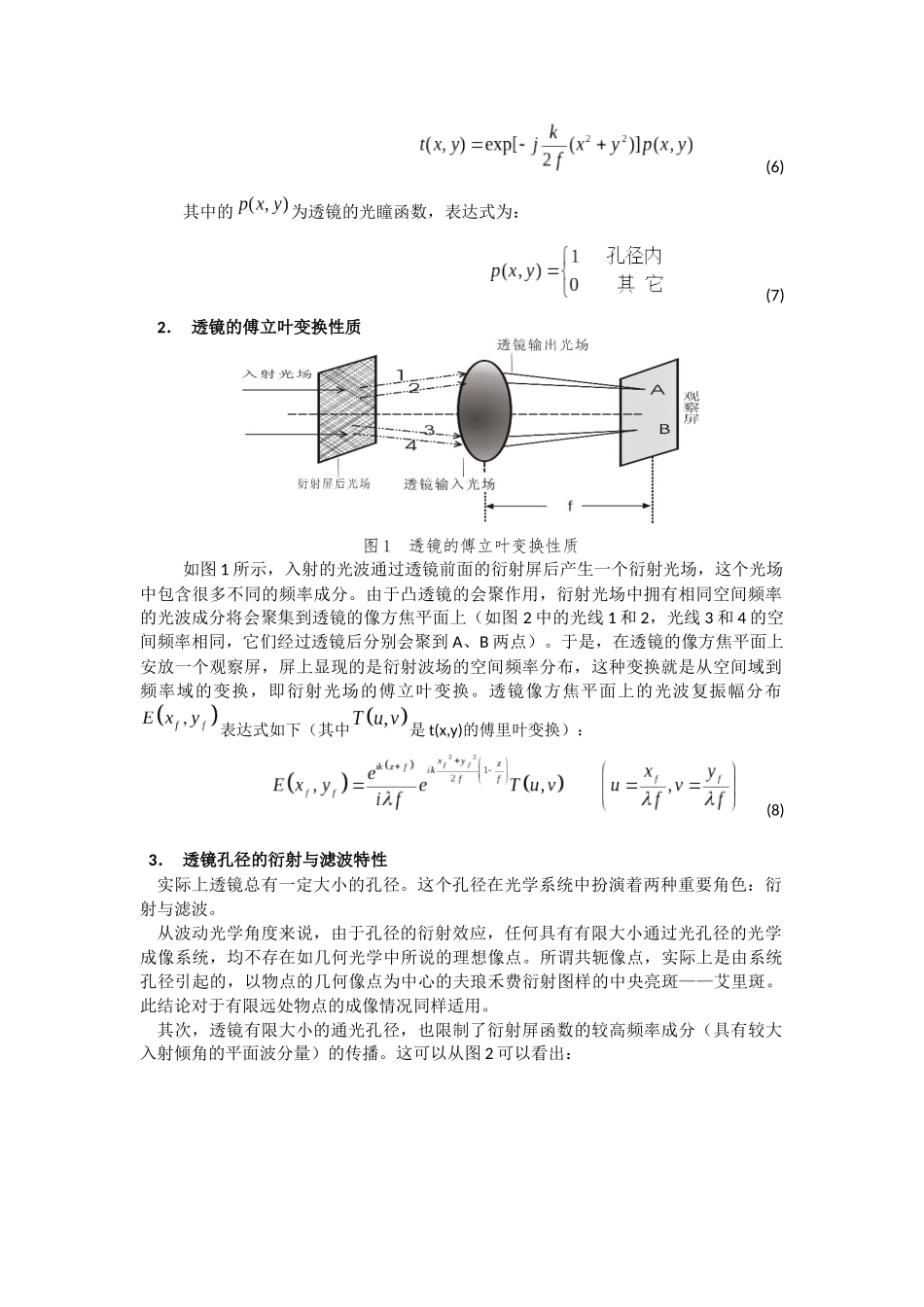

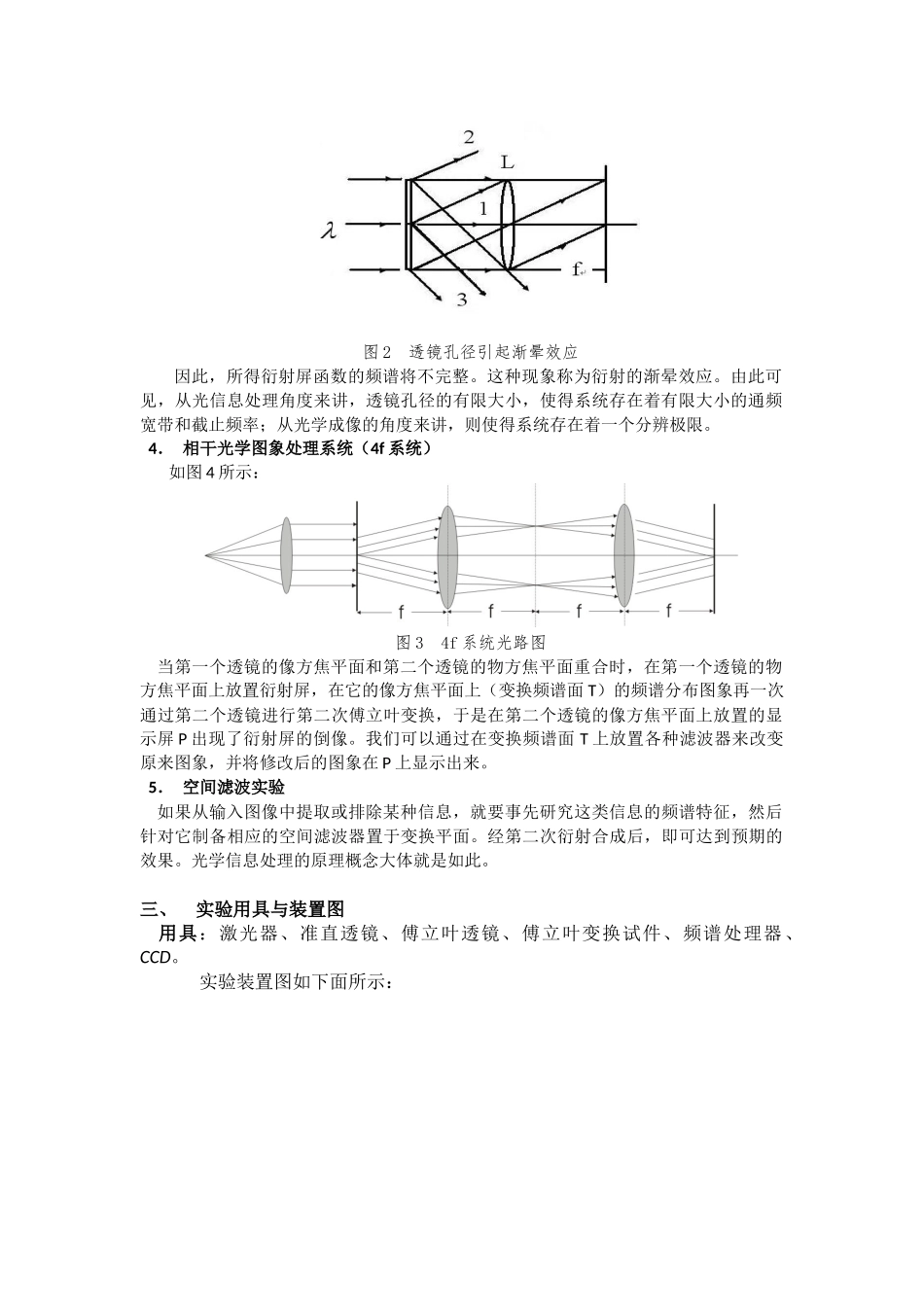

实验10傅里叶变换光学系统实验时间：2014年3月20日星期四一、实验目的1.了解透镜对入射波前的相位调制原理。2.加深对透镜复振幅、传递函数、透过率等参量的物理意义的认识。3.观察透镜的傅氏变换力图像，观察4f系统的反傅氏变换的图像，并进行比较。4.在4f系统的变换平面插入各种空间滤波器，观察各种试件相应的频谱处理图像。二、实验原理1.透镜的FT性质及常用函数与图形的关学频谱分析透镜由于本身厚度的不同，使得入射光在通过透镜时，各处走过的光程差不同，即所受时间延迟不同，因而具有相位调制能力。假设任意点入射光线在透镜中的传播距离等于改点沿光轴方向透镜的厚度，并忽略光强损失，即通过透镜的光波振幅分布不变，仅产生位相的变化，且其大小正比于透镜在该点的厚度。设原复振幅分布为的光通过透镜后，其复振幅分布受到透镜的位相调制后变为：(1)若对于任意一点（x，y）透镜的厚度为，透镜的中心厚度为。光线由该点通过透镜时在透镜中的距离为，空气空的距离为，透镜折射率为n，则该点的位相延迟因子为：(2)由此可见只要知道透镜的厚度函数就可得出其相位调制。在球面镜傍轴区域，用抛物面近似球面，并引入焦距f，有：(3)(4)(5)第一项位相因子仅表示入射光波的常量位相延迟，不影响位相的空间分布，即波面形状，所以在运算过程中可以略去。当考虑透镜孔径后，有：(6)其中的为透镜的光瞳函数，表达式为：(7)2．透镜的傅立叶变换性质图1透镜的傅立叶变换性质如图1所示，入射的光波通过透镜前面的衍射屏后产生一个衍射光场，这个光场中包含很多不同的频率成分。由于凸透镜的会聚作用，衍射光场中拥有相同空间频率的光波成分将会聚集到透镜的像方焦平面上（如图2中的光线1和2，光线3和4的空间频率相同，它们经过透镜后分别会聚到A、B两点）。于是，在透镜的像方焦平面上安放一个观察屏，屏上显现的是衍射波场的空间频率分布，这种变换就是从空间域到频率域的变换，即衍射光场的傅立叶变换。透镜像方焦平面上的光波复振幅分布表达式如下（其中是t(x,y)的傅里叶变换）：(8)3．透镜孔径的衍射与滤波特性实际上透镜总有一定大小的孔径。这个孔径在光学系统中扮演着两种重要角色：衍射与滤波。从波动光学角度来说，由于孔径的衍射效应，任何具有有限大小通过光孔径的光学成像系统，均不存在如几何光学中所说的理想像点。所谓共轭像点，实际上是由系统孔径引起的，以物点的几何像点为中心的夫琅禾费衍射图样的中央亮斑——艾里斑。此结论对于有限远处物点的成像情况同样适用。其次，透镜有限大小的通光孔径，也限制了衍射屏函数的较高频率成分（具有较大入射倾角的平面波分量）的传播。这可以从图2可以看出：图2透镜孔径引起渐晕效应因此，所得衍射屏函数的频谱将不完整。这种现象称为衍射的渐晕效应。由此可见，从光信息处理角度来讲，透镜孔径的有限大小，使得系统存在着有限大小的通频宽带和截止频率；从光学成像的角度来讲，则使得系统存在着一个分辨极限。4．相干光学图象处理系统（4f系统）如图4所示：图34f系统光路图当第一个透镜的像方焦平面和第二个透镜的物方焦平面重合时，在第一个透镜的物方焦平面上放置衍射屏，在它的像方焦平面上（变换频谱面T）的频谱分布图象再一次通过第二个透镜进行第二次傅立叶变换，于是在第二个透镜的像方焦平面上放置的显示屏P出现了衍射屏的倒像。我们可以通过在变换频谱面T上放置各种滤波器来改变原来图象，并将修改后的图象在P上显示出来。5．空间滤波实验如果从输入图像中提取或排除某种信息，就要事先研究这类信息的频谱特征，然后针对它制备相应的空间滤波器置于变换平面。经第二次衍射合成后，即可达到预期的效果。光学信息处理的原理概念大体就是如此。三、实验用具与装置图用具：激光器、准直透镜、傅立叶透镜、傅立叶变换试件、频谱处理器、CCD。实验装置图如下面所示：图4傅里叶变换光路图图5反傅里叶变换光路装置简图四、实验过程与结果分析1、开启电脑，运行csylaser软件。2、将除了样品以外的各个光学元件粗略按照图4光路固定在实验平台上。3、打开激光器，用激光束作为参考，调整好光路，并调整好各个元件距离。此过程中...
