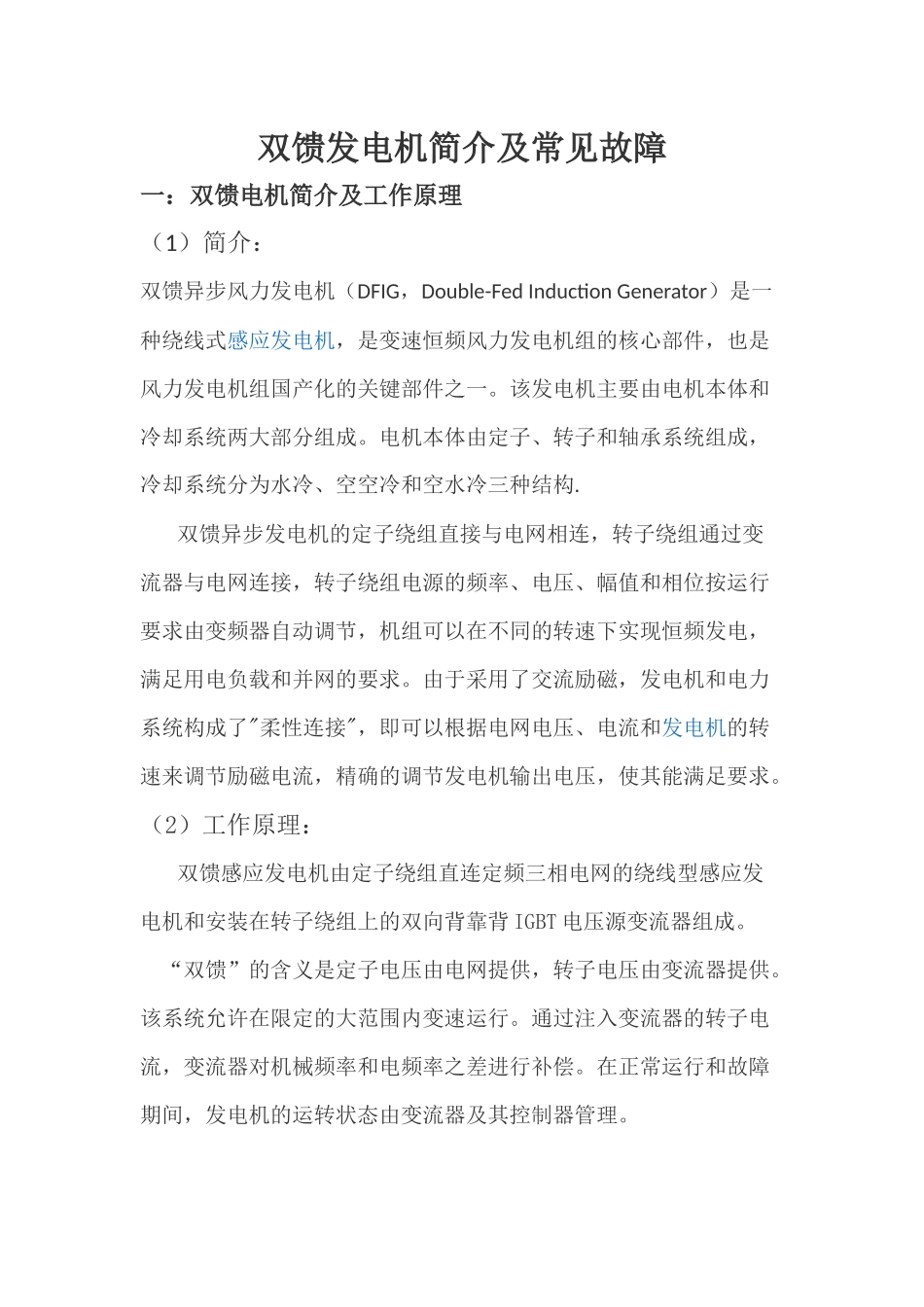

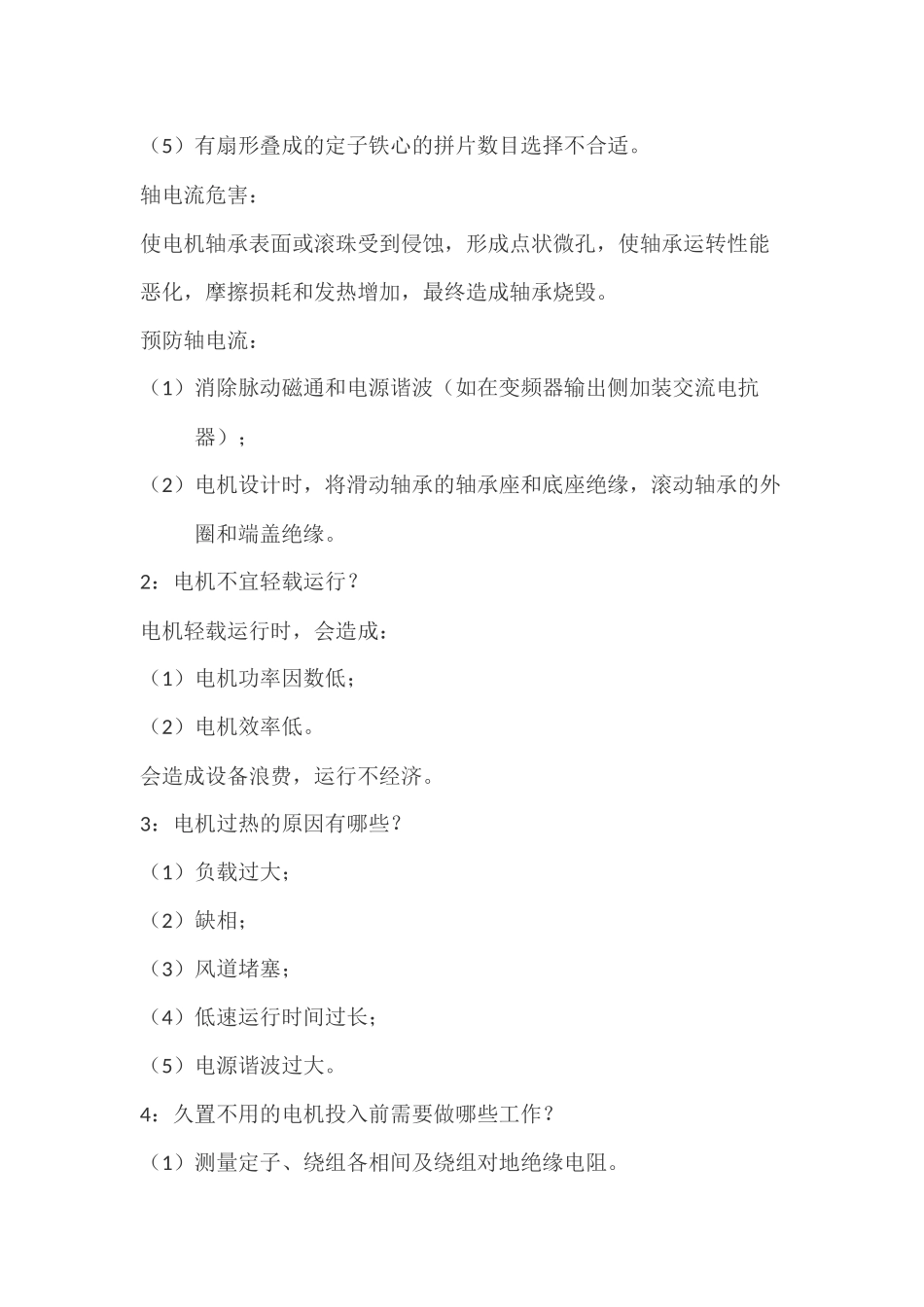

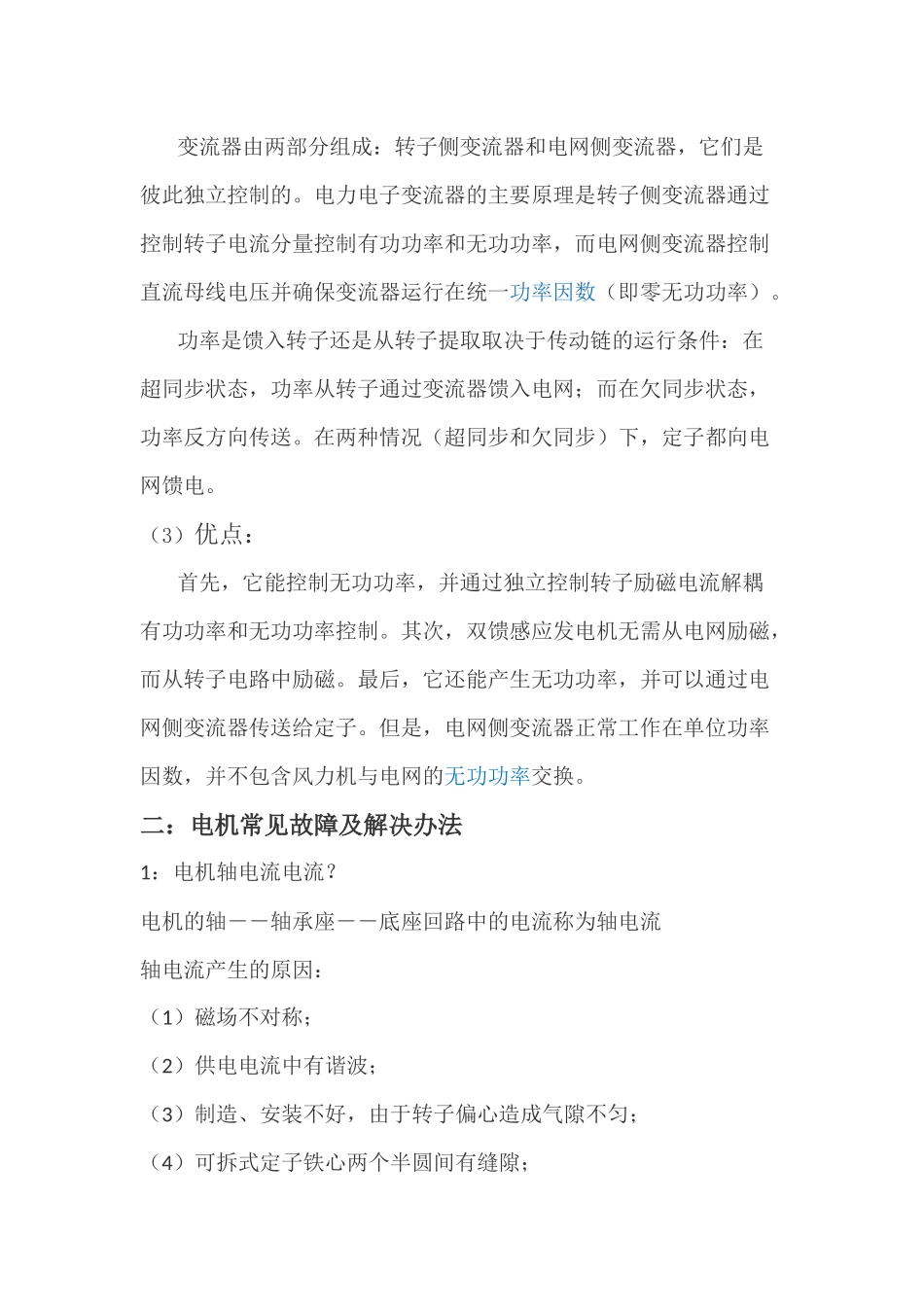

双馈发电机简介及常见故障一：双馈电机简介及工作原理（1）简介：双馈异步风力发电机（DFIG，Double-FedInductionGenerator）是一种绕线式感应发电机，是变速恒频风力发电机组的核心部件，也是风力发电机组国产化的关键部件之一。该发电机主要由电机本体和冷却系统两大部分组成。电机本体由定子、转子和轴承系统组成，冷却系统分为水冷、空空冷和空水冷三种结构.双馈异步发电机的定子绕组直接与电网相连，转子绕组通过变流器与电网连接，转子绕组电源的频率、电压、幅值和相位按运行要求由变频器自动调节，机组可以在不同的转速下实现恒频发电，满足用电负载和并网的要求。由于采用了交流励磁，发电机和电力系统构成了"柔性连接"，即可以根据电网电压、电流和发电机的转速来调节励磁电流，精确的调节发电机输出电压，使其能满足要求。（2）工作原理：双馈感应发电机由定子绕组直连定频三相电网的绕线型感应发电机和安装在转子绕组上的双向背靠背IGBT电压源变流器组成。“双馈”的含义是定子电压由电网提供，转子电压由变流器提供。该系统允许在限定的大范围内变速运行。通过注入变流器的转子电流，变流器对机械频率和电频率之差进行补偿。在正常运行和故障期间，发电机的运转状态由变流器及其控制器管理。变流器由两部分组成：转子侧变流器和电网侧变流器，它们是彼此独立控制的。电力电子变流器的主要原理是转子侧变流器通过控制转子电流分量控制有功功率和无功功率，而电网侧变流器控制直流母线电压并确保变流器运行在统一功率因数（即零无功功率）。功率是馈入转子还是从转子提取取决于传动链的运行条件：在超同步状态，功率从转子通过变流器馈入电网；而在欠同步状态，功率反方向传送。在两种情况（超同步和欠同步）下，定子都向电网馈电。（3）优点：首先，它能控制无功功率，并通过独立控制转子励磁电流解耦有功功率和无功功率控制。其次，双馈感应发电机无需从电网励磁，而从转子电路中励磁。最后，它还能产生无功功率，并可以通过电网侧变流器传送给定子。但是，电网侧变流器正常工作在单位功率因数，并不包含风力机与电网的无功功率交换。二：电机常见故障及解决办法1：电机轴电流电流？电机的轴－－轴承座－－底座回路中的电流称为轴电流轴电流产生的原因：（1）磁场不对称；（2）供电电流中有谐波；（3）制造、安装不好，由于转子偏心造成气隙不匀；（4）可拆式定子铁心两个半圆间有缝隙；（5）有扇形叠成的定子铁心的拼片数目选择不合适。轴电流危害：使电机轴承表面或滚珠受到侵蚀，形成点状微孔，使轴承运转性能恶化，摩擦损耗和发热增加，最终造成轴承烧毁。预防轴电流：（1）消除脉动磁通和电源谐波（如在变频器输出侧加装交流电抗器）；（2）电机设计时，将滑动轴承的轴承座和底座绝缘，滚动轴承的外圈和端盖绝缘。2：电机不宜轻载运行？电机轻载运行时，会造成：（1）电机功率因数低；（2）电机效率低。会造成设备浪费，运行不经济。3：电机过热的原因有哪些？（1）负载过大；（2）缺相；（3）风道堵塞；（4）低速运行时间过长；（5）电源谐波过大。4：久置不用的电机投入前需要做哪些工作？（1）测量定子、绕组各相间及绕组对地绝缘电阻。绝缘电阻R应满足下式：R＞Un/(1000+P/1000)(MΩ)Un：电机绕组额定电压（V）P：电机功率（KW）对于Un＝380V的电机，R＞0.38MΩ。如绝缘电阻低，可：a：电机空载运行2～3h烘干；b：用10%额定电压的低压交流电通入绕组或将三相绕组串联后用直流电烘，保持电流在50%的额定电流；c：用风机送入热空气或加热元件加热。（1）清理电机。（2）更换轴承润滑脂。5：为什么不能任意起动寒冷环境中的电机？电机在低温环境中过长会：（1）电机绝缘开裂；（2）轴承润滑脂冻结；（3）导线接头焊锡粉化。因此，电机在寒冷环境中应加热保存，在运转前应对绕组和轴承进行检查。6：电机三相电流不平衡的原因有哪些？（1）三相电压不平衡；（2）电机内部某相支路焊接不良或接触不好；（3）电机绕组匝间短路或对地、相间短路；（4）接线错误。7：为什么60Hz的电机不能用接于50Hz的电源？电机设计时一般使硅钢片工作在磁化曲线的饱合区，当电源电压...
