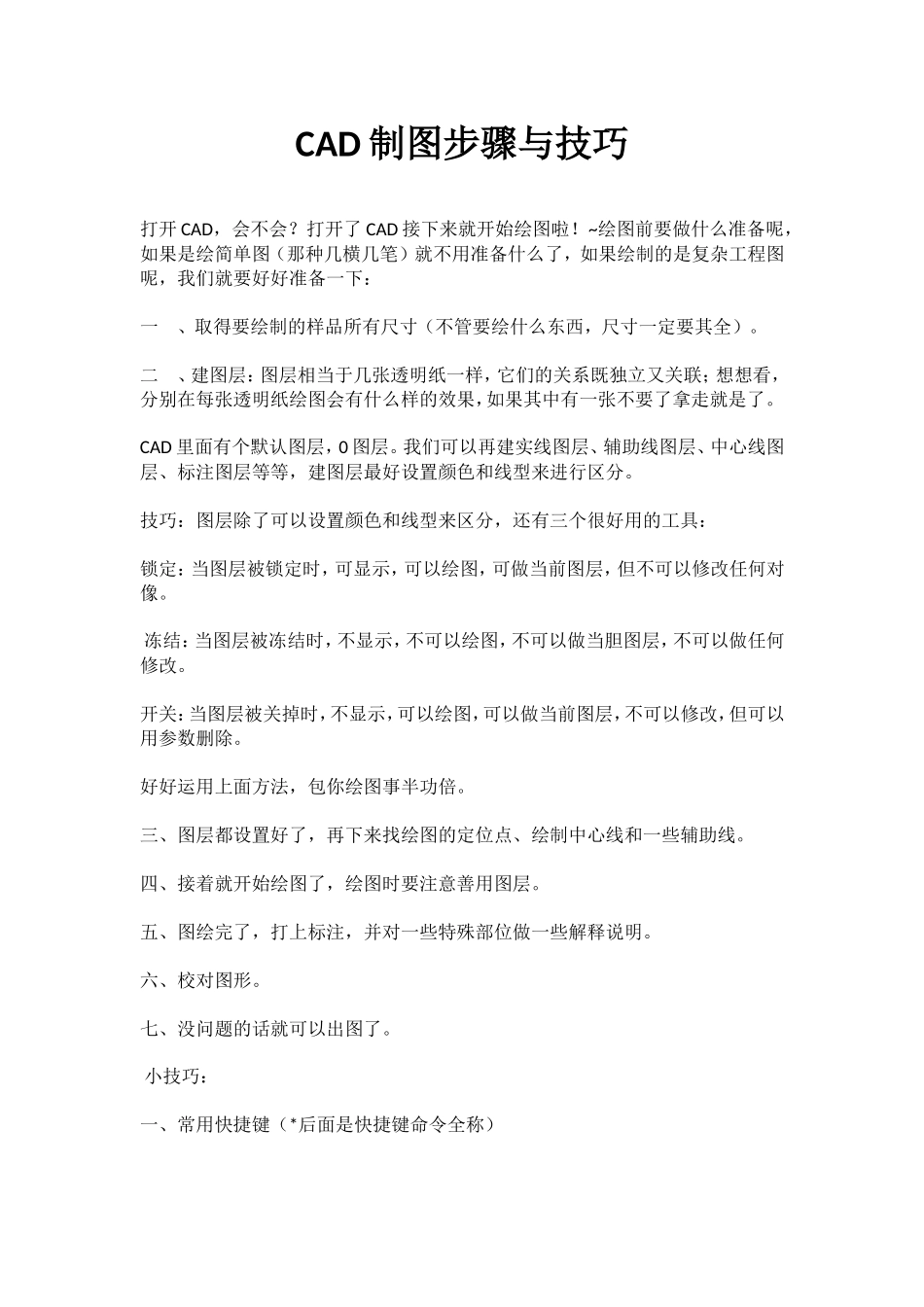

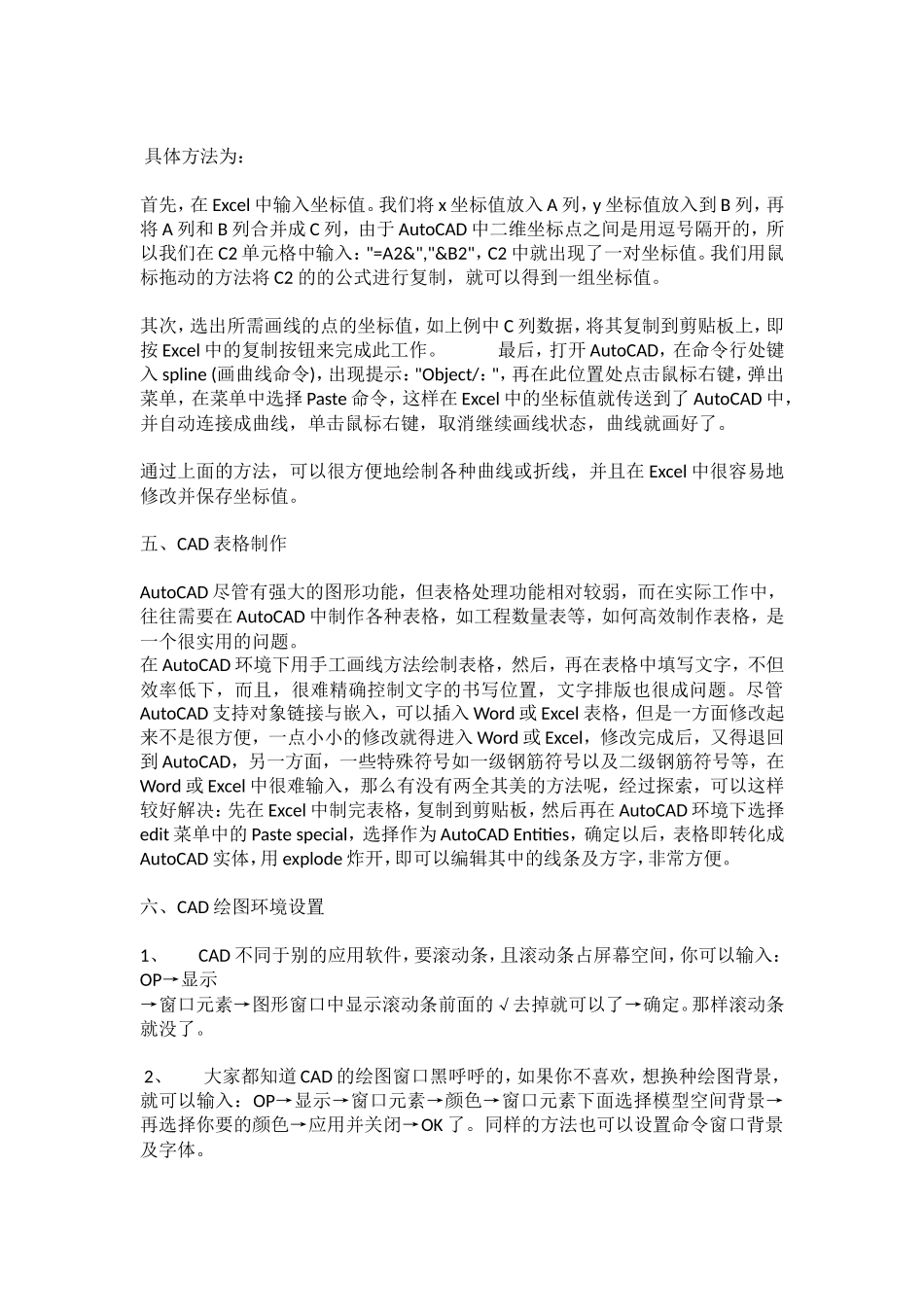

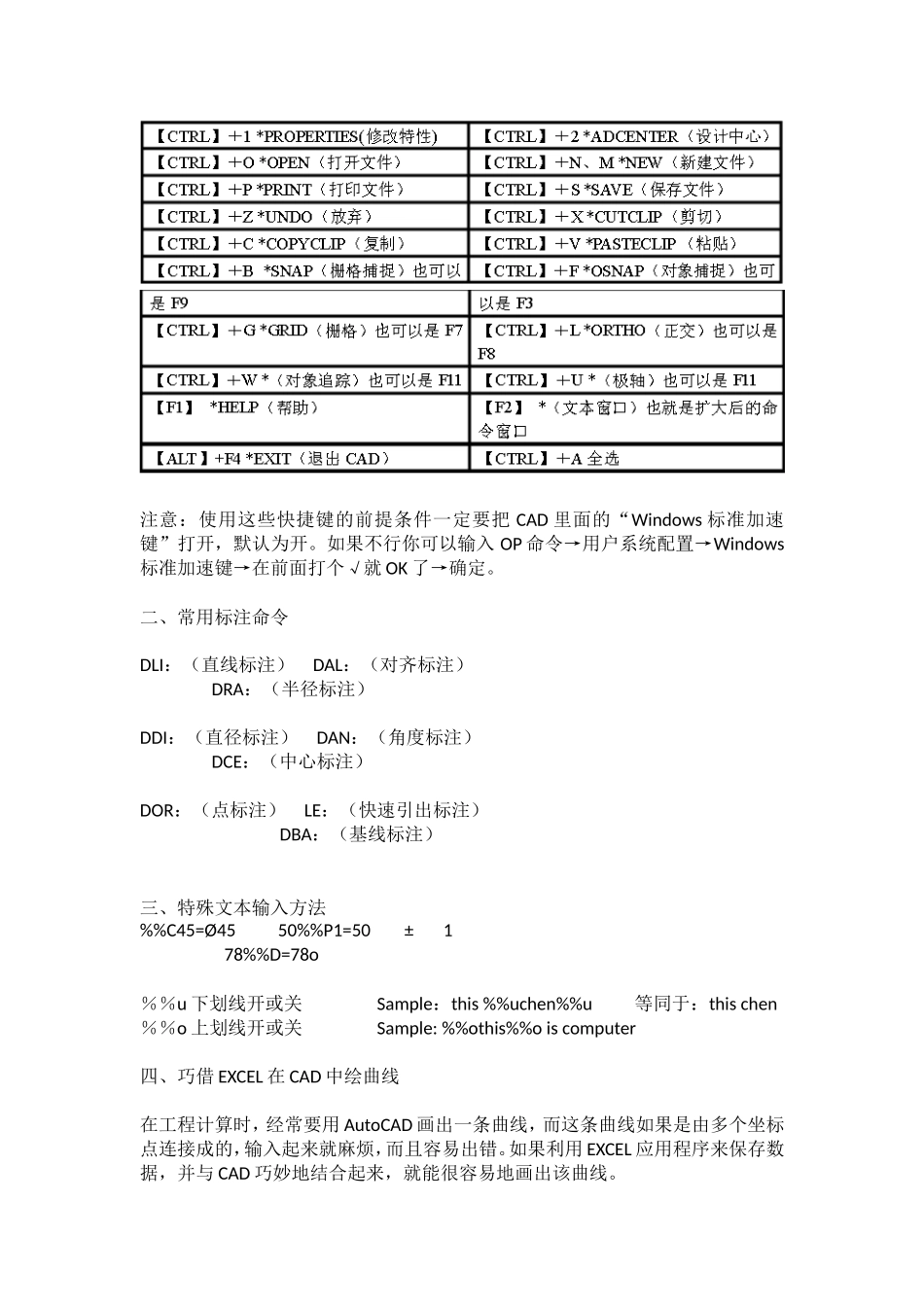

CAD制图步骤与技巧打开CAD，会不会？打开了CAD接下来就开始绘图啦！~绘图前要做什么准备呢，如果是绘简单图（那种几横几笔）就不用准备什么了，如果绘制的是复杂工程图呢，我们就要好好准备一下：一、取得要绘制的样品所有尺寸（不管要绘什么东西，尺寸一定要其全）。二、建图层：图层相当于几张透明纸一样，它们的关系既独立又关联；想想看，分别在每张透明纸绘图会有什么样的效果，如果其中有一张不要了拿走就是了。CAD里面有个默认图层，0图层。我们可以再建实线图层、辅助线图层、中心线图层、标注图层等等，建图层最好设置颜色和线型来进行区分。技巧：图层除了可以设置颜色和线型来区分，还有三个很好用的工具：锁定：当图层被锁定时，可显示，可以绘图，可做当前图层，但不可以修改任何对像。冻结：当图层被冻结时，不显示，不可以绘图，不可以做当胆图层，不可以做任何修改。开关：当图层被关掉时，不显示，可以绘图，可以做当前图层，不可以修改，但可以用参数删除。好好运用上面方法，包你绘图事半功倍。三、图层都设置好了，再下来找绘图的定位点、绘制中心线和一些辅助线。四、接着就开始绘图了，绘图时要注意善用图层。五、图绘完了，打上标注，并对一些特殊部位做一些解释说明。六、校对图形。七、没问题的话就可以出图了。小技巧：一、常用快捷键（*后面是快捷键命令全称）注意：使用这些快捷键的前提条件一定要把CAD里面的“Windows标准加速键”打开，默认为开。如果不行你可以输入OP命令→用户系统配置→Windows标准加速键→在前面打个√就OK了→确定。二、常用标注命令DLI：（直线标注）DAL：（对齐标注）DRA：（半径标注）DDI：（直径标注）DAN：（角度标注）DCE：（中心标注）DOR：（点标注）LE：（快速引出标注）DBA：（基线标注）三、特殊文本输入方法%%C45=Ø4550%%P1=50±178%%D=78o％％u下划线开或关Sample：this%%uchen%%u等同于：thischen％％o上划线开或关Sample:%%othis%%oiscomputer四、巧借EXCEL在CAD中绘曲线在工程计算时，经常要用AutoCAD画出一条曲线，而这条曲线如果是由多个坐标点连接成的，输入起来就麻烦，而且容易出错。如果利用EXCEL应用程序来保存数据，并与CAD巧妙地结合起来，就能很容易地画出该曲线。具体方法为：首先，在Excel中输入坐标值。我们将x坐标值放入A列，y坐标值放入到B列，再将A列和B列合并成C列，由于AutoCAD中二维坐标点之间是用逗号隔开的，所以我们在C2单元格中输入："=A2&","&B2"，C2中就出现了一对坐标值。我们用鼠标拖动的方法将C2的的公式进行复制，就可以得到一组坐标值。其次，选出所需画线的点的坐标值，如上例中C列数据，将其复制到剪贴板上，即按Excel中的复制按钮来完成此工作。最后，打开AutoCAD，在命令行处键入spline(画曲线命令)，出现提示："Object/："，再在此位置处点击鼠标右键，弹出菜单，在菜单中选择Paste命令，这样在Excel中的坐标值就传送到了AutoCAD中，并自动连接成曲线，单击鼠标右键，取消继续画线状态，曲线就画好了。通过上面的方法，可以很方便地绘制各种曲线或折线，并且在Excel中很容易地修改并保存坐标值。五、CAD表格制作AutoCAD尽管有强大的图形功能，但表格处理功能相对较弱，而在实际工作中，往往需要在AutoCAD中制作各种表格，如工程数量表等，如何高效制作表格，是一个很实用的问题。在AutoCAD环境下用手工画线方法绘制表格，然后，再在表格中填写文字，不但效率低下，而且，很难精确控制文字的书写位置，文字排版也很成问题。尽管AutoCAD支持对象链接与嵌入，可以插入Word或Excel表格，但是一方面修改起来不是很方便，一点小小的修改就得进入Word或Excel，修改完成后，又得退回到AutoCAD，另一方面，一些特殊符号如一级钢筋符号以及二级钢筋符号等，在Word或Excel中很难输入，那么有没有两全其美的方法呢，经过探索，可以这样较好解决：先在Excel中制完表格，复制到剪贴板，然后再在AutoCAD环境下选择edit菜单中的Pastespecial，选择作为AutoCADEntities，确定以后，表格即转化成AutoCAD实体，用explode炸开，即可以编辑其中的线条及方字，非常方便。六、CAD绘图环境设置1、...
