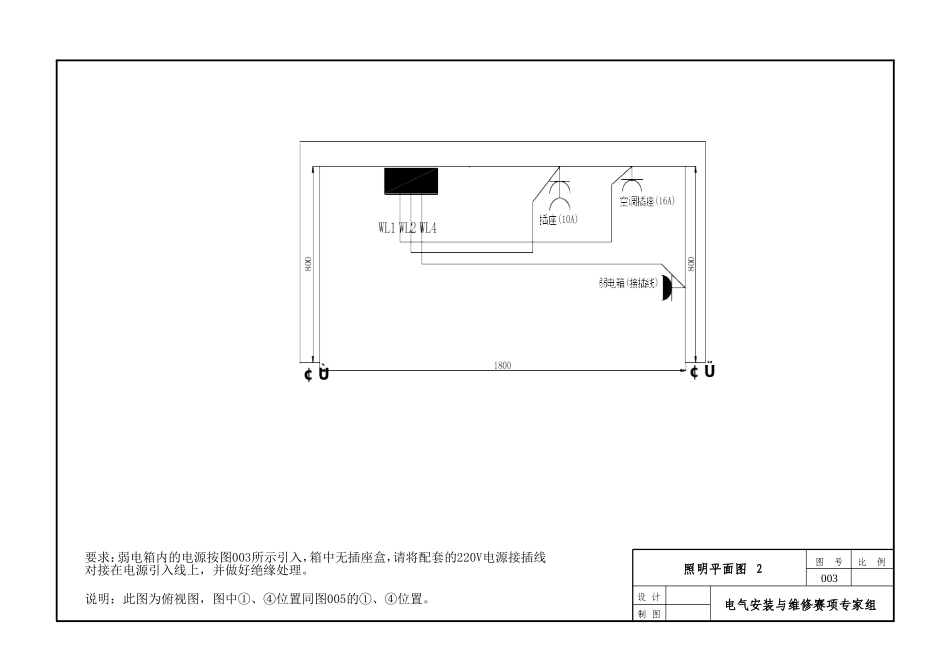

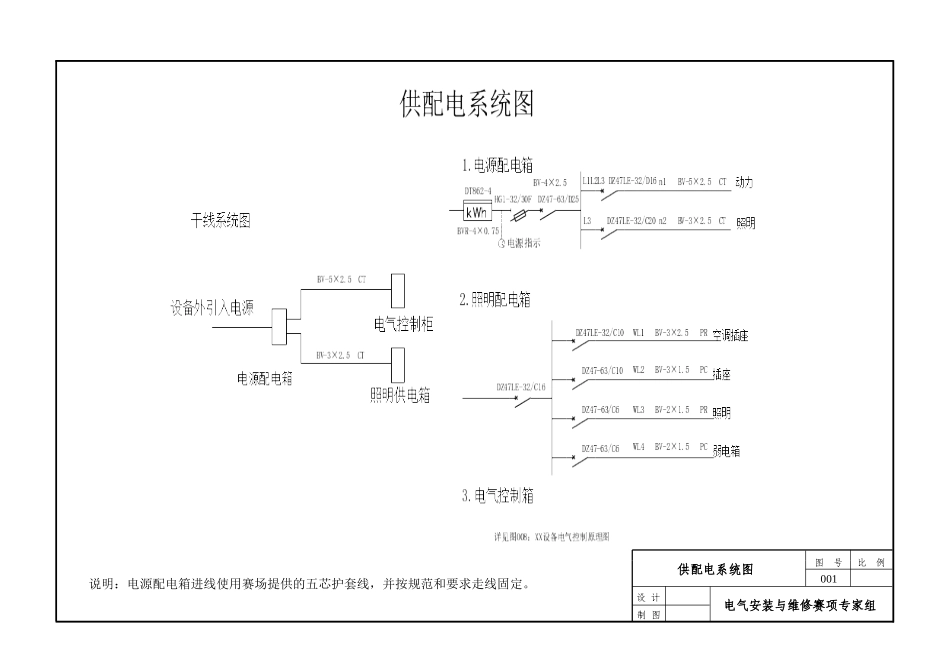

电气安装与维修赛项专家组图号比例001设计制图供配电系统图说明：电源配电箱进线使用赛场提供的五芯护套线，并按规范和要求走线固定。电气安装与维修赛项专家组图号比例002设计制图照明平面图1说明：此图为俯视图，图中①、④位置同图005的①、④位置电气安装与维修赛项专家组图号比例003设计制图照明平面图2要求：弱电箱内的电源按图003所示引入，箱中无插座盒，请将配套的220V电源接插线对接在电源引入线上，并做好绝缘处理。说明：此图为俯视图，图中①、④位置同图005的①、④位置。电气安装与维修赛项专家组图号比例004设计制图弱电平面图要求：完成图004所示弱电线路的安装。说明：此图为俯视图，图中①、④位置同图005的①、④位置。电气安装与维修赛项专家组图号比例005设计制图电气设备与器件安装位置示意图说明：1.此图为设备左、右侧及顶部展开后的主视图，A、B、C、D面分别对应设备左侧、正面、右侧和顶部钢质多孔板制成的安装面；2.实际安装位置与标注尺寸允许有±5mm误差，带*号的为参考尺寸，以盒中心对准相应箱体孔中心为主。225350400插座6580照明配电箱(360×240)100立柱电气控制箱（500×700）800400D335200215495165C315电源配电箱（450×520）伺服电机模块（410×210）TV140空调插座B节能灯11014550180A395弱电箱(300×200)电机组及支架（725×210）310200930795220530115TD日光灯立柱开关2开关12055380700立柱传感器模块（430×225）立柱立柱立柱¢Ù¢Ú立柱立柱立柱25¢Ü1800¢Û100¢Ü¢Û¢Ü¢Û¢Ù¢Ú¢Ù¢ÚµØ20508001008008001800800100图例图例图例D电气安装与维修赛项专家组图号比例006设计制图照明及弱电布线示意图说明：1.此图为设备左、右侧及顶部展开后的主视图，A、B、C、D面分别对应设备左侧、正面、右侧和顶部钢质多孔板制成的安装面；2.线槽的安装位置与标注尺寸允许有±2mm误差，线管的安装位置允许有±5mm误差；入箱线管应按备注所示图制作鸭脖子弯。图例80040X20线槽800入箱或柜的PVC管鸭脖弯侧面图60-80¢Ù1851051002050230¢Ü¢Û100¢Ü270A空调插座60x40线槽100箱或柜¢Û800¢Ü100Φ16PVC管入箱或柜的PVC管鸭脖弯侧面图1800220¢Ù25TV插座455¢Û100图例4202050节能灯¢Ù24060-80B¢Û20X10线槽1800Φ20PVC管备注¢ÜµØB¢ÙDTDDC800日光灯Φ20PVC管800910¢Ú弱电箱(300×200)¢Ù130-150图例1800备注图例100¢Ú25TVC130-150A800160照明配电箱(360×240)¢Û800日光灯¢Ú图例800弱电箱(300×200)210¢Ú100照明配电箱(360×240)µØ800¢Ü立柱¢Ú空调插座¢ÚTD¢Û800箱或柜¢Ü1800¢Ù立柱图例图例图例图例40X20线槽Φ16PVC管20X10线槽60x40线槽图例电气安装与维修赛项专家组图号比例007设计制图动力布线示意图说明：1.此图为设备左、右侧及顶部展开后的主视图，A、B、C、D面分别对应设备左侧、正面、右侧和顶部钢质多孔板制成的安装面。2.实际安装位置与标注尺寸允许有±10mm误差。两个及以上的连接件不能相邻安装。3.入箱或柜的PVC管需要按备注中《入箱或柜的PVC管鸭脖弯侧面图》尺寸要求制作鸭脖子弯。电气安装与维修赛项专家组图号比例008设计制图××设备电气控制原理图（台达）要求：电动机M1的额定电流为0.4A，电动机M2的额定电流为0.3A，请按此整定热继电器的动作电流；时间继电器参数设置为5秒；2.PLC接线端子连接的导线，其两端请按PLC端子编号；其余按规范进行编号；3.主电路请用1.5mm²红色多股软线安装，控制电路用0.75mm²黑色多股软线安装，零线、接地线请按规范要求选线安装。说明：1.PLC控制程序及触摸屏数据已经写入，不需要编写相关控制程序；2.变频器、伺服驱动器的参数请按工作任务书中的参数表进行设置；3.调试时，控制要求请参考《××设备电气控制说明书》。电气安装与维修赛项专家组图号比例008设计制图××设备电气控制原理图（汇川）要求：1.电动机M1的额定电流为0.4A，电动机M2的额定电流为0.3A，请按此整定热继电器的动作电流；时间继电器参数设置为5秒；2.PLC接线端子连接的导线，其两端请按PLC端子编号；其余按规范进行编号；3.主电路请用1.5mm²红色多股软线安装，控制电...
