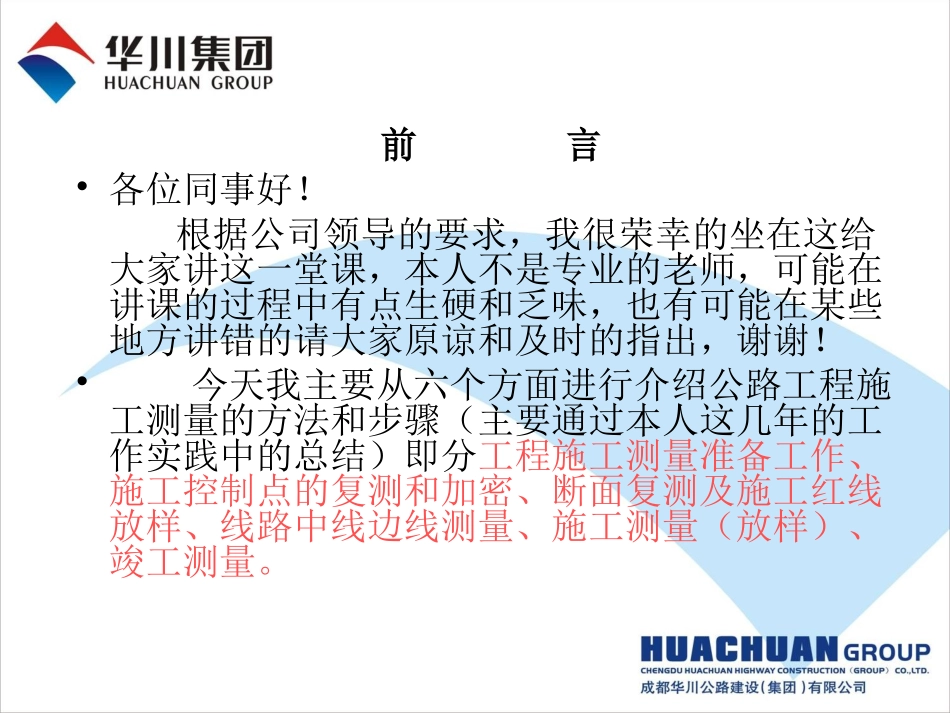

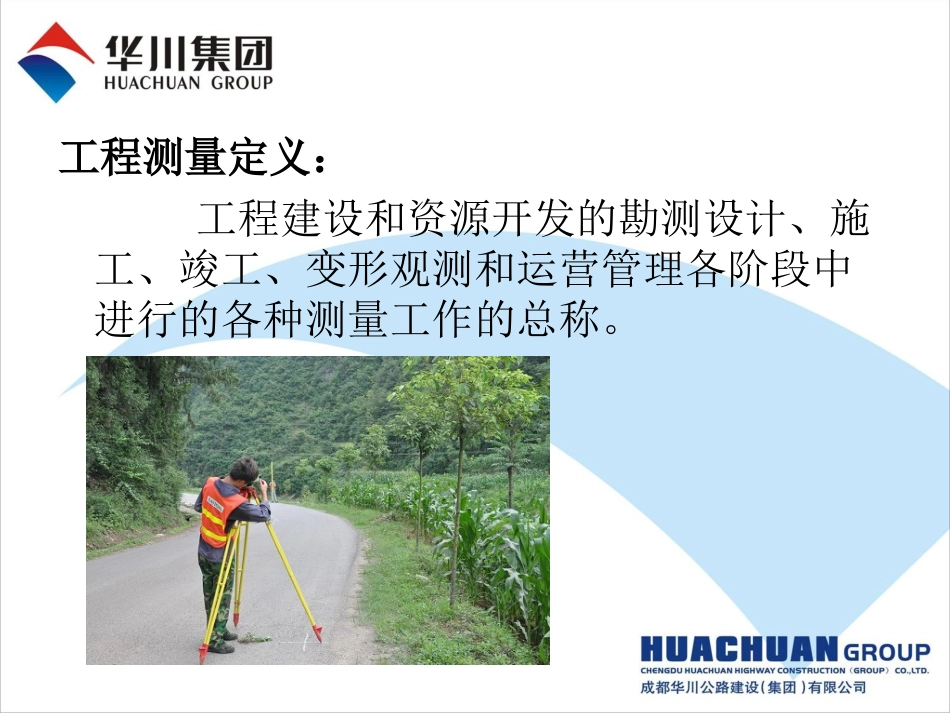

华川集团技术技能培训鉴定中心山区高速项目测量培训课件主讲：王先军总工办2014年7月前言•各位同事好！根据公司领导的要求，我很荣幸的坐在这给大家讲这一堂课，本人不是专业的老师，可能在讲课的过程中有点生硬和乏味，也有可能在某些地方讲错的请大家原谅和及时的指出，谢谢！•今天我主要从六个方面进行介绍公路工程施工测量的方法和步骤（主要通过本人这几年的工作实践中的总结）即分工程施工测量准备工作、施工控制点的复测和加密、断面复测及施工红线放样、线路中线边线测量、施工测量（放样）、竣工测量。工程测量定义：工程建设和资源开发的勘测设计、施工、竣工、变形观测和运营管理各阶段中进行的各种测量工作的总称。工程测量的分类按其工作顺序和性质分为：勘测设计阶段的工程控制测量和地形测量；施工阶段的施工测量和设备安装测量；竣工和管理阶段的竣工测量、变形观测及维修养护测量等。按工程建设的对象分为：建筑工程测量、水利工程测量、铁路测量、公路测量、桥梁工程测量、隧道工程测量、矿山测量、城市市政工程测量、工厂建设测量以及军事工程测量、海洋工程测量等。项目部施工测量人员能力要求1、识图、审图、绘图的能力。2、掌握不同工程类型、不同施工方法对测量放线不同要求的能力。3、了解仪器构造、原理，掌握仪器的使用、检校、维修的能力。4、对各种几何形状、数据、点位的计算与校核的能力。5、了解误差理论，能针对误差产生的原因采取措施，以及对各种观测数据处理的能力。6、针对不同工程采用不同观测方法与校测方法，具备高精度、高速度的实测能力。7、针对不同现场、工程情况，综合分析处理问题的能力。8、具备市建委或劳动局颁发的测量放线验线人员岗位证书。施工测量放线工作中应遵守的基本准则为了及时准确地作好施工测量工作，测量放线人员在工作中应遵循以下基本准则：1、工作目的：为工程服务，对按图施工和工程进度负责。2、工作程序：遵守先整体后局部、高精度控制低精度（既先测设精度较高的场地整体控制网，再以控制网为依据进行各局部建筑物的定位、放线）。3、工作原则：测法要科学、简捷，精度要合理、相称（仪器选择要适当，使用要精心，在满足工程需要的前提下，力争做到省工、省时、省费用。）4、工作方法：要严格审核测量原始依据的正确性，坚持测量作业与计算工作步步有校核。5、工作制度：严格执行经自检、互检合格后，由有关主管进行验线。6、工作作风：紧密配合施工，团结协作，认真负责。7、工作精神：虚心学习，总结经验，努力开创新局面。测量记录计算的基本要求1、记录的基本要求：原始、正确、完整、工整，不得随意涂改。2、计算的基本要求：依据正确、计算有序、方法科学、步步校核、结果可靠。常用测量仪器设备水准仪全站仪GPS测量仪第一章、施工测量的主要内容概述1、施工准备阶段严格审核设计图纸与建设单位移交的测量点位、数据，根据设计与施工要求编制施工测量方案；测定并标出原有地下建、构筑物、管线的位置、走向；进行方格网测设、现场布置测量。2、施工阶段根据工程进度对建筑物进行定位放线、轴线投测、高程控制等，作为按图施工的依据。在施工不同阶段，做好工序之间的交接检查工作与隐蔽工程验收工作，为解决施工过程中出现有关工程平面位置、高程位置和竖直方向等问题提供实测标志与数据。3、工程竣工阶段检测工程各主要部位的实际平面位置、高程、竖向与相关尺寸，为编绘竣工图提供依据。4、变形观测对设计、建设单位指定的工程部位，按拟订的周期进行沉降、水平位移与倾斜等变形观测。（参见中华人民共和国行业标准—《建筑变形测量规程》JGJ/T8-97）一、交接桩工作1、交接规划红线桩工作，由建设单位主持，在现场由勘测单位向施工单位进行交接桩。施工单位由技术部门派人参加。2、交接桩测量资料必须齐全，并应附标桩示意图，表明各种标桩平面位置和高程，必要时应附文字说明，依照资料现场进行移交。3、交接桩时，各主要标桩应完整稳固。交桩后，接桩单位应立即组织测量人员进行复测，复测过程中，如发现问题，应及时与交桩单位研究解决。4、交接桩办理完毕后，必须履行交接桩手续，签署交接桩通...
