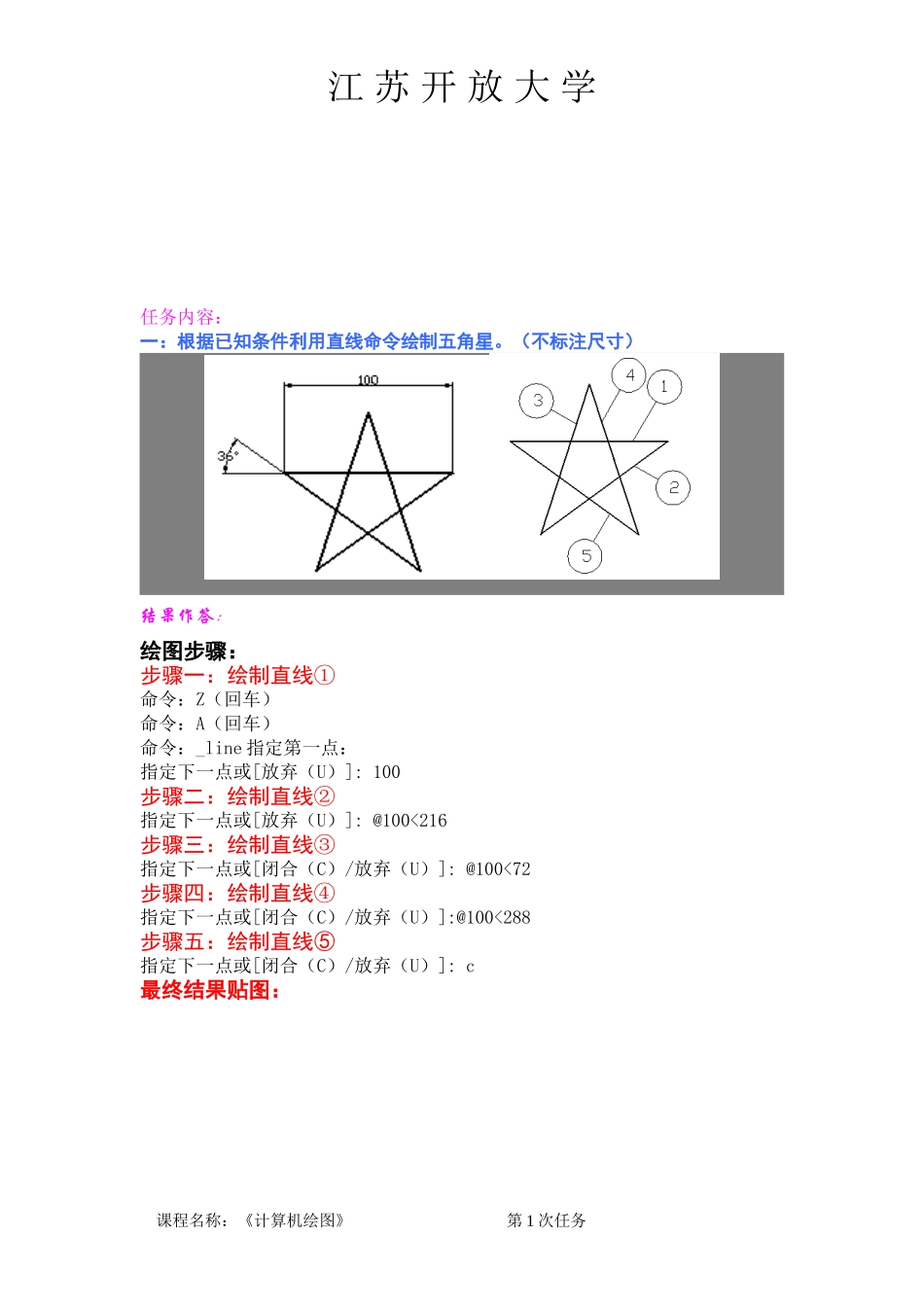

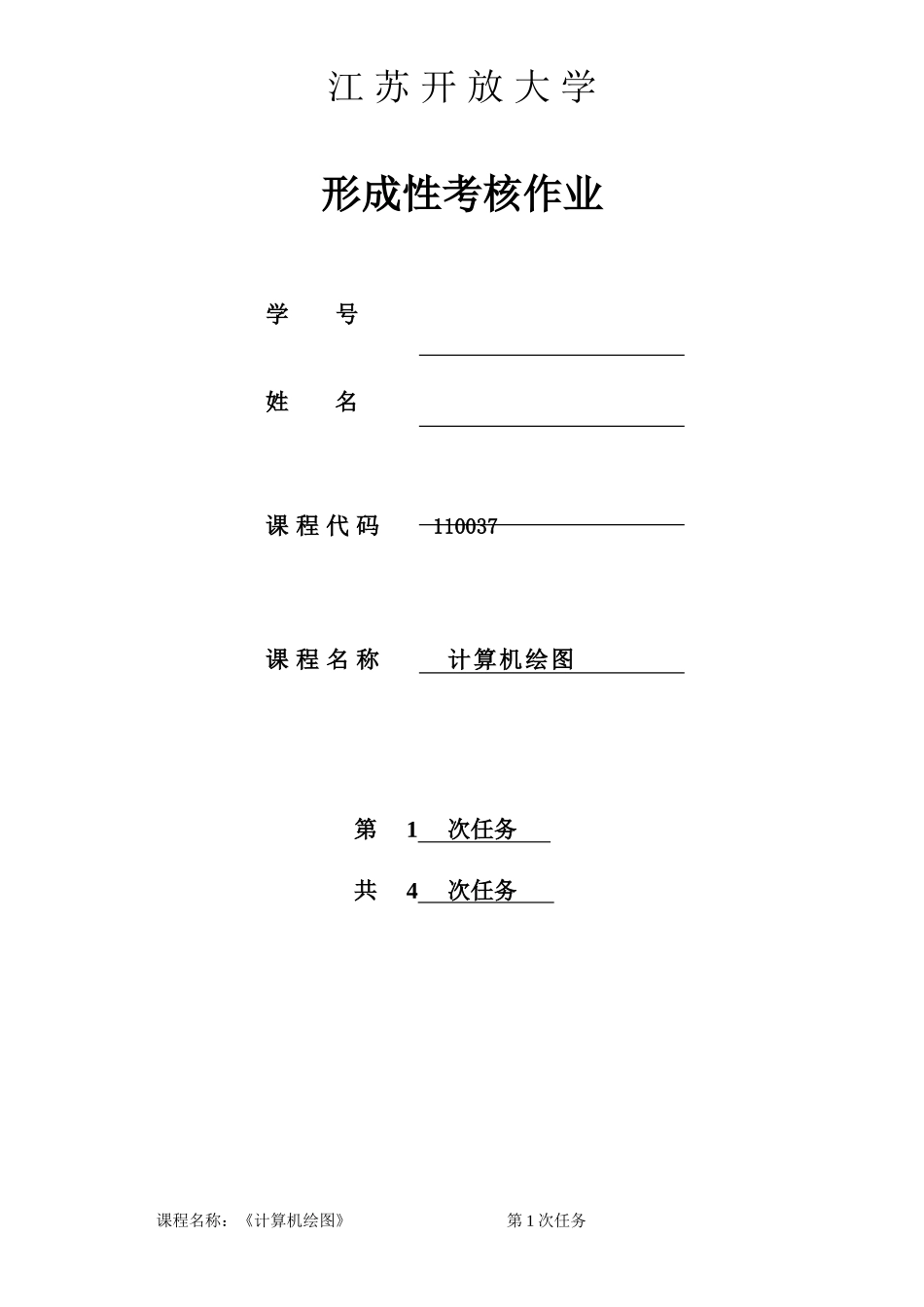

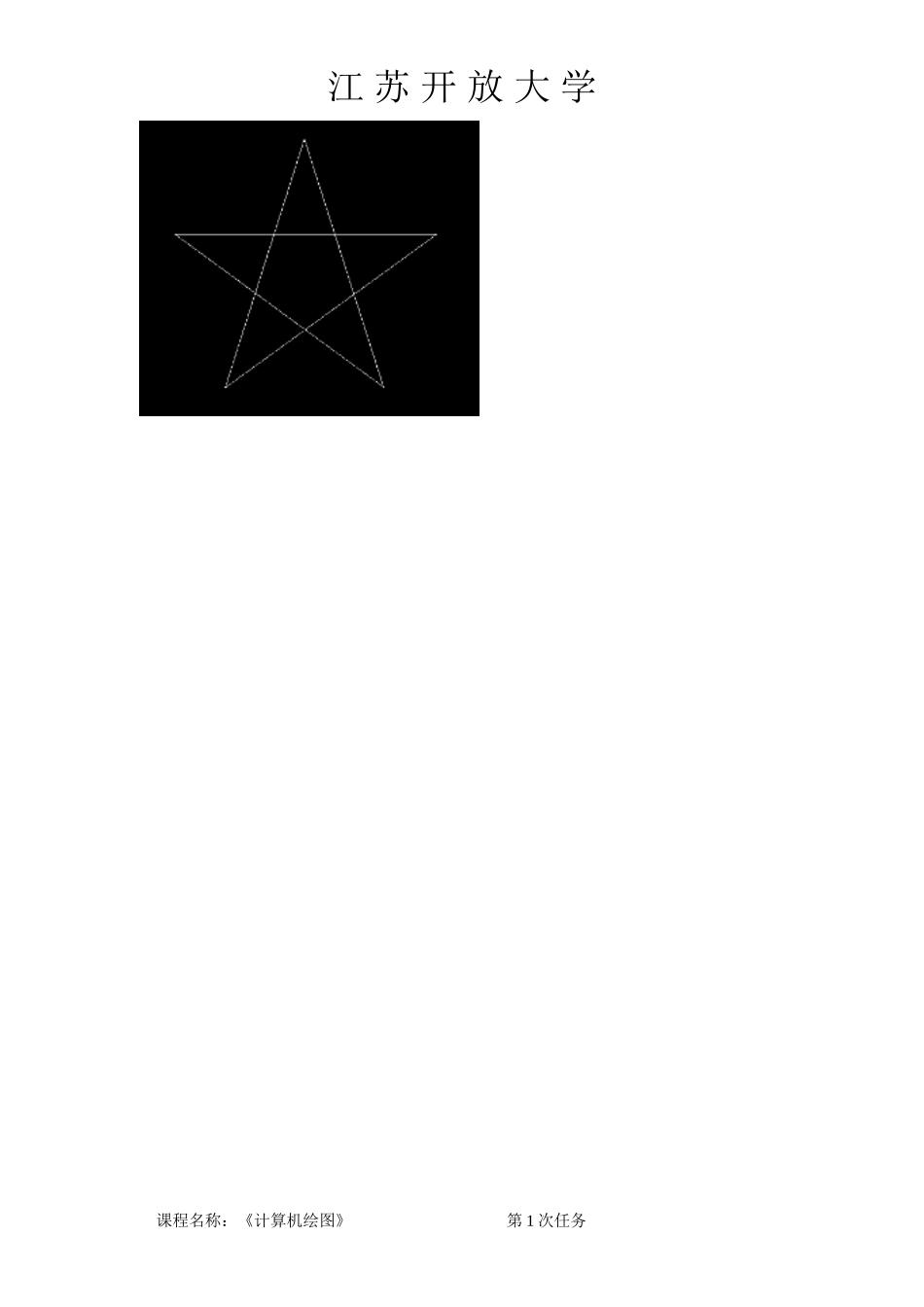

江苏开放大学形成性考核作业学号姓名课程代码110037课程名称计算机绘图第1次任务共4次任务课程名称：《计算机绘图》第1次任务江苏开放大学任务内容：一：根据已知条件利用直线命令绘制五角星。（不标注尺寸）结果作答：绘图步骤：步骤一：绘制直线①命令：Z（回车）命令：A（回车）命令：_line指定第一点：指定下一点或[放弃（U）]:100步骤二：绘制直线②指定下一点或[放弃（U）]:@100<216步骤三：绘制直线③指定下一点或[闭合（C）/放弃（U）]:@100<72步骤四：绘制直线④指定下一点或[闭合（C）/放弃（U）]:@100<288步骤五：绘制直线⑤指定下一点或[闭合（C）/放弃（U）]:c最终结果贴图：课程名称：《计算机绘图》第1次任务江苏开放大学课程名称：《计算机绘图》第1次任务江苏开放大学任务内容：二：绘制含圆的平面图形（分层设置线型和线宽），不标注尺寸。(其中：左上角和右下角的圆分别与正方形和中间的圆相切）结果作答：绘图步骤：步骤一：绘图环境设置步骤二：绘制50X50正方形命令：_line指定第一点：指定下一点或[放弃（U）]:<正交开>50指定下一点或[放弃（U）]:50指定下一点或[闭合（C）/放弃（U）]:50指定下一点或[闭合（C）/放弃（U）]:c步骤三：绘制中心线命令：_line指定第一点：指定下一点或[放弃（U）]:课程名称：《计算机绘图》第1次任务江苏开放大学指定下一点或[放弃（U）]:步骤四：绘制直径为20的圆命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：指定圆的半径或[直径（D）]：_d指定圆的直径：20步骤五：绘制其余六个小圆命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：_3p指定圆上你的第一个点：指定圆上你的第二个点：指定圆上你的第三个点：命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：_3p指定圆上你的第一个点：指定圆上你的第二个点：指定圆上你的第三个点：命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：_3p指定圆上你的第一个点：_tan到指定圆上你的第二个点：_tan到指定圆上你的第三个点：_tan到命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：_3p指定圆上你的第一个点：_tan到指定圆上你的第二个点：_tan到指定圆上你的第三个点：_tan到命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：_3p指定圆上你的第一个点：_tan到指定圆上你的第二个点：_tan到指定圆上你的第三个点：_tan到命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：_3p指定圆上你的第一个点：_tan到指定圆上你的第二个点：_tan到指定圆上你的第三个点：_tan到命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：_3p指定圆上你的第一个点：_tan到指定圆上你的第二个点：_tan到指定圆上你的第三个点：_tan到最终结果贴图：课程名称：《计算机绘图》第1次任务江苏开放大学课程名称：《计算机绘图》第1次任务江苏开放大学任务内容：三：绘制带多边形的平面图形。（不标注尺寸）结果作答：绘图步骤：（具体操作步骤字体要求为黑色）步骤一：绘图环境设置步骤二：绘制φ10、φ20圆命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：_3p指定圆上你的第一个点：指定圆的半径或[直径（D）]<7.6596>：_d指定圆的直径<15.3192>:20命令：_circle指定圆的圆心或[三点（3P）/两点（2P）/切点、切点、半径（T）]：<打课程名称：《计算机绘图》第1次任务江苏开放大学开三维对象捕捉><打开对象捕捉><极轴开>指定圆的半径或[直径（D）]<10.0000>：_d指定圆的直径<20.0000>:10步骤三：绘制中心线命令：_dimcenter选择圆弧或圆步骤四：绘制φ30圆和正六边形，并处理中心线命令：_copy找到1个当前设置：复制模式=多个指定基点或[位移（D）/模式（O）]<位移>：指定第二个点或[阵列（A）]<使用第一个点作为位移>：25指定第二个点或[阵列（A）/退出（E）/放弃（U）]<退出>：命令：_copy找到1个当前设置：复制模式=多个指定基点或[位移（D...
