房屋建筑识图基础(1)VIP免费

房屋建筑识图基础(1)_第1页
1/43
房屋建筑识图基础(1)_第2页
2/43
房屋建筑识图基础(1)_第3页
3/43

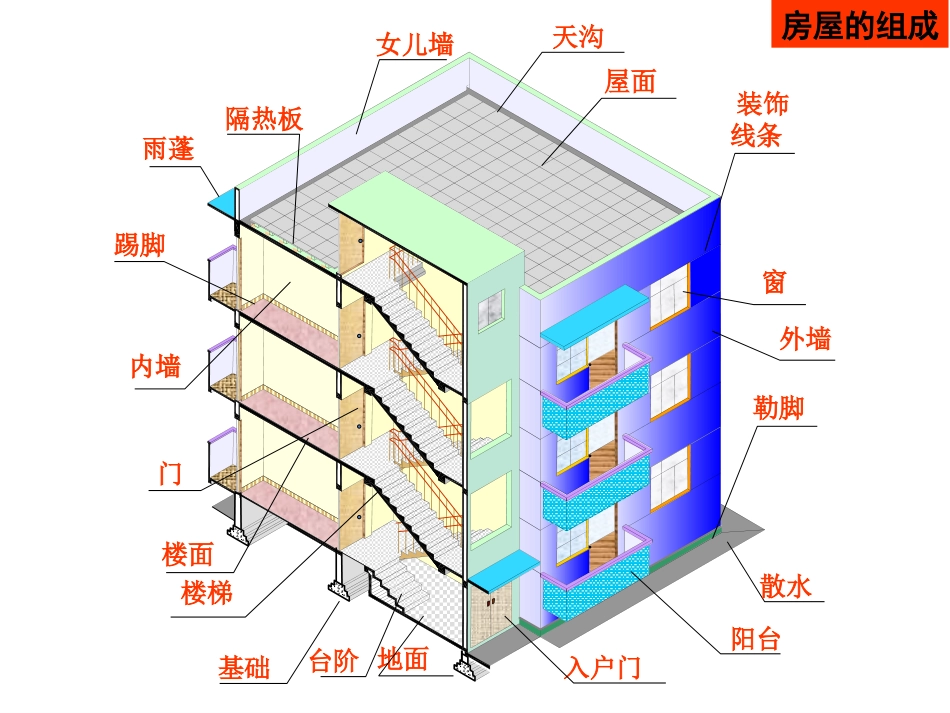

JKJK系列系列房屋建筑识图基础JKJK系列系列学习重点一、房屋的组成及其作用二、房屋建筑图的分类三、总平面图四、建筑平面图五、建筑立面图六、建筑剖面图七、建筑详图JKJK系列系列房屋的组成女儿墙天沟屋面窗雨蓬隔热板入户门阳台勒脚散水外墙装饰线条基础地面台阶楼梯楼面踢脚内墙门JKJK系列系列一、房屋的组成及其作用一、房屋的组成及其作用组成组成基础、墙、梁、柱、板、屋面等外墙、屋面、窗等门、窗、天窗等门、过道、走廊、楼梯、台阶等内墙、隔断等天沟、雨水管、散水、雨绷、明沟勒脚、防潮层等阳台、平台等作用作用支撑作用围护作用通风、采光作用内外联系及上下交通作用分隔作用排水作用护墙作用晾晒作用JKJK系列系列二、房屋建筑图的分类二、房屋建筑图的分类建筑施工图(建施图)结构施工图(结施图)反映建筑物承重结构的布置、构件类型、材料、尺寸和构造作法等。有结构设计说明、基础图、结构布置平面图和构件详图。反映建筑物的规划位置、内外装修、构造及施工要求等。有首页(图纸目录、设计总说明)、总平面图、平面图、立面图、剖面图和详图。设备施工图(设施图)反映建筑物给水排水、采暖、通风、电器等设备的布置和施工要求等。有各设备的平面布置图、系统图和详图。JKJK系列系列房屋施工图的读图房屋施工图的读图读图工作:1.按目录顺序(一般按"建施"-"结施"-"设施"的顺序排列)通读一遍,对建筑物有一个概括了解.2.读图时,应先整体后局部,先文字说明后图样,先图样后尺寸等原则依次仔细阅读.3.读图时,应特别注意各类图纸的表达重点和它们之间的内在联系.读图概述JKJK系列系列定位轴线定位轴线定位轴线定位轴线指建筑物主要墙、柱等承重构件加上编号的轴线。定位轴线用细点画线绘制,轴线编号圆为细实线,直径为8-10mm(详图上为10mm)。平面图上横向编号应用阿拉伯数字,从左至右顺序编写;竖向编号应用大写拉丁字母(I、O、Z除外)自下而上顺序编写。JKJK系列系列1A表示表示AA号轴线后附加的第一根轴线号轴线后附加的第一根轴线表示表示AA号轴线后附加的第一根轴线号轴线后附加的第一根轴线10A表示表示AA号轴线之前附加的第一根轴号轴线之前附加的第一根轴线线表示表示AA号轴线之前附加的第一根轴号轴线之前附加的第一根轴线线附加轴线的编号用分数表示,分母为前一轴线的编号,分子为附加轴线的编号,用阿拉伯数字顺序编写。附加定位轴线的表示方法及含义附加定位轴线的表示方法及含义附加定位轴线的表示方法及含义附加定位轴线的表示方法及含义JKJK系列系列若房屋平面形状为折线形,定位轴线也可自左往右、自下往上依次编写,如图4-13所示。若房屋平面形状为圆形平面,定位轴线编号其径向轴线,宜用阿拉伯数字表示,从左下角开始,按逆时针顺序编写;定位轴线编号其圆周轴线,宜用大写拉丁字母表示,从外向内顺序编写,如图4-14所示。JKJK系列系列立面与剖面图上注法标高符号标高符号标高符号标高符号以标高符号表示建筑物某一部位的高度。标高符号为等腰直角三角形,三角形高3mm,以细实线绘制。标高数值以米为单位,一般注至小数点后三位数(总平面图中为二位数)。标高符号应整齐有序、对齐画出。绝对标高青岛某处黄海海平面定为标高零点,总平面图中的室外地面标高即为绝对标高;相对标高以底层室内主要地坪标高定为相对标高的零点。3.00049.503.000+0.000-0.020右边标注时平面图上注法总平面图上室外标高注法4.500特殊情况注法3.0006.0009.000多层标注时3.000-0.020左边标注时+0.000零点标高注写成+0.000,负数标高数字前加注“-”,正数标高数字前不写“+”。JKJK系列系列索引符号和详图符号索引符号和详图符号表示方法备注名称详图的编号详图所在的图纸编号详图在本页图纸内详图的编号详图所在的图纸编号标准图集的编号详图的编号圆圈和引出线均用细实线绘制,圆圈直径为10mm,引出线应对准索引符号的圆心。索引符号25J103535圆圈和引出线画法同上,粗短线代表剖切位置,引出线所在的一侧为剖视方向。剖面索引符号详图的编号详图所在的图纸编号详图的编号详图所在的图纸编号详图在本页图纸内详图的编号J10335552圆圈直径为14mm的粗实线圆详图符号(...
