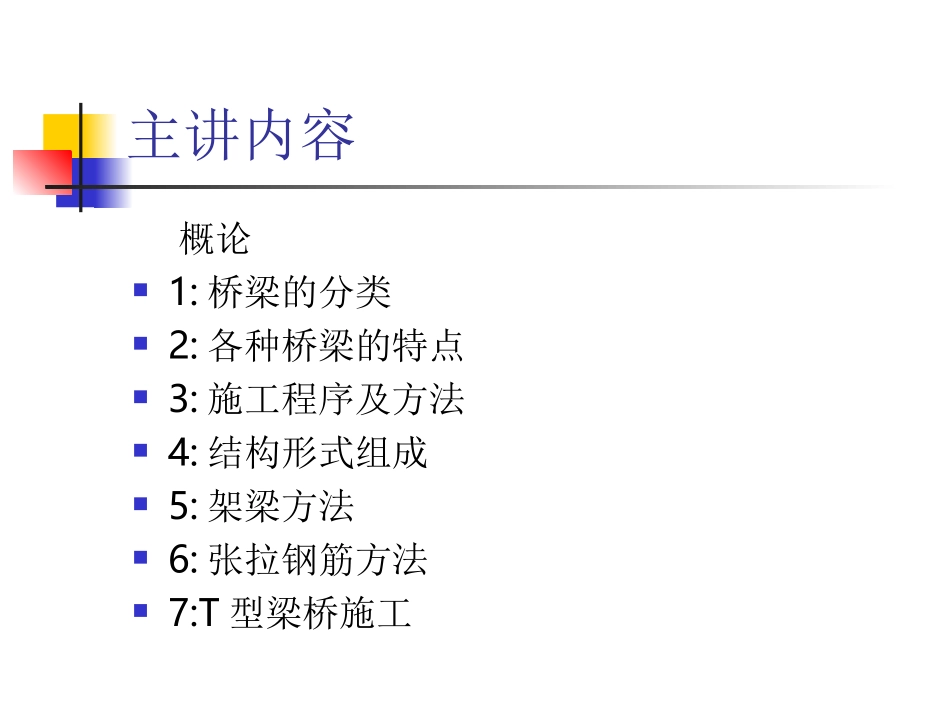

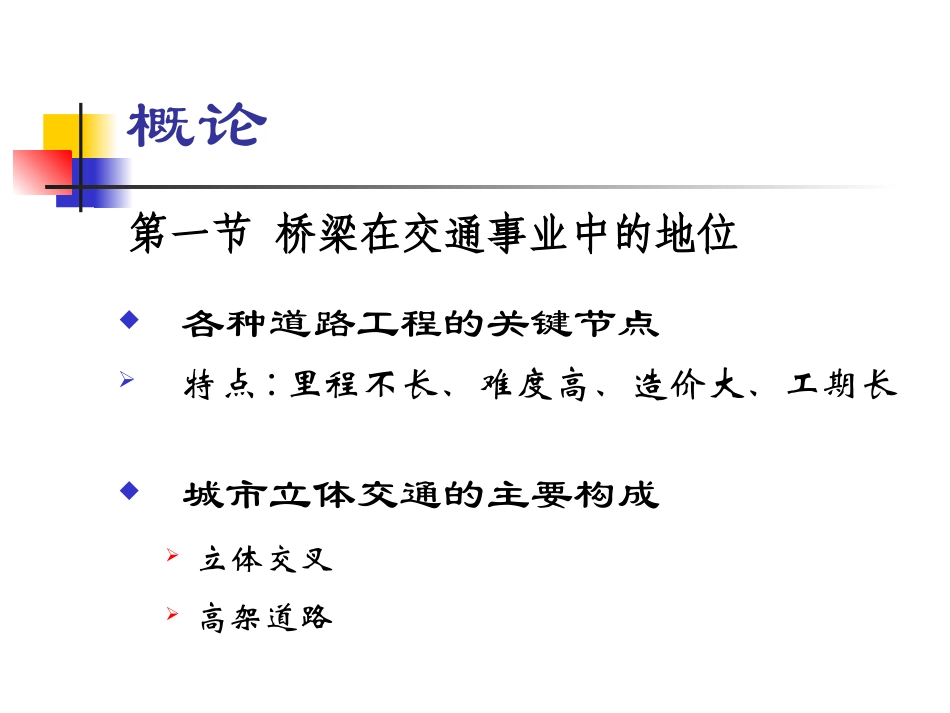

桥梁主讲人:陈会锋毕业学校:黄河水院专业:道路桥梁工程技术时间:2011年8月1日主讲内容概论1:桥梁的分类2:各种桥梁的特点3:施工程序及方法4:结构形式组成5:架梁方法6:张拉钢筋方法7:T型梁桥施工概论第一节桥梁在交通事业中的地位各种道路工程的关键节点特点:里程不长、难度高、造价大、工期长城市立体交通的主要构成立体交叉高架道路桥梁建设规模第二节我国桥梁建筑的成就桥型最大跨径桥名梁桥270虎门辅航大桥拱桥550上海卢浦大桥斜拉桥1088苏通大桥悬索桥1490润扬长江大桥虎门辅航大桥第二节我国桥梁建筑的成就第二节我国桥梁建筑的成就苏通大桥第二节我国桥梁建筑的成就上海卢浦大桥南京长江二桥第二节我国桥梁建筑的成就第二节我国桥梁建筑的成就润扬长江大桥基础工程水深50米已经解决100米以上尚待探索设计水平允许应力法极限状态法可靠度理论第二节我国桥梁建筑的成就第三节20世纪桥梁工程的伟大成就桥梁建设规模新材料的应用预应力技术的应用计算机技术的应用洲际联络工程1.桥梁的组成与分类从传递荷载功能划分：桥跨结构（上部结构）直接承担使用荷载桥墩、桥台、支座（下部结构）将上部结构的荷载传递到基础中去挡住路堤的土保证桥梁的温差伸缩基础将桥梁结构的反力传递到地基一、桥梁的组成梁桥的基本组成一、桥梁的组成一、桥梁的组成桥梁附属设施：1、桥面铺装(或称行车道铺装)2、排水防水系统3、栏杆(或防撞栏杆)4、伸缩缝5、灯光照明一、桥梁的组成二、桥梁的分类1、按跨径大小分类我国公路工程技术标准桥梁分类桥梁分类多孔跨径总长L(m)单孔跨径L0(m)特大桥L≥500L0≥100大桥100≤L＜50040≤L0＜100中桥30＜L＜10020≤L0＜40小桥8≤L≤305≤L0＜202、按桥面的位置划分上承式——视野好、建筑高度大下承式——建筑高度小、视野差中承式——兼有两者的特点二、桥梁的分类3、按桥梁用途来划分公路桥、铁路桥、公路铁路两用桥农桥、人行桥、运水桥(渡槽)、其它专用桥梁(如通过管路、电缆等)二、桥梁的分类4、按材料来划分木桥、钢桥、圬工桥(包括砖、石、混凝土桥)、钢筋混凝土桥、预应力钢筋混凝土桥二、桥梁的分类5、按结构体系划分梁式桥——主梁受弯拱桥——主拱受压刚架桥——构件受弯压缆索承重桥梁——缆索受拉组合体系桥梁——几种受力的组合二、桥梁的分类二、桥梁的分类组合体系桥梁6、按跨越方式固定式的桥梁开启桥浮桥漫水桥二、桥梁的分类二、桥梁的分类开启桥7、按施工方法整体施工桥梁——上部结构一次浇筑而成节段施工桥梁——上部结构分节段组拼而成二、桥梁的分类二、桥梁的分类整体施工桥梁桥梁的发展分类混凝土简支梁桥混凝土悬臂梁桥混凝土连续梁桥混凝土刚构桥圬工及混凝土拱桥混凝土斜拉桥悬索桥各种桥梁的基本特点梁式桥包括简支板梁桥、悬臂梁桥、连续梁桥其中简支板梁桥跨越能力最小,一般一跨在8-20m.连续梁桥国内最大跨径在200m以下,国外已达240m。拱桥在竖向荷载作用下，两端支承处产生竖向反力和水平推力,正是水平推力大大减小了跨中弯矩,使跨越能力增大.理论推算,混凝土拱极限跨度在500m左右,钢拱可达1200m.亦正是这个推力,修建拱桥时需要良好的地质条件。各种桥梁的基本特点刚架桥有T形刚架桥和连续刚构桥,T形刚架桥主要缺点是桥面伸缩缝较多,不利于高速行车.连续刚构主梁连续无缝,行车平顺.施工时无体系转换.跨径我国最大已达270m(虎门大桥辅航道桥)。缆索承重桥(斜拉桥和悬索桥)是建造跨度非常大的桥梁最好的设计.道路或铁路桥面靠钢缆吊在半空，缆索悬挂在桥塔之间。斜拉桥已建成的主跨可达1088m,悬索桥可达1991m。组合体系桥有梁拱组合体系,如系杆拱、桁架拱、多跨拱梁结构等.梁刚架组合体系,如T形刚构桥等。各种桥梁的基本特点桁梁式桥：有坚固的横梁，横梁的每一端都有支撑。最早的桥梁就是根据这种构想建成的。他们不过是横跨在河流两岸之间的树干或石块。现代的桁梁式桥，通常是以钢铁或混凝土制成的长型中空桁架为横梁。这使桥梁轻而坚固。利用这种方法建造的桥梁叫做...
