倒虹吸检查井施工方案--钢板桩VIP免费

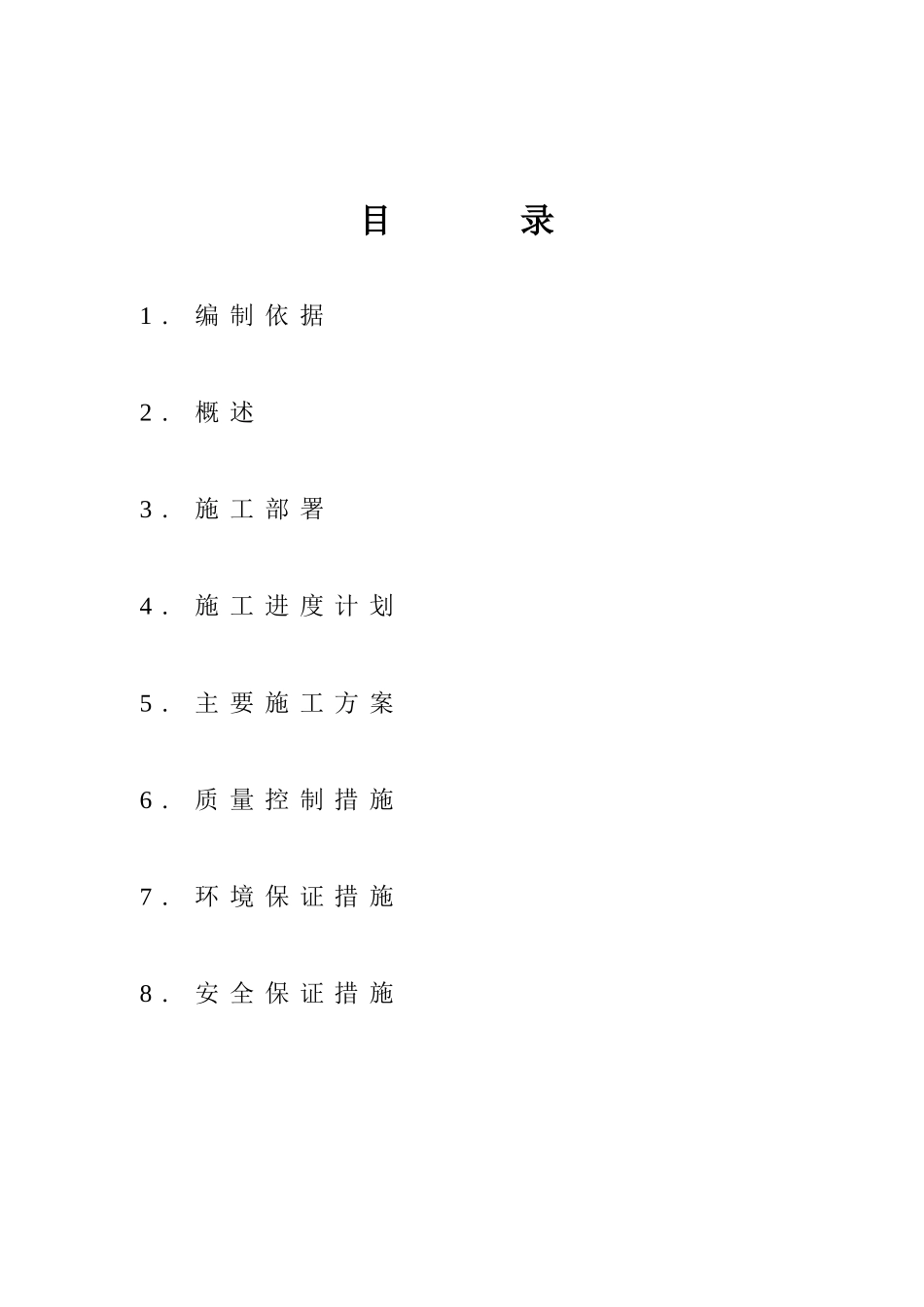

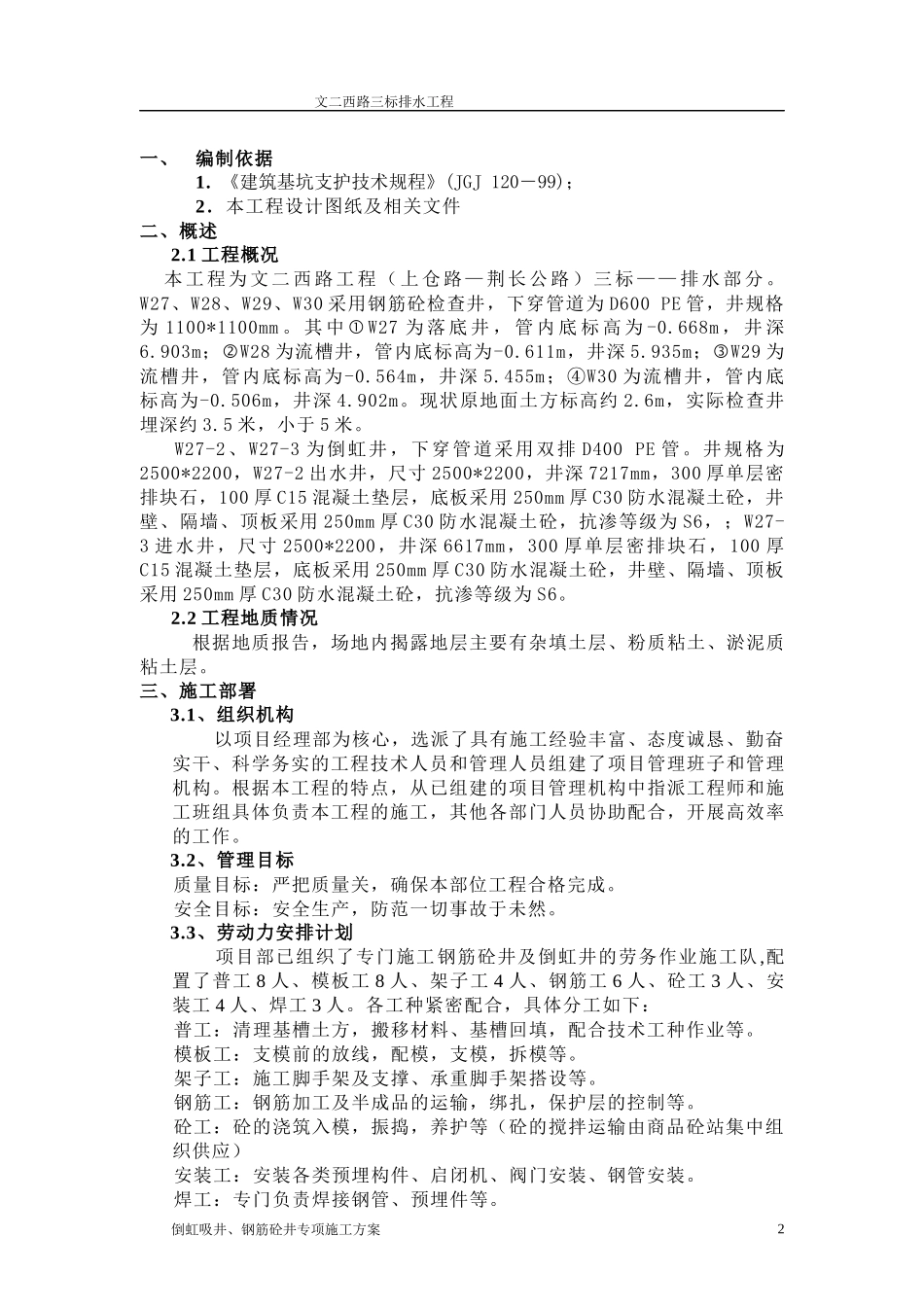

目录1.编制依据2.概述3.施工部署4.施工进度计划5.主要施工方案6.质量控制措施7.环境保证措施8.安全保证措施文二西路三标排水工程一、编制依据1.《建筑基坑支护技术规程》(JGJ120－99)；2．本工程设计图纸及相关文件二、概述2.1工程概况本工程为文二西路工程（上仓路—荆长公路）三标——排水部分。W27、W28、W29、W30采用钢筋砼检查井，下穿管道为D600PE管，井规格为1100*1100mm。其中W27为落底井，管内底标高为-0.668m，井深6.903m；W28为流槽井，管内底标高为-0.611m，井深5.935m；W29为流槽井，管内底标高为-0.564m，井深5.455m；④W30为流槽井，管内底标高为-0.506m，井深4.902m。现状原地面土方标高约2.6m，实际检查井埋深约3.5米，小于5米。W27-2、W27-3为倒虹井，下穿管道采用双排D400PE管。井规格为2500*2200，W27-2出水井，尺寸2500*2200，井深7217mm，300厚单层密排块石，100厚C15混凝土垫层，底板采用250mm厚C30防水混凝土砼，井壁、隔墙、顶板采用250mm厚C30防水混凝土砼，抗渗等级为S6，；W27-3进水井，尺寸2500*2200，井深6617mm，300厚单层密排块石，100厚C15混凝土垫层，底板采用250mm厚C30防水混凝土砼，井壁、隔墙、顶板采用250mm厚C30防水混凝土砼，抗渗等级为S6。2.2工程地质情况根据地质报告，场地内揭露地层主要有杂填土层、粉质粘土、淤泥质粘土层。三、施工部署3.1、组织机构以项目经理部为核心，选派了具有施工经验丰富、态度诚恳、勤奋实干、科学务实的工程技术人员和管理人员组建了项目管理班子和管理机构。根据本工程的特点，从已组建的项目管理机构中指派工程师和施工班组具体负责本工程的施工，其他各部门人员协助配合，开展高效率的工作。3.2、管理目标质量目标：严把质量关，确保本部位工程合格完成。安全目标：安全生产，防范一切事故于未然。3.3、劳动力安排计划项目部已组织了专门施工钢筋砼井及倒虹井的劳务作业施工队,配置了普工8人、模板工8人、架子工4人、钢筋工6人、砼工3人、安装工4人、焊工3人。各工种紧密配合，具体分工如下：普工：清理基槽土方，搬移材料、基槽回填，配合技术工种作业等。模板工：支模前的放线，配模，支模，拆模等。架子工：施工脚手架及支撑、承重脚手架搭设等。钢筋工：钢筋加工及半成品的运输，绑扎，保护层的控制等。砼工：砼的浇筑入模，振捣，养护等（砼的搅拌运输由商品砼站集中组织供应）安装工：安装各类预埋构件、启闭机、阀门安装、钢管安装。焊工：专门负责焊接钢管、预埋件等。倒虹吸井、钢筋砼井专项施工方案2文二西路三标排水工程3.4、投入的主要施工机械设备为满足本工程的施工需要，拟投入主要施工机械设备如下：①、为满足基槽土方开挖，投入挖掘机2台，自卸汽车8台，潜水泵3台。②、为满足砼施工需要，砼计划从商品砼站购置，采用砼搅拌运输车运至现场浇筑，现场配备砼振动器2台；电焊机4台；其他设备等均已按施工组织总设计的配置要求组织到位，满足本工程的施工需要。3.5、投入的主要施工材料主要施工周转材料计划如下表：序号材料名称规格单位数量备注1拉森III型钢板桩9m吨30基坑支护桩2松木桩梢径150m100支护桩腰梁3钢管Ф48吨1支架、模板加固用4胶合九夹板δ＝2cmm2180基础、墙身及盖板模板用5对拉螺杆φ16l＝0.9m套160模板加固用6碘钨灯1kw盏3夜间照明用7电缆线10mm2m100现场用电8配电箱个2现场用电其它主材及设备按设计图纸及施工要求配备或订制。3.6、施工平面布置3.6.1、临时设施布置，及施工用水用电根据现场实际情况，倒虹吸施工利用相邻施工的支涌2箱涵施工用的钢筋加工场和木工加工场，钢筋、模板半成品预制后人工搬移到现场安装。混凝土采用商品混凝土，施工用电采用市电供应，及一台30kw发电机备用，主要用电设备为振动器、电焊机、木工设备和潜水泵以及照明，总功率约10kw，完全能满足用电要求。3.7、技术准备3.7.1、进行测量放线及水准高程复核，对照设计及变更图纸，核对检查井、管道平面位置、井室尺寸及标高。3.7.2、对地基进行试验检测，确保满足地基承载力要求。3.7.3、按照施工规范要求，对用于该工程的原材料进行抽样检测，设备预埋件要求厂商提前送到施工现场，...
