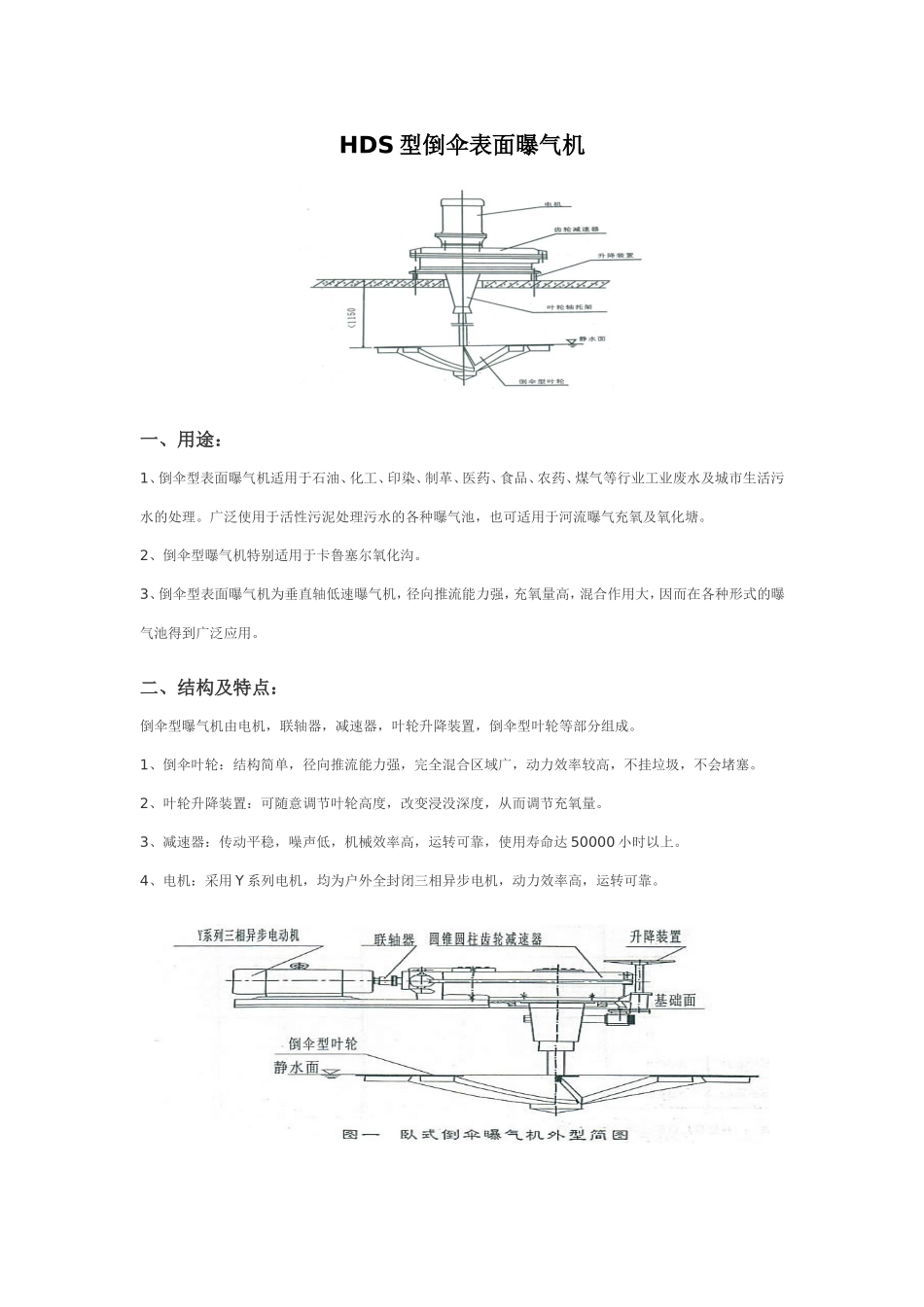

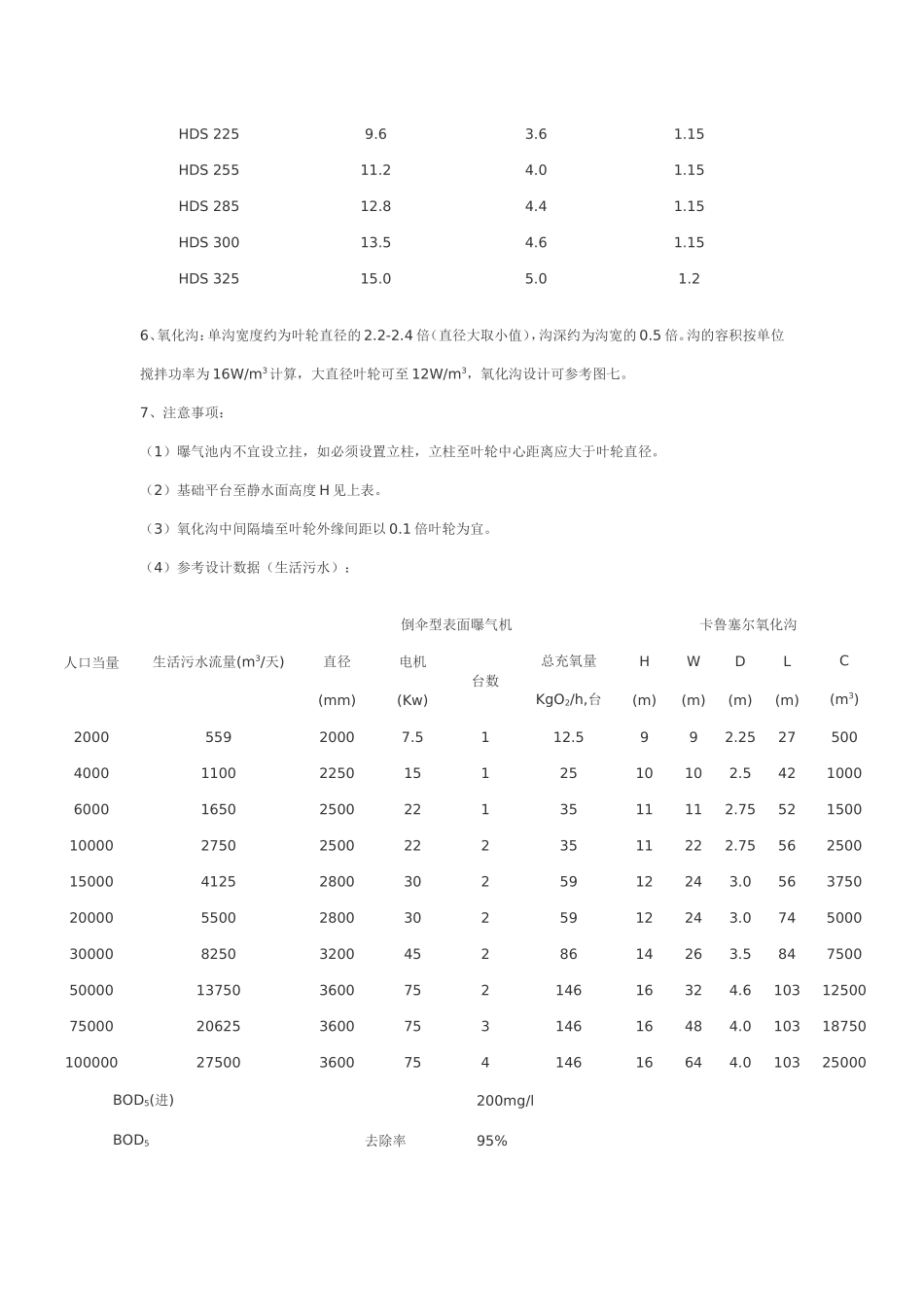

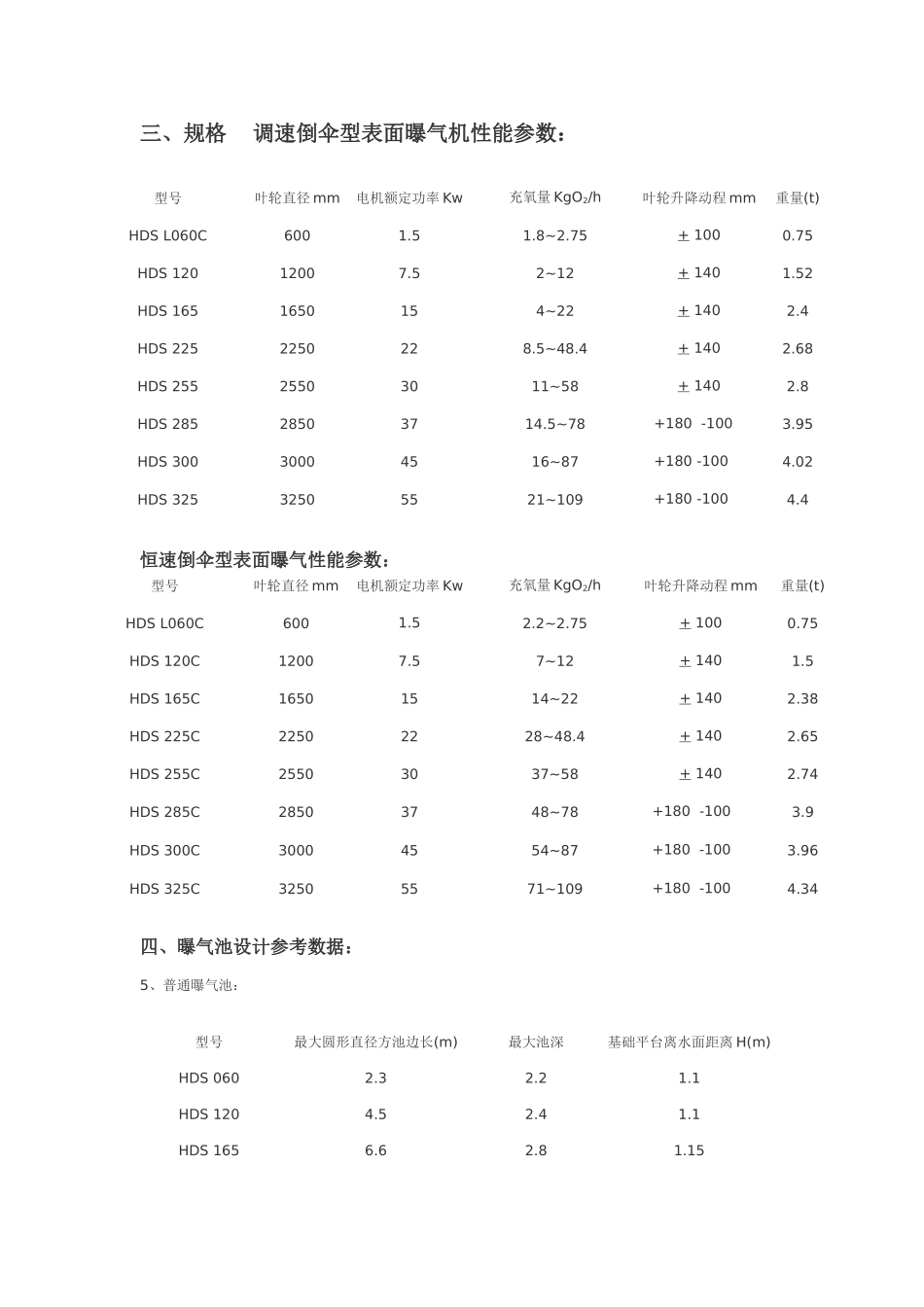

HDS型倒伞表面曝气机一、用途：1、倒伞型表面曝气机适用于石油、化工、印染、制革、医药、食品、农药、煤气等行业工业废水及城市生活污水的处理。广泛使用于活性污泥处理污水的各种曝气池，也可适用于河流曝气充氧及氧化塘。2、倒伞型曝气机特别适用于卡鲁塞尔氧化沟。3、倒伞型表面曝气机为垂直轴低速曝气机，径向推流能力强，充氧量高，混合作用大，因而在各种形式的曝气池得到广泛应用。二、结构及特点：倒伞型曝气机由电机，联轴器，减速器，叶轮升降装置，倒伞型叶轮等部分组成。1、倒伞叶轮：结构简单，径向推流能力强，完全混合区域广，动力效率较高，不挂垃圾，不会堵塞。2、叶轮升降装置：可随意调节叶轮高度，改变浸没深度，从而调节充氧量。3、减速器：传动平稳，噪声低，机械效率高，运转可靠，使用寿命达50000小时以上。4、电机：采用Y系列电机，均为户外全封闭三相异步电机，动力效率高，运转可靠。三、规格调速倒伞型表面曝气机性能参数：型号叶轮直径mm电机额定功率Kw充氧量KgO2/h叶轮升降动程mm重量(t)HDSL060C6001.51.8~2.75+1000.75HDS12012007.52~12+1401.52HDS1651650154~22+1402.4HDS2252250228.5~48.4+1402.68HDS25525503011~58+1402.8HDS28528503714.5~78+180-1003.95HDS30030004516~87+180-1004.02HDS32532505521~109+180-1004.4恒速倒伞型表面曝气性能参数：型号叶轮直径mm电机额定功率Kw充氧量KgO2/h叶轮升降动程mm重量(t)HDSL060C6001.52.2~2.75+1000.75HDS120C12007.57~12+1401.5HDS165C16501514~22+1402.38HDS225C22502228~48.4+1402.65HDS255C25503037~58+1402.74HDS285C28503748~78+180-1003.9HDS300C30004554~87+180-1003.96HDS325C32505571~109+180-1004.34四、曝气池设计参考数据：5、普通曝气池：型号最大圆形直径方池边长(m)最大池深基础平台离水面距离H(m)HDS0602.32.21.1HDS1204.52.41.1HDS1656.62.81.15HDS2259.63.61.15HDS25511.24.01.15HDS28512.84.41.15HDS30013.54.61.15HDS32515.05.01.26、氧化沟：单沟宽度约为叶轮直径的2.2-2.4倍（直径大取小值），沟深约为沟宽的0.5倍。沟的容积按单位搅拌功率为16W/m3计算，大直径叶轮可至12W/m3，氧化沟设计可参考图七。7、注意事项：（1）曝气池内不宜设立拄，如必须设置立柱，立柱至叶轮中心距离应大于叶轮直径。（2）基础平台至静水面高度H见上表。（3）氧化沟中间隔墙至叶轮外缘间距以0.1倍叶轮为宜。（4）参考设计数据（生活污水）：人口当量生活污水流量(m3/天)倒伞型表面曝气机卡鲁塞尔氧化沟直径(mm)电机(Kw)台数总充氧量KgO2/h,台H(m)W(m)D(m)L(m)C(m3)200055920007.5112.5992.25275004000110022501512510102.54210006000165025002213511112.7552150010000275025002223511222.7556250015000412528003025912243.056375020000550028003025912243.074500030000825032004528614263.58475005000013750360075214616324.6103125007500020625360075314616484.01031875010000027500360075414616644.010325000BOD5(进)200mg/lBOD5去除率95%NH3-去除率95%NO3-去除率40%-70%图二HDSL060立式倒伞曝气机外形简图技术要求1、地基厚度H由设备质量及池型决定；2、3-￠60孔为叶轮安装维修用；3、预留的4个300*300*340孔，安装时二次现浇埋地脚螺栓。4、括号内尺寸为HDSL060C型号使用。HDSL060-225图三立式倒伞型表曝机基础图图四HDS120基础图技术要求1、地脚平板厚度可根据设备重量决定，池子大小由土建决定。2、二通孔￠60为安装或检修时起吊叶轮用，安装底板时注意对准二通孔。3、地脚孔也可做成通孔，但须配用双头螺栓、垫板固定。图五HDS165HDS225HDS255基础图技术要求1、地脚平板厚度可根据设备重量决定，池子大小由土建决定。2、二通孔￠60为安装或检修时起吊叶轮用，安装底板时注意对准二通孔。3、地脚孔也可做成通孔，但须配用双头螺栓、垫板固定。图六HDS285HDS300HDS325基础图技术要求1、地脚平板厚度可根据设备重量决定，池子大小由土建决定。2、二通孔￠60为安装或检修时起吊叶轮用，安装底板时注意对准二通孔。3、地脚孔也可做成通孔，但须配用双头螺栓、垫板固定。五、卡鲁塞尔氧化沟参考形式（图七）（用于生活污水及部分工业污水550-1000000m3）b-沟宽(m)w-全宽(m)L-全长(m)D-水深(m)C-总容积(m3)倒伞型表面曝气机使用说明书宜兴市泰润环保科技有限公司电话：0510－87891245传真：0510－87833528地址：江苏省宜兴市高塍镇中心路
