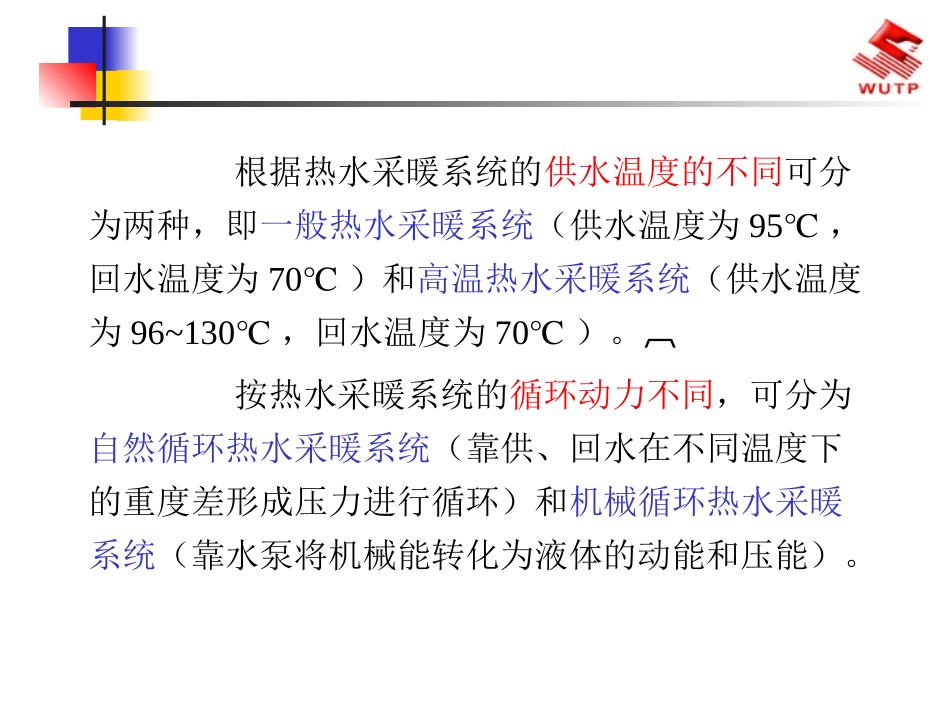

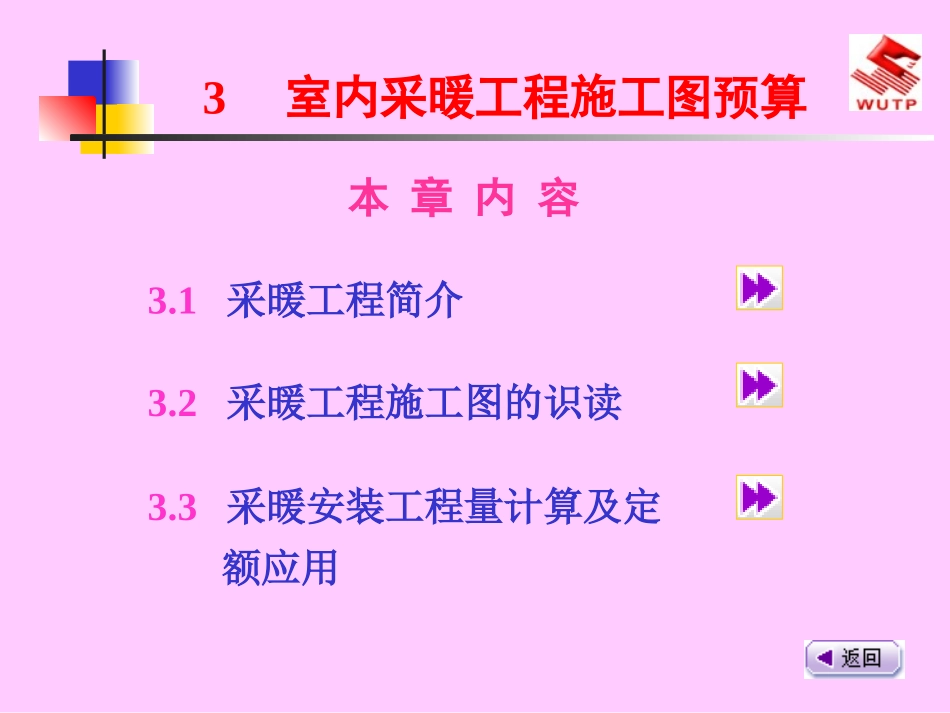

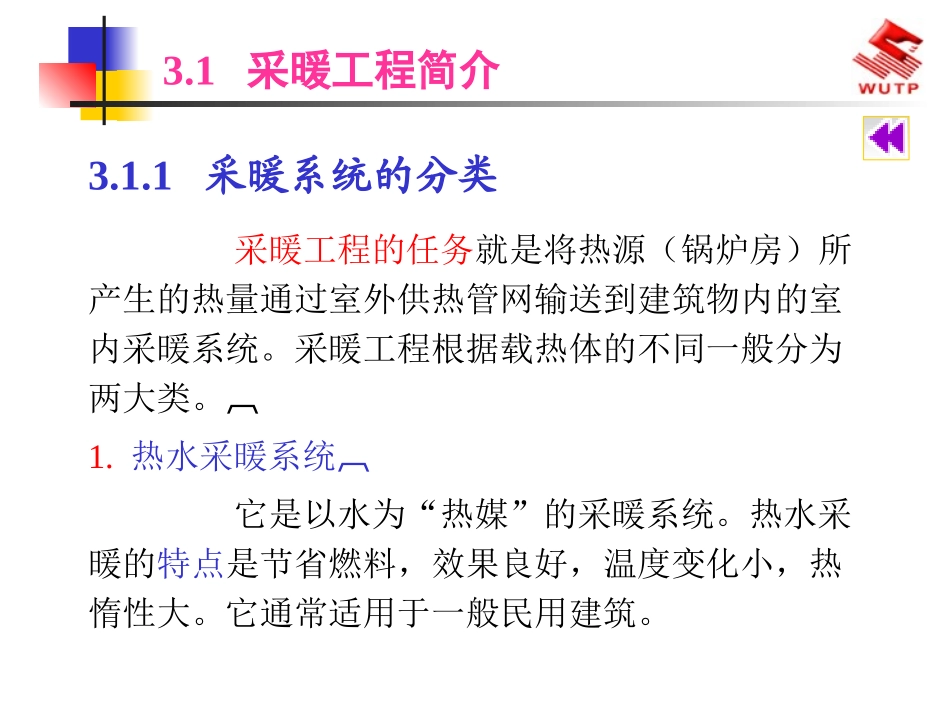

3室内采暖工程施工图预算本章内容3.1采暖工程简介3.2采暖工程施工图的识读3.3采暖安装工程量计算及定额应用3.1采暖工程简介采暖工程的任务就是将热源（锅炉房）所产生的热量通过室外供热管网输送到建筑物内的室内采暖系统。采暖工程根据载热体的不同一般分为两大类。1.热水采暖系统它是以水为“热媒”的采暖系统。热水采暖的特点是节省燃料，效果良好，温度变化小，热惰性大。它通常适用于一般民用建筑。3.1.1采暖系统的分类根据热水采暖系统的供水温度的不同可分为两种，即一般热水采暖系统（供水温度为95℃，回水温度为70℃）和高温热水采暖系统（供水温度为96~130℃，回水温度为70℃）。按热水采暖系统的循环动力不同，可分为自然循环热水采暖系统（靠供、回水在不同温度下的重度差形成压力进行循环）和机械循环热水采暖系统（靠水泵将机械能转化为液体的动能和压能）。2.蒸汽采暖系统它是以水蒸气为“热媒”的采暖系统。它的特点是温度变化大，热惰性小，易造成室内干燥，卫生效果差。适用于需要集中而短暂采暖的公共建筑。根据蒸汽采暖系统的使用压力不同，可分为低压蒸汽采暖（蒸汽工作压力≤0.07MPa）和高压蒸汽采暖（蒸汽工作压力＞0.07MPa）两种。按凝结水的回水方式不同，可分为重力回水式蒸汽采暖系统（凝结水靠重力直接回到锅炉）和机械回水式蒸汽采暖系统（凝结水靠重力先流到锅炉房的凝结水箱，然后再用泵抽送到锅炉内）。如图3.1所示，热水采暖系统一般由以下三部分组成：(1)热源热源是指能够提供热量的设备，常见的热源有热水锅炉、蒸汽锅炉、工业余热等。锅炉一般由锅炉本体及附属设备组成。3.1.2热水采暖系统简介3.1.2.1热水采暖系统的组成①锅炉本体是将热媒通过燃料的燃烧加热，使其温度升高的设备。常见的设备有立式锅炉、快装锅炉、火管锅炉等。②软化水设备是将普通水经处理变为软水的设备。③烟气净化设备是将燃烧过程中产生的烟尘经处理后达到排放标准的设备。④除灰（渣）、上煤设备、风机、热交换器和装料等设备。(2)室外热力管网它一般是指由锅炉房外墙皮1.5m以外至各采暖点之间（入口装置以外）的管道。(3)室内采暖系统它一般是指由入口装置以内的管道、散热器、排气装置等设施所组成的供热系统。图3.1热水采暖系统组成示意图指室内采暖系统输送热媒的干管、立管的设计布置形式。在采暖工程中，管道的布置形式较多，常用的有以下几种：(1)双管上行下给式这种布置方式又称为上分式供热系统。供热干管是由室外直接引入建筑物顶层的顶棚下或吊顶中，然后由顶层设置立管分别送给以下各层的散热器。回水干管敷设在建筑物的底层，如图3.2所示。3.1.2.2室内采暖系统的形式(2)单管上行下给式单管上行下给系统是连接散热器的立管只有一根，供热干管和回水干管同双管的敷设方式一样。这种方式能够保证进入各层散热器的热媒流量相同，不会出现垂直失调现象。(3)下行上给式这种布置方式又称为下分式供热系统，如图3.3所示。供热干管是由室外直接引入建筑物室内底层，再通过立管送到以上各层散热器。它一般适用于建筑物顶层不宜布置管道的情况。（4）水平串联式水平串联式采暖系统（如图3.4所示）的特点是构造简单、节省管材、减少穿越楼板。但每一串联环路连接的散热器组数不宜太多。图3.2双管上行下给式采暖系统图3.3下行上给式采暖系统图3.4水平串联式采暖系统室内采暖管道除有特殊的要求外，一般均采用明装敷设。常用的管材为焊接钢管。供水立管与散热器支管的连接，当直径≤32mm时采用活接头、弯头、三通等管件丝扣连接，当管道直径＞40mm时可采用焊接连接。焊接安装钢管管件一般在施工现场用煨弯、挖眼接管等方法制作。立管与支管在同一平面交叉，立管应煨制成“元宝弯”的形式绕开，如图3.5（a）所示。水平管与散热器连接，因不在同一条直线上，需要煨制“来回弯（灯叉弯）”进行连接，如图3.5（b）所示。3.1.2.3采暖管道的敷设（a）元宝弯；(b)来回弯图3.5煨弯形式示意图散热器的功能是将热介质所携带的热能散发到建筑物的室内空间。工程中散热器的型号、每组的片数都是由设计确定的。散热器的安...
