2016年一模 故障电路专题汇编VIP免费

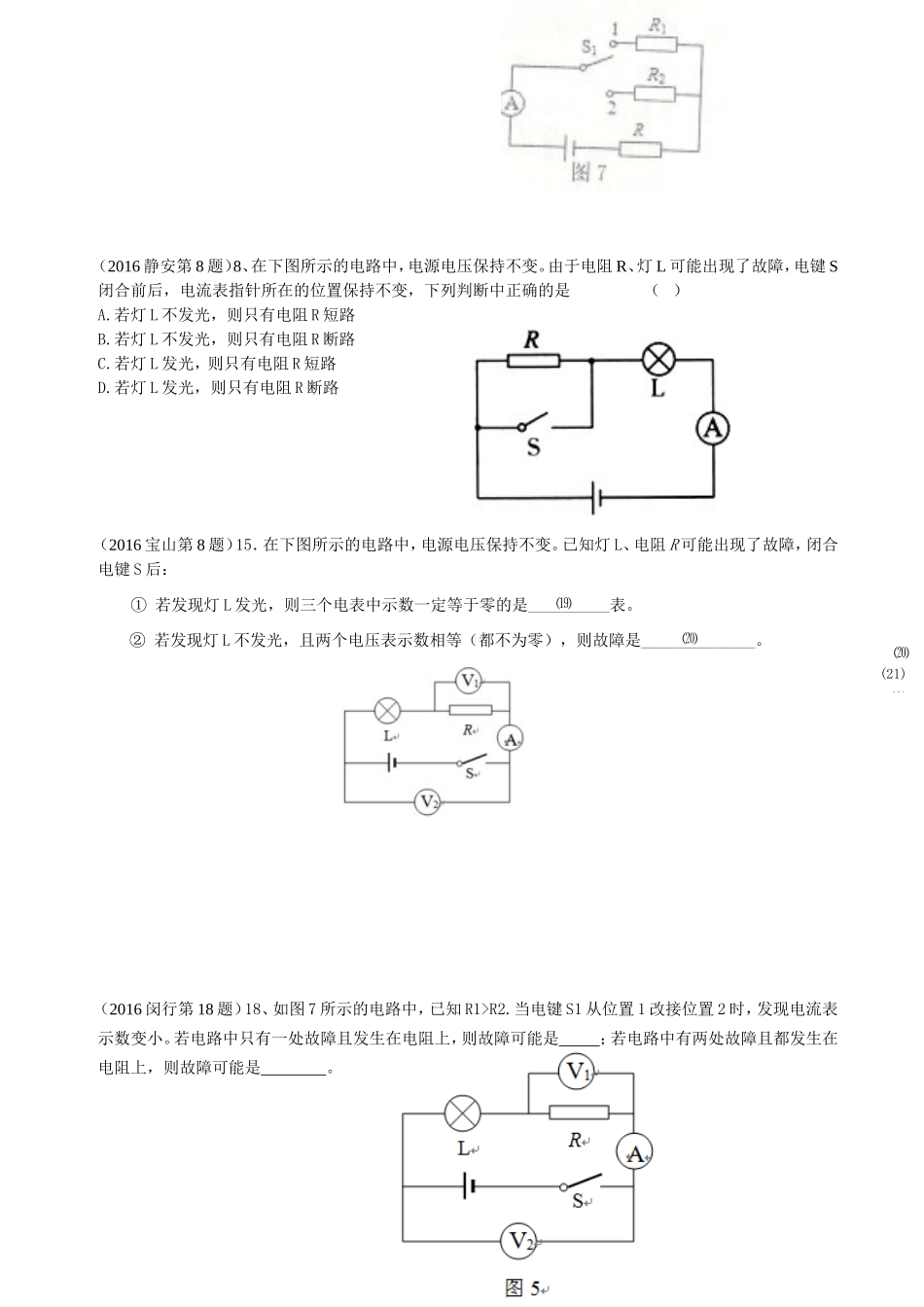

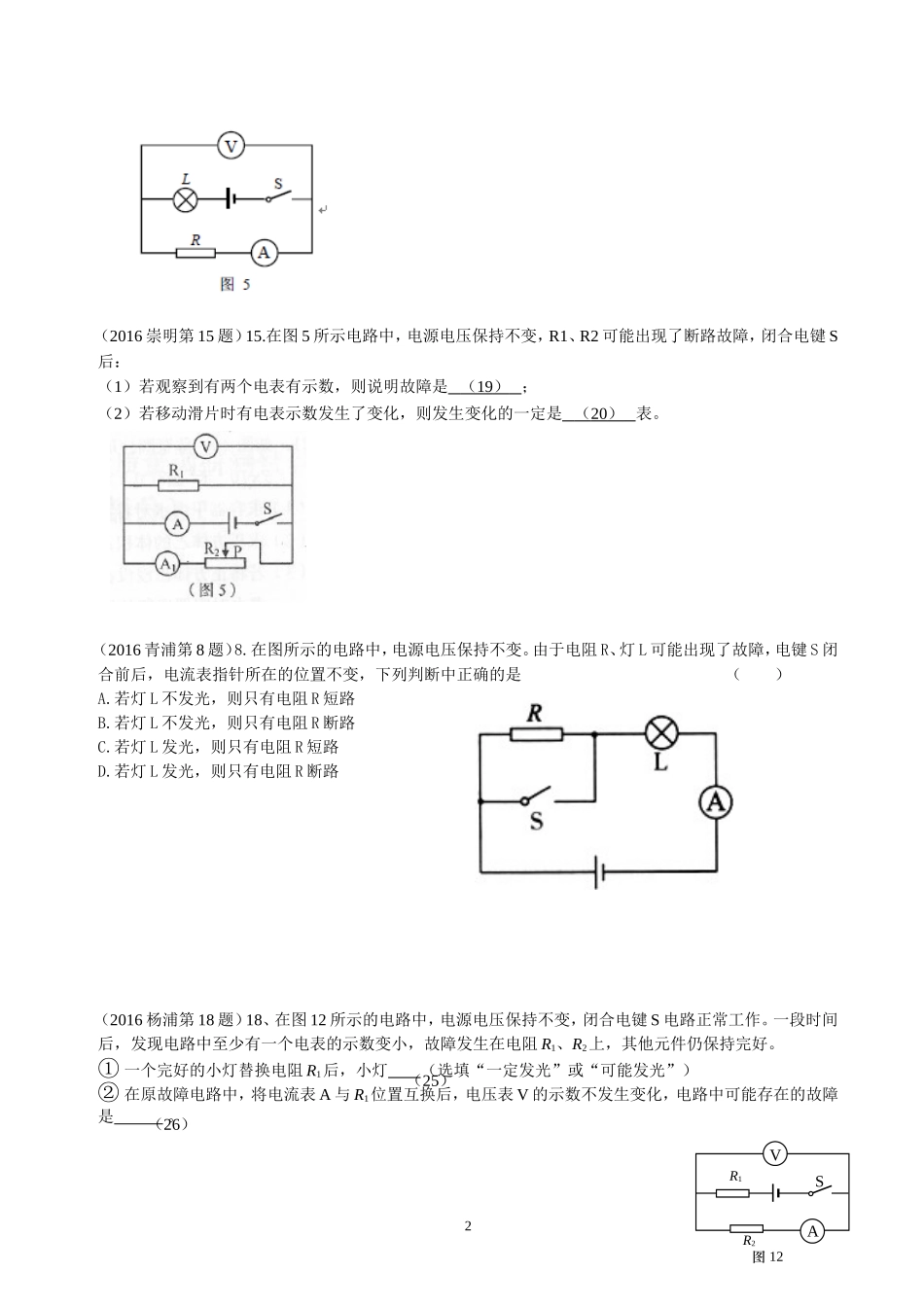

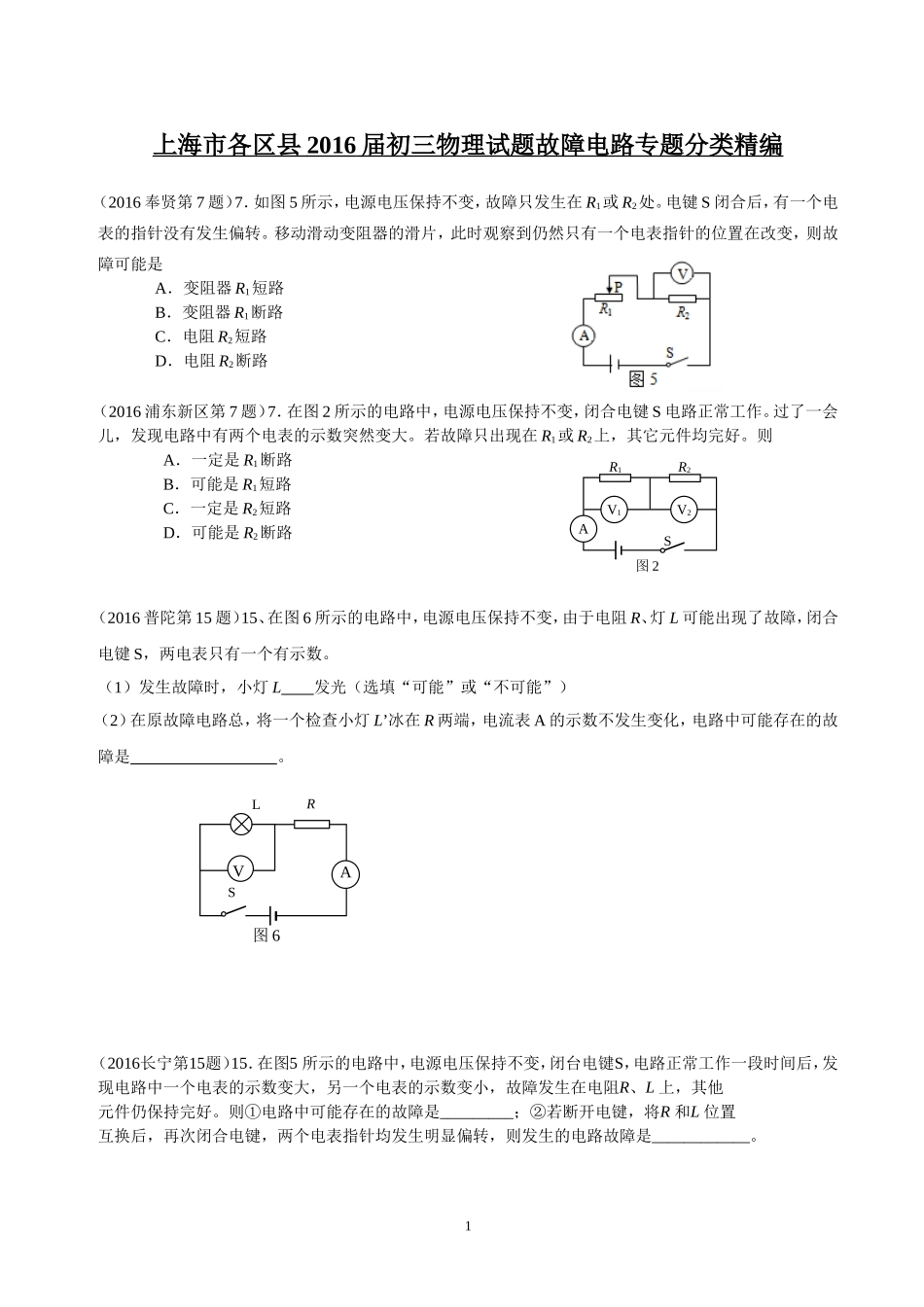

1图6SLRVA上海市各区县2016届初三物理试题故障电路专题分类精编（2016奉贤第7题）7．如图5所示，电源电压保持不变，故障只发生在R1或R2处。电键S闭合后，有一个电表的指针没有发生偏转。移动滑动变阻器的滑片，此时观察到仍然只有一个电表指针的位置在改变，则故障可能是A．变阻器R1短路B．变阻器R1断路C．电阻R2短路D．电阻R2断路（2016浦东新区第7题）7．在图2所示的电路中，电源电压保持不变，闭合电键S电路正常工作。过了一会儿，发现电路中有两个电表的示数突然变大。若故障只出现在R1或R2上，其它元件均完好。则A．一定是R1断路B．可能是R1短路C．一定是R2短路D．可能是R2断路（2016普陀第15题）15、在图6所示的电路中，电源电压保持不变，由于电阻R、灯L可能出现了故障，闭合电键S，两电表只有一个有示数。（1）发生故障时，小灯L发光（选填“可能”或“不可能”）（2）在原故障电路总，将一个检查小灯L’冰在R两端，电流表A的示数不发生变化，电路中可能存在的故障是。（2016长宁第15题）15．在图5所示的电路中，电源电压保持不变，闭台电键S，电路正常工作一段时间后，发现电路中一个电表的示数变大，另一个电表的示数变小，故障发生在电阻R、L上，其他元件仍保持完好。则①电路中可能存在的故障是_________；②若断开电键，将R和L位置互换后，再次闭合电键，两个电表指针均发生明显偏转，则发生的电路故障是____________。图2R2SV1V2AR12（2016崇明第15题）15.在图5所示电路中，电源电压保持不变，R1、R2可能出现了断路故障，闭合电键S后：（1）若观察到有两个电表有示数，则说明故障是（19）；（2）若移动滑片时有电表示数发生了变化，则发生变化的一定是（20）表。（2016青浦第8题）8.在图所示的电路中，电源电压保持不变。由于电阻R、灯L可能出现了故障，电键S闭合前后，电流表指针所在的位置不变，下列判断中正确的是（）A.若灯L不发光，则只有电阻R短路B.若灯L不发光，则只有电阻R断路C.若灯L发光，则只有电阻R短路D.若灯L发光，则只有电阻R断路（2016杨浦第18题）18、在图12所示的电路中，电源电压保持不变，闭合电键S电路正常工作。一段时间后，发现电路中至少有一个电表的示数变小，故障发生在电阻R1、R2上，其他元件仍保持完好。①一个完好的小灯替换电阻R1后，小灯（选填“一定发光”或“可能发光”）②在原故障电路中，将电流表A与R1位置互换后，电压表V的示数不发生变化，电路中可能存在的故障是。R2VASR1图12（25）（26）3（2016静安第8题）8、在下图所示的电路中，电源电压保持不变。由于电阻R、灯L可能出现了故障，电键S闭合前后，电流表指针所在的位置保持不变，下列判断中正确的是（）A.若灯L不发光，则只有电阻R短路B.若灯L不发光，则只有电阻R断路C.若灯L发光，则只有电阻R短路D.若灯L发光，则只有电阻R断路（2016宝山第8题）15．在下图所示的电路中，电源电压保持不变。已知灯L、电阻R可能出现了故障，闭合电键S后：①若发现灯L发光，则三个电表中示数一定等于零的是__________表。②若发现灯L不发光，且两个电压表示数相等（都不为零），则故障是______________。（2016闵行第18题）18、如图7所示的电路中，已知R1>R2.当电键S1从位置1改接位置2时，发现电流表示数变小。若电路中只有一处故障且发生在电阻上，则故障可能是；若电路中有两处故障且都发生在电阻上，则故障可能是。⒇⑵(21)⑵⒆⒇4（2016徐汇第16题）16.在图6所示的电路中，电源电压保持不变，闭合电键S，电路正常工作。一段时间后，发现电路中至少有一个电表的示数变小，故障发生在电阻R1、R2上，其他元件仍保持完好。①用一个完好的小灯替换R2后，小灯（19）（选填“一定发光”、“一定不发光”或“可能发光”）。②电路中可能存在的故障是（20）。（请选填相应故障前的字母。A:R1断路；B:R1短路；C:R2断路；D:R2短路；E:R1、R2都断路；F:R1、R2都短路；G:R1断路同时R2短路；H:R1短路同时R2断路。）（2016虹口第14题）14．在图6所示的电路中，电源电压不变，电阻R1、R2可能发生了断路故障。电键S闭合后，三个电表中只有一个电表有示数，则故障可能是_________；接着，将电键S断开，有...
