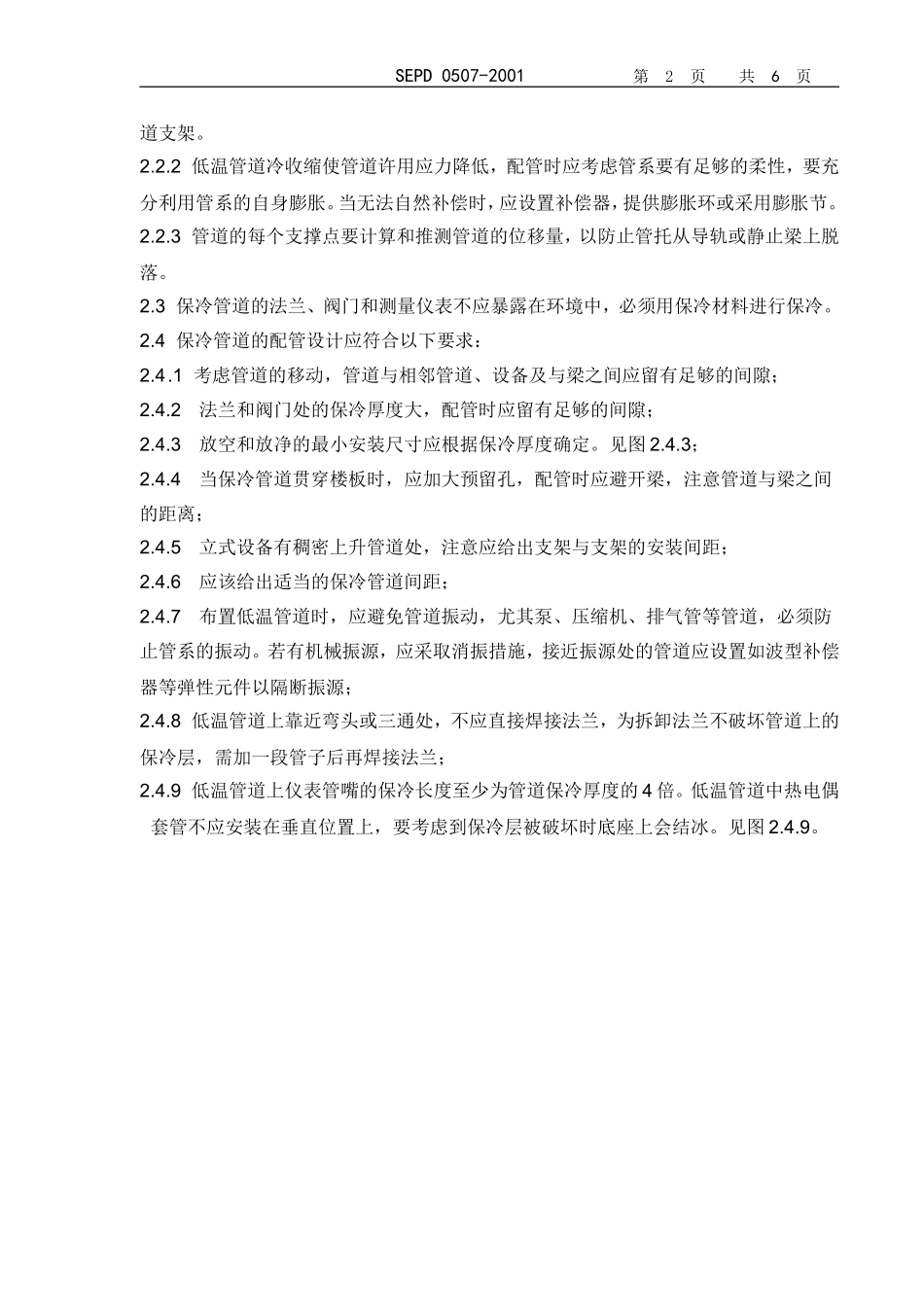

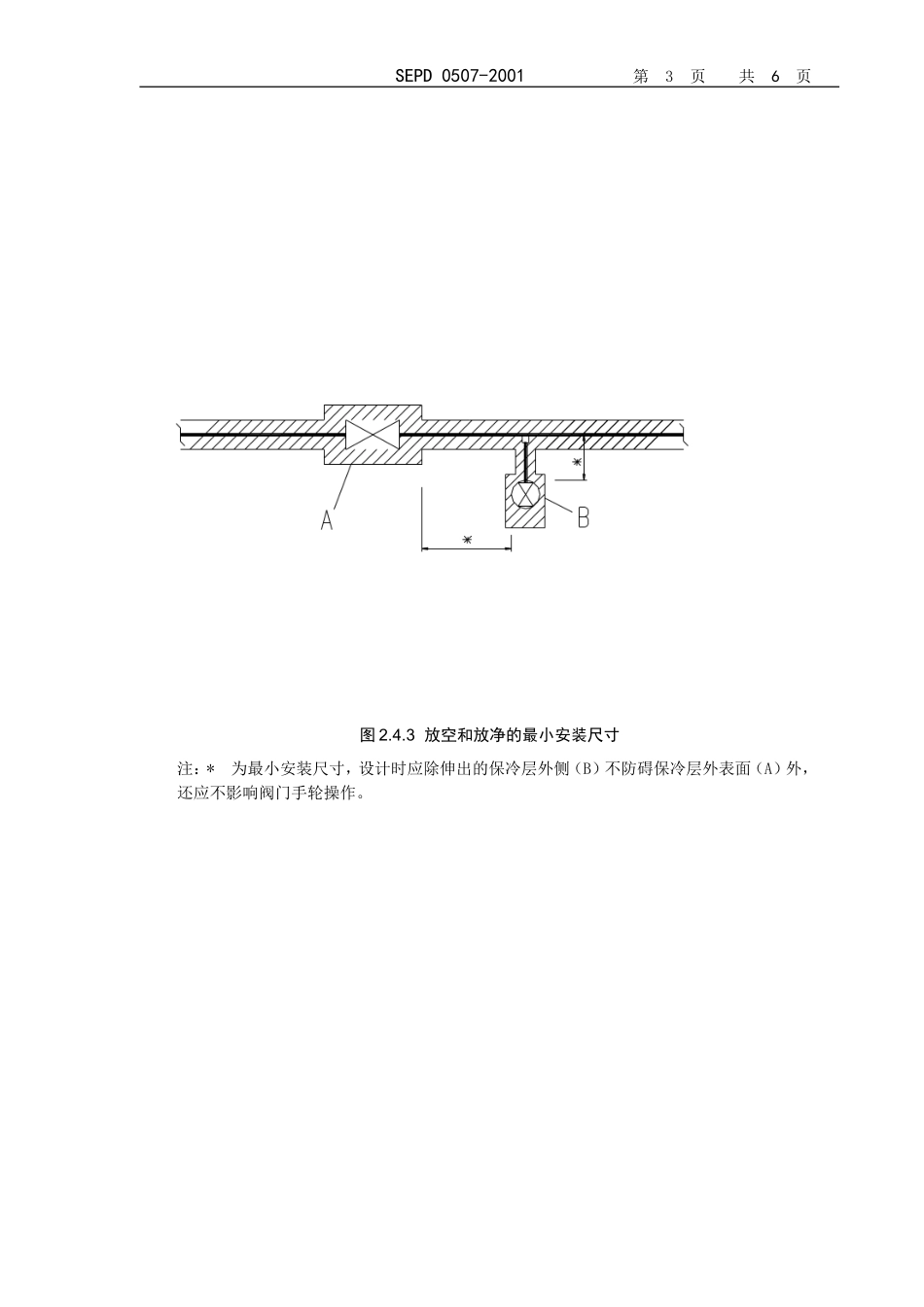

低温管道配管设计规定设计标准SEPD0507-2001实施日期2001年10月25日中国石化工程建设公司第1页共6页目次1总则2配管设计3管架的安装4阀门的安装1总则1.1本规定适用于低温(0℃~-196℃)管道的配管设计。1.2引用标准使用本规定时,应使用下列标准最新版本。GB11790《设备及管道保冷技术通则》GB/T15586《设备及管道保冷设计导则》GB50264《工业设备及管道绝热工程设计规范》GBJ126《工业设备及管道绝热工程施工及验收规范》SH3010《石油化工设备和管道隔热技术规范》SEPM0201《设备及管道隔热设计规定》2配管设计2.1低温设备布置应紧凑,方便配管,冷系统配管要求尽量短。2.2根据管道材料的冷收缩量配管2.2.1通常用于低温管道的奥氏体不锈钢的线性膨胀系数比碳钢大,则奥氏体不锈钢的位移量也大,且多数不锈钢管的壁厚小、强度低,配管设计时应综合考虑设置合理的管SEPD0507-2001第2页共6页道支架。2.2.2低温管道冷收缩使管道许用应力降低,配管时应考虑管系要有足够的柔性,要充分利用管系的自身膨胀。当无法自然补偿时,应设置补偿器,提供膨胀环或采用膨胀节。2.2.3管道的每个支撑点要计算和推测管道的位移量,以防止管托从导轨或静止梁上脱落。2.3保冷管道的法兰、阀门和测量仪表不应暴露在环境中,必须用保冷材料进行保冷。2.4保冷管道的配管设计应符合以下要求:2.4.1考虑管道的移动,管道与相邻管道、设备及与梁之间应留有足够的间隙;2.4.2法兰和阀门处的保冷厚度大,配管时应留有足够的间隙;2.4.3放空和放净的最小安装尺寸应根据保冷厚度确定。见图2.4.3;2.4.4当保冷管道贯穿楼板时,应加大预留孔,配管时应避开梁,注意管道与梁之间的距离;2.4.5立式设备有稠密上升管道处,注意应给出支架与支架的安装间距;2.4.6应该给出适当的保冷管道间距;2.4.7布置低温管道时,应避免管道振动,尤其泵、压缩机、排气管等管道,必须防止管系的振动。若有机械振源,应采取消振措施,接近振源处的管道应设置如波型补偿器等弹性元件以隔断振源;2.4.8低温管道上靠近弯头或三通处,不应直接焊接法兰,为拆卸法兰不破坏管道上的保冷层,需加一段管子后再焊接法兰;2.4.9低温管道上仪表管嘴的保冷长度至少为管道保冷厚度的4倍。低温管道中热电偶套管不应安装在垂直位置上,要考虑到保冷层被破坏时底座上会结冰。见图2.4.9。SEPD0507-2001第3页共6页图2.4.3放空和放净的最小安装尺寸注:*为最小安装尺寸,设计时应除伸出的保冷层外侧(B)不防碍保冷层外表面(A)外,还应不影响阀门手轮操作。SEPD0507-2001第4页共6页图2.4.9热电偶套管安装注:t为管道保冷层厚度2.5保冷管道上的支吊架等,必须安装保冷材料,支架的保冷长度应该等于或大于管道保冷厚度的4倍。见图2.5。图2.5管道支架的保冷注:保冷层未延伸到支架(A)端时,(B)可以不用保冷垫块,通常用一个管托。若保冷层已延伸到支架(A)端时,(B)应用保冷垫块。SEPD0507-2001第5页共6页3管架的安装3.1管架的支撑重量应包括管道保冷结构的重量。3.2低温管道材料强度相对较低,应注意低温管道支架间跨距应比一般钢管道支架间的跨距小。3.3当保冷管道无管托支承时,保冷管道管底标高的确定取决于管架或枕梁上的保冷厚度,在管径变小的地方,保冷厚度也变小,为了保持管道管底标高,保冷垫木块的厚度是不变的。见图3.3。3.4保冷垫木块的厚度比保冷层厚度约大5mm,应该防止由于管子偏移与梁接触而引起保冷层的损坏。见图3.4。3.5低温管道极易生锈,在管架的滑动表面应采用滑动板。3.6低温管道弯头处应力最大,弯头处最易脆裂,不宜在弯头处焊接管道支吊架。图3.3保冷管道管底标高的确定SEPD0507-2001第6页共6页图3.4保冷垫木块的厚度4阀门的安装4.1当流体是液体时,低温阀的阀杆应向上安装,低温阀的阀杆较长,安装阀门时应引起注意。4.2有泄压孔的低温闸阀,应在阀体的阀盖上标记泄压孔方向。并注意标记不应被保冷层覆盖。见图4.2。图4.2安全阀、调节阀检修期间泄压孔方向SEPD0507-2001第7页共6页注:“↑”泄压孔方向
