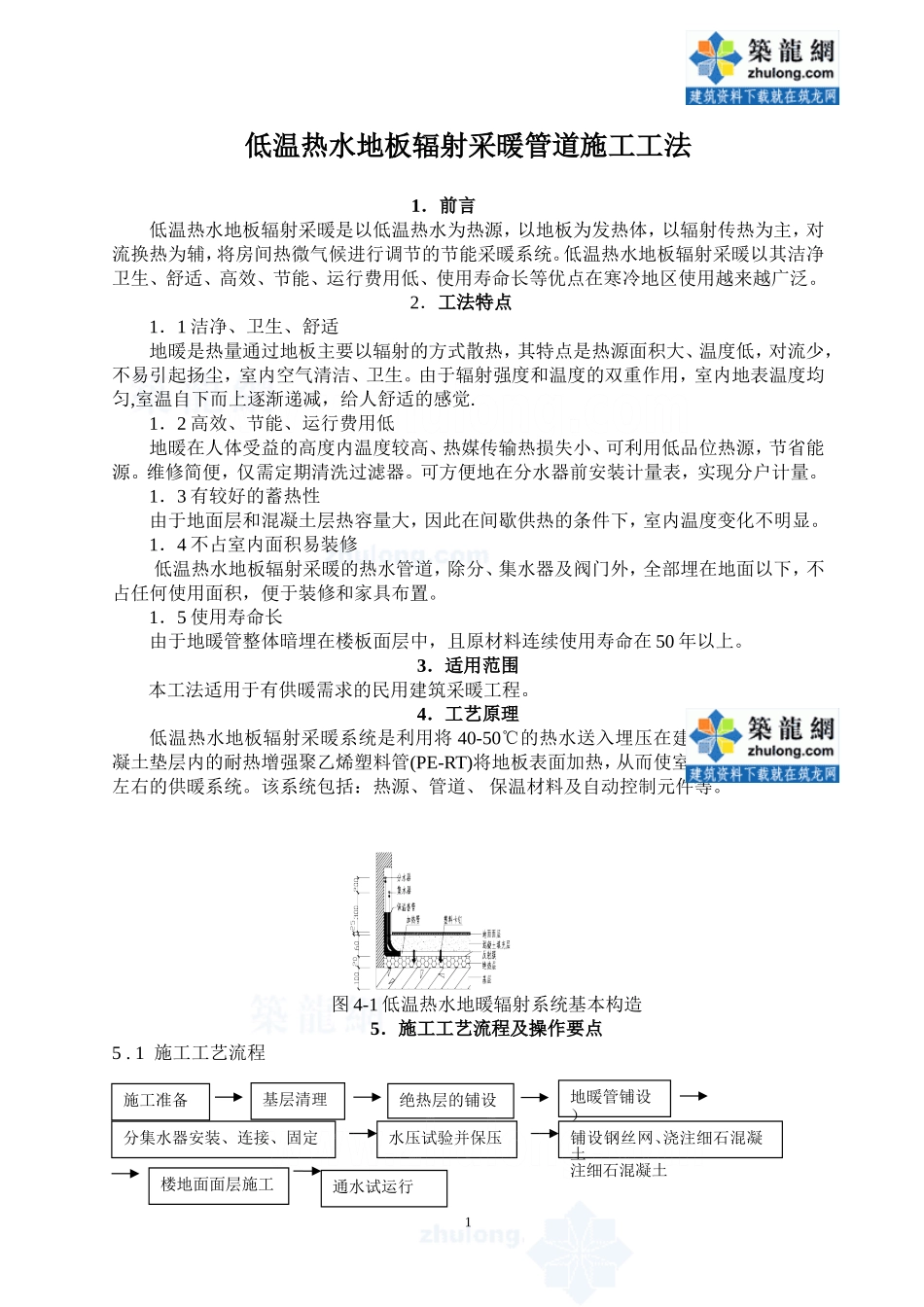

低温热水地板辐射采暖管道施工工法1．前言低温热水地板辐射采暖是以低温热水为热源，以地板为发热体，以辐射传热为主，对流换热为辅，将房间热微气候进行调节的节能采暖系统。低温热水地板辐射采暖以其洁净卫生、舒适、高效、节能、运行费用低、使用寿命长等优点在寒冷地区使用越来越广泛。2．工法特点1．1洁净、卫生、舒适地暖是热量通过地板主要以辐射的方式散热，其特点是热源面积大、温度低，对流少，不易引起扬尘，室内空气清洁、卫生。由于辐射强度和温度的双重作用，室内地表温度均匀,室温自下而上逐渐递减，给人舒适的感觉.1．2高效、节能、运行费用低地暖在人体受益的高度内温度较高、热媒传输热损失小、可利用低品位热源，节省能源。维修简便，仅需定期清洗过滤器。可方便地在分水器前安装计量表，实现分户计量。1．3有较好的蓄热性由于地面层和混凝土层热容量大，因此在间歇供热的条件下，室内温度变化不明显。1．4不占室内面积易装修低温热水地板辐射采暖的热水管道，除分、集水器及阀门外，全部埋在地面以下，不占任何使用面积，便于装修和家具布置。1．5使用寿命长由于地暖管整体暗埋在楼板面层中，且原材料连续使用寿命在50年以上。3．适用范围本工法适用于有供暖需求的民用建筑采暖工程。4．工艺原理低温热水地板辐射采暖系统是利用将40-50℃的热水送入埋压在建筑地板上细石混凝土垫层内的耐热增强聚乙烯塑料管(PE-RT)将地板表面加热，从而使室内温度达到20℃左右的供暖系统。该系统包括：热源、管道、保温材料及自动控制元件等。图4-1低温热水地暖辐射系统基本构造5．施工工艺流程及操作要点5.1施工工艺流程1通水试运行基层清理绝热层的铺设楼地面面层施工地暖管铺设）分集水器安装、连接、固定水压试验并保压铺设钢丝网、浇注细石混凝土注细石混凝土施工准备5．2操作要点5．2.1施工准备熟悉图纸、规范、图集，参阅有关施工工艺，检查施工现场供水、供电条件，有储放材料的临时设施；墙面内粉刷已完成（不含面层），外窗外门已安装完毕，厨房、卫生间闭水试验已做完并经过验收。5．2.2基层清理1.清理干净楼面砂浆及其它附着物。2.楼面找平放线，用2m靠尺检查，高低差不大于8mm；对平整度不满足要求的地方用1：2水泥砂浆找平。5．2.3绝热层的铺设绝热材料可采用厚度为20mm的珠粒发泡聚苯乙烯泡沫塑料（EPS）板材，其材质应符合有关规范规定,铺设时将加工好的聚苯乙烯板满铺在平整、干爽的地表面上，聚苯乙烯板要切割整齐,板间缝隙要小于等于5mm。聚苯乙烯板上平铺采暖反射膜（真空镀铝聚脂薄膜或玻璃布基铝箔），用胶带粘牢形成整体，搭接宽度应大于等于20mm。5．2.4加热管的配管和敷设1、按照设计图纸，选用符合规格尺寸和长度要求的卷管来进行敷设。图5-1辐射供暖地板加热管的布管方式2、加热管应严格按照设计图纸标定的管间距和走向铺设，加热管应保持平、直，管间距的安装误差不应大于±10mm。3、加热管安装时应禁止管道拧劲；弯曲管道时，圆弧的顶部应加以限制，并用管卡进行固定，防止出现“死折”。4、加热管的弯曲半径不宜小于管外直径的6倍。防止造成加热管机械损伤。5、加热管用塑料卡钉固定在绝热层上；固定点的间距，直管段部分宜为0.5－0.7m，弯曲管段部分宜为0.2－0.3m。6、采用专用工具切管，切口断面应平整，并应垂直于管轴线。7、埋设于填充层内的加热管不允许有接头。在集、分水器附近以及其它局部加热管排列比较密集的部位（管间距小于100mm），加热管外部应采取设置柔性套管等措施。8、加热管出地面至集、分水器连接处，弯管部分不宜露出地面面层。加热管出地面至集、分水器下部球阀接口之间的明装管段外部应进行保温。保温部分管道应高出面层150-200mm。9、加热管的环路布置应尽可能少穿伸缩缝；穿越伸缩缝处，应设长度不小于200mm的两端均匀的柔性套管。5．2.5分集水器装置的安装、连接、固定1、分集水器安装1)安装位置的确定分集水器的安装应在开始敷设加热管之前进行。安装时应根据分集水器的结构形式、规格及图纸和技术文件的安装要求，确定安装位置及定位尺寸。2)分集水器安装位置确定时注意事项：a)分集水器及供暖供、回水管道、阀门等...
