低温热水地板辐射供暖施工方案VIP免费

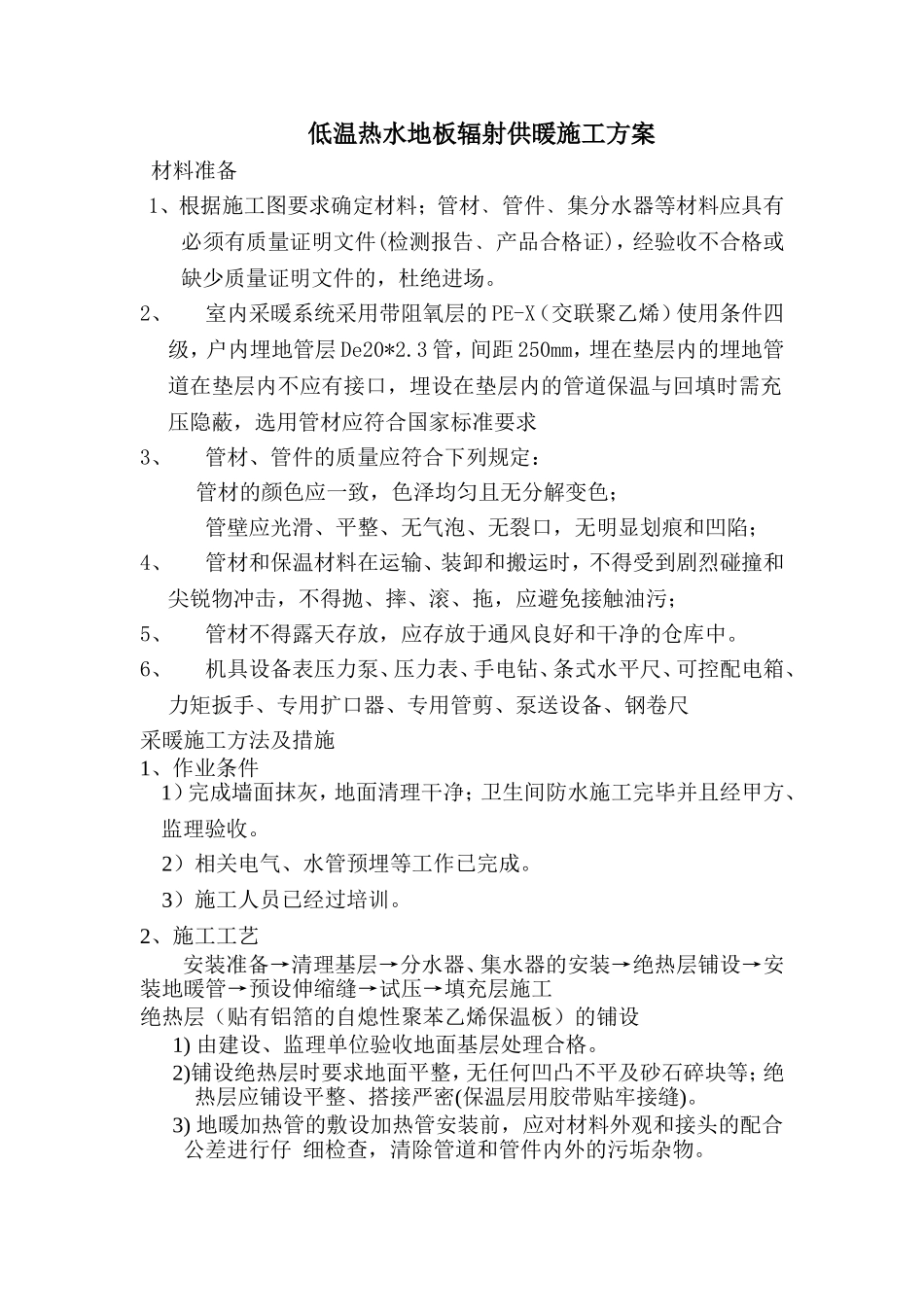

低温热水地板辐射供暖施工方案_第1页
1/4

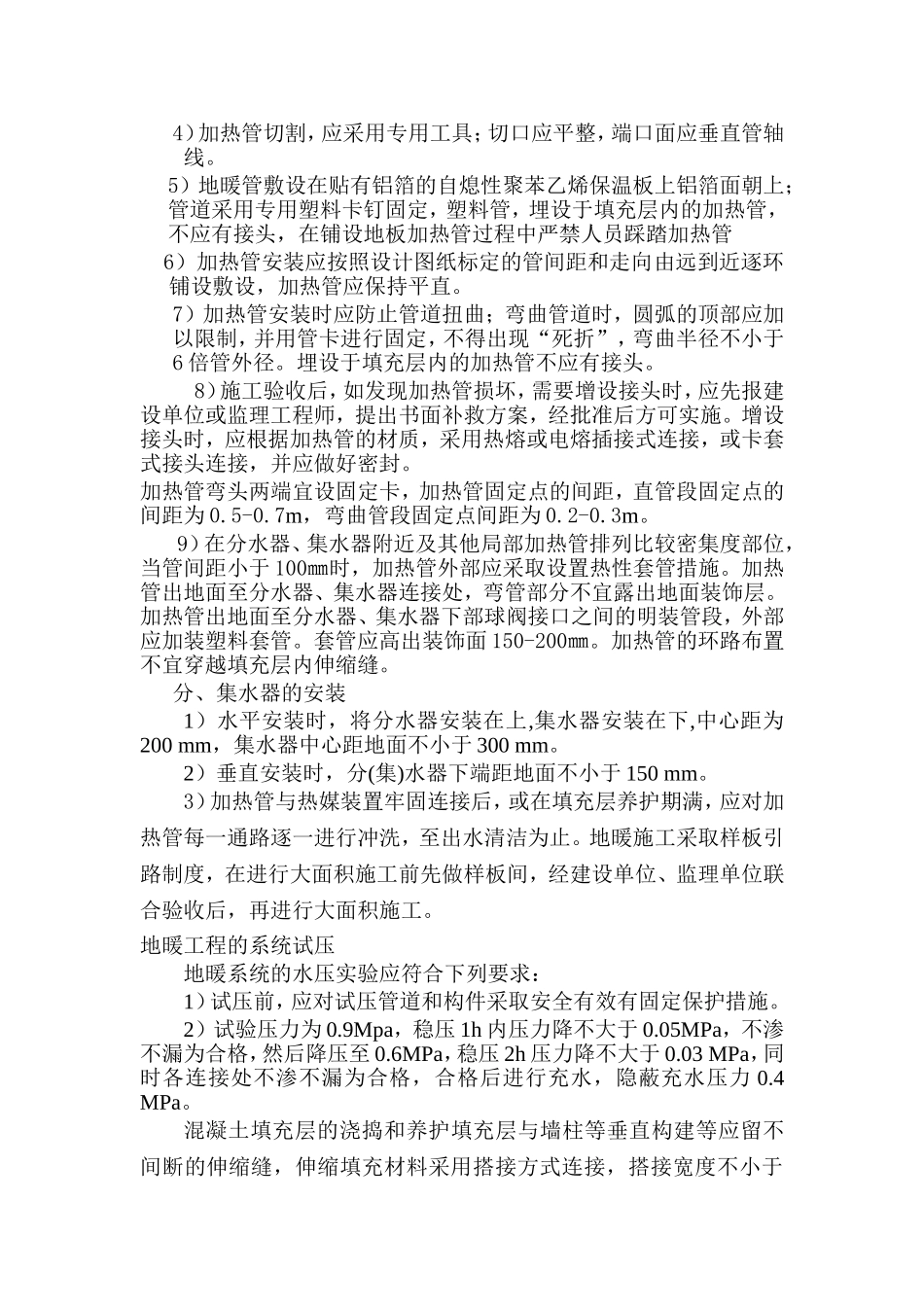

低温热水地板辐射供暖施工方案_第2页
2/4

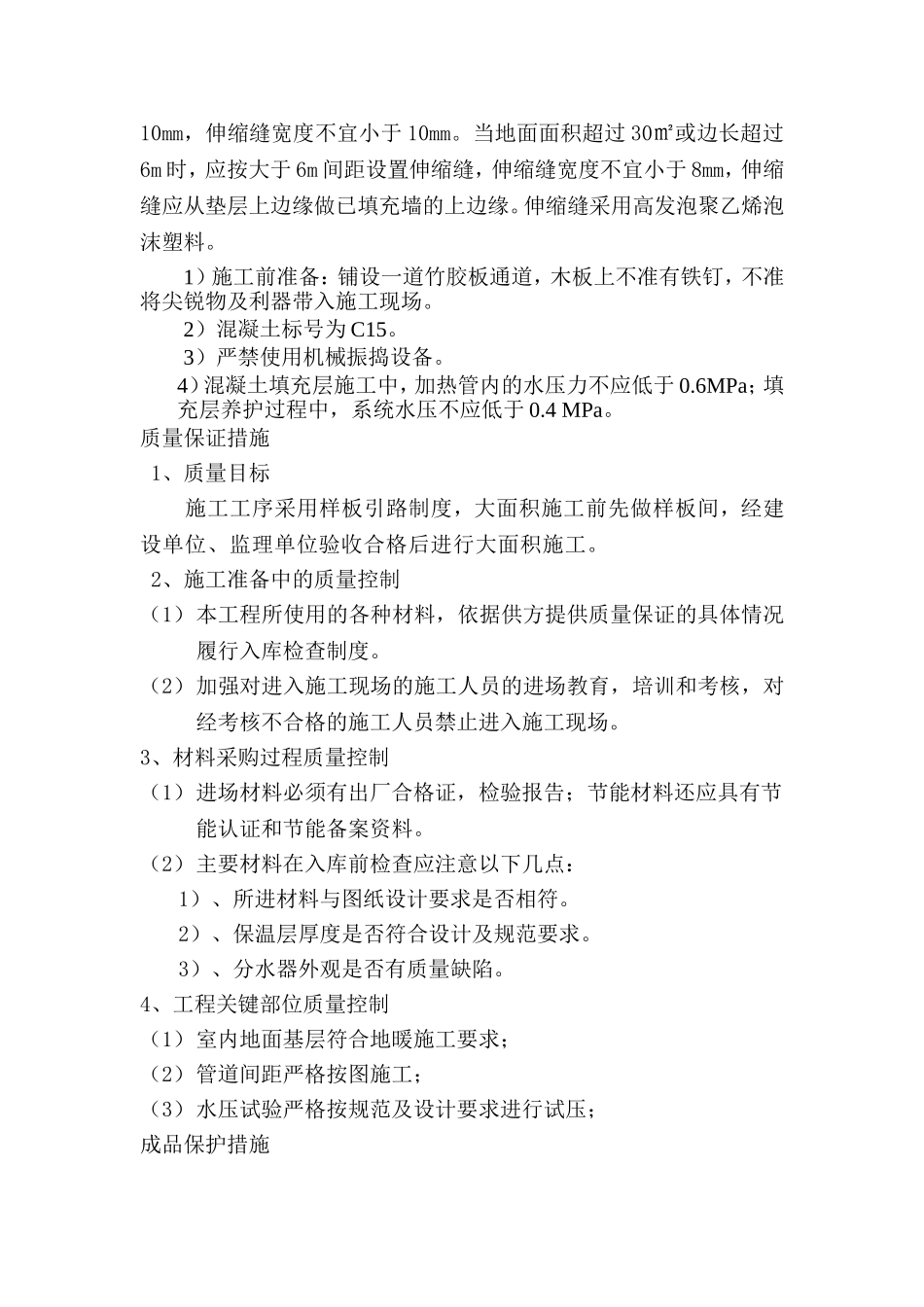

低温热水地板辐射供暖施工方案_第3页
3/4
低温热水地板辐射供暖施工方案材料准备1、根据施工图要求确定材料;管材﹑管件﹑集分水器等材料应具有必须有质量证明文件(检测报告﹑产品合格证),经验收不合格或缺少质量证明文件的,杜绝进场。2、室内采暖系统采用带阻氧层的PE-X(交联聚乙烯)使用条件四级,户内埋地管层De20*2.3管,间距250mm,埋在垫层内的埋地管道在垫层内不应有接口,埋设在垫层内的管道保温与回填时需充压隐蔽,选用管材应符合国家标准要求3、管材、管件的质量应符合下列规定:管材的颜色应一致,色泽均匀且无分解变色;管壁应光滑、平整、无气泡、无裂口,无明显划痕和凹陷;4、管材和保温材料在运输、装卸和搬运时,不得受到剧烈碰撞和尖锐物冲击,不得抛、摔、滚、拖,应避免接触油污;5、管材不得露天存放,应存放于通风良好和干净的仓库中。6、机具设备表压力泵、压力表、手电钻、条式水平尺、可控配电箱、力矩扳手、专用扩口器、专用管剪、泵送设备、钢卷尺采暖施工方法及措施1、作业条件1)完成墙面抹灰,地面清理干净;卫生间防水施工完毕并且经甲方、监理验收。2)相关电气、水管预埋等工作已完成。3)施工人员已经过培训。2、施工工艺安装准备→清理基层→分水器、集水器的安装→绝热层铺设→安装地暖管→预设伸缩缝→试压→填充层施工绝热层(贴有铝箔的自熄性聚苯乙烯保温板)的铺设1)由建设、监理单位验收地面基层处理合格。2)铺设绝热层时要求地面平整,无任何凹凸不平及砂石碎块等;绝热层应铺设平整、搭接严密(保温层用胶带贴牢接缝)。3)地暖加热管的敷设加热管安装前,应对材料外观和接头的配合公差进行仔细检查,清除管道和管件内外的污垢杂物。4)加热管切割,应采用专用工具;切口应平整,端口面应垂直管轴线。5)地暖管敷设在贴有铝箔的自熄性聚苯乙烯保温板上铝箔面朝上;管道采用专用塑料卡钉固定,塑料管,埋设于填充层内的加热管,不应有接头,在铺设地板加热管过程中严禁人员踩踏加热管6)加热管安装应按照设计图纸标定的管间距和走向由远到近逐环铺设敷设,加热管应保持平直。7)加热管安装时应防止管道扭曲;弯曲管道时,圆弧的顶部应加以限制,并用管卡进行固定,不得出现“死折”,弯曲半径不小于6倍管外径。埋设于填充层内的加热管不应有接头。8)施工验收后,如发现加热管损坏,需要增设接头时,应先报建设单位或监理工程师,提出书面补救方案,经批准后方可实施。增设接头时,应根据加热管的材质,采用热熔或电熔插接式连接,或卡套式接头连接,并应做好密封。加热管弯头两端宜设固定卡,加热管固定点的间距,直管段固定点的间距为0.5-0.7m,弯曲管段固定点间距为0.2-0.3m。9)在分水器、集水器附近及其他局部加热管排列比较密集度部位,当管间距小于100㎜时,加热管外部应采取设置热性套管措施。加热管出地面至分水器、集水器连接处,弯管部分不宜露出地面装饰层。加热管出地面至分水器、集水器下部球阀接口之间的明装管段,外部应加装塑料套管。套管应高出装饰面150-200㎜。加热管的环路布置不宜穿越填充层内伸缩缝。分、集水器的安装1)水平安装时,将分水器安装在上,集水器安装在下,中心距为200mm,集水器中心距地面不小于300mm。2)垂直安装时,分(集)水器下端距地面不小于150mm。3)加热管与热媒装置牢固连接后,或在填充层养护期满,应对加热管每一通路逐一进行冲洗,至出水清洁为止。地暖施工采取样板引路制度,在进行大面积施工前先做样板间,经建设单位、监理单位联合验收后,再进行大面积施工。地暖工程的系统试压地暖系统的水压实验应符合下列要求:1)试压前,应对试压管道和构件采取安全有效有固定保护措施。2)试验压力为0.9Mpa,稳压1h内压力降不大于0.05MPa,不渗不漏为合格,然后降压至0.6MPa,稳压2h压力降不大于0.03MPa,同时各连接处不渗不漏为合格,合格后进行充水,隐蔽充水压力0.4MPa。混凝土填充层的浇捣和养护填充层与墙柱等垂直构建等应留不间断的伸缩缝,伸缩填充材料采用搭接方式连接,搭接宽度不小于10mm,伸缩缝宽度不宜小于10mm。当地面面积超过30㎡或边长超过6m时,应按大于6m间距设置伸缩缝,伸缩缝宽度不宜小于8mm,伸缩缝应从垫层上...
