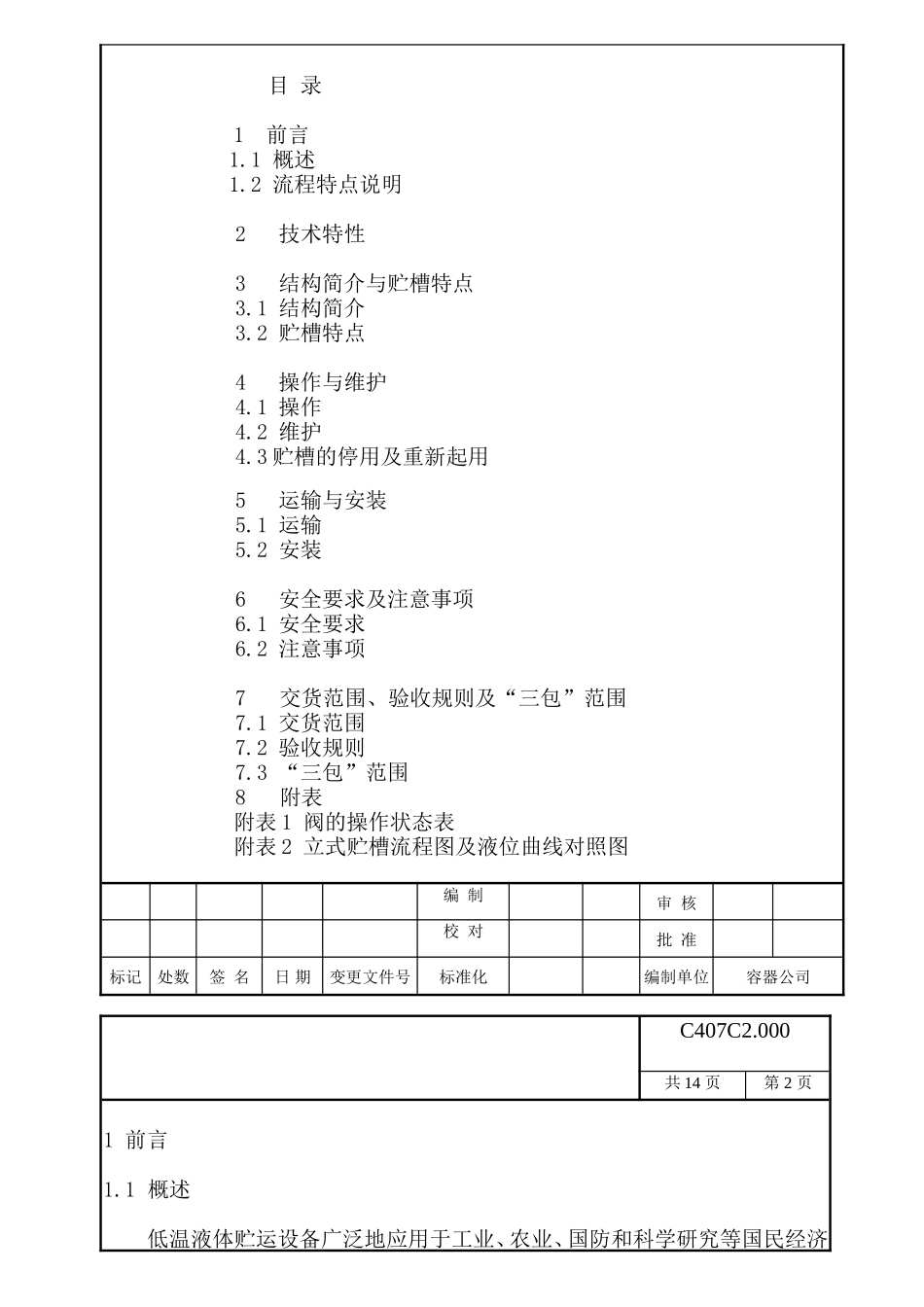

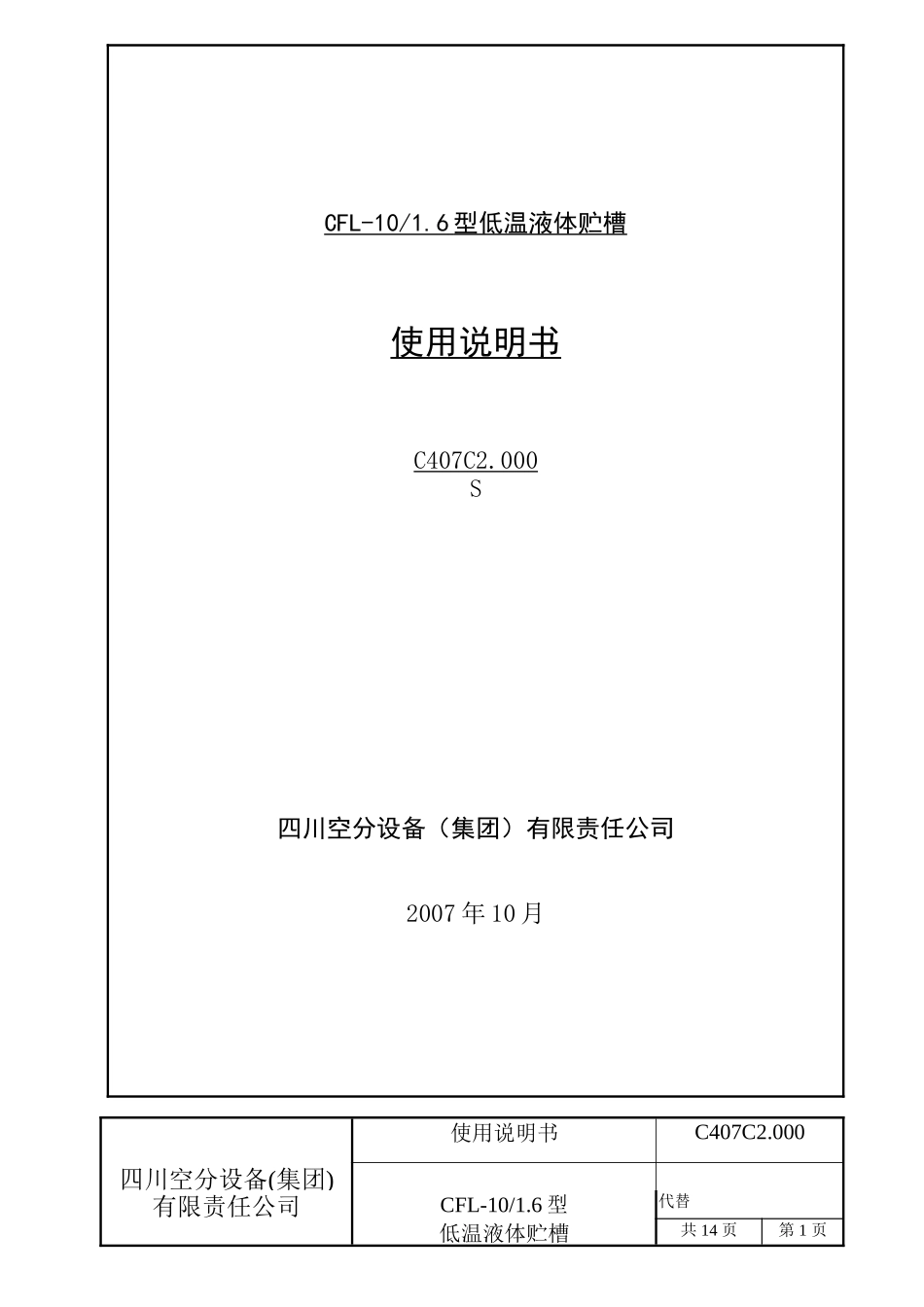

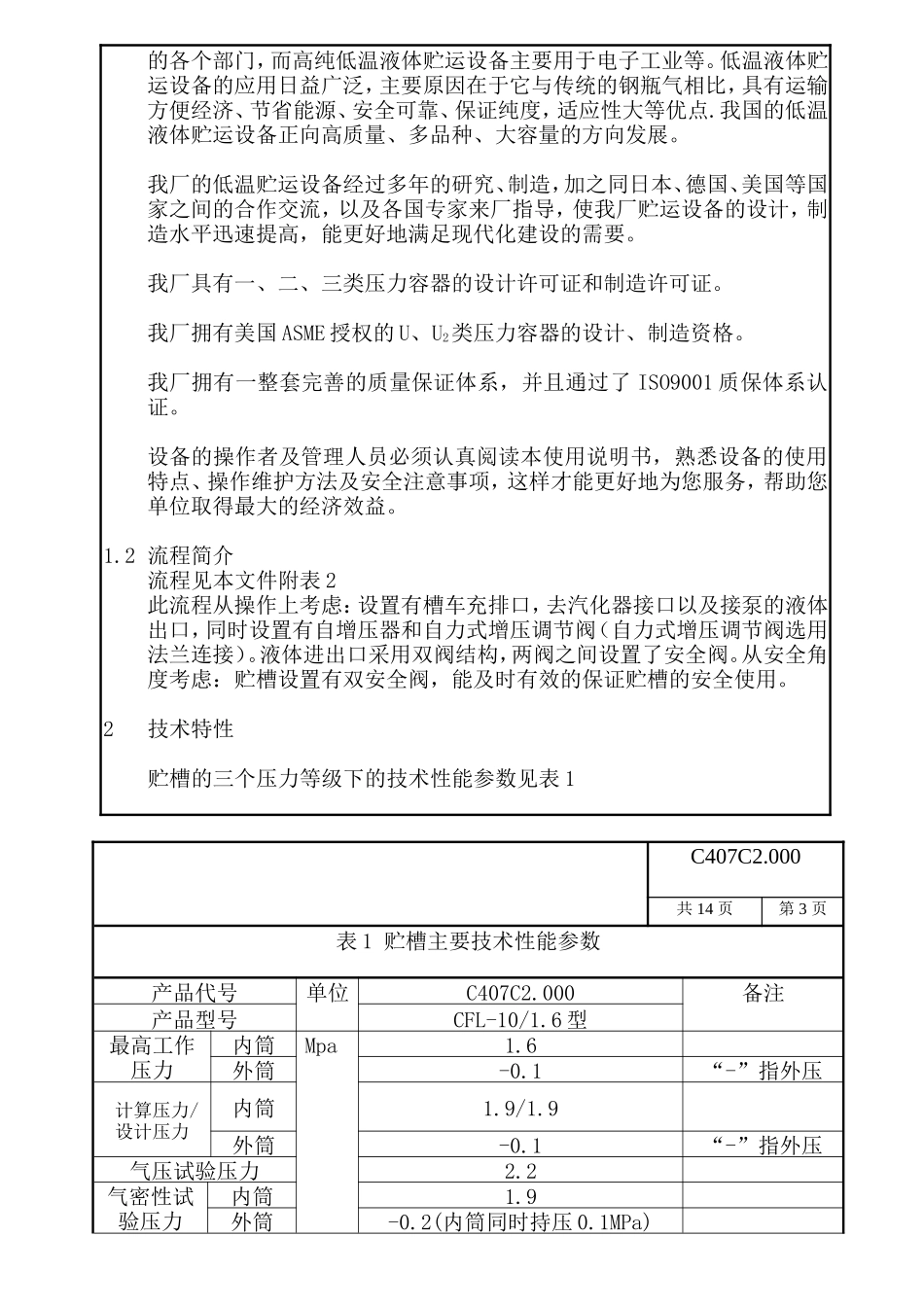

CFL-10/1.6型低温液体贮槽使用说明书C407C2.000S四川空分设备（集团）有限责任公司2007年10月使用说明书C407C2.000四川空分设备(集团)有限责任公司CFL-10/1.6型代替低温液体贮槽共14页第1页目录1前言1.1概述1.2流程特点说明2技术特性3结构简介与贮槽特点3.1结构简介3.2贮槽特点4操作与维护4.1操作4.2维护4.3贮槽的停用及重新起用5运输与安装5.1运输5.2安装6安全要求及注意事项6.1安全要求6.2注意事项7交货范围、验收规则及“三包”范围7.1交货范围7.2验收规则7.3“三包”范围8附表附表1阀的操作状态表附表2立式贮槽流程图及液位曲线对照图编制审核校对批准标记处数签名日期变更文件号标准化编制单位容器公司C407C2.000共14页第2页1前言1.1概述低温液体贮运设备广泛地应用于工业、农业、国防和科学研究等国民经济的各个部门，而高纯低温液体贮运设备主要用于电子工业等。低温液体贮运设备的应用日益广泛，主要原因在于它与传统的钢瓶气相比，具有运输方便经济、节省能源、安全可靠、保证纯度，适应性大等优点.我国的低温液体贮运设备正向高质量、多品种、大容量的方向发展。我厂的低温贮运设备经过多年的研究、制造，加之同日本、德国、美国等国家之间的合作交流，以及各国专家来厂指导，使我厂贮运设备的设计，制造水平迅速提高，能更好地满足现代化建设的需要。我厂具有一、二、三类压力容器的设计许可证和制造许可证。我厂拥有美国ASME授权的U、U2类压力容器的设计、制造资格。我厂拥有一整套完善的质量保证体系，并且通过了ISO9001质保体系认证。设备的操作者及管理人员必须认真阅读本使用说明书，熟悉设备的使用特点、操作维护方法及安全注意事项，这样才能更好地为您服务，帮助您单位取得最大的经济效益。1.2流程简介流程见本文件附表2此流程从操作上考虑：设置有槽车充排口，去汽化器接口以及接泵的液体出口，同时设置有自增压器和自力式增压调节阀（自力式增压调节阀选用法兰连接）。液体进出口采用双阀结构，两阀之间设置了安全阀。从安全角度考虑：贮槽设置有双安全阀，能及时有效的保证贮槽的安全使用。2技术特性贮槽的三个压力等级下的技术性能参数见表1C407C2.000共14页第3页表1贮槽主要技术性能参数产品代号单位C407C2.000备注产品型号CFL-10/1.6型最高工作压力内筒Mpa1.6外筒-0.1“-”指外压计算压力/设计压力内筒1.9/1.9外筒-0.1“-”指外压气压试验压力2.2气密性试验压力内筒1.9外筒-0.2(内筒同时持压0.1MPa)系统气密性试验压力1.6有效容积m310几何容积10.527重量空重kg7486满重(LO2)21584设计温度（内筒/外筒）℃-196/50充满率%95焊接接头系数（内筒/外筒）1.0/0.85腐蚀裕量（内筒/外筒）mm0/1.0材质（内筒/外筒）0Cr18Ni9/Q235-B容器类别三类贮存介质LO2,LN2,LAr额定排液量（气）m3/h6000℃,0.1MPa下安全阀开启压力MPa1.763结构简介与贮槽特点3.1结构简介C407C2.000共14页第4页贮槽为双层圆筒形结构，内筒及其配管均用奥氏体不锈钢制造，外筒Q235-B制造，夹层充满珠光砂，并抽真空，同时设置了经过特殊处理的吸附剂，以延长贮槽的真空寿命。贮槽设置有供操作的各种阀门，其阀门布置于贮槽底部周围。贮槽设置有压力表，液面计，供观察槽内压力、液面之用。3.2贮槽特点3.2.1结构紧凑，占地面积小。3.2.2贮槽增压器组成封闭系统，在不外加任何能源的情况下即可向外供应液体或气体，保证了排出液体或气体的纯度。3.2.3贮槽设置有供槽车充液的接头，可向汽化器、泵或槽车送液。3.2.4贮槽的绝热材料珠光砂和吸附剂都经过特殊处理，使贮槽具有较长的真空寿命，同时贮槽设有金属热偶规管，并备有热偶真空计，需要时即可测量夹层真空度。3.2.5贮槽底部阀门布置美观大方，便于操作与维修。4操作与维护4.1操作（见附表1，阀门的操作状态表）4.1.1准备工作贮槽在投入使用前应进行气密性试验，吹除处理及阀门仪表的检验。4.1.1.1气密性试验贮槽完成安装，或者内筒恢复常温后，在充入低温液体前应进行系统气密性试验，试验压力为贮槽的最高工作压力，试验用气为无油干燥空气或干氮气，试验时间不得小于30分钟。4.1.1.2吹除处理C407C2.000共14页第5页气密性试验合格后，需用干燥...
