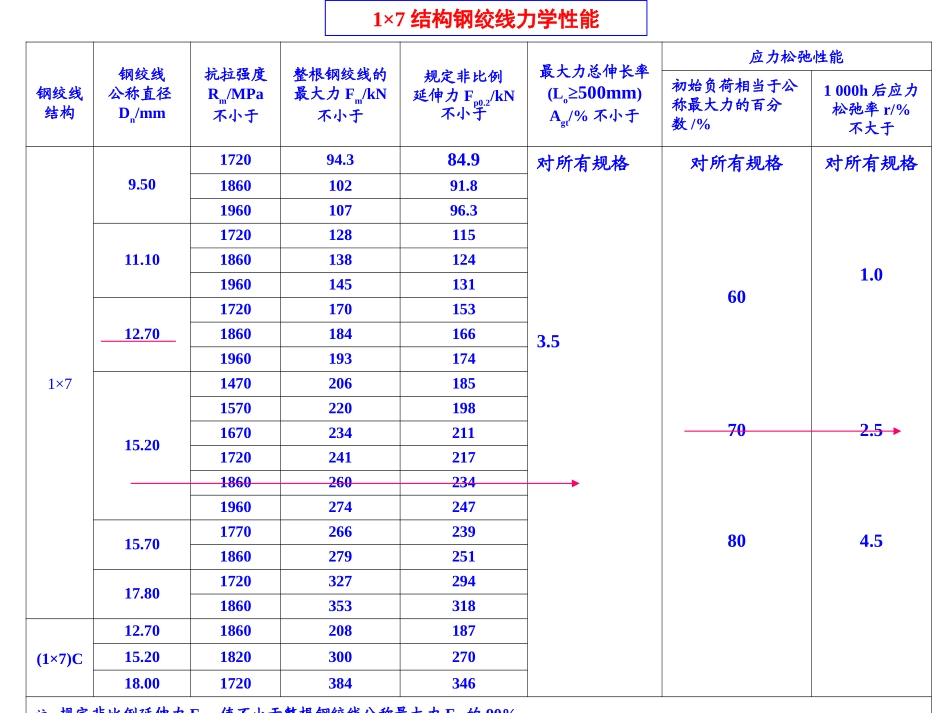

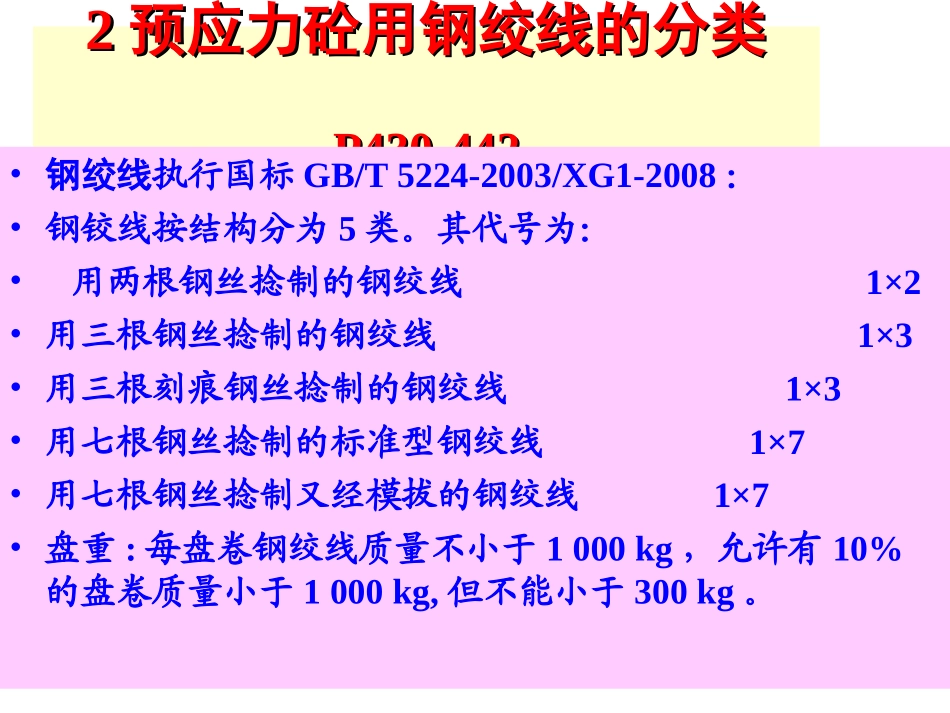

大家好大家好22预应力砼用钢绞线的分类预应力砼用钢绞线的分类P430-442P430-442•钢绞线执行国标GB/T5224-2003/XG1-2008：•钢铰线按结构分为5类。其代号为：•用两根钢丝捻制的钢绞线1×2•用三根钢丝捻制的钢绞线1×3•用三根刻痕钢丝捻制的钢绞线1×3•用七根钢丝捻制的标准型钢绞线1×7•用七根钢丝捻制又经模拔的钢绞线1×7•盘重:每盘卷钢绞线质量不小于1000kg，允许有10%的盘卷质量小于1000kg,但不能小于300kg。1×7结构钢绞线力学性能钢绞线结构钢绞线公称直径Dn/mm抗拉强度Rm/MPa不小于整根钢绞线的最大力Fm/kN不小于规定非比例延伸力Fp0.2/kN不小于最大力总伸长率(Lo≥500mm)Agt/%不小于应力松弛性能初始负荷相当于公称最大力的百分数/%1000h后应力松弛率r/%不大于1×79.50172094.384.9对所有规格3.5对所有规格607080对所有规格1.02.54.5186010291.8196010796.311.1017201281151860138124196014513112.7017201701531860184166196019317415.2014702061851570220198167023421117202412171860260234196027424715.701770266239186027925117.8017203272941860353318(1×7)C12.70186020818715.20182030027018.001720384346注:规定非比例延伸力Fp0.2值不小于整根钢绞线公称最大力Fm的90%。钢绞线结构公称直径D0/mm直径允许偏差mm钢绞线参考面积S0/mm每米钢绞线参考消息质量/(g/m)中心钢丝直径d0加大范围/%不小于1×79.50+0.30-0.1554.84302.511.1074.258212.70+0.40-0.2098.777515.20140110115.70150117817.801911500(1×7)C12.70+0.40-0.2011289015.20165129518.0022317501×7结构钢绞线的尺寸及允许偏差、每米参考质量-2-2最常用的钢绞线最常用的钢绞线1)公称直径为15.20mm/12.7mm，强度级别1860MPa;七根钢丝捻制的标准型钢绞线其标记为：预应力钢铰线1×7-15.20-1860-GB/T5224-2003。2)检验项目:抗拉强度、整根钢绞线的最大力、规定非比例延伸力（屈服力）、最大力总伸长率、应力松弛性能、弹性模量(6个指标).-3-3钢绞线力学性能指标钢绞线力学性能指标3)1×7-15.20-1860-GB/T5224-2003钢绞线技术指标：•极限拉力≮260kN（1860MPa）；≮234kN(即=0.9×260kN)；总伸长率（Lo≥500mm）≮3.5%；1000h松弛率≯2.5%(70%初始荷载).•弹性模量195GPa±10GPa。(计算预应张拉伸长量用)。•极限强度最大值不得超过标准值的200MPa。即:极限强度>2060MPa为不合格.-4钢绞线取样规定.序号检验项目取样数量取样部位检验方法1表面逐盘卷在任意盘卷中任一端截取目视2外形尺寸逐盘卷按标准规定执行3钢绞线伸直性3根/每批用分度值1mm量具测量4整根钢绞线最大力3根/每批（长0.75～0.8m）GB/T228.1-2010GB/T21839—20085规定非比例延伸力4、5、6项共取3根6最大力总伸长率7应力松弛性能不少于1根/每合同批（≥1.30m)GB/T10120-1996GB/T21839-2008注:合同批为一个订货合同的总量。客运专线预应力混凝土预制梁暂行技术条件(铁科技[2004]120号)项目抽检项目频次全检项目质量要求钢绞线1)屈服负荷(非比例)√同批号不大于30t同厂家、同品种、同规格、同批号钢绞线√任何新选厂家,至少一次.符合GB/T5224-20032)破断负荷(最大力)√√3)弹性模量√√4)极限伸长率(最大力总伸长率)√√5)松弛率√•力学性能试验：•从每批三盘中各取1根，长约750mm钢绞线3根；•用专用夹具:采用一般万能试验时,需要配备专用夹具,按照GB/T228.1-2010及GB/T21839—2008标准进行拉伸试验。-5钢绞线力学性能试验钢绞线拉伸试验(GB/T21839—2008).弹性模量采集:松弛试验要点：◆松弛室温度20±2;℃◆数据采集时间不少于100h(GB/T10120);◆松弛荷载为最大力的70%(φ15.2mm,最大力260kN*0.7=182kN,常用)。◆根据100h结果推算1000h公式：logρ=Alogt十B松弛试验机注：自动控制系统正常可以少记或不记。松弛试验加载过程控制GB/T21839-2008.1试样要求:•.8试验时间GB/T21839-2008•钢绞线试验报告执行GB/T228.1-2010规程修约不变•GB/T5224-20039检验规则钢绞线的检验规则按GB/T17505,8·5内容如下：练习题•1测定钢绞线伸长率时，1×7结构钢绞线的标距不小于（）mm；A、500B、600C、800•1、钢绞线表面质量用目测检查。钢绞线的直径应用分度值为0.02mm的量具测量。钢绞线拉伸检测试验机应为1级或优于1级准确度。•测定钢绞线抗拉强度时，应变速率不应超过0.008/s。•1、计算抗拉强度时取钢绞线的实测截面积值。（）•公称直径为15.20mm，强度级别为1860MPa的七根钢丝捻制的标准型钢绞线如何标记？•答：预应力钢绞线1×7-15.20-1860-GB/T5224—2003OK
