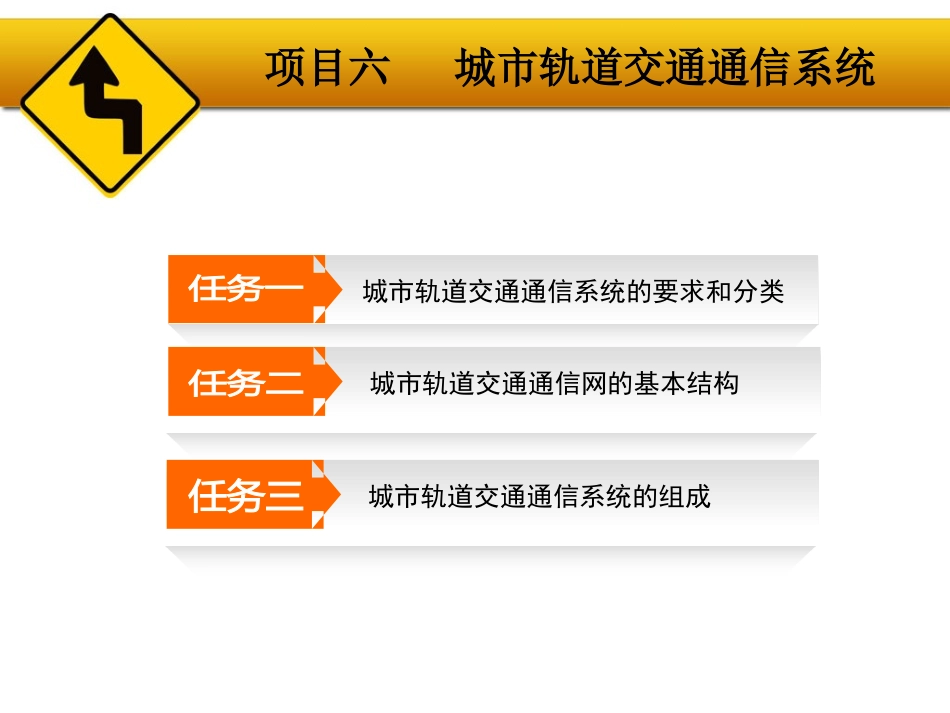

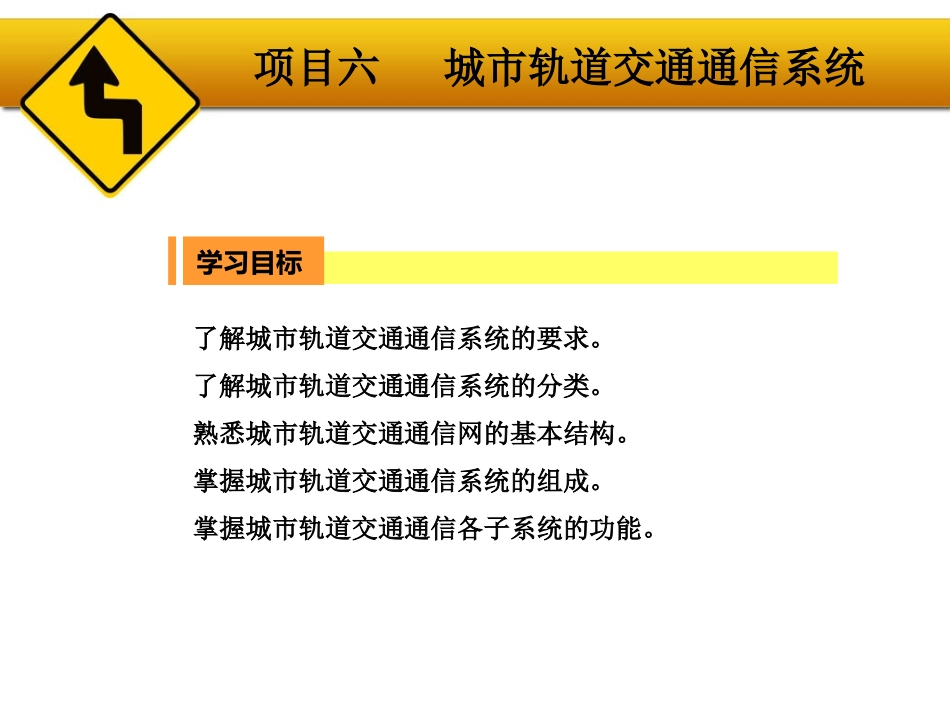

城市轨道交通概论PPT模板下载：www.1ppt.com/moban/学习目标了解城市轨道交通通信系统的要求。了解城市轨道交通通信系统的分类。熟悉城市轨道交通通信网的基本结构。掌握城市轨道交通通信系统的组成。掌握城市轨道交通通信各子系统的功能。项目六城市轨道交通通信系统项目六城市轨道交通通信系统城市轨道交通通信系统的要求和分类城市轨道交通通信网的基本结构城市轨道交通通信系统的组成任务一城市轨道交通通信系统的要求和分类城市轨道交通通信系统的要求一、城市轨道交通通信系统应能迅速、准确、可靠地传递和交换各种信息，在正常情况下能将各站的客流量、沿线列车的运行状况等信息及时地传送到调度所，并将调度所发布的各项调度命令及各种控制信号传送至各个车站的执行部门和机构，从而使城市轨道交通系统的运行始终处于有条不紊的状态，为乘客出行提供高质量的服务保证；在突发火灾或事故的情况下应能作为应急处理、抢险救灾的联络手段。（1）自动电话通信子系统。自动电话通信子系统供一般公务联系用。（2）专用通信子系统。专用通信子系统直接指挥列车运行。（3）广播子系统。广播子系统向乘客报告列车运行的信息。（4）闭路电视子系统。闭路电视子系统用以监视车站各部位、客流情况及列车停靠、车门开闭和启动状况。（5）传真及数据通信子系统。传真及数据通信子系统用以传送文件和数据。1.按功能分类城市轨道交通通信系统的分类二、任务一城市轨道交通通信系统的要求和分类2.按信源物理特征分类按照信源发出消息的物理特征不同，城市轨道交通通信系统可分为电话、电报、数据和图像等通信系统。其中，电话通信系统目前最发达，其他通信系统常借助于公共电话通信系统传递信息，如电报通信系统一般采用公共电话系统中的一个话路或利用话路中的一部分频带进行传送；电视信号或图像信号可使用多个话路合并为一个信道进行传送。任务一城市轨道交通通信系统的要求和分类3.按传输介质分类通信系统模型中的信道是指传输信息的介质或信号的通道。按传输介质分类，通信系统可分为有线和无线两大类。有线又包括双绞线、同轴电缆、光缆等；无线又包括微波、卫星、红外线、激光等。任务一城市轨道交通通信系统的要求和分类4.按传输信号的特征分类根据传输信号的特征，通信系统可分为模拟通信系统和数字通信系统两大类。它们通过电缆、光缆、漏泄电缆、天线、电磁波等传输媒介构成一个互相关联、互相补充的整体通信系统。任务一城市轨道交通通信系统的要求和分类任务二城市轨道交通通信网的基本结构构成通信网的基本要素是终端设备、传输设备和交换控制设备。将终端设备、传输设备和交换控制设备按照适当的方式连接起来，就可构成各种形式的通信网。城市轨道交通系统通信网的构成方式必须与城市轨道交通系统本身的构成方式相适应。根据城市轨道交通系统中控制中心和各车站的地理位置分布及线路的构成情况，城市轨道交通系统的通信网大体有总线形、环形、星形、星形-总线形等几种不同的网络拓扑结构，如图6-1所示。图6-1通信网的拓扑结构任务二城市轨道交通通信网的基本结构1.总线形在总线形通信网拓扑结构中，控制中心设在线路的一端，各车站通信设备均接在总线上。工作时只有一个站点可以通过总线进行发送信息传输，而其他站点都不能发送，且都将接收到该信号，然后判断发送地址是否与接受地址一致，若不匹配，发送到该站点的数据将被丢弃。该拓扑结构的优点是结构简单，便于扩充节点；缺点是总线故障诊断和隔离困难，网络对总线故障较为敏感。任务二城市轨道交通通信网的基本结构2.环形在环形通信网拓扑结构中，将控制中心和各车站通信设备连接成环形。在环形通信网上，数据传输方向固定，在站点之间单向传输，不存在路径选择问题。当信号被传递给相邻站点时，相邻站点将对该信号进行重新传输，以此类推，这种方法提供了能够穿越大型网络的可靠信号。该结构的优点是网络结构简单，组网较容易，可以构成实时性较高的网络；缺点是某个结点或线路发生故障就会造成全网故障。任务二城市轨道交通通信网的基本结构3.星形星形通信网络拓扑结构是指各车站通信设备以星形的方式连接到控制中心。...
