11G101-1梁钢筋图解说明VIP免费

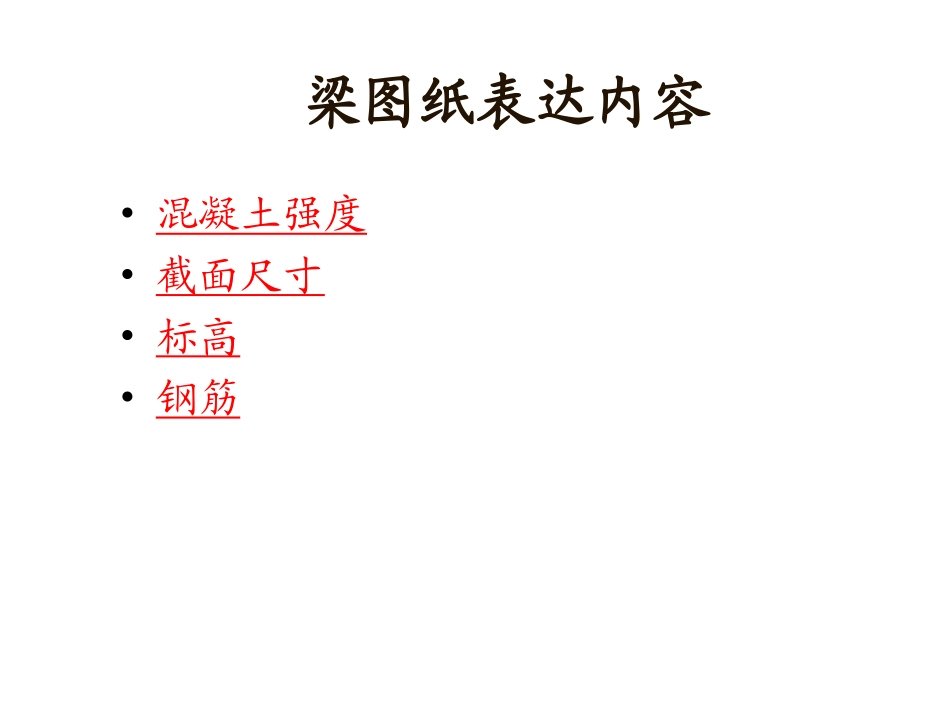

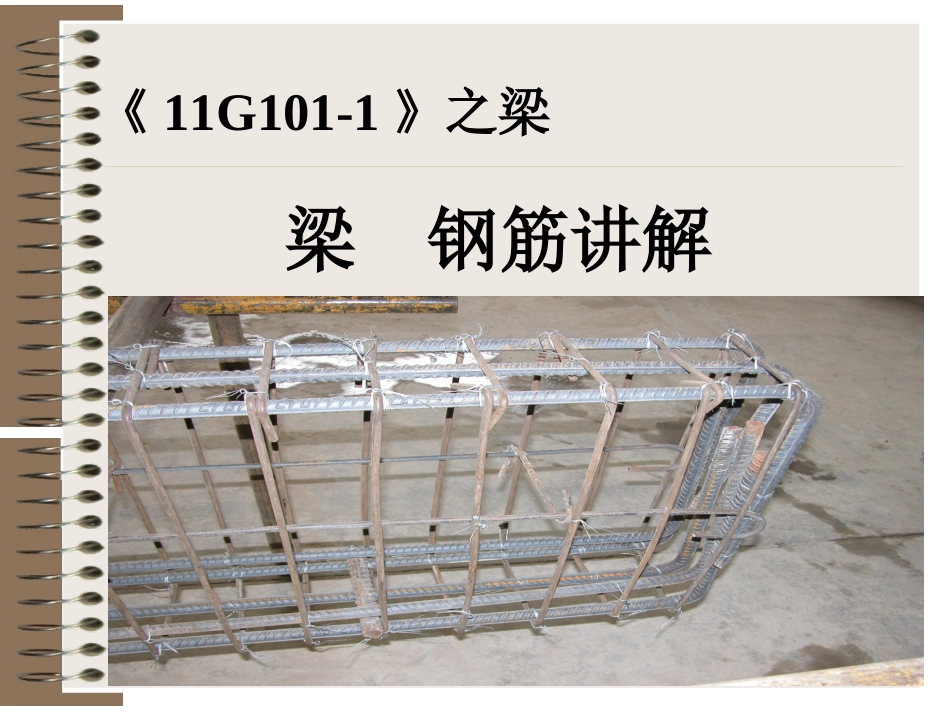

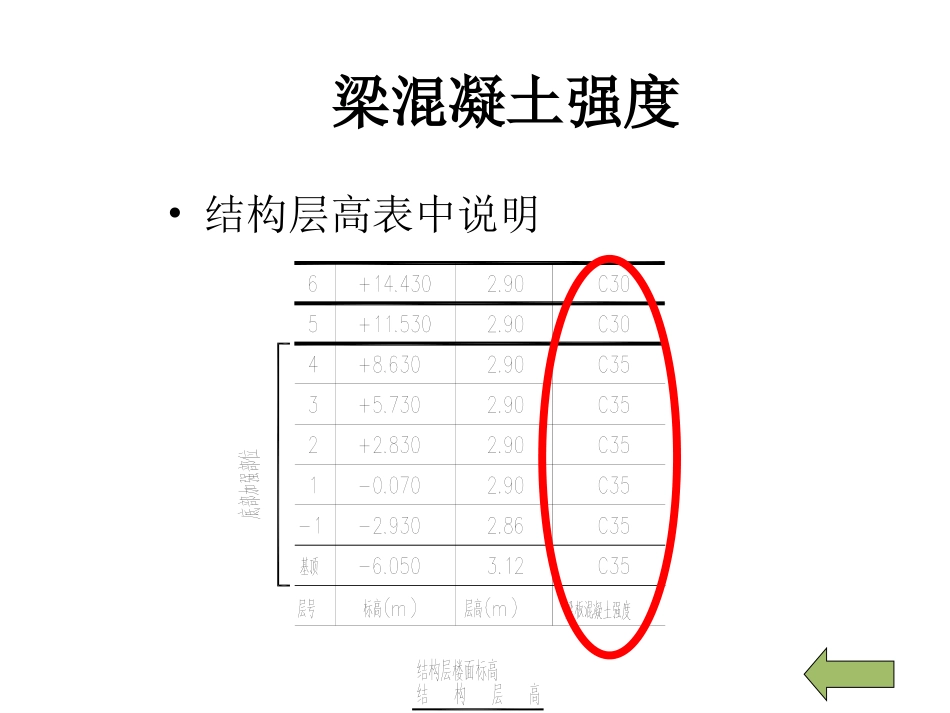

梁钢筋讲解《11G101-1》之梁梁图纸表达内容•混凝土强度•截面尺寸•标高•钢筋梁混凝土强度•结构层高表中说明梁标高•结构层高表中说明尺寸宽度b高度h下部纵筋钢筋一般通长上部通长纵筋上部支座非通长纵筋钢筋下部纵筋钢筋一般通长上部支座非通长纵筋上部支座非通长纵筋架立筋架立筋与受力筋搭接下部纵筋下部纵筋箍筋构造纵筋抗扭钢筋拉筋箍筋加密区箍筋：Φ6@100mm100mm100mm加密区箍筋：Φ6@100mm100mm非加密区箍筋：Φ6@200mm200mm200mm箍筋上部纵筋下部纵筋箍筋bh截面宽度截面高度侧面构造纵筋上部纵筋下部纵筋箍筋弯起钢筋梁结构图表达方法•断面详图法•平面整体法（11G101-1）返回断面详图法•断面详图法表达梁的施工图包括三部分：1.模板图2.配筋图3.钢筋表返回1．模板图•模板图主要表明钢筋混凝土构件的外形、预埋铁件、预留钢筋、预留孔洞的位置等，一般规则矩形断面的梁不需要绘制模板图，当梁的外形复杂或者预埋件较多时才画模板图，例如工业厂房的吊车梁（吊车梁表面需要很多预埋件和钢轨连接）。返回2．配筋图•配筋图表达梁断面形状、尺寸和标高，钢筋的位置、直径、形状和数量等，它包括立面图、断面图和钢筋详图三部分。•（1）立面图表达梁的长度、立面形状和钢筋位置；100100（2）钢筋详图按由上而下的顺序用同一比例把钢筋画在梁立面图的下方，钢筋比较简单时可以不画钢筋详图；100100•（3）断面图一般表达三个位置的配筋：两个梁端截面和一个跨中截面，每个截面表达梁上部纵筋、下部纵筋、中部纵筋（腰筋或抗扭钢筋）、箍筋，钢筋使用阿拉伯数字编号，相同的钢筋编一个号。左支座截面跨中截面右支座截面100100100100100100架立筋与受力筋搭接100mm水平长度1400mm下弯长度400mm返回3．钢筋表•钢筋表列出梁中钢筋编号、根数、直径、长度、总长度、重量等信息，方便计算整个工程的钢筋用量，预算工程造价钢筋表钢筋编号钢筋简图直径（mm）长度（mm）根数总长度重量（kg）122555031665022018006108003103420268404813503040500返回平面整体表示法平面图纸（根据平法规则）：图纸+细部构造：《钢筋混凝土结构平面整体表示方法制图规则和构造详图》（11G101—1）。返回•钢筋混凝土梁采用平法表达有两种方式：•平面注写方式•截面注写方式1．平面注写方式•平面注写方式是在梁的分层平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值来表达梁平法施工图•平面注写包括集中标注和原位标注两部分内容。集中标注原位标注当在梁上集中标注和原位标注同时存在时，原位标注优先，施工时应按原位标注数值取用返回（1）集中标注•集中标注表达梁的通用数值，包括五项必注值及一项选注值•1）梁编号•2）梁截面尺寸b×h(宽×高)•3）梁箍筋•4）梁上部通长筋或架立筋；梁下部通长筋•5）梁侧面纵向构造钢筋或受扭钢筋•6）梁顶面标高高差返回1）梁编号①梁类型代号②序号:阿拉伯数字1,2,3,4……③跨数:柱或墙为梁的支座，相邻的两个支座之间为一跨④有无悬挑代号:一端悬挑注写A，两端悬挑为B返回楼面框架梁（两端为柱）KL屋面框架梁（两端为柱）WKL非框架梁（两端为梁）L框支梁框支梁KZL框架柱不落地柱的力传递到下方的梁框架柱不落地柱的力传递到下方的梁框支柱框支柱框支柱占据一层的转换大梁，有时梁上开有洞口两层楼板混凝土剪力墙不落地框支梁KZL框支柱框支柱混凝土剪力墙不落地框支梁KZL框支柱框支柱井字梁井字梁（垂直相交的梁尺寸相同，无主次之分）JZL框架梁KL井字梁JZL框架梁KL井字梁JZL框架梁KL井字梁JZL悬挑梁悬挑梁KL2-3(2A)，此处A代表悬挑悬挑梁XL梁类型汇总梁类型代号楼层框架梁KL屋面框架梁WKL框支梁KZL非框架梁L悬挑梁XL井字梁JZL返回序号•阿拉伯数字1,2,3,4……例如：KL1,KL2,KL100•层号-序号例如：KL2-1表示第二层编号为1的框架梁KL3,4-2表示第2层和第3层编号为2的框架梁KL0-10表示地下室层编号为10的框架梁返回第1跨第2跨一端悬挑框架梁2,2跨，一端悬挑第1跨第2跨右端端悬挑框架梁1,2跨，两端悬挑左端悬挑返回梁平法编号梁类型代号序号跨数及是否带有悬挑楼层框架梁KLXX(XX)、(XXA)或(XXB)屋面框架梁WKLXX(XX)...
