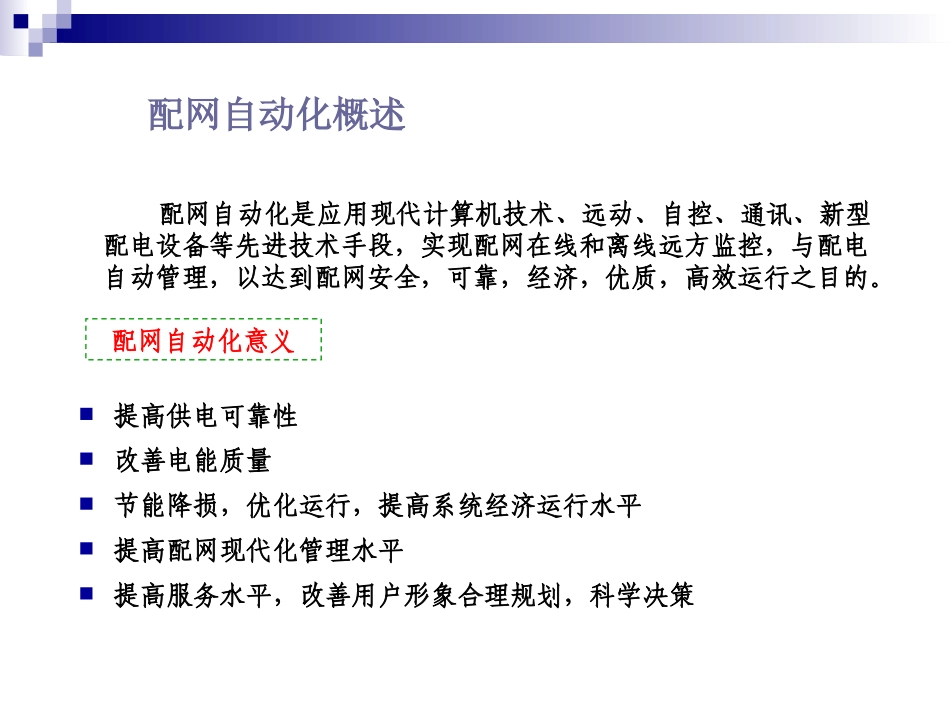

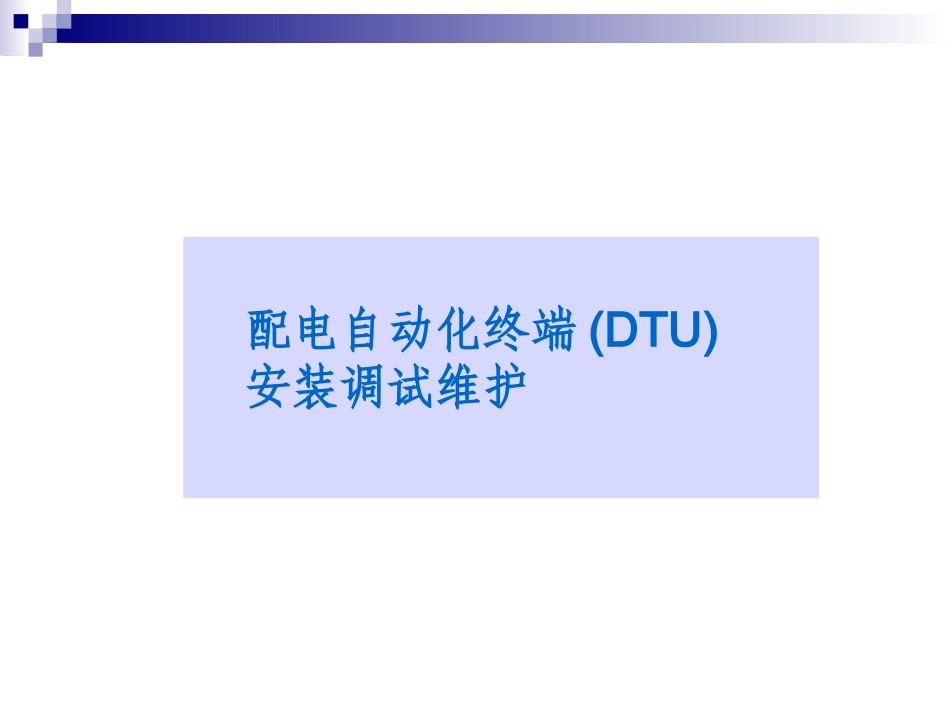

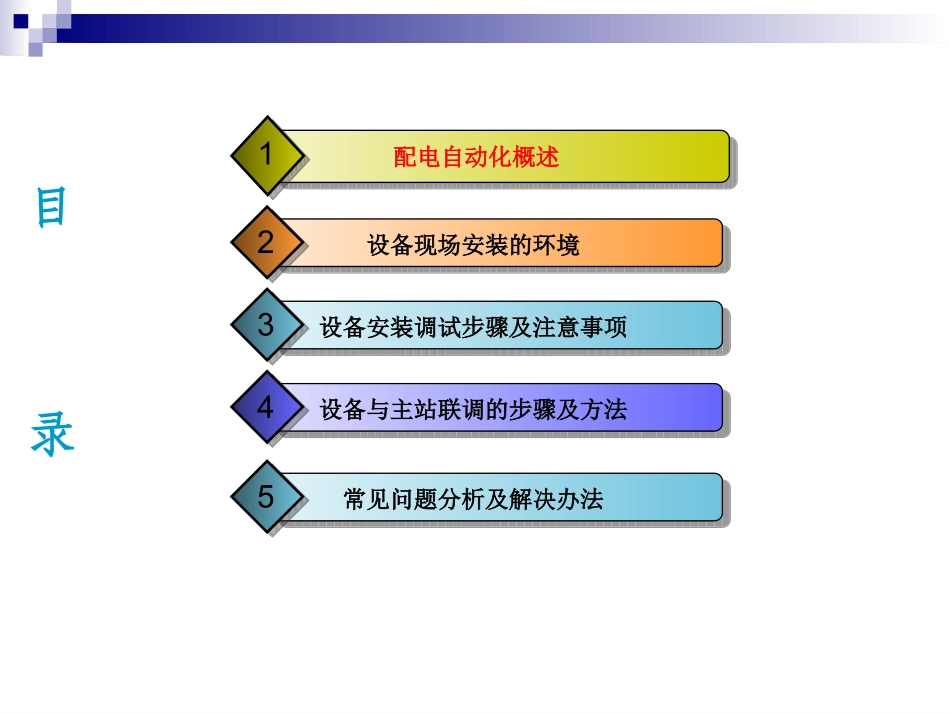

配电自动化终端(DTU)安装调试维护目录配电自动化概述1设备现场安装的环境2设备安装调试步骤及注意事项3设备与主站联调的步骤及方法4常见问题分析及解决办法5配网自动化是应用现代计算机技术、远动、自控、通讯、新型配电设备等先进技术手段,实现配网在线和离线远方监控,与配电自动管理,以达到配网安全,可靠,经济,优质,高效运行之目的。提高供电可靠性改善电能质量节能降损,优化运行,提高系统经济运行水平提高配网现代化管理水平提高服务水平,改善用户形象合理规划,科学决策配网自动化意义配网自动化概述配电自动化系统的体系结构配电自动化系统一般采用分层处理模式:由于配电网网络结构复杂,点多面广,因而对设备和信息的组织可根据具体情况采用不同的组织结构,一般情况下可根据建设规模分为:三层结构模式主站层——子站层——终端层这种模式适用于配电网络较大,信息相对集中的情况,其总体成本较高两层结构模式主站——终端这种模式适用于配电网络较小,信息分散的情况,其总体成本较低配电自动化系统的体系结构主服务器数据库服务器GIS工作站MIS工作站SCADA工作站WEB服务器前置机A前置机B打印机配电子站B通信设备FTU分段开关联络开关变电站主站层子站层终端层DTUDTUEPON光纤通讯电力线载波GPRS目录配电自动化概述及体系结构1设备现场安装的环境2设备安装调试步骤及注意事项3设备与主站联调的步骤及方法4常见问题分析及解决办法6(1)现场根据配电室的大小,选择需要安装的DTU是柜式还是挂壁。一般每套终端及配套设备(包括:DTU、直流电源、加密卡、光配、机柜、端子及配线等)和通信设备(须预留12U空间)采用单面独立组屏方式(2)现场根据配电室开关柜的数量选择DTU是15回路还是30回路的配置。(3)一般DTU安装位置和开关柜位置齐平在同一电缆沟上面,方便DTU电缆走线,安装之后也更加美观。根据电缆沟及配电室门的宽度来选择DTU设备现场安装环境类型标识码DTU柜式安装位置类型标识码DTU挂壁现场安装位置目录配电自动化概述及体系结构1设备现场安装的环境2设备安装调试步骤及注意事项3设备与主站联调的步骤及方法4常见问题分析及解决办法5核心单元功能包括:交流采样、数据处理、通信管理、输入输出和电源部分。合分闸配置出口压板和压板名称标签框,确保合分闸无误操作,提高安全可靠性。操作面板区主要包括:交流电源空气开关(1、2)、后备电源空气开关、通讯电源空气开关、AC220V电源插座。通讯设备安装区域DTU柜式功能简介测控终端采用模块化、插件式结构,分别由功能独立的遥测、遥控、遥信、数据处理、电源单元构成,具有易扩展,适应性强的特点。•标准6U外形尺寸•科学合理的模块化设计布局图二测控终端外形图图三标准6U外形尺寸图图四模块化设计布局图DTU核心单元结构组成设备安装步骤及注意事项当设备到达配电所之后,配合供电公司人员,对设备进行安装。1.安装前期准备(1)在计划停电之前,配合安装人员将设备固定在开闭所合适的位置并固定牢固。(2)接地体及其布置方式由客户根据现场情况自定,接地电阻R≤4Ω;(3)用户也可以采用焊接的方式将机箱与基础槽钢焊牢.柜式安装示意图柜式安装接线挂壁安装步骤挂壁安装步骤。(1)把挂壁底座放置在配电房合理位置,固定牢靠。(2)用户可以采用焊接的方式将挂壁屏和底座焊接.(3)用膨胀螺栓将屏体固定在墙上。(4)把接地线固定在接地铜排上。挂壁现场安装示意图设备安装接线步骤及注意事项1.DTU的外部接线图交给安装人员,并配合安装人员放置好电缆,三遥的电缆一般从DTU的底部进入依次排开并固定牢靠套好标签以免混乱,遥信和遥控的电缆线从开关柜的上部走线,遥测的电缆线从开关柜的下部走线,安装人员根据外部接线图,对DTU进行接线。三遥的电缆一般从DTU的底部进入依次排开,遥信和遥控的电缆线从开关柜的上部走线,遥测的电缆线从开关柜的下部走线三遥的电缆从DTU的底部进入依次排开,固定牢靠,做好接地线。遥测电缆从接线槽里走在依次对其接线。DTU进电缆口用防火泥封堵好,接地线固定在接地铜排上依次对每一路的三遥进行接线。挂壁安装接线设备安装接线步骤及注意事项2.开始对DTU...
