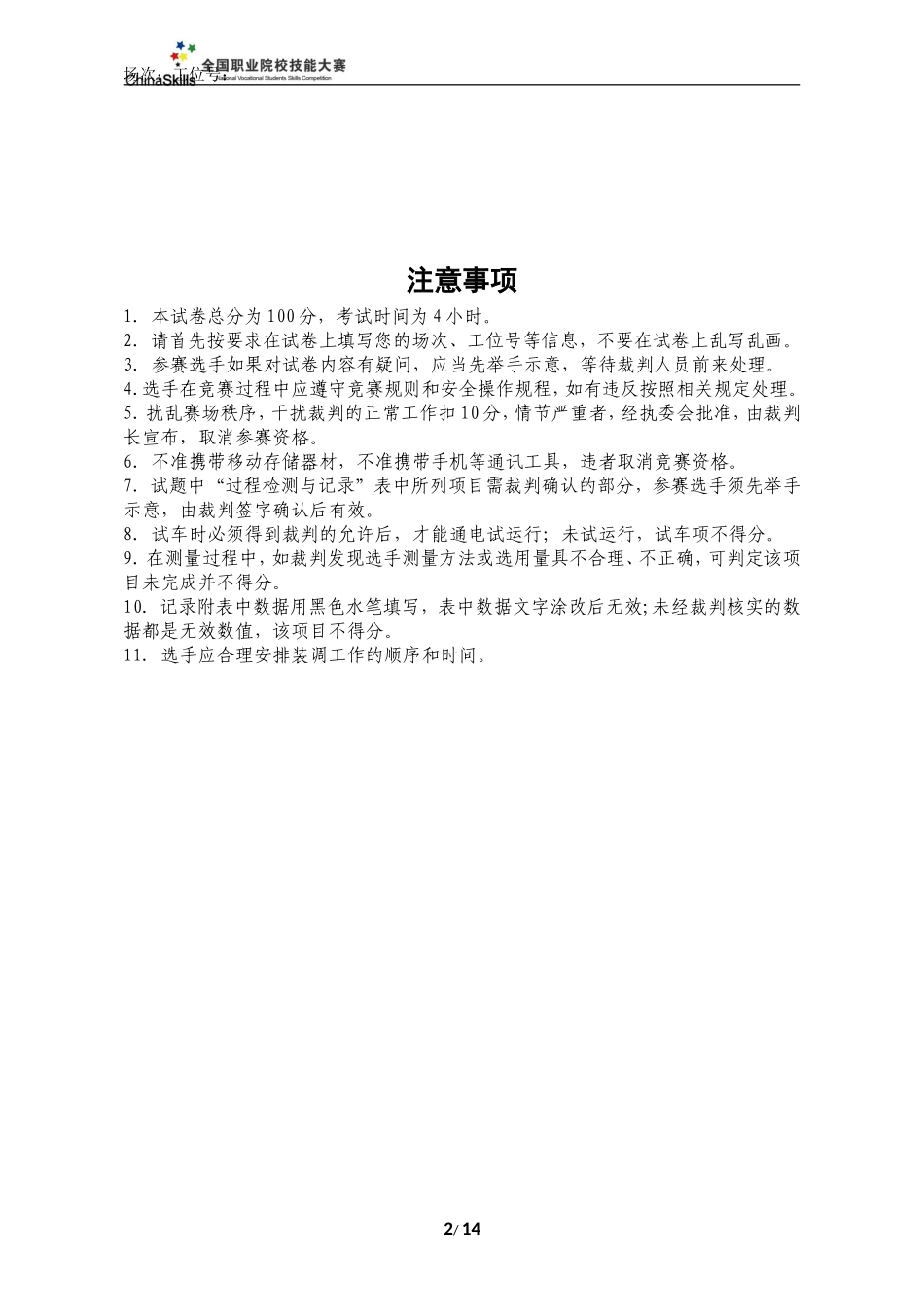

场次________________工位号_______________2016年全国职业院校技能大赛中职组“天煌杯”装配钳工技术竞赛试题（七）二〇一六年五月中国•天津场次：工位号：注意事项1．本试卷总分为100分，考试时间为4小时。2．请首先按要求在试卷上填写您的场次、工位号等信息，不要在试卷上乱写乱画。3．参赛选手如果对试卷内容有疑问，应当先举手示意，等待裁判人员前来处理。4.选手在竞赛过程中应遵守竞赛规则和安全操作规程，如有违反按照相关规定处理。5．扰乱赛场秩序，干扰裁判的正常工作扣10分，情节严重者，经执委会批准，由裁判长宣布，取消参赛资格。6．不准携带移动存储器材，不准携带手机等通讯工具，违者取消竞赛资格。7．试题中“过程检测与记录”表中所列项目需裁判确认的部分，参赛选手须先举手示意，由裁判签字确认后有效。8．试车时必须得到裁判的允许后，才能通电试运行；未试运行，试车项不得分。9．在测量过程中，如裁判发现选手测量方法或选用量具不合理、不正确，可判定该项目未完成并不得分。10．记录附表中数据用黑色水笔填写，表中数据文字涂改后无效;未经裁判核实的数据都是无效数值，该项目不得分。11．选手应合理安排装调工作的顺序和时间。2/14场次：工位号：一、计算机绘图1.计算机绘图要求：（1）设置合适的绘图环境，其中尺寸标注及标题栏文字高度为3.5mm；按图1所示尺寸及样式绘制图框、标题栏并标注尺寸;（2）按1：1比例绘制赛场提供的测绘模型;（3）完成相关尺寸标注及技术要求注写;（4）所有须绘制的图形应放在第一要求的图框中，所用时间包含在竞赛时间4个小时之内；（5）绘制图形如图2所示模型；2.图纸保存及上传要求：（1）在D盘里建立以场次、工位号为名称文件夹（例如第一场01号选手，文件夹名称为1-01）（2）在CAD界面选择打印按钮，在弹出的打印界面里：打印机名称选择DWGToPDF，打印样式表选择monochrome.ctb，选择合适的图纸尺寸、打印范围及图形方向（3）点击打印按钮，以场次、工位号为命名的文件保存在D盘新建的文件夹里;（4）选手点击桌面右下角的“”图标，选择“提交作业”选项；（5）单击提交作业对话框中“目录”选项；（6）在浏览文件夹对话框中左键双击D盘，选中选手建立的准备提交的考试文件夹（⑴项文件），单击“确定”按钮；（7）在提交作业对话框中选择“发送”按钮，在提交的文件夹前出现绿色“√”标志，表示发送成功。注：1.根据2016年全国职业院校技能大赛组委会要求，所有比赛中使用的计算机都安装有保护卡，为了不影响各位参赛选手在比赛中存储文件，计算机D盘进行了开放在比赛中选手如有需要请将各种保存的文件放入到D盘进行存储，避免造成文件信息的丢失。比赛结束后请将个人存储在D盘的信息删除。2.在比赛过程中不允许参赛选手使用U盘存储数据，发现使用移动存储设备则取消参赛资格。二、机械拆装1.变速箱部件的装配与调试根据图纸选择合适的装配工艺，正确完成变速箱部件的装配与调整。（1）装配要求3/14场次：工位号：(2)过程检测与记录选手自检后，把数值填入相应的表格，并举手示意，操作演示给裁判确认。变速箱部件装调过程考核内容序号项目要求自检记录裁判确认1齿轮拆卸拆装完整、工具选用合理、步骤规范2滑移齿轮滑移齿轮组2（13）中齿数为Z=40的齿轮与相啮合齿轮（34）端面轴向错位量≤0.5mm。3固定齿轮齿顶圆齿数分度圆4固定轴1径向圆跳动允差≤0.05mm轴向窜动允差≤0.05mm2.二维工作台部件的维护与测试根据图纸选择合适的装配工艺，正确完成二维工作台的拆装与调整。（1）装配要求零部件名称二维工作台零部件图号附图三技术资料设备总装图/二维工作台部件装配图4/14零部件名称变速箱零部件图号附图二技术资料设备总装图/变速箱部件装配图序号项目内容及要求1准备工作准备工、量具；安排拆装工艺流程。2齿轮拆卸完成固定轴1上固定齿轮1（34）拆卸，拆卸完成后参赛选手应举手示意，由裁判在附表中签字确认。3固定齿轮1（34）测量固定齿轮1的齿顶圆、齿数并计算分度圆4变速箱的安装完成变速箱整体的安装。5滑移齿轮在定位位置，调整滑移齿轮组2（13）中齿数为Z=40的齿轮与相啮合齿轮（34）端面轴向错位量≤0.5m...
