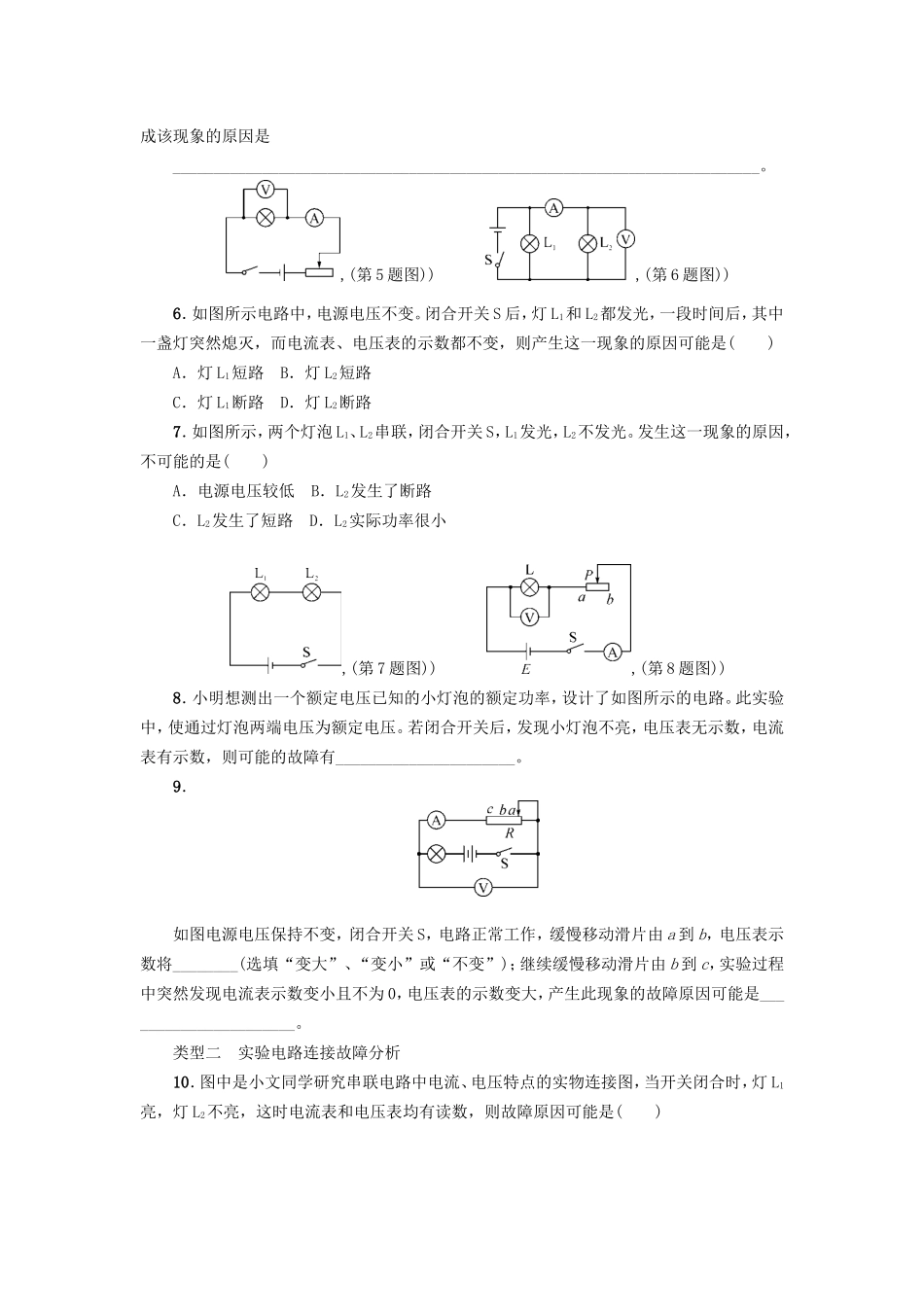

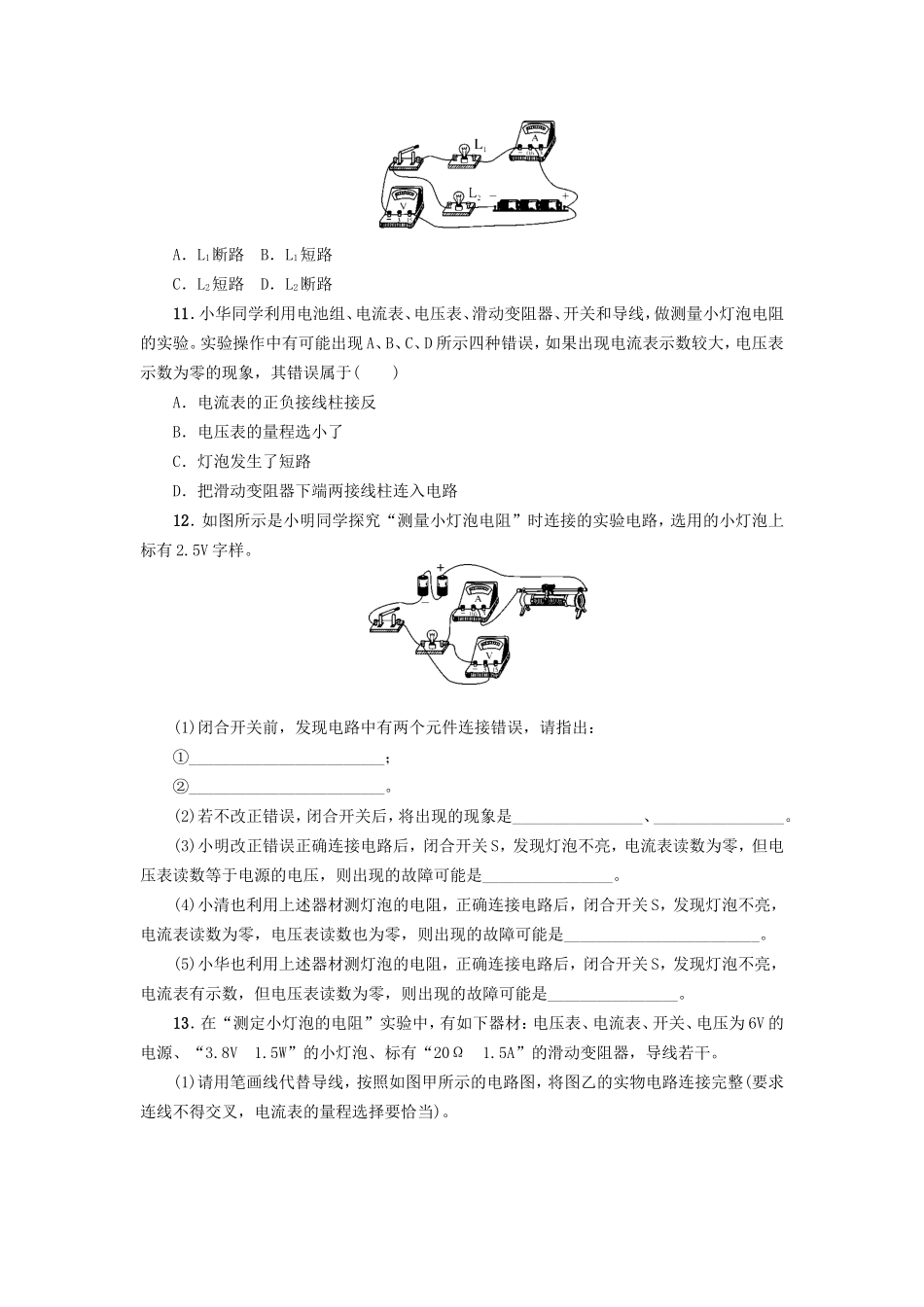

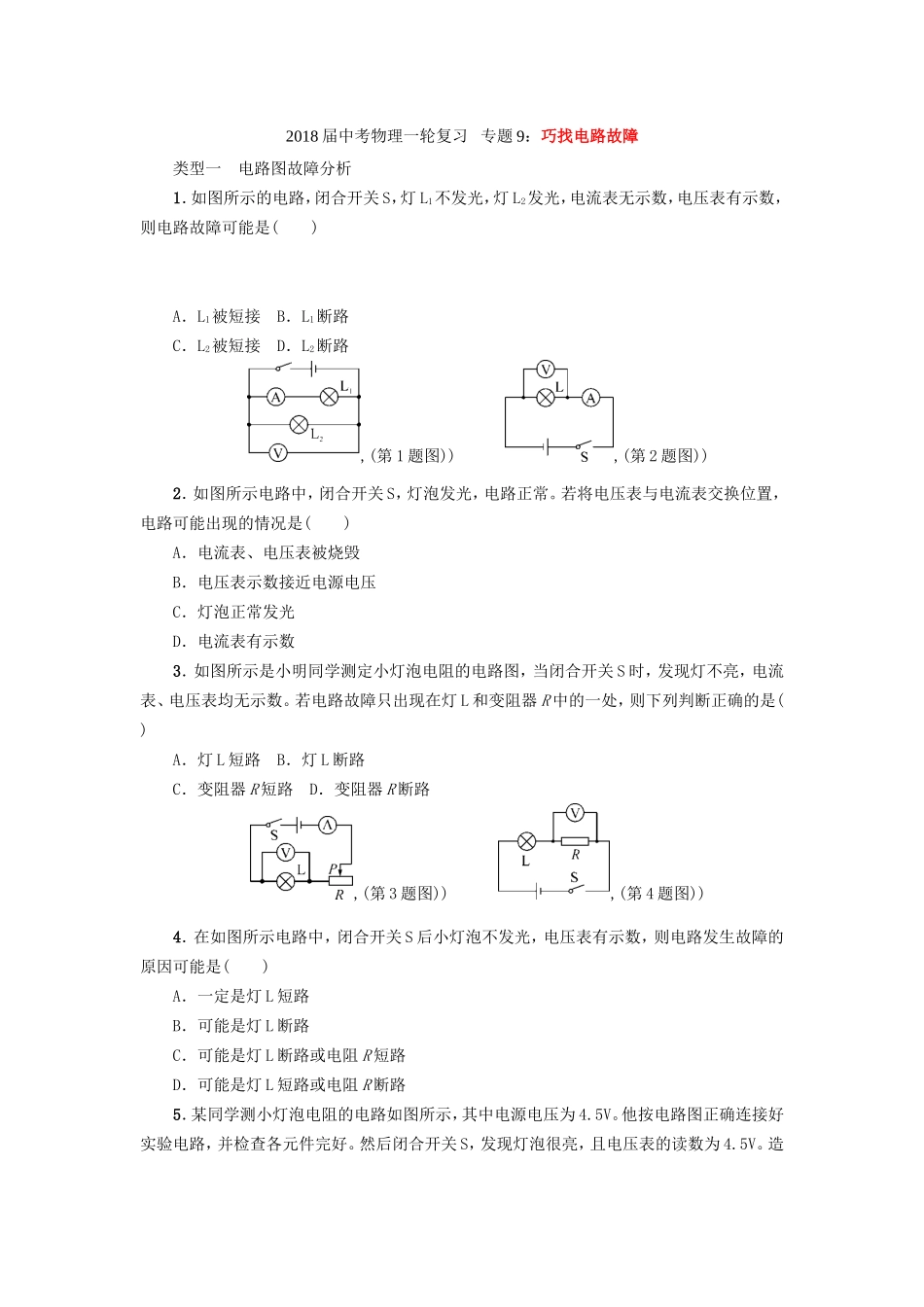

2018届中考物理一轮复习专题9：巧找电路故障类型一电路图故障分析1．如图所示的电路，闭合开关S，灯L1不发光，灯L2发光，电流表无示数，电压表有示数，则电路故障可能是()A．L1被短接B．L1断路C．L2被短接D．L2断路,(第1题图)),(第2题图))2．如图所示电路中，闭合开关S，灯泡发光，电路正常。若将电压表与电流表交换位置，电路可能出现的情况是()A．电流表、电压表被烧毁B．电压表示数接近电源电压C．灯泡正常发光D．电流表有示数3．如图所示是小明同学测定小灯泡电阻的电路图，当闭合开关S时，发现灯不亮，电流表、电压表均无示数。若电路故障只出现在灯L和变阻器R中的一处，则下列判断正确的是()A．灯L短路B．灯L断路C．变阻器R短路D．变阻器R断路,(第3题图)),(第4题图))4．在如图所示电路中，闭合开关S后小灯泡不发光，电压表有示数，则电路发生故障的原因可能是()A．一定是灯L短路B．可能是灯L断路C．可能是灯L断路或电阻R短路D．可能是灯L短路或电阻R断路5．某同学测小灯泡电阻的电路如图所示，其中电源电压为4.5V。他按电路图正确连接好实验电路，并检查各元件完好。然后闭合开关S，发现灯泡很亮，且电压表的读数为4.5V。造成该现象的原因是________________________________________________________________________。,(第5题图)),(第6题图))6．如图所示电路中，电源电压不变。闭合开关S后，灯L1和L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是()A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路7．如图所示，两个灯泡L1、L2串联，闭合开关S，L1发光，L2不发光。发生这一现象的原因，不可能的是()A．电源电压较低B．L2发生了断路C．L2发生了短路D．L2实际功率很小,(第7题图)),(第8题图))8．小明想测出一个额定电压已知的小灯泡的额定功率，设计了如图所示的电路。此实验中，使通过灯泡两端电压为额定电压。若闭合开关后，发现小灯泡不亮，电压表无示数，电流表有示数，则可能的故障有______________________。9．如图电源电压保持不变，闭合开关S，电路正常工作，缓慢移动滑片由a到b，电压表示数将________(选填“变大”、“变小”或“不变”)；继续缓慢移动滑片由b到c，实验过程中突然发现电流表示数变小且不为0，电压表的示数变大，产生此现象的故障原因可能是______________________。类型二实验电路连接故障分析10．图中是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，这时电流表和电压表均有读数，则故障原因可能是()A．L1断路B．L1短路C．L2短路D．L2断路11．小华同学利用电池组、电流表、电压表、滑动变阻器、开关和导线，做测量小灯泡电阻的实验。实验操作中有可能出现A、B、C、D所示四种错误，如果出现电流表示数较大，电压表示数为零的现象，其错误属于()A．电流表的正负接线柱接反B．电压表的量程选小了C．灯泡发生了短路D．把滑动变阻器下端两接线柱连入电路12．如图所示是小明同学探究“测量小灯泡电阻”时连接的实验电路，选用的小灯泡上标有2.5V字样。(1)闭合开关前，发现电路中有两个元件连接错误，请指出：①________________________；②________________________。(2)若不改正错误，闭合开关后，将出现的现象是________________、________________。(3)小明改正错误正确连接电路后，闭合开关S，发现灯泡不亮，电流表读数为零，但电压表读数等于电源的电压，则出现的故障可能是________________。(4)小清也利用上述器材测灯泡的电阻，正确连接电路后，闭合开关S，发现灯泡不亮，电流表读数为零，电压表读数也为零，则出现的故障可能是________________________。(5)小华也利用上述器材测灯泡的电阻，正确连接电路后，闭合开关S，发现灯泡不亮，电流表有示数，但电压表读数为零，则出现的故障可能是________________。13．在“测定小灯泡的电阻”实验中，有如下器材：电压表、电流表、开关、电压为6V的电源、“3.8V1.5W”的小灯泡、标有“20Ω1.5A”的滑动变阻器，导线若干。(1)请用笔画线代替导线，按照如图甲所示的电路图，将图乙的实物电路连接完整(要...
