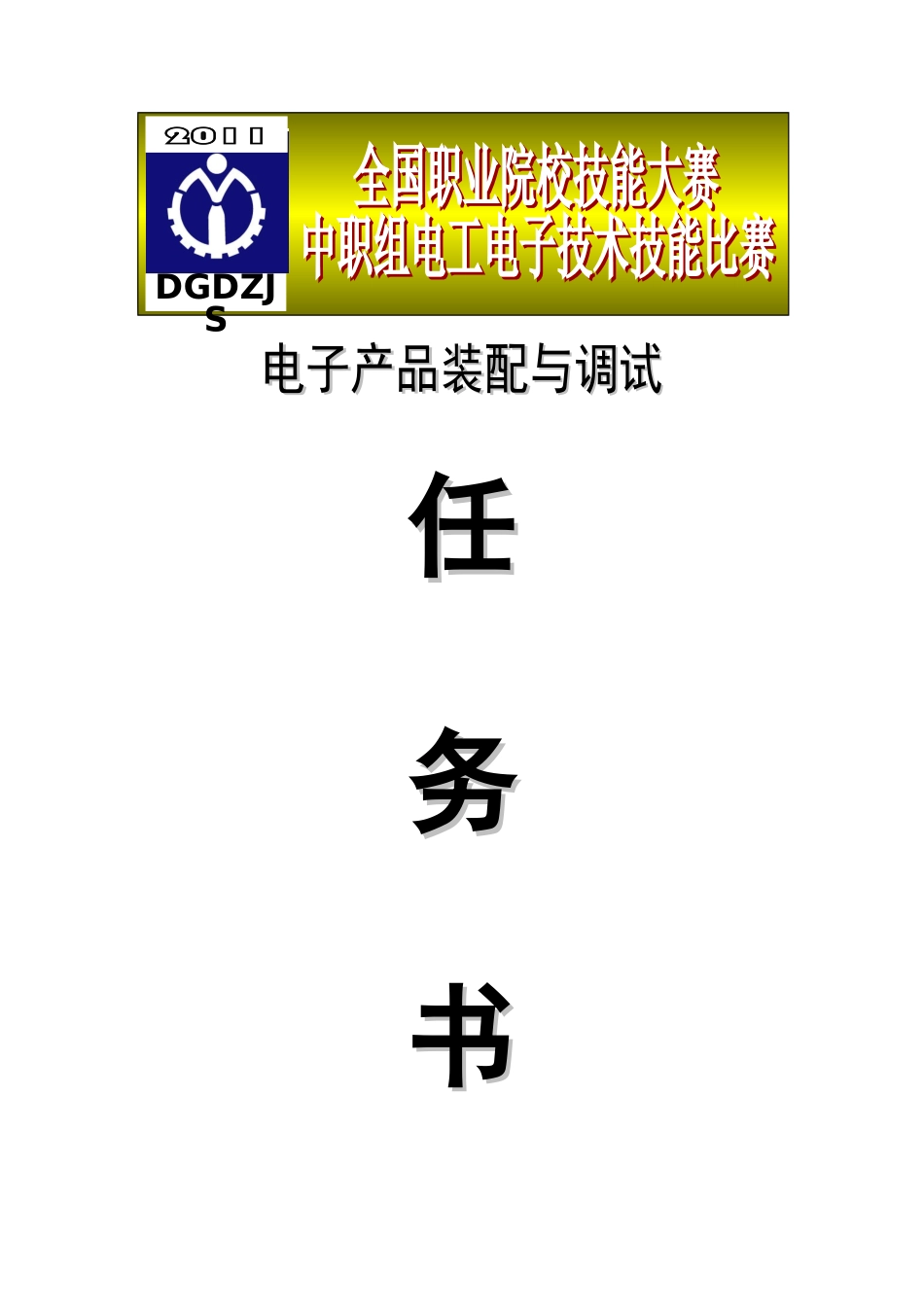

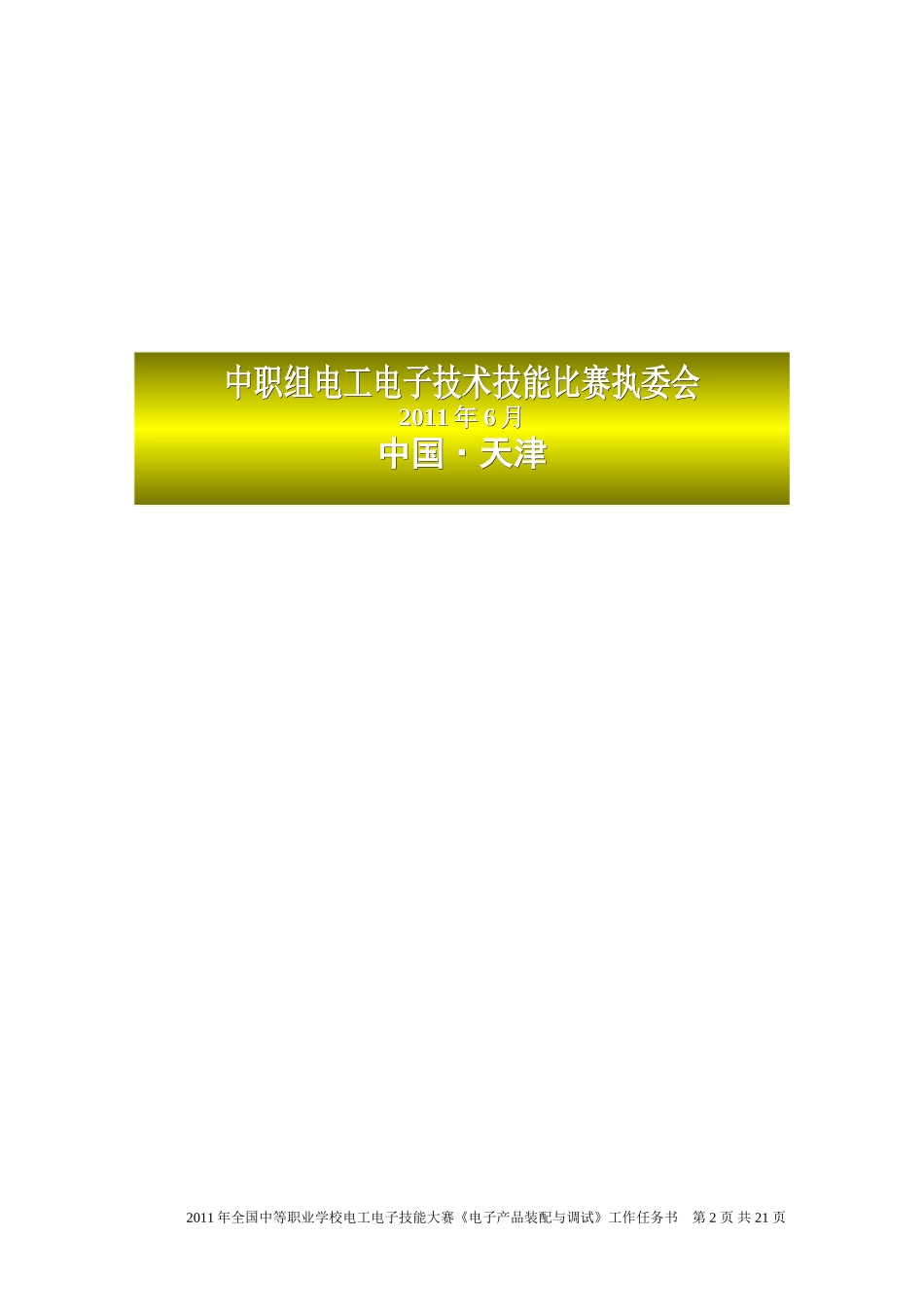

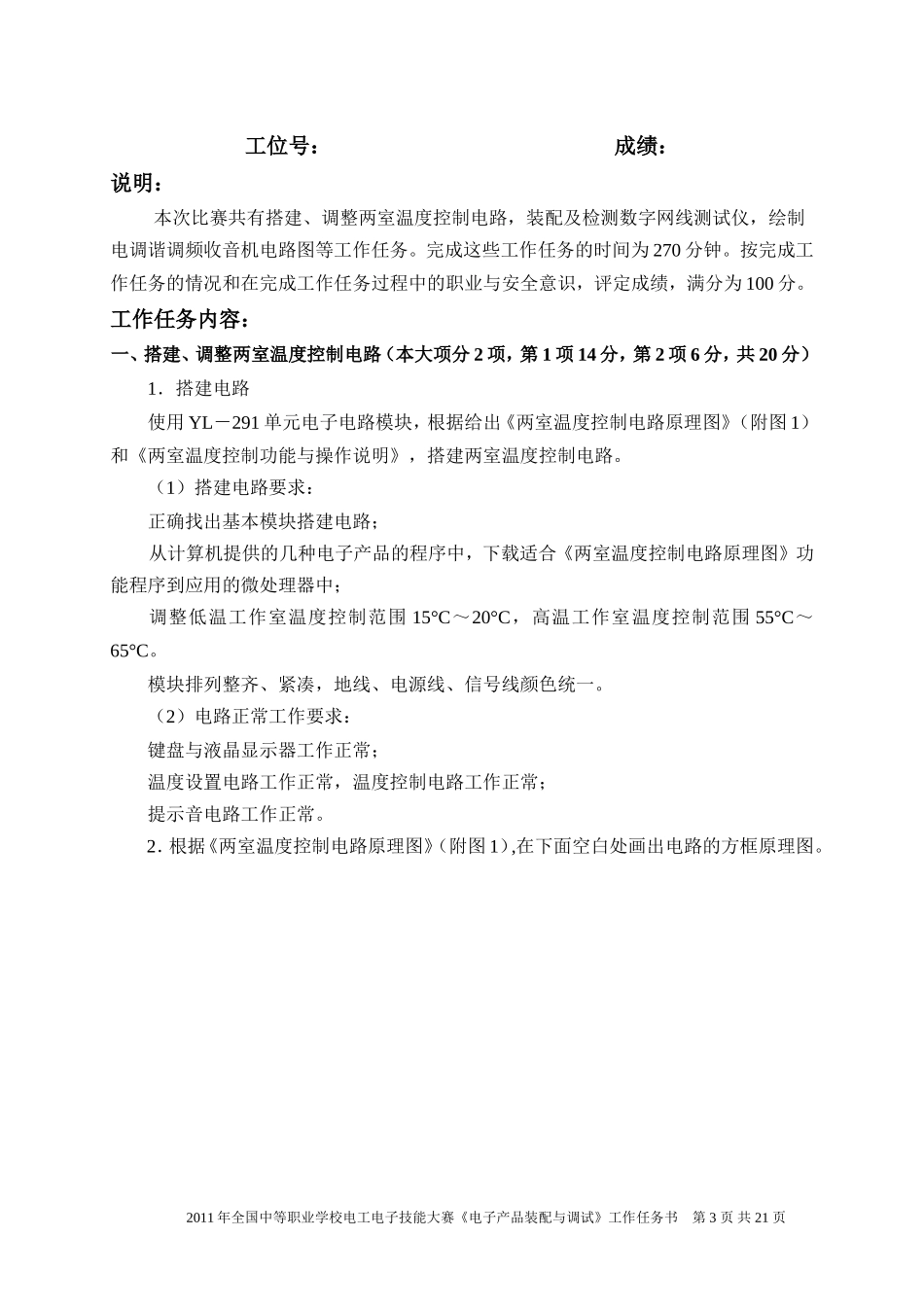

DGDZJS2011电子产品装配与调试电子产品装配与调试任任务务书书2011年全国中等职业学校电工电子技能大赛《电子产品装配与调试》工作任务书第2页共21页中职组电工电子技术技能比赛执委会中职组电工电子技术技能比赛执委会20112011年年66月月中国中国··天津天津工位号：成绩：说明：本次比赛共有搭建、调整两室温度控制电路，装配及检测数字网线测试仪，绘制电调谐调频收音机电路图等工作任务。完成这些工作任务的时间为270分钟。按完成工作任务的情况和在完成工作任务过程中的职业与安全意识，评定成绩，满分为100分。工作任务内容：一、搭建、调整两室温度控制电路（本大项分2项，第1项14分，第2项6分，共20分）1．搭建电路使用YL－291单元电子电路模块，根据给出《两室温度控制电路原理图》（附图1）和《两室温度控制功能与操作说明》，搭建两室温度控制电路。（1）搭建电路要求：正确找出基本模块搭建电路；从计算机提供的几种电子产品的程序中，下载适合《两室温度控制电路原理图》功能程序到应用的微处理器中；调整低温工作室温度控制范围15°C～20°C，高温工作室温度控制范围55°C～65°C。模块排列整齐、紧凑，地线、电源线、信号线颜色统一。（2）电路正常工作要求：键盘与液晶显示器工作正常；温度设置电路工作正常，温度控制电路工作正常；提示音电路工作正常。2．根据《两室温度控制电路原理图》（附图1）,在下面空白处画出电路的方框原理图。2011年全国中等职业学校电工电子技能大赛《电子产品装配与调试》工作任务书第3页共21页二、数字网线测试仪的装配与检测（本大项分五项，第（一）项20分，第（二）项16分，第（三）项7分，第（四）、（五）项各6分，共55分）（一）数字网线测试仪元器件检测、焊接与装配（本项分3项，第1项4分，第2项10分，第3项6分，共20分）1．根据给出的《数字网线测试仪》电路图（附图2）和数字网线测试仪元器件中的LED数码管实物，画出LED数码管的内部连接方式。2．产品焊接（本项目分2小项，每小项5分，共10分）根据《数字网线测试仪》电路图（附图2）和《数字网线测试仪元器件清单》（附表1），从提供的元器件中选择元器件，准确地焊接在赛场提供的印刷电路板上。要求：在印刷电路板上所焊接的元器件的焊点大小适中、光滑、圆润、干净，无毛刺；无漏、假、虚、连焊，引脚加工尺寸及成形符合工艺要求；导线长度、剥线头长度符合工艺要求，芯线完好，捻线头镀锡。其中包括：（1）贴片焊接（本小项5分）（2）非贴片焊接（本小项5分）3．产品装配根据给出的《数字网线测试仪》（附图2）电路原理图，把选取的元器件及功能部件正确地装配在赛场提供的印刷电路板上。要求：元器件焊接安装无错漏，元器件、导线安装及元器件上字符标示方向均应符2011年全国中等职业学校电工电子技能大赛《电子产品装配与调试》工作任务书第4页共21页合工艺要求；电路板上插件位置正确，接插件、紧固件安装可靠牢固；线路板和元器件无烫伤和划伤处，整机清洁无污物。（二）数字网线测试仪检修（本项分2项，每项8分，共16分）要求：在您已经焊接好的《数字网线测试仪》线路板上，已经设置了两个故障。请您根据《数字网线测试仪》电路原理和电路功能（电路功能看提供的《数字网线测试仪原理与功能》）加以排除，故障排除后电路才能正常工作。并请完成以下的检修报告。1．故障一检修报告故障现象（2分）故障检测（4分）故障点（1分）故障排除（1分）2．故障二检修报告故障现象（2分）故障检测（4分）2011年全国中等职业学校电工电子技能大赛《电子产品装配与调试》工作任务书第5页共21页故障点（1分）故障排除（1分）（三）数字网线测试仪电路工作正常（本项分3项，第1项3分，第2项2分，第3项2分，共7分）1．数字网线测试仪接入6V交流电，电源指示灯VL亮；IC1LM7805输出“3”脚输出电压VCC（＋5V）正常；数码管LED1亮红色数字“1”，其余数码管不亮。2．用芯线序号连接正确的网线（灰色）两端分别插入J3和J4插座（RJ45），此时数字网线测试仪LED1～8和LED9～15两排数码管均按顺序显示绿色1～8数字。拨除网线后两排数码显示管只显示绿色单个相同数字，按复位键S后，回...
