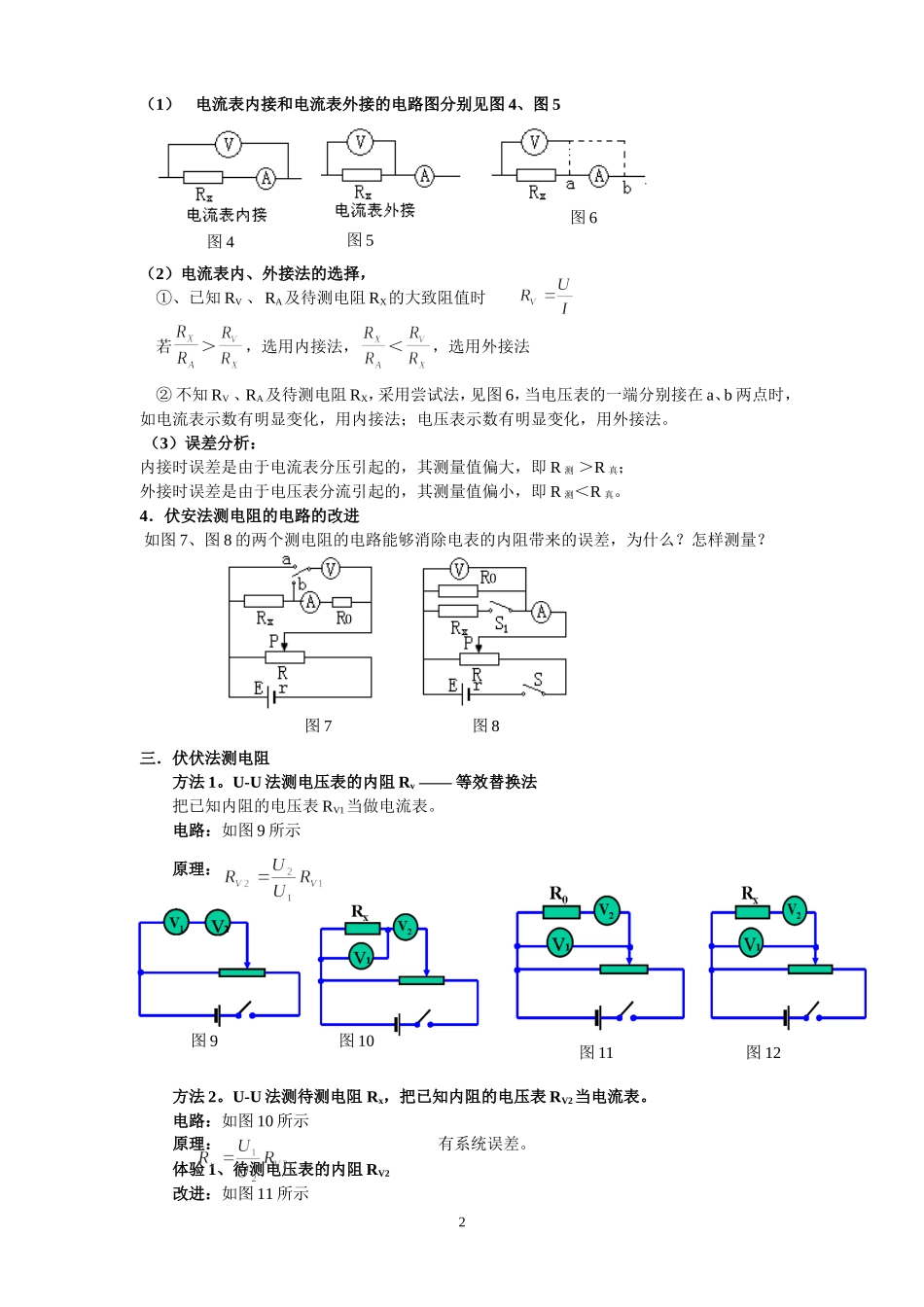

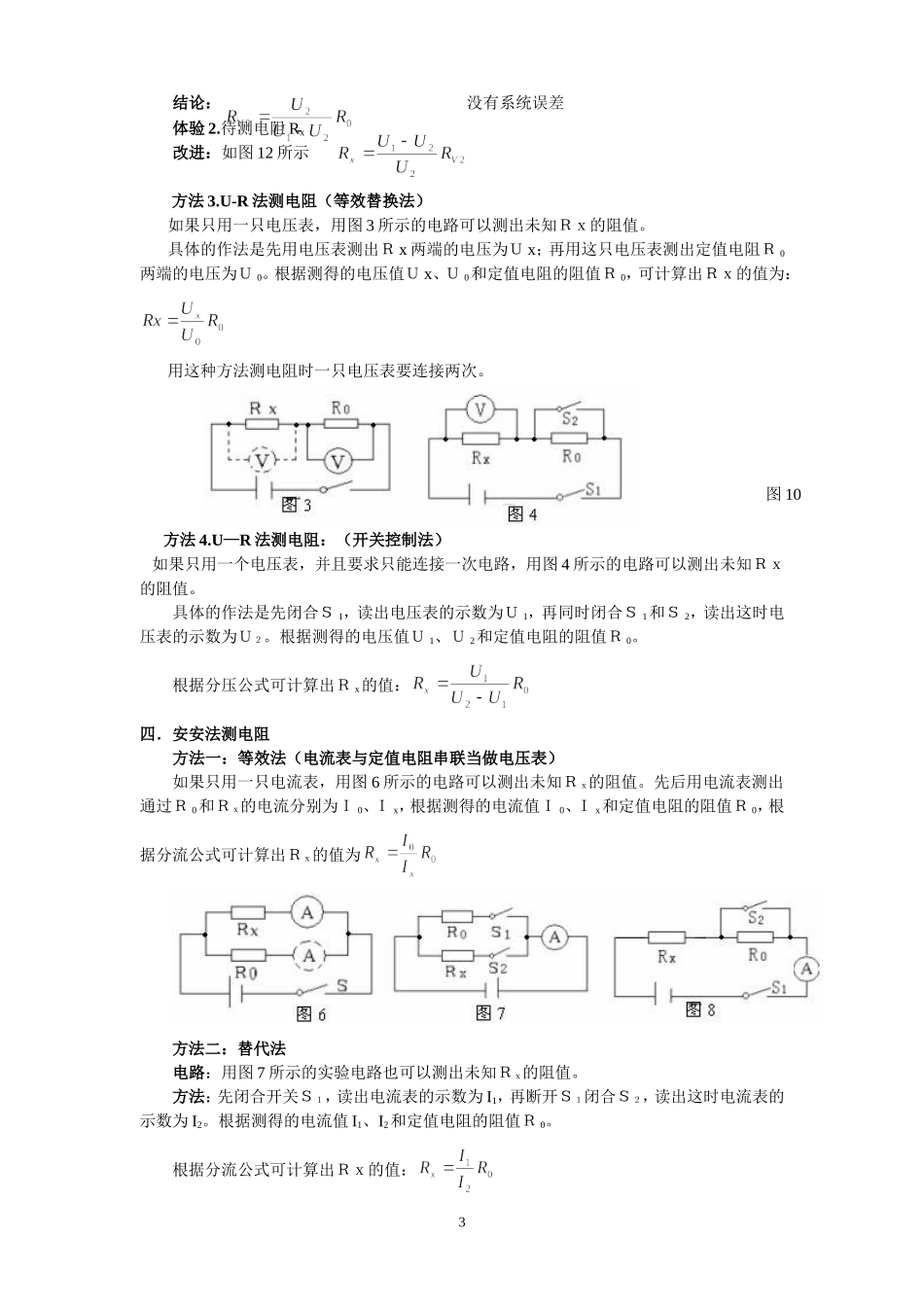

高中物理测量电阻的方法大总结太原市第十二中学姚维明电阻的测量是恒定电路问题中的重点，也是学生学习中的难点。这就要求学生能够熟练掌握恒定电路的基本知识,并能够灵活运用电阻测量的六种方法，从而提高学生的综合分析问题、解决问题的能力。一．欧姆表测电阻1、欧姆表的结构、原理它的结构如图1,由三个部件组成：G是内阻为Rg、满偏电流为Ig的电流计。R是可变电阻，也称调零电阻，电池的电动势为E，内阻为r。欧姆档测电阻的原理是根据闭合电路欧姆定律制成的。当红、黑表笔接上待测电阻Rx时，由闭合电路欧姆定律可知：I=E/（R+Rg+Rx+r）=E/（R内+RX）由电流的表达式可知：通过电流计的电流虽然不与待测电阻成正比，但存在一一对应的关系，即测出相应的电流，就可算出相应的电阻，这就是欧姆表测电阻的基本原理。2．使用注意事项：（1）欧姆表的指针偏转角度越大，待测电阻阻值越小，所以它的刻度与电流表、电压表刻度正好相反，即左大右小；电流表、电压表刻度是均匀的，而欧姆表的刻度是不均匀的，左密右稀，这是因为电流和电阻之间并不是正比也不是反比的关系。（2）多用表上的红黑接线柱，表示＋、－两极。黑表笔接电池的正极，红表笔接电池的负极，电流总是从红笔流入，黑笔流出。（3）测量电阻时，每一次换档都应该进行调零（4）测量时，应使指针尽可能在满刻度的中央附近。（一般在中值刻度的1/3区域）（5）测量时，被测电阻应和电源、其它的元件断开。（6）测量时，不能用双手同时接触表笔，因为人体是一个电阻，使用完毕，将选择开关拨离欧姆档，一般旋至交流电压的最高档或OFF档。二．伏安法测电阻1．原理：根据部分电路欧姆定律。2．控制电路的选择控制电路有两种：一种是限流电路（如图2）；另一种是分压电路。（如图3）（1）限流电路是将电源和可变电阻串联，通过改变电阻的阻值，以达到改变电路的电流，但电流的改变是有一定范围的。其优点是节省能量；一般在两种控制电路都可以选择的时候，优先考虑限流电路。（2）分压电路是将电源和可变电阻的总值串联起来，再从可变电阻的两个接线柱引出导线。如图3，其输出电压由ap之间的电阻决定，这样其输出电压的范围可以从零开始变化到接近于电源的电动势。在下列三种情况下，一定要使用分压电路：①要求测量数值从零开始变化或在坐标图中画出图线。②滑动变阻器的总值比待测电阻的阻值小得多。③电流表和电压表的量程比电路中的电压和电流小。3．测量电路由于伏特表、安培表存在电阻，所以测量电路有两种：即电流表内接和电流表外接。1图1图2图3（1）电流表内接和电流表外接的电路图分别见图4、图5（2）电流表内、外接法的选择，①、已知RV、RA及待测电阻RX的大致阻值时若＞，选用内接法，＜，选用外接法②不知RV、RA及待测电阻RX，采用尝试法，见图6，当电压表的一端分别接在a、b两点时，如电流表示数有明显变化，用内接法；电压表示数有明显变化，用外接法。（3）误差分析：内接时误差是由于电流表分压引起的，其测量值偏大，即R测＞R真；外接时误差是由于电压表分流引起的，其测量值偏小，即R测＜R真。4．伏安法测电阻的电路的改进如图7、图8的两个测电阻的电路能够消除电表的内阻带来的误差，为什么？怎样测量？三．伏伏法测电阻方法1。U-U法测电压表的内阻Rv——等效替换法把已知内阻的电压表RV1当做电流表。电路：如图9所示原理：方法2。U-U法测待测电阻Rx，把已知内阻的电压表RV2当电流表。电路：如图10所示原理：有系统误差。体验1、待测电压表的内阻RV2改进：如图11所示2图6图80图70图4图5图9图10图11图12结论：没有系统误差体验2.待测电阻Rx改进：如图12所示方法3.U-R法测电阻（等效替换法）如果只用一只电压表，用图3所示的电路可以测出未知Ｒｘ的阻值。具体的作法是先用电压表测出Ｒx两端的电压为Ｕx；再用这只电压表测出定值电阻Ｒ0两端的电压为Ｕ0。根据测得的电压值Ｕx、Ｕ0和定值电阻的阻值Ｒ0，可计算出Ｒｘ的值为：用这种方法测电阻时一只电压表要连接两次。方法4.U—R法测电阻：（开关控制法）如果只用一个电压表，并且要求只能连接一次电路，用图4所示的电路可以测出未知Ｒｘ的阻值。具体的作法是先...
