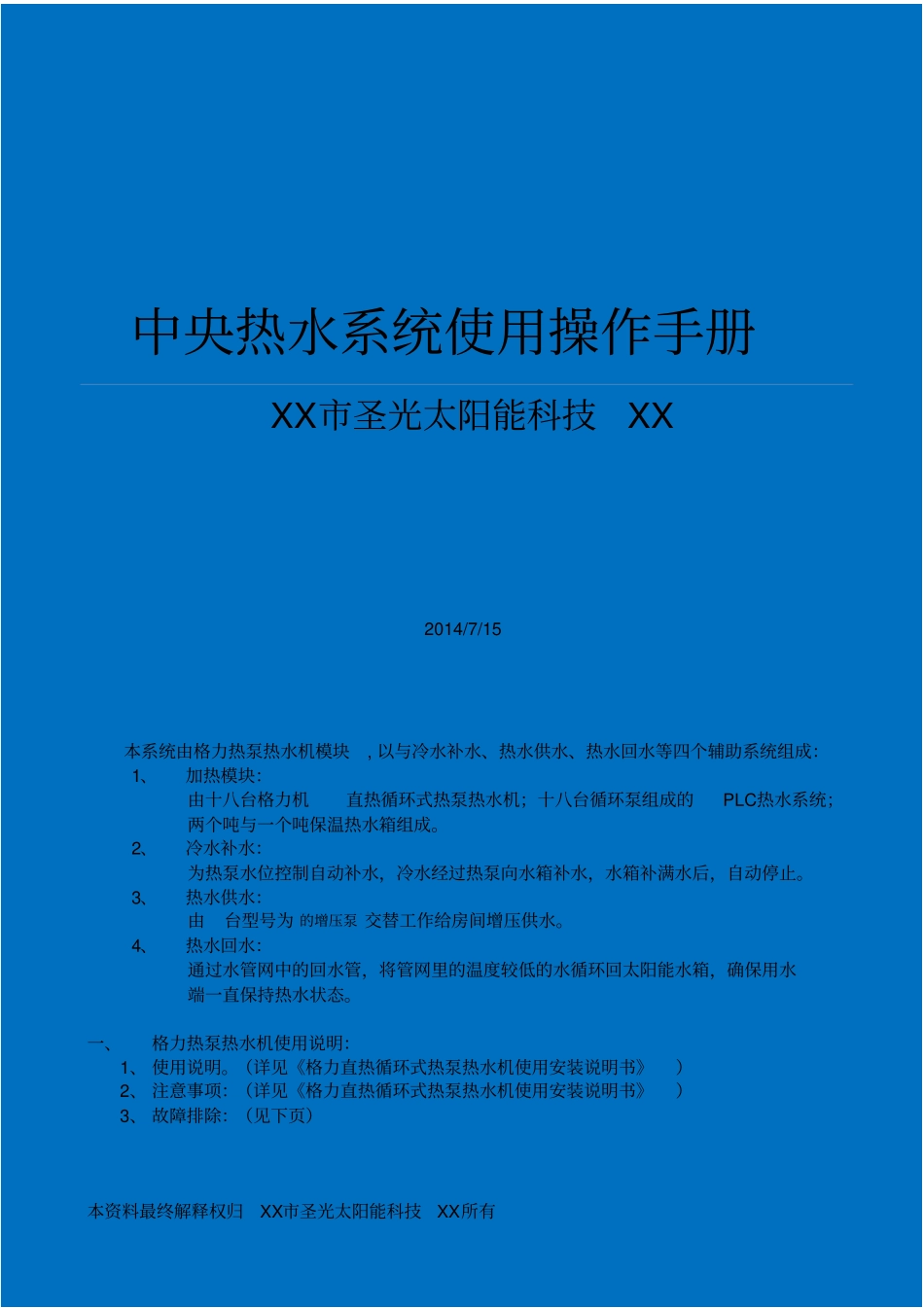

中央热水系统使用操作手册_第1页
1/18
中央热水系统使用操作手册_第2页
2/18
中央热水系统使用操作手册_第3页
3/18
中央热水系统使用操作手册XX市圣光太阳能科技XX2014/7/15本系统由格力热泵热水机模块,以与冷水补水、热水供水、热水回水等四个辅助系统组成:1、加热模块:由十八台格力机直热循环式热泵热水机;十八台循环泵组成的PLC热水系统;两个吨与一个吨保温热水箱组成。2、冷水补水:为热泵水位控制自动补水,冷水经过热泵向水箱补水,水箱补满水后,自动停止。3、热水供水:由台型号为的增压泵交替工作给房间增压供水。4、热水回水:通过水管网中的回水管,将管网里的温度较低的水循环回太阳能水箱,确保用水端一直保持热水状态。一、格力热泵热水机使用说明:1、使用说明。(详见《格力直热循环式热泵热水机使用安装说明书》)2、注意事项:(详见《格力直热循环式热泵热水机使用安装说明书》)3、故障排除:(见下页)本资料最终解释权归XX市圣光太阳能科技XX所有................3.3机组电路二、冷水补水系统1、组成:十八台热泵与其管路组成。2、使用说明:冷水补水系统为自动补水当水位控制器降到低水位时热泵即开启往水箱内直热补水;补到高水位时热泵关闭停止补水。3、常见故障与处理方法:故障现象主要原因排除方法水箱缺水电磁阀不动作1、电源故障2、线圈烧坏3、控制电路有问题4、干簧式水位控制器故障1、检查电源2、更换线圈3、检查电路4、检查排除故障,或更换新的干簧式水位控制器水箱满水外溢1、控制电路有问题2、电磁阀阀芯坏3、旁通阀误开4、冷水串水到回水管5、高水位的干簧式水位控制器坏1、检查控制电路2、更换阀芯3、关闭旁通阀4、降低冷水压力5、更换新的干簧式水位控制器补水电磁阀频繁动作1、低水位的干簧式水位控制器故障2、用水量大1、更换新的干簧式水位控制器2、调节用水设备或打开补水管路的旁通球阀增加补水量三、热水供水系统1、组成:热水供水由两台的增压泵,两个吨的水箱之间串联,水箱之间串联由水箱往下供水,以与热水水管路管件组成。2、使用说明:增压泵由温差控制器控制,24小时不间断交替工作。2个水箱串联保温水箱给房间恒压供水。提供“手动”和“自动”两种运行模式,可以自动交替运行,也可以单独一台泵运行。3、故障原因与排除方法:故障现象主要原因排除方法电动机不启动1、电源故障2、电动机过载3、控制电路有问题1、检查电源2、检查系统3、检查控制电路泵组不出水1、吸程过高2、泵腔内储水太少3、进水管路或泵腔内有空气1、降低泵组安装位置2、增加储水量3、重新排气泵组流量不足1、水泵反转2、管道堵塞3、口环磨损过多4、选型不对1、调整电动机接线2、清理泵与管路3、更换叶轮或浮动密封圈4、重新选型功率消耗过大1、泵组低扬程使用2、电动机轴承损坏1、调小出口阀,提高扬程2、更换电动机轴承.泵组内部声音异常1、进水管路阻力过大2、有空气渗漏进进水管路3、介质温度过高1、检查进水管路2、堵住漏气处3、降低介质温度噪声过大1、电动机部件损坏2、水泵泵体零部件损坏1、更换电动机轴承2、更换零部件四、热水系统:1、组成:由空气能热泵模块构成,水温不足,将进行空气能热泵制热。2、使用说明:空气能模块:参照《直热循环空气能热泵技术服务手册》3、故障与排除:空气能模块:参照《格力直热循环空气能热泵技术服务手册》太阳能模块:故障现象主要原因排除方法电动机不启动1、电源故障2、电动机过载3、控制电路有问题1、检查电源2、检查系统3、检查控制电路泵组不出水1、吸程过高2、泵腔内储水太少3、进水管路或泵腔内有空气1、降低泵组安装位置2、增加储水量3、重新排气泵组流量不足1、水泵反转2、管道堵塞3、口环磨损过多4、选型不对1、调整电动机接线2、清理泵与管路3、更换叶轮或浮动密封圈4、重新选型功率消耗过大1、泵组低扬程使用2、电动机轴承损坏1、调小出口阀,提高扬程2、更换电动机轴承泵组内部声音异常1、进水管路阻力过大2、有空气渗漏进进水管路3、介质温度过高1、检查进水管路2、堵住漏气处3、降低介质温度噪声过大1、电动机部件损坏2、水泵泵体零部件损坏1、更换电动机轴承2、更换零部件XX市圣光太阳能科技XX公司总部:XX市XX新区梅陇路皇家1号
