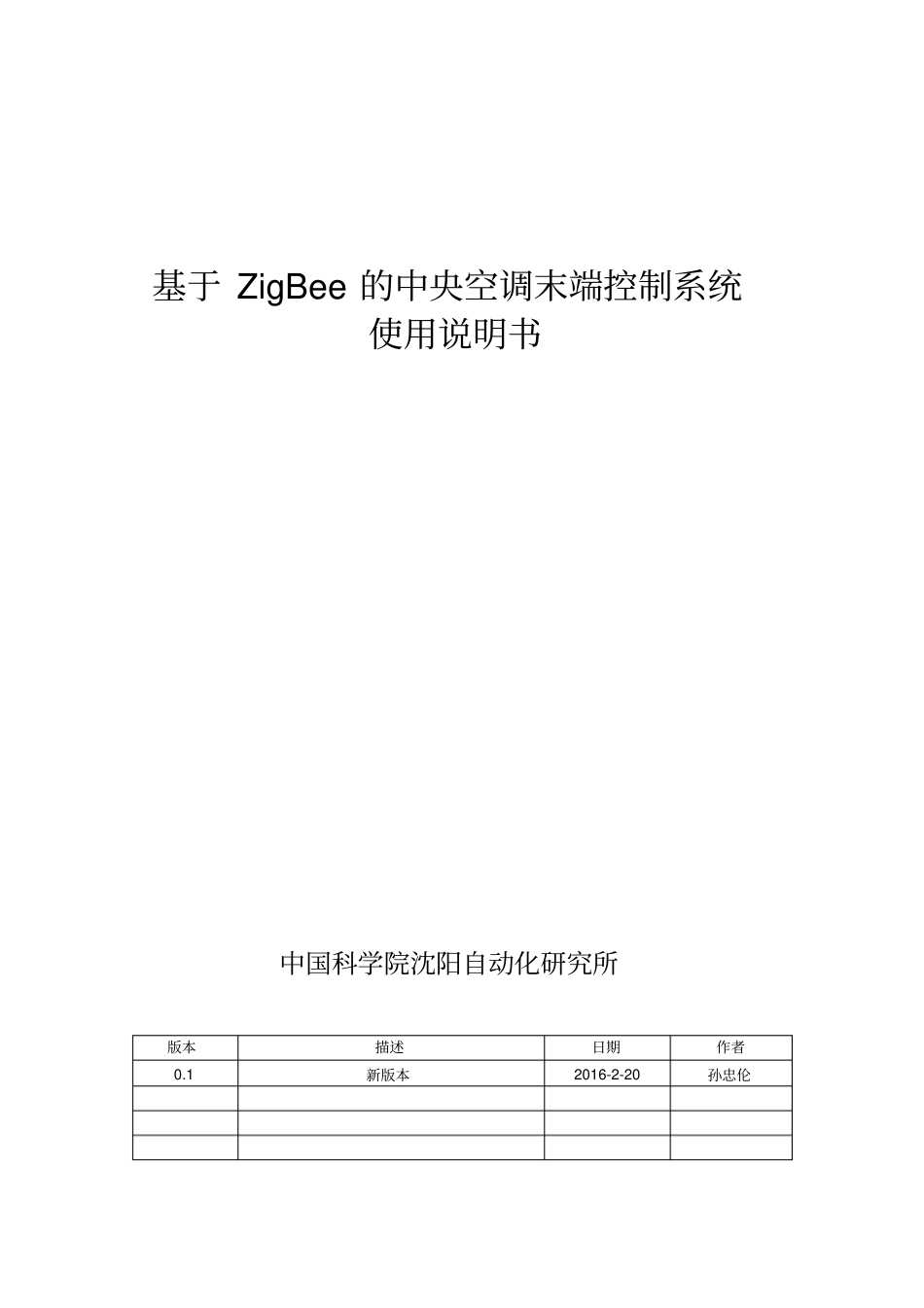

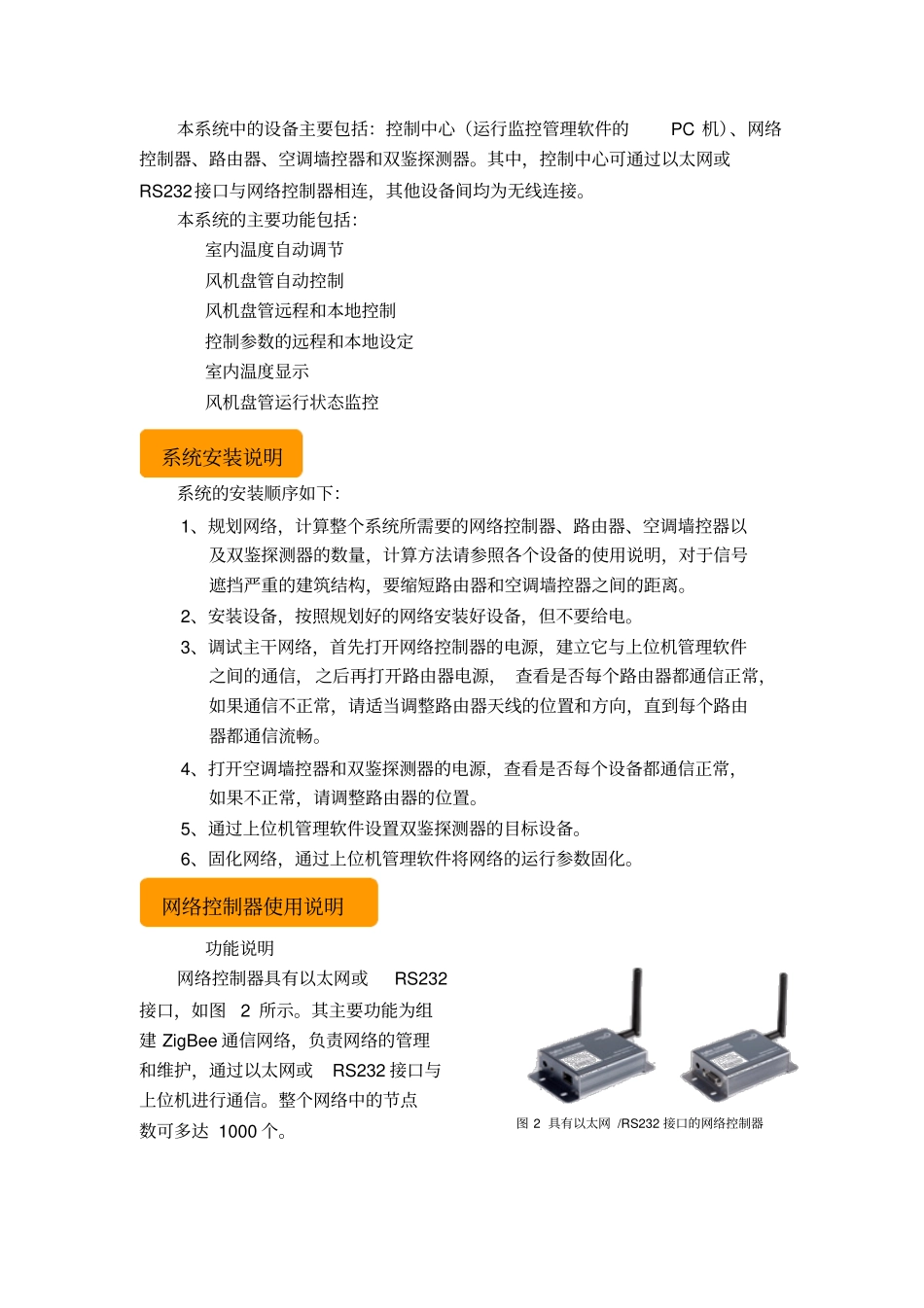

基于ZigBee的中央空调末端控制系统使用说明书中国科学院沈阳自动化研究所版本描述日期作者0.1新版本2016-2-20孙忠伦感谢您选购我公司的产品，感谢您对我公司的信任，希望您对我们的工作提出宝贵意见。在使用之前请您仔细阅读次说明书，在阅读之后，请您妥善保管次说明书。警告！本系统应由专门的技术人员，按照本说明书所示的安装图正确进行安装，安装前应仔细阅读《使用说明》。警告！为了降低受到伤害的风险，请在安装本系统前关闭电源。本系统用于中央空调末端风机盘管的自动控制和远程控制，可对风机盘管的运行状态和房间内环境参数进行远程监控，通过降低中央空调末端负荷，达到空调系统的节能目的。采用本系统实现中央空调系统末端的自动控制，不会影响原有中央空调系统（机组）的正常运行，可作为其有效补充。本系统的通信采用了短距离无线通信技术——ZigBee，系统中各设备间通过无线方式进行通信，设备可自主组网，安装、维护方便，可节省大量布线和维护成本。本系统结构如下图1所示。图1系统结构系统介绍前言本系统中的设备主要包括：控制中心（运行监控管理软件的PC机）、网络控制器、路由器、空调墙控器和双鉴探测器。其中，控制中心可通过以太网或RS232接口与网络控制器相连，其他设备间均为无线连接。本系统的主要功能包括：室内温度自动调节风机盘管自动控制风机盘管远程和本地控制控制参数的远程和本地设定室内温度显示风机盘管运行状态监控系统的安装顺序如下：1、规划网络，计算整个系统所需要的网络控制器、路由器、空调墙控器以及双鉴探测器的数量，计算方法请参照各个设备的使用说明，对于信号遮挡严重的建筑结构，要缩短路由器和空调墙控器之间的距离。2、安装设备，按照规划好的网络安装好设备，但不要给电。3、调试主干网络，首先打开网络控制器的电源，建立它与上位机管理软件之间的通信，之后再打开路由器电源，查看是否每个路由器都通信正常，如果通信不正常，请适当调整路由器天线的位置和方向，直到每个路由器都通信流畅。4、打开空调墙控器和双鉴探测器的电源，查看是否每个设备都通信正常，如果不正常，请调整路由器的位置。5、通过上位机管理软件设置双鉴探测器的目标设备。6、固化网络，通过上位机管理软件将网络的运行参数固化。功能说明网络控制器具有以太网或RS232接口，如图2所示。其主要功能为组建ZigBee通信网络，负责网络的管理和维护，通过以太网或RS232接口与上位机进行通信。整个网络中的节点数可多达1000个。图2具有以太网/RS232接口的网络控制器网络控制器使用说明系统安装说明接口说明网络控制器按接口形式可分为两种：以太网接口网络控制器和RS232接口网络控制器。这两种控制器除接口形式不同外，功能完全相同。其接口定义如图3所示。使用时，请先用RJ45以太网线将网络控制器连接到网络（请先为网络控制器的以太网口配置IP地址等信息，详见附件1），或者用DB9的RS232电缆将网络控制器与电脑相连，然后再接通电源，启动管理软件。电源DC5V~12V电源指示灯RJ45以太网口电源DC5V~12V电源指示灯RS232图3网络控制器的接口定义警告！对于RS232串行接口的网络控制器，插拔接口电缆，请务必先关闭电源，否则，可能导致接口损坏！技术参数通信协议：ZigBee工作频段：2.4GHz，11~26信道功率：100mW通信距离：可视距离2000米，室内300米网络规模：通过路由器扩展可达1000点支持在线远程升级接口：以太网或RS232，可选供电：DC5~12V工作温度-40℃～85℃工作湿度20％～80％功能说明路由器的作用是拓展ZigBee网络的范围，如图4所示。路由器可根据建筑物结构分散布置在整个建筑物中，转发来自监控管理软件的控制命令和节点的状态信息。图4路由器路由器使用说明技术参数通信协议：ZigBee工作频段：2.4GHz，11~26信道功率：100mW通信距离：可视距离2000米，室内300米网络规模：可接入5个路由器，30个终端支持在线远程升级供电：DC5~12V工作温度-40℃～85℃工作湿度20％～80％功能说明空调墙控器（中央空调末端风机盘管控制器）用以控制中央空调的末端的风机盘管的风机，可安装在86式接线盒内，如图5所示。空调墙控器可根据当前的室内环境温度与人员有...
