PP改性知识大全(含配方)VIP免费

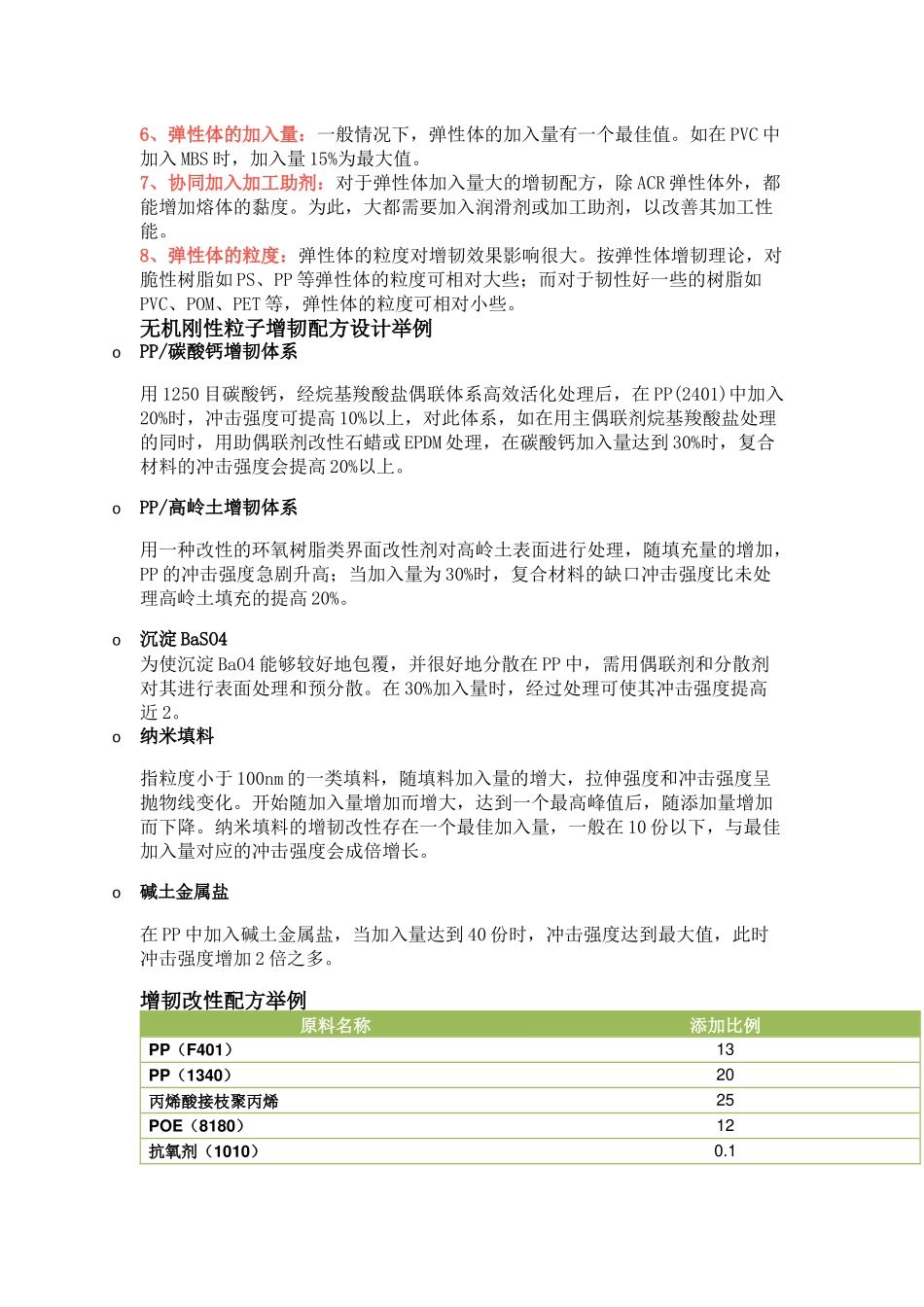

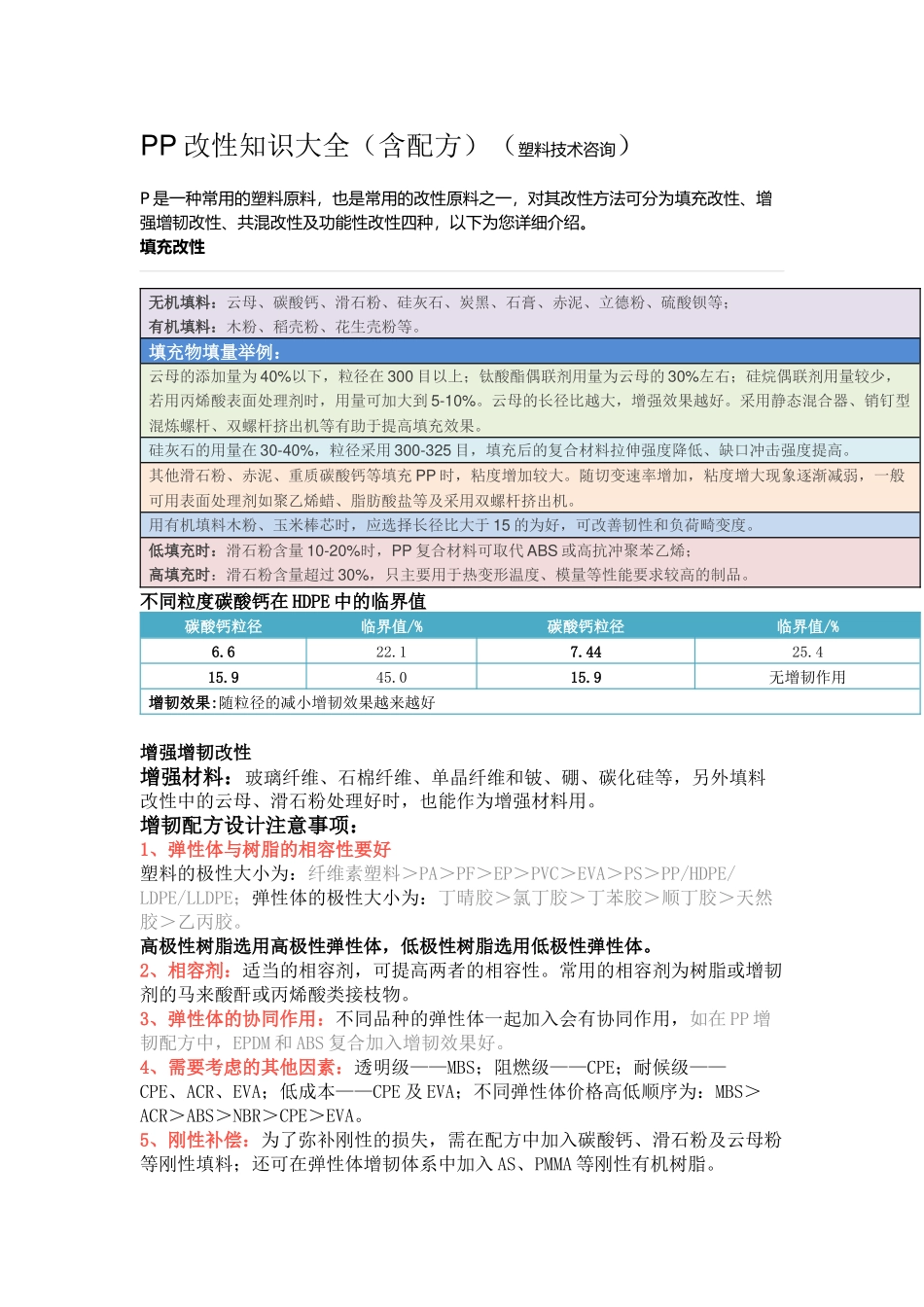

PP改性知识大全（含配方）（塑料技术咨询）P是一种常用的塑料原料，也是常用的改性原料之一，对其改性方法可分为填充改性、增强增韧改性、共混改性及功能性改性四种，以下为您详细介绍。填充改性无机填料：云母、碳酸钙、滑石粉、硅灰石、炭黑、石膏、赤泥、立德粉、硫酸钡等；有机填料：木粉、稻壳粉、花生壳粉等。填充物填量举例：云母的添加量为40%以下，粒径在300目以上；钛酸酯偶联剂用量为云母的30%左右；硅烷偶联剂用量较少，若用丙烯酸表面处理剂时，用量可加大到5-10%。云母的长径比越大，增强效果越好。采用静态混合器、销钉型混炼螺杆、双螺杆挤出机等有助于提高填充效果。硅灰石的用量在30-40%，粒径采用300-325目，填充后的复合材料拉伸强度降低、缺口冲击强度提高。其他滑石粉、赤泥、重质碳酸钙等填充PP时，粘度增加较大。随切变速率增加，粘度增大现象逐渐减弱，一般可用表面处理剂如聚乙烯蜡、脂肪酸盐等及采用双螺杆挤出机。用有机填料木粉、玉米棒芯时，应选择长径比大于15的为好，可改善韧性和负荷畸变度。低填充时：滑石粉含量10-20%时，PP复合材料可取代ABS或高抗冲聚苯乙烯；高填充时：滑石粉含量超过30%，只主要用于热变形温度、模量等性能要求较高的制品。不同粒度碳酸钙在HDPE中的临界值碳酸钙粒径临界值/%碳酸钙粒径临界值/%6.622.17.4425.415.945.015.9无增韧作用增韧效果:随粒径的减小增韧效果越来越好增强增韧改性增强材料：玻璃纤维、石棉纤维、单晶纤维和铍、硼、碳化硅等，另外填料改性中的云母、滑石粉处理好时，也能作为增强材料用。增韧配方设计注意事项：1、弹性体与树脂的相容性要好塑料的极性大小为：纤维素塑料＞PA＞PF＞EP＞PVC＞EVA＞PS＞PP/HDPE/LDPE/LLDPE；弹性体的极性大小为：丁晴胶＞氯丁胶＞丁苯胶＞顺丁胶＞天然胶＞乙丙胶。高极性树脂选用高极性弹性体，低极性树脂选用低极性弹性体。2、相容剂：适当的相容剂，可提高两者的相容性。常用的相容剂为树脂或增韧剂的马来酸酐或丙烯酸类接枝物。3、弹性体的协同作用：不同品种的弹性体一起加入会有协同作用，如在PP增韧配方中，EPDM和ABS复合加入增韧效果好。4、需要考虑的其他因素：透明级——MBS；阻燃级——CPE；耐候级——CPE、ACR、EVA；低成本——CPE及EVA；不同弹性体价格高低顺序为：MBS＞ACR＞ABS＞NBR＞CPE＞EVA。5、刚性补偿：为了弥补刚性的损失，需在配方中加入碳酸钙、滑石粉及云母粉等刚性填料；还可在弹性体增韧体系中加入AS、PMMA等刚性有机树脂。6、弹性体的加入量：一般情况下，弹性体的加入量有一个最佳值。如在PVC中加入MBS时，加入量15%为最大值。7、协同加入加工助剂：对于弹性体加入量大的增韧配方，除ACR弹性体外，都能增加熔体的黏度。为此，大都需要加入润滑剂或加工助剂，以改善其加工性能。8、弹性体的粒度：弹性体的粒度对增韧效果影响很大。按弹性体增韧理论，对脆性树脂如PS、PP等弹性体的粒度可相对大些；而对于韧性好一些的树脂如PVC、POM、PET等，弹性体的粒度可相对小些。无机刚性粒子增韧配方设计举例oPP/碳酸钙增韧体系用1250目碳酸钙，经烷基羧酸盐偶联体系高效活化处理后，在PP(2401)中加入20%时，冲击强度可提高10%以上，对此体系，如在用主偶联剂烷基羧酸盐处理的同时，用助偶联剂改性石蜡或EPDM处理，在碳酸钙加入量达到30%时，复合材料的冲击强度会提高20%以上。oPP/高岭土增韧体系用一种改性的环氧树脂类界面改性剂对高岭土表面进行处理，随填充量的增加，PP的冲击强度急剧升高；当加入量为30%时，复合材料的缺口冲击强度比未处理高岭土填充的提高20%。o沉淀BaSO4为使沉淀BaO4能够较好地包覆，并很好地分散在PP中，需用偶联剂和分散剂对其进行表面处理和预分散。在30%加入量时，经过处理可使其冲击强度提高近2。o纳米填料指粒度小于100nm的一类填料，随填料加入量的增大，拉伸强度和冲击强度呈抛物线变化。开始随加入量增加而增大，达到一个最高峰值后，随添加量增加而下降。纳米填料的增韧改性存在一个最佳加入量，一般在10份以下，与最佳加入量对应的冲击强度会成倍增长。o碱土金属盐在PP中加入碱土金属盐，当加入量达到40份时，冲...
