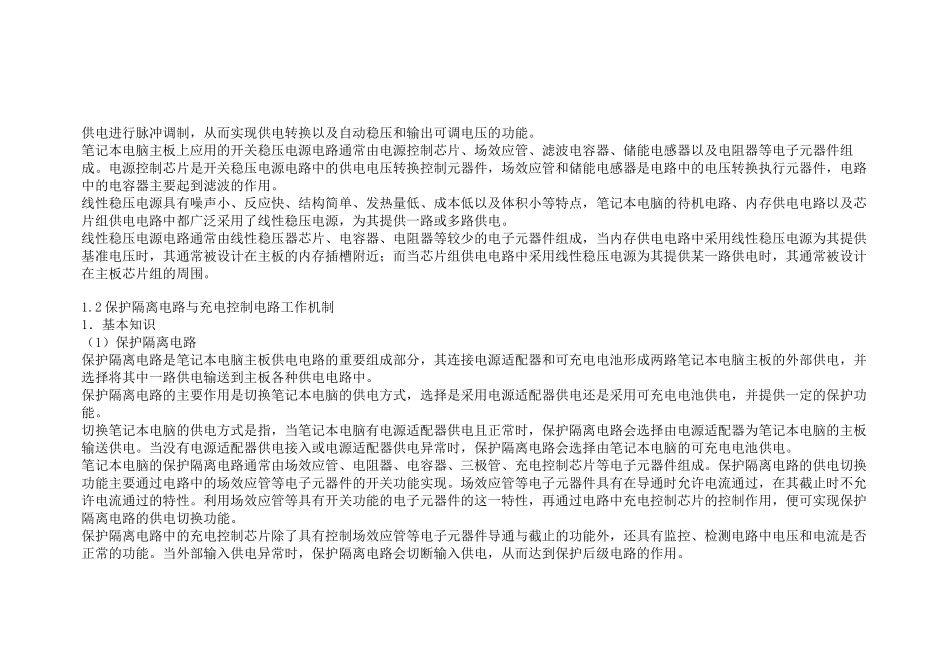

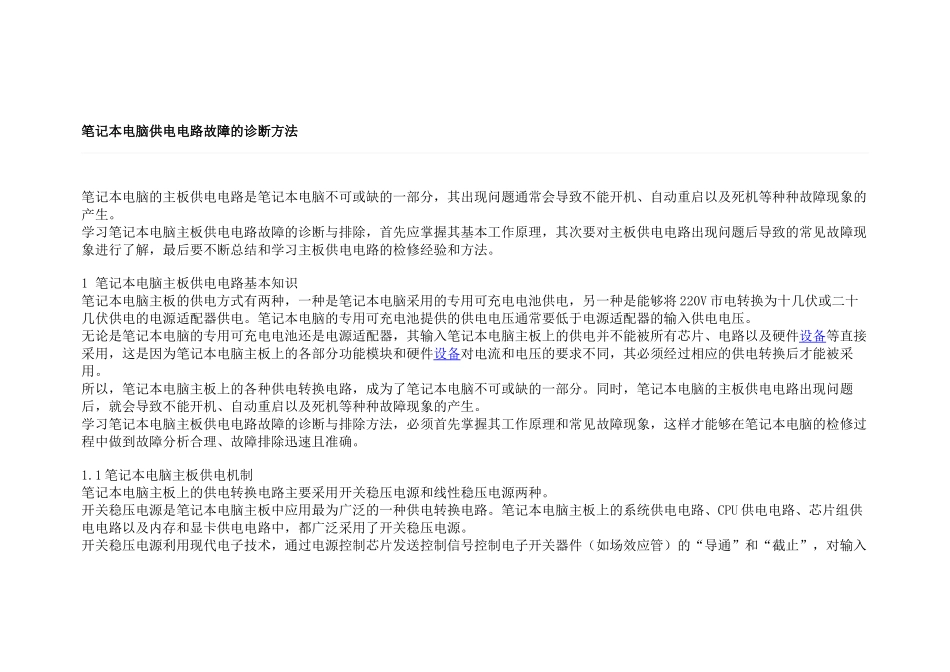

笔记本电脑供电电路故障的诊断方法笔记本电脑的主板供电电路是笔记本电脑不可或缺的一部分，其出现问题通常会导致不能开机、自动重启以及死机等种种故障现象的产生。学习笔记本电脑主板供电电路故障的诊断与排除，首先应掌握其基本工作原理，其次要对主板供电电路出现问题后导致的常见故障现象进行了解，最后要不断总结和学习主板供电电路的检修经验和方法。1笔记本电脑主板供电电路基本知识笔记本电脑主板的供电方式有两种，一种是笔记本电脑采用的专用可充电电池供电，另一种是能够将220V市电转换为十几伏或二十几伏供电的电源适配器供电。笔记本电脑的专用可充电池提供的供电电压通常要低于电源适配器的输入供电电压。无论是笔记本电脑的专用可充电电池还是电源适配器，其输入笔记本电脑主板上的供电并不能被所有芯片、电路以及硬件设备等直接采用，这是因为笔记本电脑主板上的各部分功能模块和硬件设备对电流和电压的要求不同，其必须经过相应的供电转换后才能被采用。所以，笔记本电脑主板上的各种供电转换电路，成为了笔记本电脑不可或缺的一部分。同时，笔记本电脑的主板供电电路出现问题后，就会导致不能开机、自动重启以及死机等种种故障现象的产生。学习笔记本电脑主板供电电路故障的诊断与排除方法，必须首先掌握其工作原理和常见故障现象，这样才能够在笔记本电脑的检修过程中做到故障分析合理、故障排除迅速且准确。1.1笔记本电脑主板供电机制笔记本电脑主板上的供电转换电路主要采用开关稳压电源和线性稳压电源两种。开关稳压电源是笔记本电脑主板中应用最为广泛的一种供电转换电路。笔记本电脑主板上的系统供电电路、CPU供电电路、芯片组供电电路以及内存和显卡供电电路中，都广泛采用了开关稳压电源。开关稳压电源利用现代电子技术，通过电源控制芯片发送控制信号控制电子开关器件（如场效应管）的“导通”和“截止”，对输入供电进行脉冲调制，从而实现供电转换以及自动稳压和输出可调电压的功能。笔记本电脑主板上应用的开关稳压电源电路通常由电源控制芯片、场效应管、滤波电容器、储能电感器以及电阻器等电子元器件组成。电源控制芯片是开关稳压电源电路中的供电电压转换控制元器件，场效应管和储能电感器是电路中的电压转换执行元器件，电路中的电容器主要起到滤波的作用。线性稳压电源具有噪声小、反应快、结构简单、发热量低、成本低以及体积小等特点，笔记本电脑的待机电路、内存供电电路以及芯片组供电电路中都广泛采用了线性稳压电源，为其提供一路或多路供电。线性稳压电源电路通常由线性稳压器芯片、电容器、电阻器等较少的电子元器件组成，当内存供电电路中采用线性稳压电源为其提供基准电压时，其通常被设计在主板的内存插槽附近；而当芯片组供电电路中采用线性稳压电源为其提供某一路供电时，其通常被设计在主板芯片组的周围。1.2保护隔离电路与充电控制电路工作机制1．基本知识（1）保护隔离电路保护隔离电路是笔记本电脑主板供电电路的重要组成部分，其连接电源适配器和可充电电池形成两路笔记本电脑主板的外部供电，并选择将其中一路供电输送到主板各种供电电路中。保护隔离电路的主要作用是切换笔记本电脑的供电方式，选择是采用电源适配器供电还是采用可充电电池供电，并提供一定的保护功能。切换笔记本电脑的供电方式是指，当笔记本电脑有电源适配器供电且正常时，保护隔离电路会选择由电源适配器为笔记本电脑的主板输送供电。当没有电源适配器供电接入或电源适配器供电异常时，保护隔离电路会选择由笔记本电脑的可充电电池供电。笔记本电脑的保护隔离电路通常由场效应管、电阻器、电容器、三极管、充电控制芯片等电子元器件组成。保护隔离电路的供电切换功能主要通过电路中的场效应管等电子元器件的开关功能实现。场效应管等电子元器件具有在导通时允许电流通过，在其截止时不允许电流通过的特性。利用场效应管等具有开关功能的电子元器件的这一特性，再通过电路中充电控制芯片的控制作用，便可实现保护隔离电路的供电切换功能。保护隔离电路中的充电控制芯片除了具有控制场效应管等电子元器件导通与截止的功能外，还具有监控、检测电路中电...
